59、Flink深入：Flink之FlinkCDC（下）

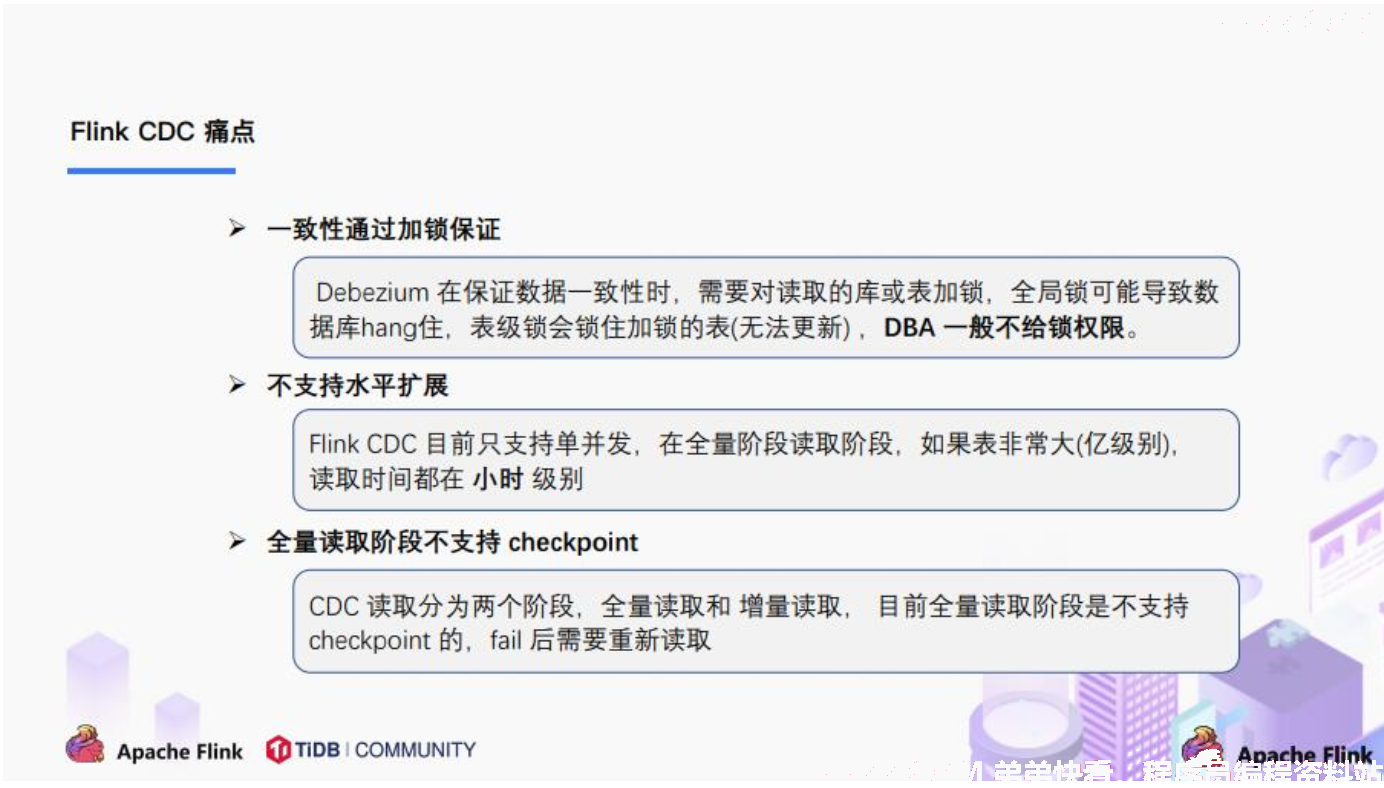

1. FlinkCDC1.x中存在的痛点

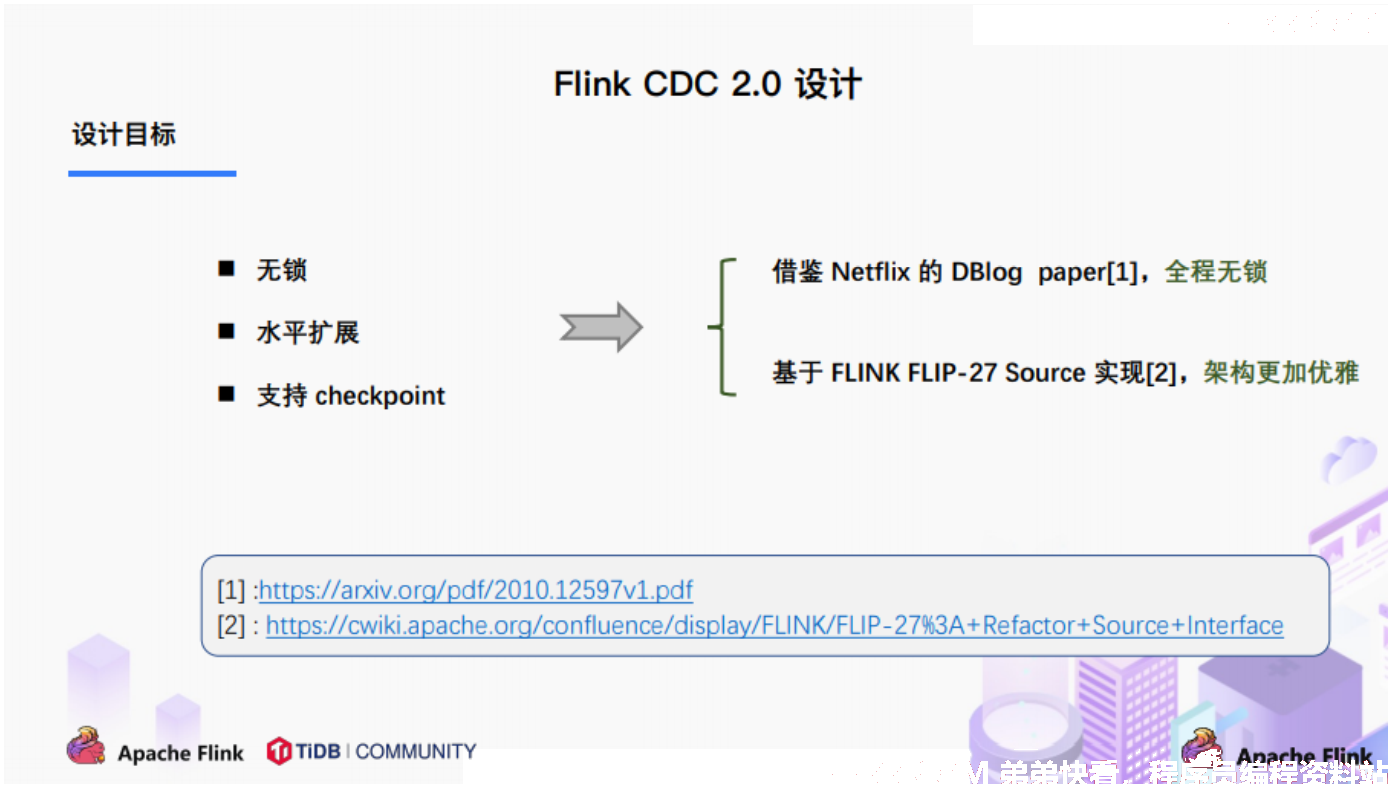

2. FlinkCDC2.x的设计目标

3. FlinkCDC2.x的设计实现

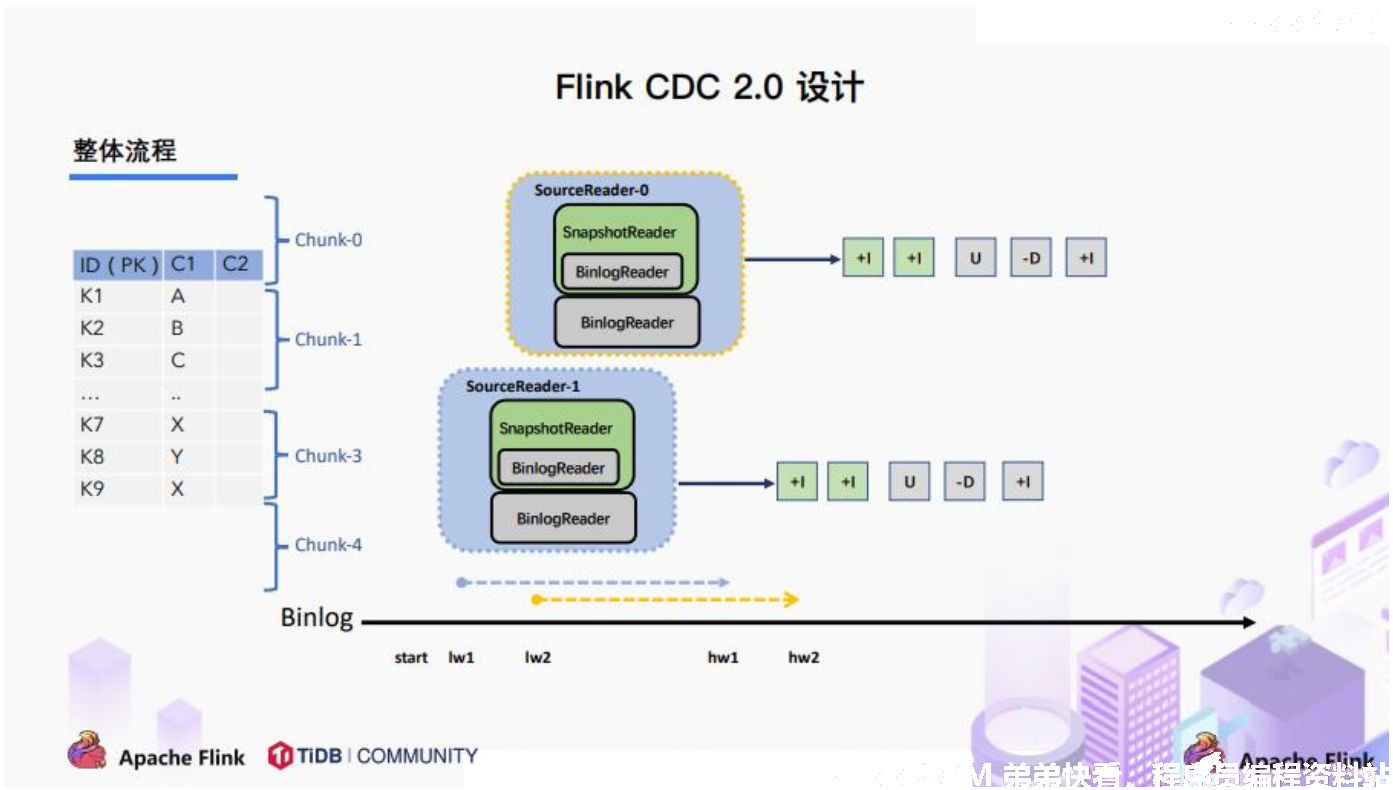

3.1. 整体概览

在对于有主键的表做初始化模式，整体的流程主要分为 5 个阶段：

1、 Chunk切分；
2、 Chunk分配；（实现并行读取数据&CheckPoint）；
3、 Chunk读取；（实现无锁读取）；
4、 Chunk汇报；
5、 Chunk分配；

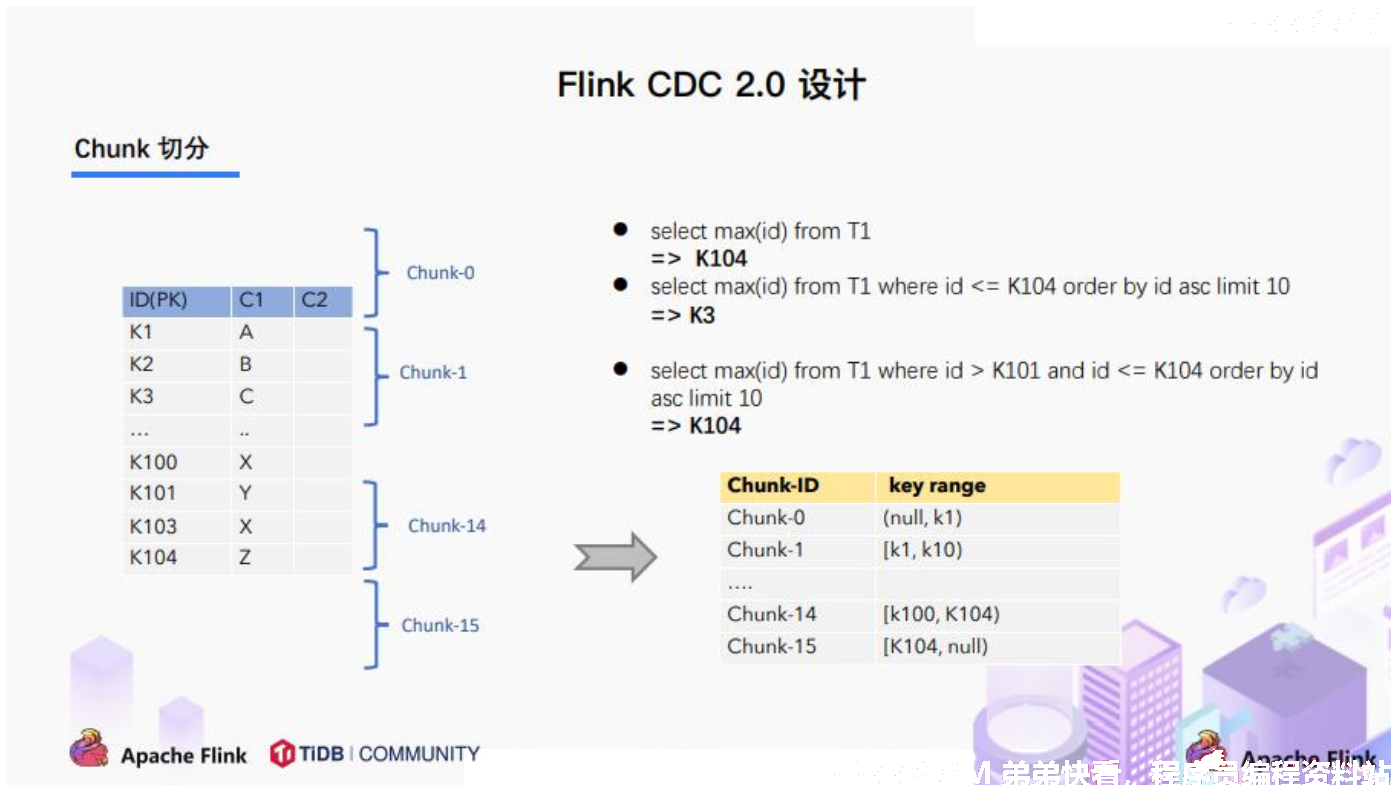

3.2. Chunk切分

根据Netflix DBlog 的论文中的无锁算法原理，对于目标表按照主键进行数据分片，设置每个切片的区间为左闭右开或者左开右闭来保证数据的连续性。

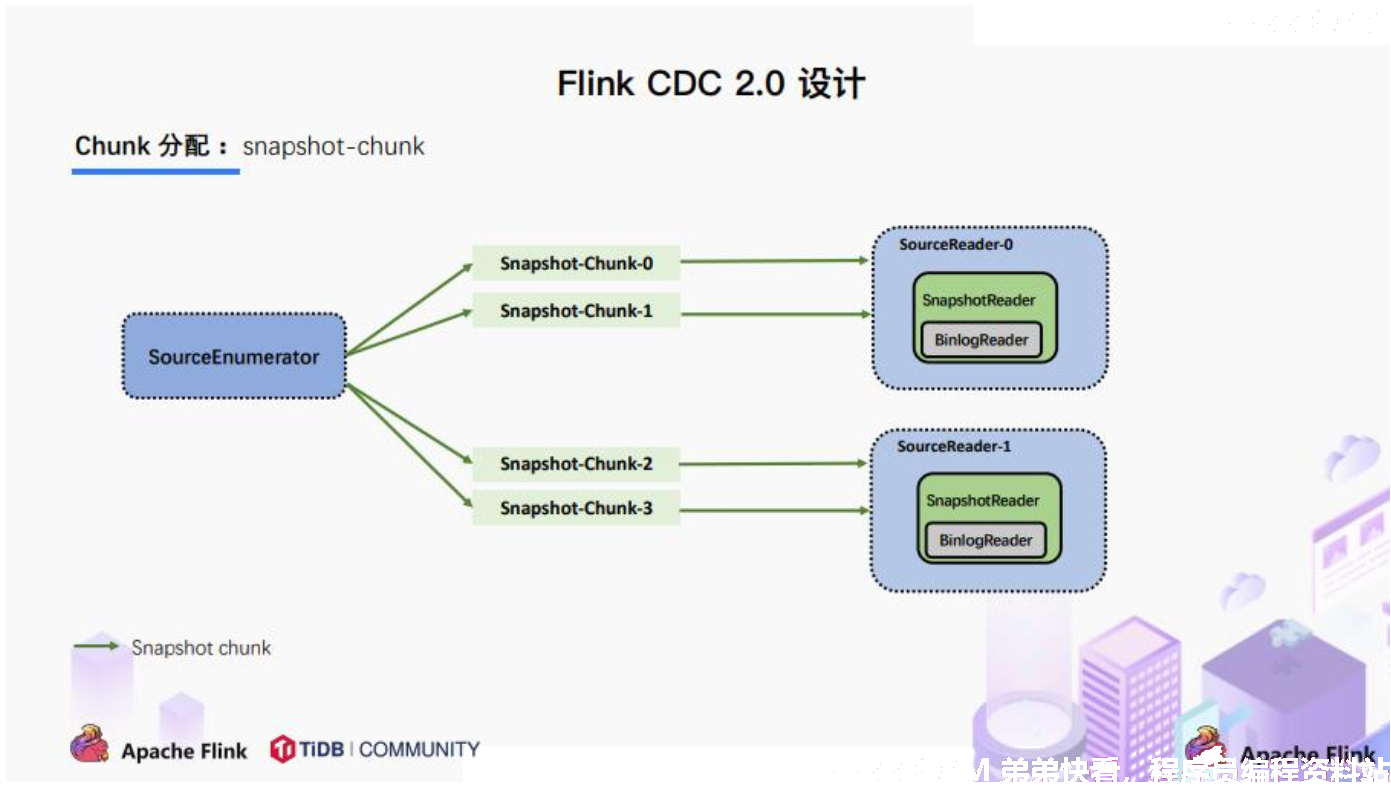

3.3. Chunk分配

将划分好的 Chunk 分发给多个 SourceReader，每个 SourceReader 读取表中的一部分数据， 实现了并行读取的目标。

同时在每个 Chunk 读取的时候可以单独做 CheckPoint，某个 Chunk 读取失败只需要单独执行该 Chunk 的任务，而不需要像 1.x 中失败了只能从头读取。

若每个SourceReader 保证了数据一致性，则全表就保证了数据一致性。

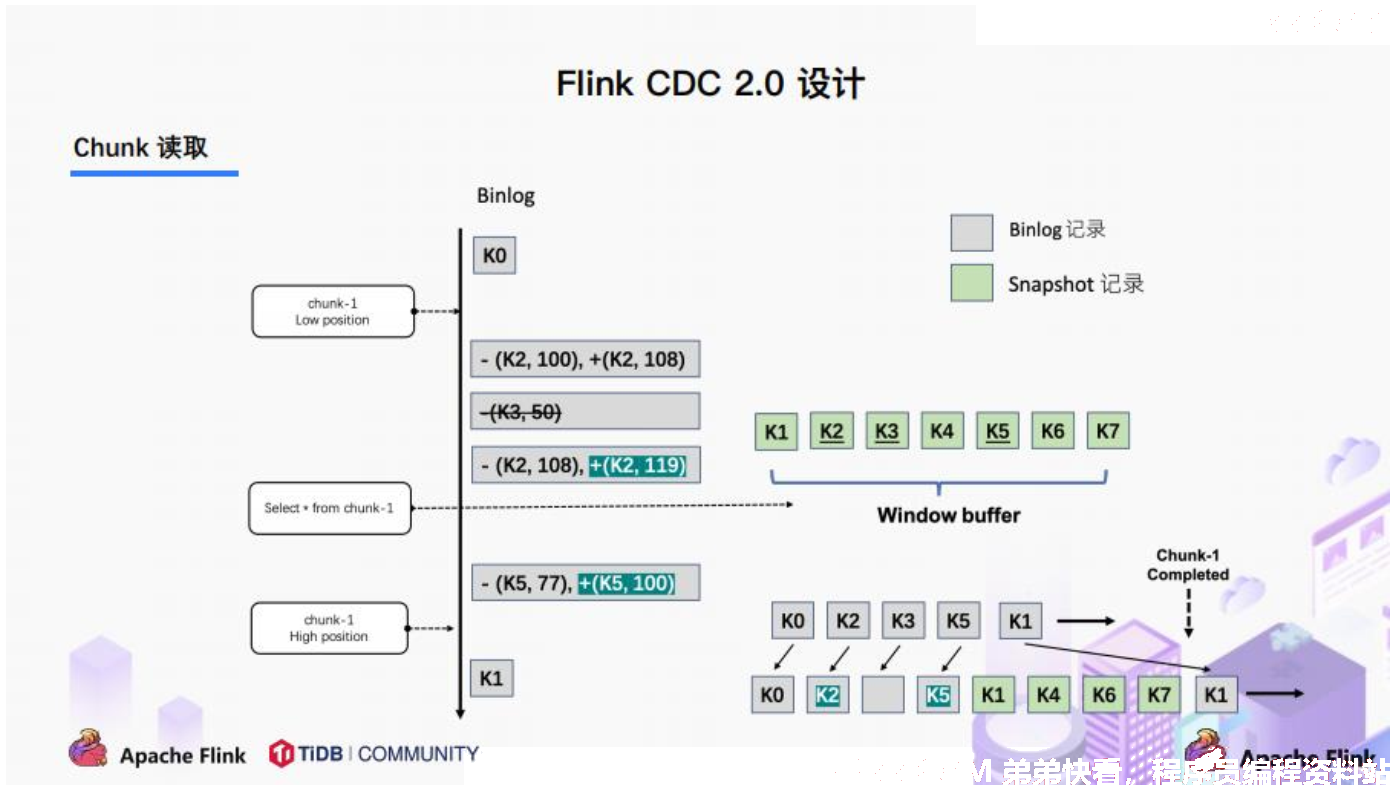

3.4. Chunk读取

读取可以分为 5 个阶段：

1、 SourceReader读取表数据之前先记录当前的Binlog位置信息记为低位点；
2、 SourceReader将自身区间内的数据查询出来并放置在buffer中；
3、 查询完成之后记录当前的Binlog位置信息记为高位点；
4、 在增量部分消费从低位点到高位点的Binlog；
5、 根据主键，对buffer中的数据进行修正并输出；

通过以上5个阶段可以保证每个Chunk最终的输出就是在高位点时该Chunk中最新的数据，但是目前只是做到了保证单个 Chunk 中的数据一致性。

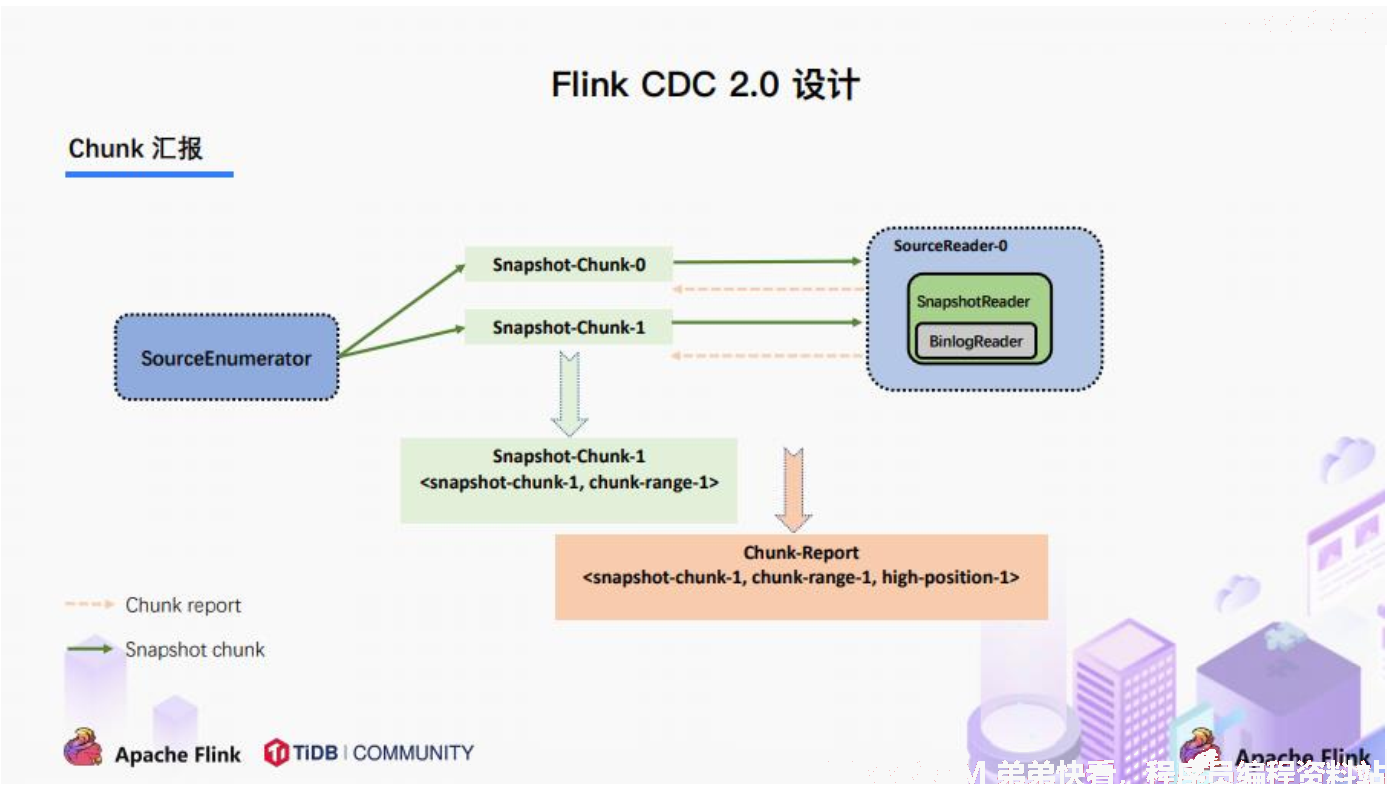

3.5. Chunk汇报

在Snapshot Chunk 读取完成之后，有一个汇报的流程，如上图所示，即 SourceReader 需要将 Snapshot Chunk 完成信息汇报给 SourceEnumerator。

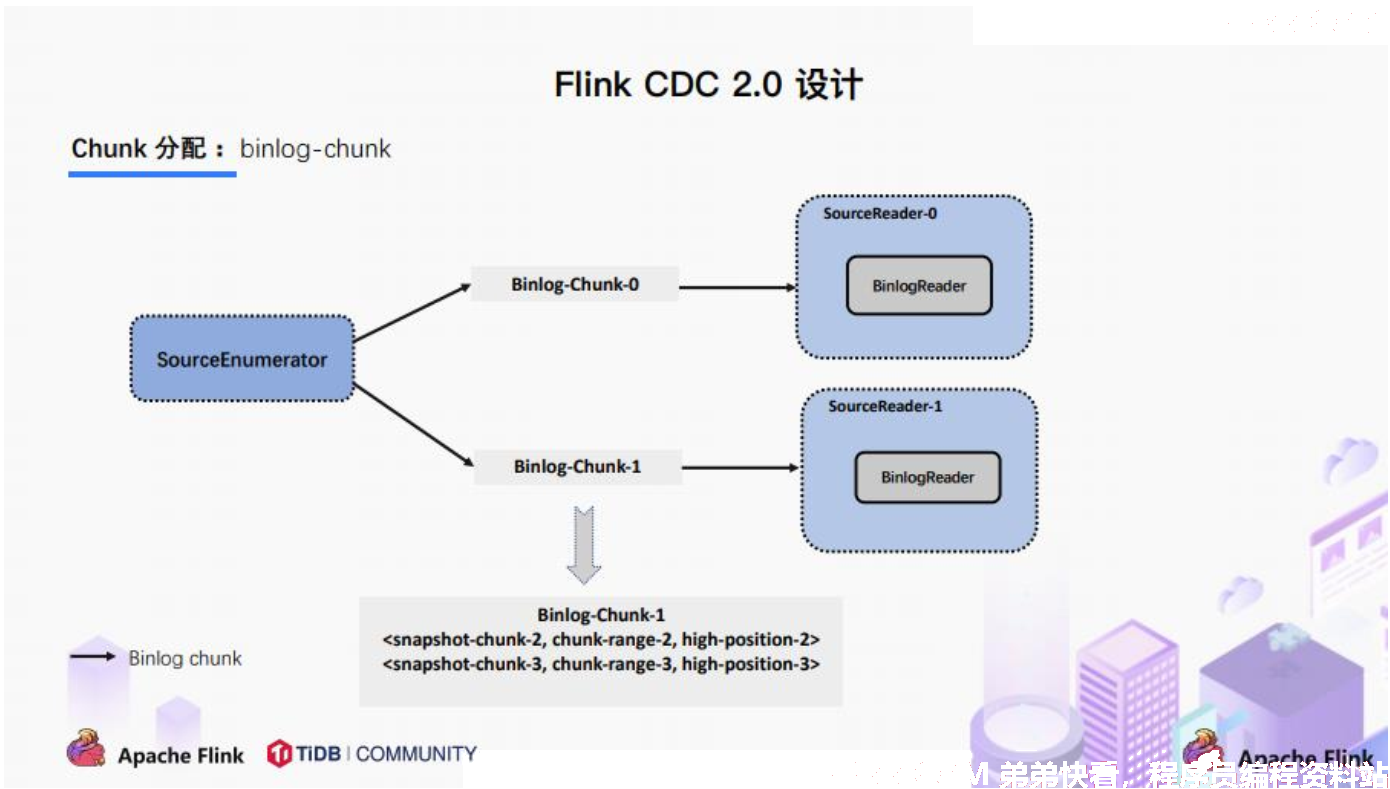

3.6. Chunk分配

FlinkCDC 是支持全量+增量数据同步的，在 SourceEnumerator 接收到所有的 SnapshotChunk 完成信息之后，还有一个消费增量数据（Binlog） 的任务，此时是通过下发 Binlog Chunk给任意一个 SourceReader 进行单并发读取来实现的。

4. FlinkCDC2.x的核心原理分析

4.1. Binlog Chunk 中开始读取位置源码

MySqlHybridSplitAssigner

private MySqlBinlogSplit createBinlogSplit()\ {

final List < MySqlSnapshotSplit > assignedSnapshotSplit = snapshotSplitAssigner

        .getAssignedSplits()

        .values()

        .stream()

        .sorted(Comparator.comparing(MySqlSplit::splitId))

        .collect(Collectors.toList());

        Map < String, BinlogOffset > splitFinishedOffsets = snapshotSplitAssigner.getSplitFinishedOffsets();

final List < FinishedSnapshotSplitInfo > finishedSnapshotSplitInfos = new ArrayList < > ();

final Map < TableId, TableChanges.TableChange > tableSchemas = new HashMap < > ();

        BinlogOffset minBinlogOffset = BinlogOffset.INITIAL\ _OFFSET;

        for (MySqlSnapshotSplit split: assignedSnapshotSplit)\ {

        // find the min binlog offset

        BinlogOffset binlogOffset = splitFinishedOffsets.get(split.splitId());

        if (binlogOffset.compareTo(minBinlogOffset) < 0)\ {

        minBinlogOffset = binlogOffset;


        }

        finishedSnapshotSplitInfos.add(

        new FinishedSnapshotSplitInfo(

        split.getTableId(),

        split.splitId(),

        split.getSplitStart(),

        split.getSplitEnd(),

        binlogOffset));

        tableSchemas.putAll(split.getTableSchemas());

        \
        }

final MySqlSnapshotSplit lastSnapshotSplit = assignedSnapshotSplit.get(assignedSnapshotSplit.size() - 1).asSnapshotSplit();

        return new MySqlBinlogSplit(

        BINLOG\ _SPLIT\ _ID,

        lastSnapshotSplit.getSplitKeyType(),

        minBinlogOffset,

        BinlogOffset.NO\ _STOPPING\ _OFFSET,

        finishedSnapshotSplitInfos,

        tableSchemas

        );

        }

4.2. 读取低位点到高位点之间的Binlog

BinlogSplitReader

/**
 * Returns the record should emit or not.
 *
 * <p>The watermark signal algorithm is the binlog split reader only sends the binlog event
 * that
 * belongs to its finished snapshot splits. For each snapshot split, the binlog event is valid
 * since the offset is after its high watermark.
 *
 * <pre> E.g: the data input is :
 * snapshot-split-0 info : [0, 1024) highWatermark0
 * snapshot-split-1 info : [1024, 2048) highWatermark1
 * the data output is:
 * only the binlog event belong to [0, 1024) and offset is after highWatermark0
 * should send,
 * only the binlog event belong to [1024, 2048) and offset is after highWatermark1 should
 * send.
 * </pre>
 */
private boolean shouldEmit(SourceRecord sourceRecord) {
    if (isDataChangeRecord(sourceRecord)) {


        TableId tableId = getTableId(sourceRecord);
        BinlogOffset position = getBinlogPosition(sourceRecord);
        // aligned, all snapshot splits of the table has reached max highWatermark
        if (position.isAtOrBefore(maxSplitHighWatermarkMap.get(tableId))) {
            return true;
        }
        Object[] key =
                getSplitKey(
                        currentBinlogSplit.getSplitKeyType(),
                        sourceRecord,
                        statefulTaskContext.getSchemaNameAdjuster()
                );
        for (FinishedSnapshotSplitInfo splitInfo : finishedSplitsInfo.get(tableId)) {
            if (RecordUtils.splitKeyRangeContains(
                    key, splitInfo.getSplitStart(), splitInfo.getSplitEnd())
                    && position.isAtOrBefore(splitInfo.getHighWatermark())) {
                return true;
            }
        }
        // not in the monitored splits scope, do not emit
        return false;
    }
    // always send the schema change event and signal event
    // we need record them to state of Flink
    return true;
}

注 ：此博文为介绍FlinkCDC2.x的相关知识，对应FlinkCDC的详细使用可以查看Flink（58）：Flink之FlinkCDC（上）

注 ：此博文中的相关内容和图片截取至网上Flink相关公开内容
