32、Flink深入：Flink之Checkpoint

1. State Vs Checkpoint

State:

维护/存储的是某一个Operator的运行的状态/历史值,是维护在内存中!

一般指一个具体的Operator的状态(operator的状态表示一些算子在运行的过程中会产生的一些历史结果,如前面的maxBy底层会维护当前的最大值,也就是会维护一个keyedOperator,这个State里面存放就是maxBy这个Operator中的最大值)

State数据默认保存在Java的堆内存中/TaskManage节点的内存中

State可以被记录，在失败的情况下数据还可以恢复

Checkpoint:

某一时刻,Flink中所有的Operator的当前State的全局快照,一般存在磁盘上

表示了一个Flink Job在一个特定时刻的一份全局状态快照，即包含了所有Operator的状态

可以理解为Checkpoint是把State数据定时持久化存储了

比如KafkaConsumer算子中维护的Offset状态,当任务重新恢复的时候可以从Checkpoint中获取

注意:

Flink中的Checkpoint底层使用了Chandy-Lamport algorithm分布式快照算法可以保证数据的在分布式环境下的一致性：分布式快照算法: Chandy-Lamport 算法 - 知乎

Chandy-Lamport algorithm算法的作者也是ZK中Paxos 一致性算法的作者：zookeeper学习系列：四、Paxos算法和zookeeper的关系 - 坚毅的刀刀 - 博客园

Flink中使用Chandy-Lamport algorithm分布式快照算法取得了成功,后续Spark的StructuredStreaming也借鉴了该算法

2. Checkpoint执行流程

2.1. 简单流程

概述 ：

0.Flink的JobManager创建CheckpointCoordinator

1.Coordinator向所有的SourceOperator发送Barrier栅栏(理解为执行Checkpoint的信号)

2.SourceOperator接收到Barrier之后,暂停当前的操作(暂停的时间很短,因为后续的写快照是异步的),并制作State快照, 然后将自己的快照保存到指定的介质中(如HDFS), 一切 ok之后向Coordinator汇报并将Barrier发送给下游的其他Operator

3.其他的如TransformationOperator接收到Barrier,重复第2步,最后将Barrier发送给Sink

4.Sink接收到Barrier之后重复第2步

5.Coordinator接收到所有的Operator的执行ok的汇报结果,认为本次快照执行成功

注意 ：

1.在往介质(如HDFS)中写入快照数据的时候是异步的(为了提高效率)

2.分布式快照执行时的数据一致性由Chandy-Lamport algorithm分布式快照算法保证!

2.2. 复杂流程

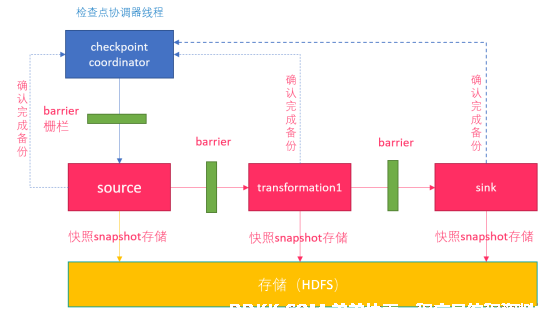

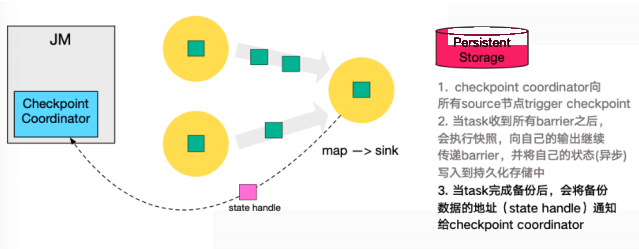

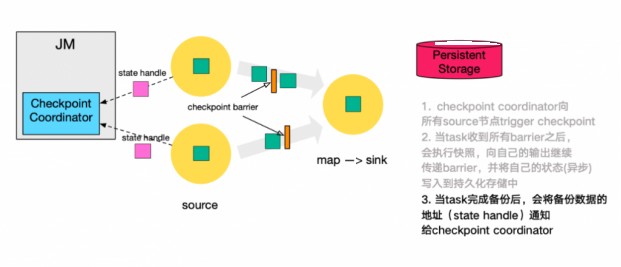

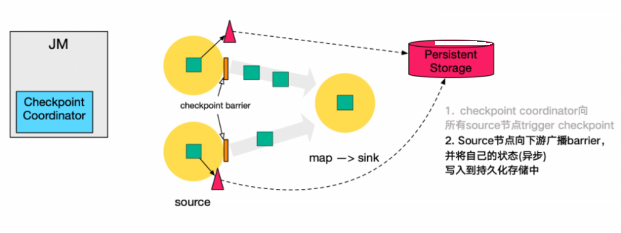

下图左侧是 Checkpoint Coordinator，是整个 Checkpoint 的发起者，中间是由两个 source，一个 sink 组成的 Flink 作业，最右侧的是持久化存储，在大部分用户场景中对应 HDFS。

1. Checkpoint Coordinator 向所有 source 节点 trigger Checkpoint。

2. source 节点向下游广播 barrier，这个 barrier 就是实现 Chandy-Lamport 分布式快照算法的核心，下游的 task 只有收到所有 input 的 barrier 才会执行相应的 Checkpoint。

3. 当 task 完成 state 备份后，会将备份数据的地址（state handle）通知给 Checkpoint coordinator。

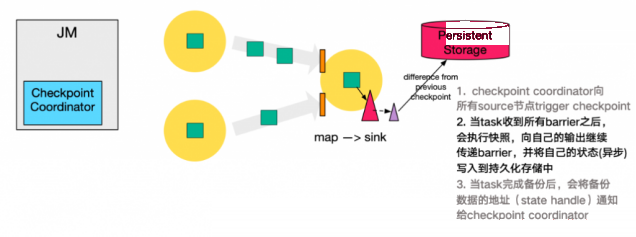

4. 下游的 sink 节点收集齐上游两个 input 的 barrier 之后，会执行本地快照，(栅栏对齐) 这里还展示了 RocksDB incremental Checkpoint (增量Checkpoint)的流程，首先 RocksDB 会全量刷数据到磁盘上（红色大三角表示），然后 Flink 框架会从中选择没有上传的文件进行持久化备份（紫色小三角）。

5. 同样的，sink 节点在完成自己的 Checkpoint 之后，会将 state handle 返回通知 Coordinator。

6. 最后，当 Checkpoint coordinator 收集齐所有 task 的 state handle，就认为这一次的 Checkpoint 全局完成了，向持久化存储中再备份一个 Checkpoint meta 文件。

3. State状态后端/State存储介质

前面学习了Checkpoint其实就是Flink中某一时刻,所有的Operator的全局快照,那么快照应该要有一个地方进行存储,而这个存储的地方叫做状态后端；Flink中的State状态后端有很多种。

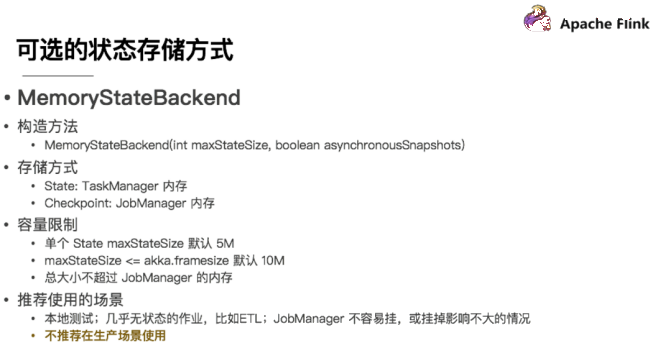

3.1. MemStateBackend

第一种是内存存储，即 MemoryStateBackend，构造方法是设置最大的StateSize，选择是否做异步快照。

对于State状态存储在 TaskManager 节点也就是执行节点内存中的，因为内存有容量限制，所以单个 State maxStateSize 默认 5 M，且需要注意 maxStateSize <= akka.framesize 默认 10 M。

对于Checkpoint 存储在 JobManager 内存中，因此总大小不超过 JobManager 的内存。

推荐使用的场景为：本地测试、几乎无状态的作业，比如 ETL、JobManager 不容易挂，或挂掉影响不大的情况。

不推荐在生产场景使用。

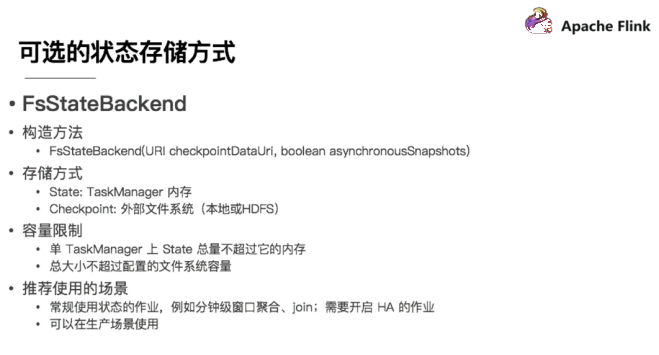

3.2. FsStateBackend

另一种就是在文件系统上的 FsStateBackend 构建方法是需要传一个文件路径和是否异步快照。State 依然在 TaskManager 内存中，但不会像 MemoryStateBackend 是 5 M 的设置上限，Checkpoint 存储在外部文件系统（本地或 HDFS），打破了总大小 Jobmanager 内存的限制。

如果使用HDFS，则初始化FsStateBackend时，需要传入以 “hdfs://”开头的路径(即: new FsStateBackend("hdfs:///hacluster/checkpoint"))， 如果使用本地文件，则需要传入以“file://”开头的路径(即:new FsStateBackend("file:///Data"))。

在分布式情况下，不推荐使用本地文件。因为如果某个算子在节点A上失败，在节点B上恢复，使用本地文件时，在B上无法读取节点 A上的数据，导致状态恢复失败。

推荐使用的场景为：常规使用状态的作业、例如分钟级窗口聚合或 join、需要开启HA的作业。

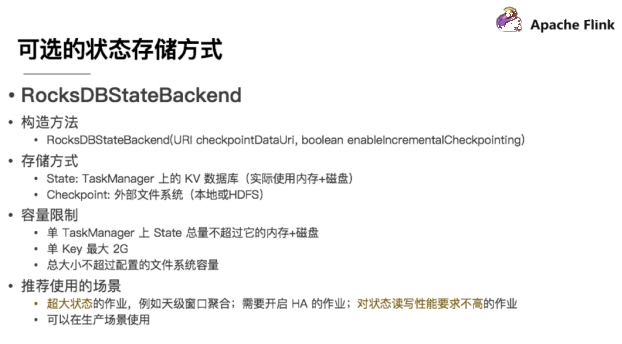

3.3. RocksDBStateBackend

还有一种存储为 RocksDBStateBackend ，RocksDB 是一个 key/value 的内存存储系统，和其他的 key/value 一样，先将状态放到内存中，如果内存快满时，则写入到磁盘中，但需要注意 RocksDB 不支持同步的 Checkpoint，构造方法中没有同步快照这个选项。

不过 RocksDB 支持增量的 Checkpoint，意味着并不需要把所有 sst 文件上传到 Checkpoint 目录，仅需要上传新生成的 sst 文件即可。它的 Checkpoint 存储在外部文件系统（本地或HDFS），其容量限制只要单个 TaskManager 上 State 总量不超过它的内存+磁盘，单 Key最大 2G，总大小不超过配置的文件系统容量即可。

推荐使用的场景为：超大状态的作业，例如天级窗口聚合、需要开启 HA 的作业、最好是对状态读写性能要求不高的作业。

4. Checkpoint配置方式

4.1. 全局配置

修改flink-conf.yaml

#这里可以配置
#jobmanager(即MemoryStateBackend),
#filesystem(即FsStateBackend),
#rocksdb(即RocksDBStateBackend)
state.backend: filesystem
state.checkpoints.dir: hdfs://namenode:8020/flink/checkpoints

4.2. 在代码中配置

//1.MemoryStateBackend--开发中不用
    env.setStateBackend(new MemoryStateBackend)
//2.FsStateBackend--开发中可以使用--适合一般状态--秒级/分钟级窗口...
    env.setStateBackend(new FsStateBackend("hdfs路径或测试时的本地路径"))
//3.RocksDBStateBackend--开发中可以使用--适合超大状态--天级窗口...
	env.setStateBackend(new RocksDBStateBackend(filebackend, true))

注意:RocksDBStateBackend还需要引入依赖
    <dependency>
       <groupId>org.apache.flink</groupId>
       <artifactId>flink-statebackend-rocksdb_2.11</artifactId>
       <version>1.7.2</version>
    </dependency>

5. 代码演示

package com.ddkk.checkpoint;

import org.apache.commons.lang3.SystemUtils;
import org.apache.flink.api.common.functions.FlatMapFunction;
import org.apache.flink.api.common.functions.RichMapFunction;
import org.apache.flink.api.common.serialization.SimpleStringSchema;
import org.apache.flink.api.java.tuple.Tuple2;
import org.apache.flink.runtime.state.filesystem.FsStateBackend;
import org.apache.flink.streaming.api.CheckpointingMode;
import org.apache.flink.streaming.api.datastream.DataStream;
import org.apache.flink.streaming.api.datastream.KeyedStream;
import org.apache.flink.streaming.api.datastream.SingleOutputStreamOperator;
import org.apache.flink.streaming.api.environment.CheckpointConfig;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.connectors.kafka.FlinkKafkaProducer;
import org.apache.flink.util.Collector;

import java.util.Properties;

/**
 * Author ddkk.com  弟弟快看，程序员编程资料站
 * Desc 演示Checkpoint参数设置(也就是Checkpoint执行流程中的步骤0相关的参数设置)
 */
public class CheckpointDemo01 {
    public static void main(String[] args) throws Exception {
        //1.env
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        //===========Checkpoint参数设置====
        //===========类型1:必须参数=============
        //设置Checkpoint的时间间隔为1000ms做一次Checkpoint/其实就是每隔1000ms发一次Barrier!
        env.enableCheckpointing(1000);
        //设置State状态存储介质
        /*if(args.length > 0){
            env.setStateBackend(new FsStateBackend(args[0]));
        }else {
            env.setStateBackend(new FsStateBackend("file:///D:\\data\\ckp"));
        }*/
        if (SystemUtils.IS_OS_WINDOWS) {
            env.setStateBackend(new FsStateBackend("file:///D:\\data\\ckp"));
        } else {
            env.setStateBackend(new FsStateBackend("hdfs://node1:8020/flink-checkpoint/checkpoint"));
        }
        //===========类型2:建议参数===========
        //设置两个Checkpoint 之间最少等待时间,如设置Checkpoint之间最少是要等 500ms(为了避免每隔1000ms做一次Checkpoint的时候,前一次太慢和后一次重叠到一起去了)
        //如:高速公路上,每隔1s关口放行一辆车,但是规定了两车之前的最小车距为500m
        env.getCheckpointConfig().setMinPauseBetweenCheckpoints(500);//默认是0
        //设置如果在做Checkpoint过程中出现错误，是否让整体任务失败：true是  false不是
        //env.getCheckpointConfig().setFailOnCheckpointingErrors(false);//默认是true
        env.getCheckpointConfig().setTolerableCheckpointFailureNumber(10);//默认值为0，表示不容忍任何检查点失败
        //设置是否清理检查点,表示 Cancel 时是否需要保留当前的 Checkpoint，默认 Checkpoint会在作业被Cancel时被删除
        //ExternalizedCheckpointCleanup.DELETE_ON_CANCELLATION：true,当作业被取消时，删除外部的checkpoint(默认值)
        //ExternalizedCheckpointCleanup.RETAIN_ON_CANCELLATION：false,当作业被取消时，保留外部的checkpoint
        env.getCheckpointConfig().enableExternalizedCheckpoints(CheckpointConfig.ExternalizedCheckpointCleanup.RETAIN_ON_CANCELLATION);

        //===========类型3:直接使用默认的即可===============
        //设置checkpoint的执行模式为EXACTLY_ONCE(默认)
        env.getCheckpointConfig().setCheckpointingMode(CheckpointingMode.EXACTLY_ONCE);
        //设置checkpoint的超时时间,如果 Checkpoint在 60s内尚未完成说明该次Checkpoint失败,则丢弃。
        env.getCheckpointConfig().setCheckpointTimeout(60000);//默认10分钟
        //设置同一时间有多少个checkpoint可以同时执行
        env.getCheckpointConfig().setMaxConcurrentCheckpoints(1);//默认为1

        //2.Source
        DataStream<String> linesDS = env.socketTextStream("node1", 9999);

        //3.Transformation
        //3.1切割出每个单词并直接记为1
        DataStream<Tuple2<String, Integer>> wordAndOneDS = linesDS.flatMap(new FlatMapFunction<String, Tuple2<String, Integer>>() {
            @Override
            public void flatMap(String value, Collector<Tuple2<String, Integer>> out) throws Exception {
                //value就是每一行
                String[] words = value.split(" ");
                for (String word : words) {
                    out.collect(Tuple2.of(word, 1));
                }
            }
        });
        //3.2分组
        //注意:批处理的分组是groupBy,流处理的分组是keyBy
        KeyedStream<Tuple2<String, Integer>, String> groupedDS = wordAndOneDS.keyBy(t -> t.f0);
        //3.3聚合
        DataStream<Tuple2<String, Integer>> aggResult = groupedDS.sum(1);

        DataStream<String> result = (SingleOutputStreamOperator<String>) aggResult.map(new RichMapFunction<Tuple2<String, Integer>, String>() {
            @Override
            public String map(Tuple2<String, Integer> value) throws Exception {
                return value.f0 + ":::" + value.f1;
            }
        });

        //4.sink
        result.print();

        Properties props = new Properties();
        props.setProperty("bootstrap.servers", "node1:9092");
        FlinkKafkaProducer<String> kafkaSink = new FlinkKafkaProducer<>("flink_kafka", new SimpleStringSchema(), props);
        result.addSink(kafkaSink);

        //5.execute
        env.execute();

        // /export/server/kafka/bin/kafka-console-consumer.sh --bootstrap-server node1:9092 --topic flink_kafka
    }
}

6. Flink的检查点算法

Flink检查点的核心作用是确保状态正确，即使遇到程序中断，也要正确。记住这一基本点之后，我们用一个例子来看检查点是如何运行的。Flink为用户提供了用来定义状态的工具。例如，以下这个Scala程序按照输入记录的第一个字段(一个字符串)进行分组并维护第二个字段的计数状态。

val stream: DataStream[(String, Int)] = ...
val counts: DataStream[(String, Int)] = stream
	.keyBy(record => record._1)
	.mapWithState(  (in: (String, Int), state: Option[Int])  =>
	state match {
		case Some(c) => ( (in._1, c + in._2), Some(c + in._2) )
		case None => ( (in._1, in._2), Some(in._2) )
	})

该程序有两个算子: keyBy算子用来将记录按照第一个元素(一个字符串)进行分组，根据该key将数据进行重新分区，然后将记录再发送给下一个算子: 有状态的map算子(mapWithState)。map算子在接收到每个元素后，将输入记录的第二个字段的数据加到现有总数中，再将更新过的元素发射出去。下图表示程序的初始状态: 输入流中的6条记录被检查点分割线(checkpoint barrier)隔开，所有的map算子状态均为0(计数还未开始)。所有key为a的记录将被顶层的map算子处理，所有key为b的记录将被中间层的map算子处理，所有key为c的记录则将被底层的map算子处理。

图 按key累加计数程序初始状态

上图是程序的初始状态。注意，a、b、c三组的初始计数状态都是0，即三个圆柱上的值。ckpt表示检查点分割线（checkpoint barriers）。每条记录在处理顺序上严格地遵守在检查点之前或之后的规定，例如["b",2]在检查点之前被处理，["a",2]则在检查点之后被处理。

当该程序处理输入流中的6条记录时，涉及的操作遍布3个并行实例(节点、CPU内核等)。那么，检查点该如何保证exactly-once呢?

检查点分割线和普通数据记录类似。它们由算子处理，但并不参与计算，而是会触发与检查点相关的行为。当读取输入流的数据源(在本例中与keyBy算子内联)遇到检查点屏障时，它将其在输入流中的位置保存到持久化存储中。如果输入流来自消息传输系统(Kafka)，这个位置就是偏移量。Flink的存储机制是插件化的，持久化存储可以是分布式文件系统，如HDFS。下图展示了这个过程。

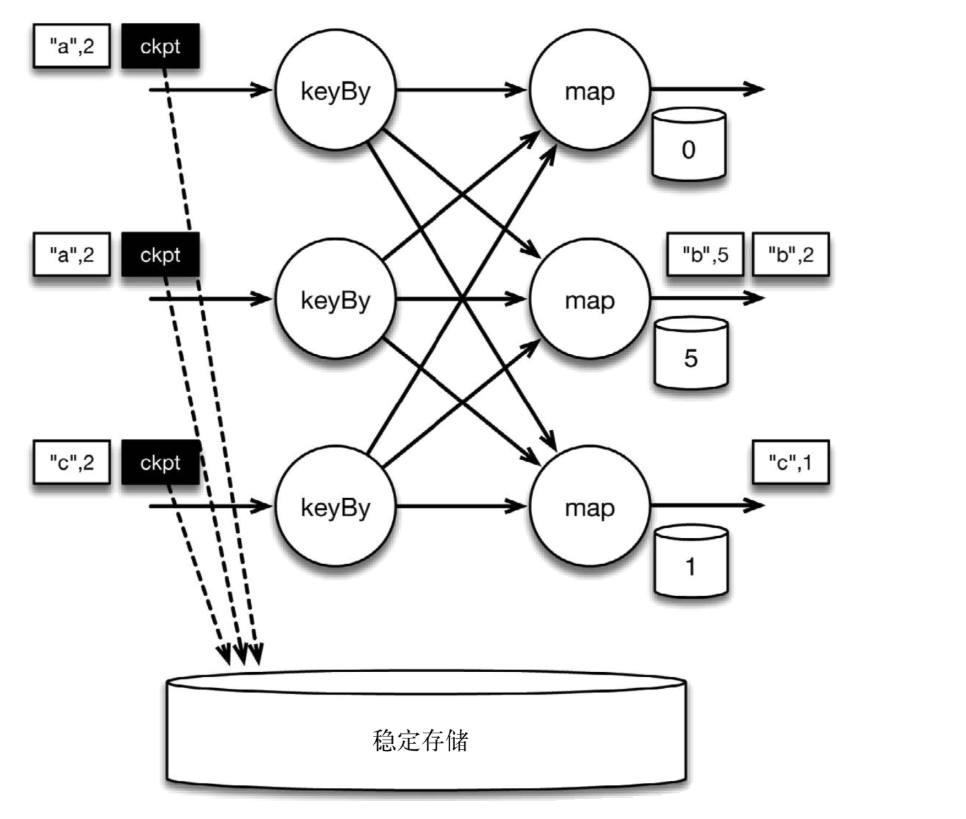

图 遇到checkpoint barrier时，保存其在输入流中的位置

当Flink数据源(在本例中与keyBy算子内联)遇到检查点分界线（barrier）时，它会将其在输入流中的位置保存到持久化存储中。这让 Flink可以根据该位置重启。

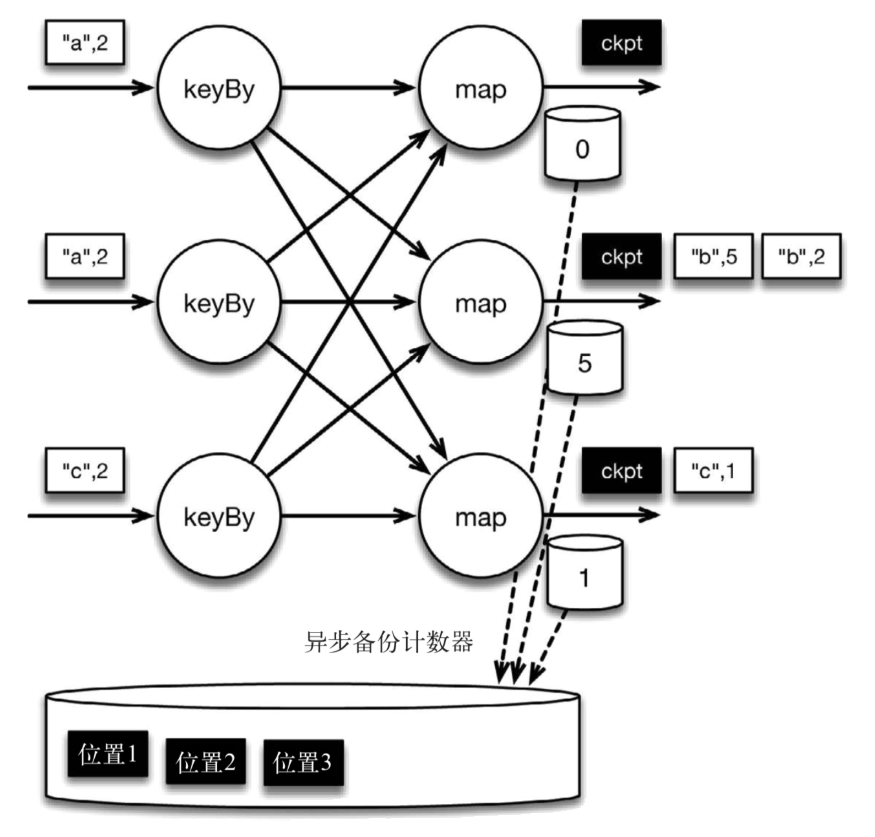

检查点像普通数据记录一样在算子之间流动。当map算子处理完前3条数据并收到检查点分界线时，它们会将状态以异步的方式写入持久化存储，如下图所示。

图 保存map算子状态，也就是当前各个key的计数值

位于检查点之前的所有记录(["b",2]、["b",3]和["c",1])被map算子处理之后的情况。此时，持久化存储已经备份了检查点分界线在输入流中的位置(备份操作发生在barrier被输入算子处理的时候)。map算子接着开始处理检查点分界线，并触发将状态异步备份到稳定存储中这个动作。

当map算子的状态备份和检查点分界线的位置备份被确认之后，该检查点操作就可以被标记为完成，如下图所示。我们在无须停止或者阻断计算的条件下，在一个逻辑时间点(对应检查点屏障在输入流中的位置)为计算状态拍了快照。通过确保备份的状态和位置指向同一个逻辑时间点，后文将解释如何基于备份恢复计算，从而保证exactly-once。值得注意的是，当没有出现故障时，Flink检查点的开销极小，检查点操作的速度由持久化存储的可用带宽决定。回顾数珠子的例子: 除了因为数错而需要用到皮筋之外，皮筋会被很快地拨过。

图 检查点操作完成，继续处理数据

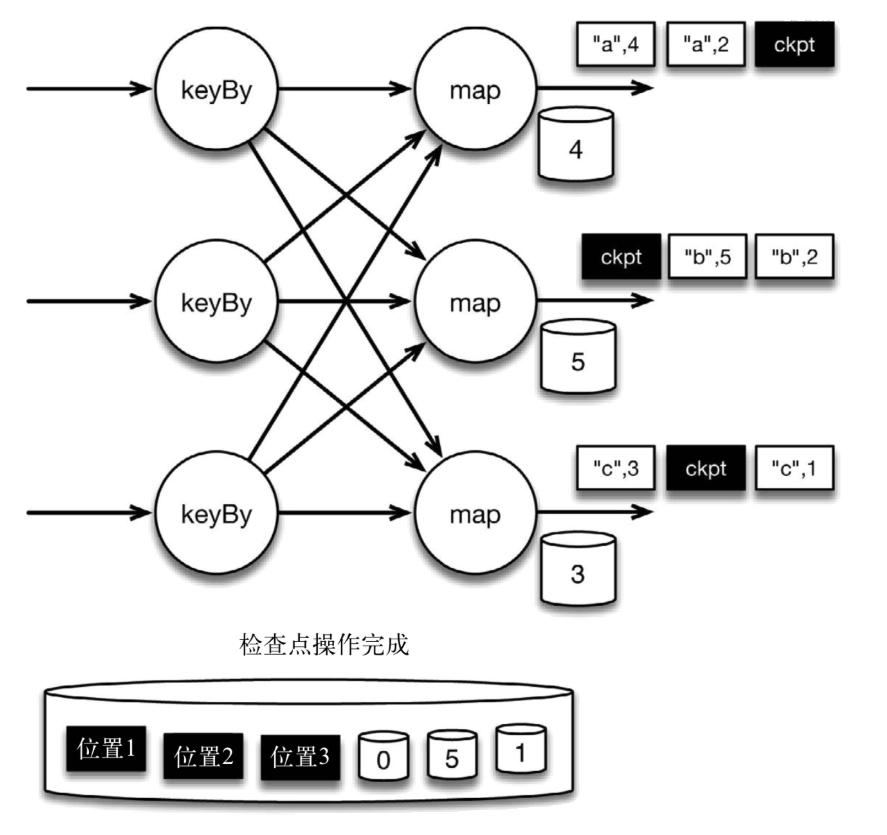

检查点操作完成，状态和位置均已备份到稳定存储中。输入流中的所有数据记录都已处理完成。值得注意的是，备份的状态值与实际的状态值是不同的。备份反映的是检查点的状态。

如果检查点操作失败，Flink可以丢弃该检查点并继续正常执行，因为之后的某一个检查点可能会成功。虽然恢复时间可能更长，但是对于状态的保证依旧很有力。只有在一系列连续的检查点操作失败之后，Flink才会抛出错误，因为这通常预示着发生了严重且持久的错误。

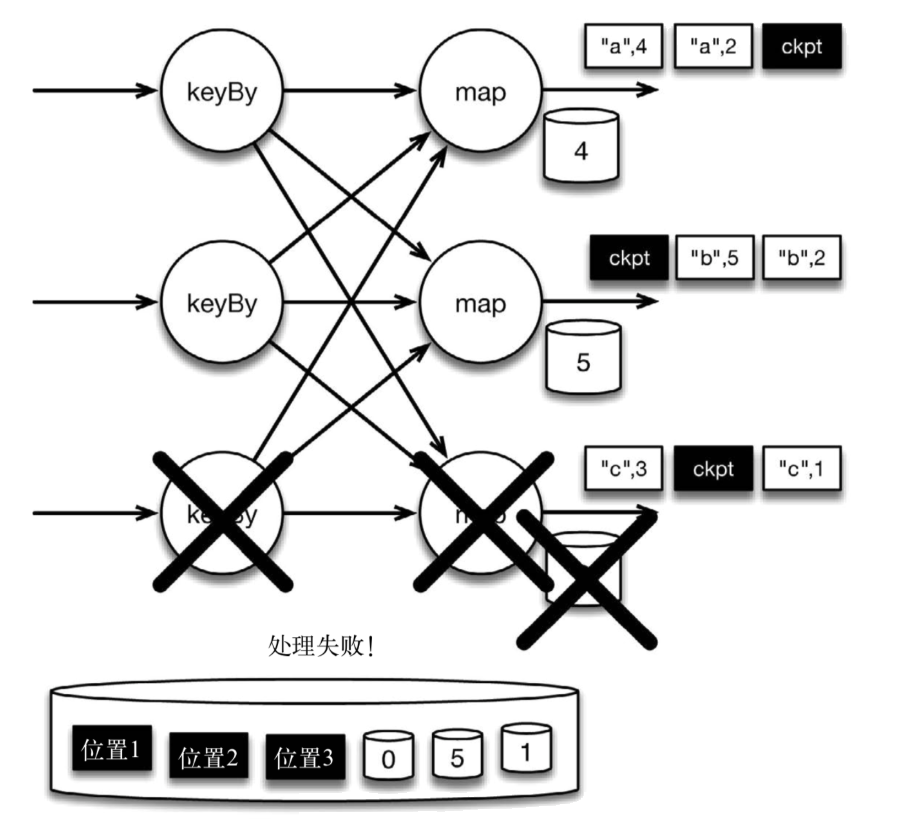

现在来看看下图所示的情况: 检查点操作已经完成，但故障紧随其后。

图 故障紧跟检查点，导致最底部的实例丢失

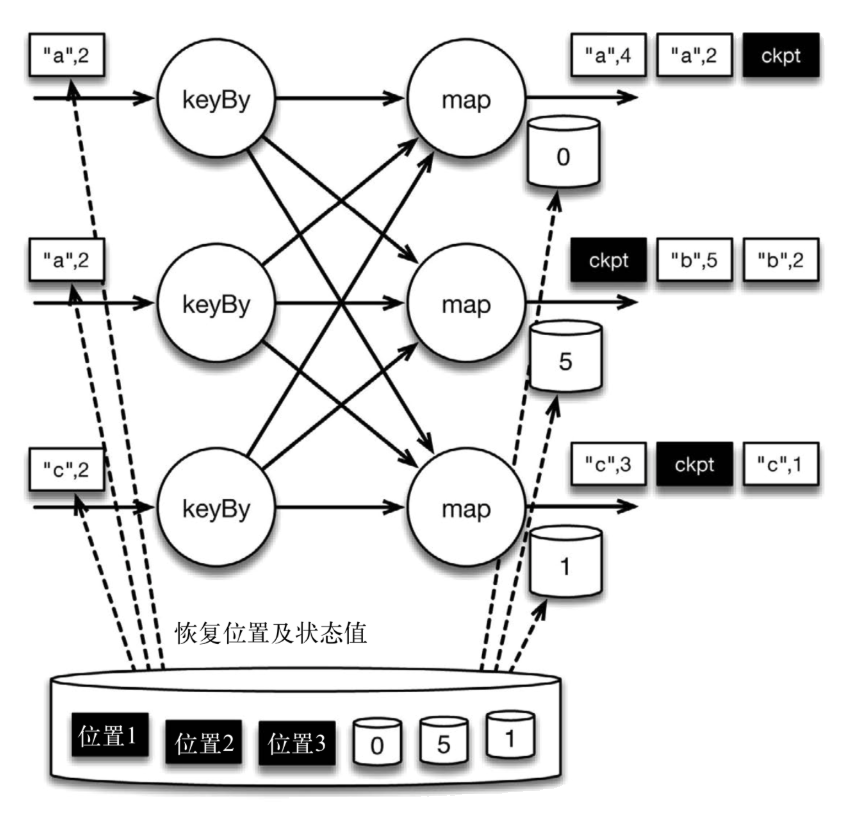

在这种情况下，Flink会重新拓扑(可能会获取新的执行资源)，将输入流倒回到上一个检查点，然后恢复状态值并从该处开始继续计算。在本例中，["a",2]、["a",2]和["c",2]这几条记录将被重播。

下图展示了这一重新处理过程。从上一个检查点开始重新计算，可以保证在剩下的记录被处理之后，得到的map算子的状态值与没有发生故障时的状态值一致。

图 故障时的状态恢复

Flink将输入流倒回到上一个检查点屏障的位置，同时恢复map算子的状态值。然后，Flink从此处开始重新处理。这样做保证了在记录被处理之后，map算子的状态值与没有发生故障时的一致。

Flink检查点算法的正式名称是异步分界线快照(asynchronous barrier snapshotting)。该算法大致基于Chandy-Lamport分布式快照算法。

检查点是Flink最有价值的创新之一，因为它使Flink可以保证exactly-once，并且不需要牺牲性能。

6. Flink+Kafka如何实现端到端的exactly-once语义

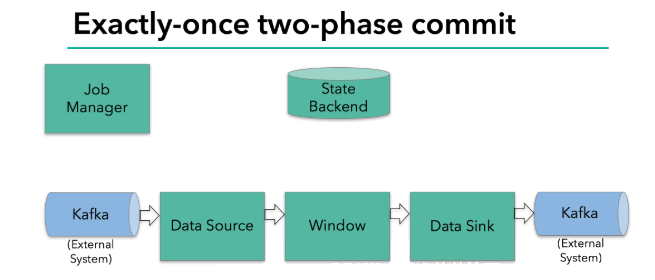

我们知道，端到端的状态一致性的实现，需要每一个组件都实现，对于Flink + Kafka的数据管道系统（Kafka进、Kafka出）而言，各组件怎样保证exactly-once语义呢？

• 内部 —— 利用checkpoint机制，把状态存盘，发生故障的时候可以恢复，保证内部的状态一致性
• source —— kafka consumer作为source，可以将偏移量保存下来，如果后续任务出现了故障，恢复的时候可以由连接器重置偏移量，重新消费数据，保证一致性
• sink —— kafka producer作为sink，采用两阶段提交 sink，需要实现一个 TwoPhaseCommitSinkFunction

内部的checkpoint机制我们已经有了了解，那source和sink具体又是怎样运行的呢？接下来我们逐步做一个分析。

我们知道Flink由JobManager协调各个TaskManager进行checkpoint存储，checkpoint保存在 StateBackend中，默认StateBackend是内存级的，也可以改为文件级的进行持久化保存。

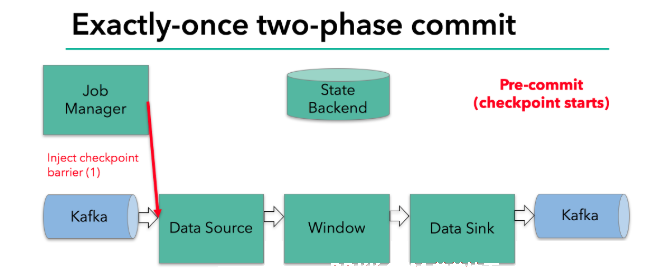

当checkpoint 启动时，JobManager 会将检查点分界线（barrier）注入数据流；barrier会在算子间传递下去。

每个算子会对当前的状态做个快照，保存到状态后端。对于source任务而言，就会把当前的offset作为状态保存起来。下次从checkpoint恢复时，source任务可以重新提交偏移量，从上次保存的位置开始重新消费数据。

每个内部的 transform 任务遇到 barrier 时，都会把状态存到 checkpoint 里。sink 任务首先把数据写入外部 kafka，这些数据都属于预提交的事务（还不能被消费）；当遇到 barrier 时，把状态保存到状态后端，并开启新的预提交事务。

当所有算子任务的快照完成，也就是这次的 checkpoint 完成时，JobManager 会向所有任务发通知，确认这次 checkpoint 完成。

当sink 任务收到确认通知，就会正式提交之前的事务，kafka 中未确认的数据就改为“已确认”，数据就真正可以被消费了。

所以我们看到，执行过程实际上是一个两段式提交，每个算子执行完成，会进行“预提交”，直到执行完sink操作，会发起“确认提交”，如果执行失败，预提交会放弃掉。

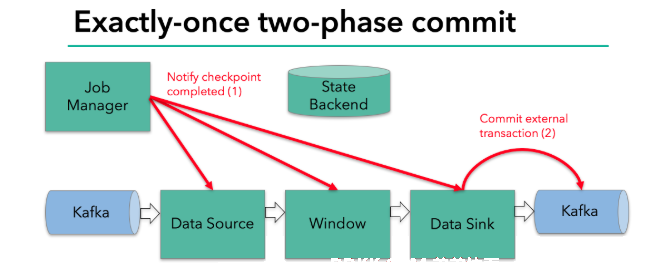

具体的两阶段提交步骤总结如下 ：

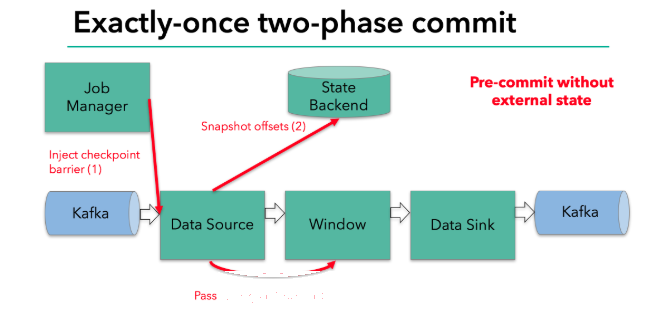

1. 第一条数据来了之后，开启一个 kafka 的事务（transaction），正常写入 kafka 分区日志但标记为未提交，这就是“预提交”

2. jobmanager 触发 checkpoint 操作，barrier 从 source 开始向下传递，遇到 barrier 的算子将状态存入状态后端，并通知 jobmanager

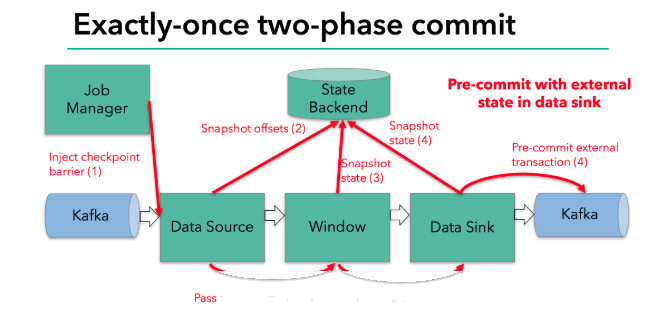

3. sink 连接器收到 barrier，保存当前状态，存入 checkpoint，通知 jobmanager，并开启下一阶段的事务，用于提交下个检查点的数据

4. jobmanager 收到所有任务的通知，发出确认信息，表示 checkpoint 完成

5. sink 任务收到 jobmanager 的确认信息，正式提交这段时间的数据

6. 外部kafka关闭事务，提交的数据可以正常消费了。

所以我们也可以看到，如果宕机需要通过StateBackend进行恢复，只能恢复所有确认提交的操作。
