40、Flink深入：Flink之TableAPI和FlinkSQL的流处理中的特殊概念

1. 流处理和关系代数（表，及SQL）的区别

Table API和SQL，本质上还是基于关系型表的操作方式；而关系型表、关系代数，以及SQL本身，一般是有界的，更适合批处理的场景。这就导致在进行流处理的过程中，理解会稍微复杂一些，需要引入一些特殊概念。

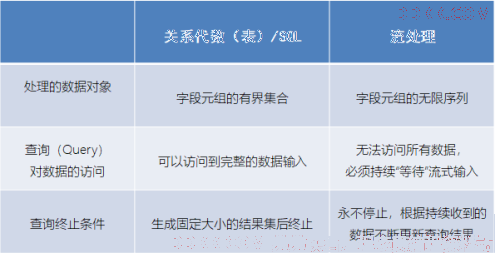

可以看到，其实关系代数（主要就是指关系型数据库中的表）和SQL，主要就是针对批处理的，这和流处理有天生的隔阂。

2. 动态表Dynamic Tables

因为流处理面对的数据，是连续不断的，这和我们熟悉的关系型数据库中保存的“表”完全不同。所以，如果我们把流数据转换成Table，然后执行类似于table的select操作，结果就不是一成不变的，而是随着新数据的到来，会不停更新。

我们可以随着新数据的到来，不停地在之前的基础上更新结果。这样得到的表，在Flink Table API概念里，就叫做“动态表”（Dynamic Tables）。

动态表是Flink对流数据的Table API和SQL支持的核心概念。与表示批处理数据的静态表不同，动态表是随时间变化的。动态表可以像静态的批处理表一样进行查询，查询一个动态表会产生持续查询（Continuous Query）。连续查询永远不会终止，并会生成另一个动态表。查询（Query）会不断更新其动态结果表，以反映其动态输入表上的更改。

3. 流式持续查询的过程

3.1. 概述

下图显示了流、动态表和连续查询的关系：

流式持续查询的过程为：

1、 流被转换为动态表；
2、 对动态表计算连续查询，生成新的动态表；
3、 生成的动态表被转换回流；

3.2. 将流转换成表（Table

为了处理带有关系查询的流，必须先将其转换为表。

从概念上讲，流的每个数据记录，都被解释为对结果表的插入（Insert）修改。因为流式持续不断的，而且之前的输出结果无法改变。本质上，我们其实是从一个、只有插入操作的changelog（更新日志）流，来构建一个表。

为了更好地说明动态表和持续查询的概念，我们来举一个具体的例子。

比如，我们现在的输入数据，就是用户在网站上的访问行为，数据类型（Schema）如下：

[
user: VARCHAR, // 用户名
cTime: TIMESTAMP, // 访问某个URL的时间戳
url: VARCHAR // 用户访问的URL
]

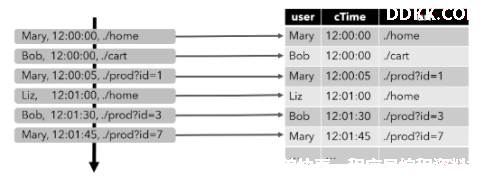

下图显示了如何将访问URL事件流，或者叫点击事件流（左侧）转换为表（右侧）。

随着插入更多的访问事件流记录，生成的表将不断增长。

3.3. 持续查询（Continuous Query

• 持续查询，会在动态表上做计算处理，并作为结果生成新的动态表。与批处理查询不同，连续查询从不终止，并根据输入表上的更新更新其结果表。
• 在任何时间点，连续查询的结果在语义上，等同于在输入表的快照上，以批处理模式执行的同一查询的结果。

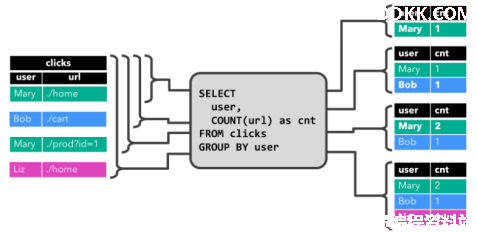

• 在下面的示例中，我们展示了对点击事件流中的一个持续查询。
• 这个Query很简单，是一个分组聚合做count统计的查询。它将用户字段上的clicks表分组，并统计访问的url数。图中显示了随着时间的推移，当clicks表被其他行更新时如何计算查询。

4. 将动态表转换成流

与常规的数据库表一样，动态表可以通过插入（Insert）、更新（Update）和删除（Delete）更改，进行持续的修改。将动态表转换为流或将其写入外部系统时，需要对这些更改进行编码。Flink的Table API和SQL支持三种方式对动态表的更改进行编码：

4.1. 仅追加（Append-only）流

仅通过插入（Insert）更改，来修改的动态表，可以直接转换为“仅追加”流。这个流中发出的数据，就是动态表中新增的每一行。

4.2. 撤回（Retract）流

Retract流是包含两类消息的流，添加（Add）消息和撤回（Retract）消息。

动态表通过将INSERT 编码为add消息、DELETE 编码为retract消息、UPDATE编码为被更改行（前一行）的retract消息和更新后行（新行）的add消息，转换为retract流。

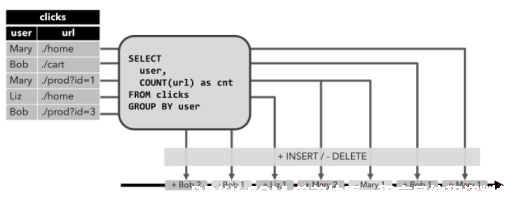

下图显示了将动态表转换为Retract流的过程。

4.3. Upsert（更新插入）流

Upsert流包含两种类型的消息：Upsert消息和delete消息。转换为upsert流的动态表，需要有唯一的键（key）。

通过将INSERT和UPDATE更改编码为upsert消息，将DELETE更改编码为DELETE消息，就可以将具有唯一键（Unique Key）的动态表转换为流。

下图显示了将动态表转换为upsert流的过程。

4.4. 动态表转换成流总结

这些概念我们之前都已提到过。需要注意的是，在代码里将动态表转换为DataStream时，仅支持Append和Retract流。而向外部系统输出动态表的TableSink接口，则可以有不同的实现，比如之前我们讲到的ES，就可以有Upsert模式。

5. TableAPI 和 FlinkSQL 的时间特性概述

基于时间的操作（比如Table API和SQL中窗口操作），需要定义相关的时间语义和时间数据来源的信息。所以，Table可以提供一个逻辑上的时间字段，用于在表处理程序中，指示时间和访问相应的时间戳。

时间属性，可以是每个表schema的一部分。一旦定义了时间属性，它就可以作为一个字段引用，并且可以在基于时间的操作中使用。

时间属性的行为类似于常规时间戳，可以访问，并且进行计算。

6. 处理时间（Processing Time）

处理时间语义下，允许表处理程序根据机器的本地时间生成结果。它是时间的最简单概念。它既不需要提取时间戳，也不需要生成watermark。

定义处理时间属性有三种方法：在DataStream转化时直接指定；在定义Table Schema时指定；在创建表的DDL中指定。

6.1. DataStream转化成Table时指定

由DataStream转换成表时，可以在后面指定字段名来定义Schema。在定义Schema期间，可以使用.proctime，定义处理时间字段。

注意，这个proctime属性只能通过附加逻辑字段，来扩展物理schema。因此，只能在schema定义的末尾定义它。

// 定义好 DataStream
val inputStream: DataStream[String] = env.readTextFile("\\sensor.txt")
val dataStream: DataStream[SensorReading] = inputStream
  .map(data => {
    val dataArray = data.split(",")
    SensorReading(dataArray(0), dataArray(1).toLong, dataArray(2).toDouble)
  })

// 将 DataStream转换为 Table，并指定时间字段
val sensorTable = tableEnv.fromDataStream(dataStream, 'id, 'temperature, 'timestamp, 'pt.proctime)

6.2. 定义Table Schema时指定

这种方法其实也很简单，只要在定义Schema的时候，加上一个新的字段，并指定成proctime就可以了。代码如下：

tableEnv.connect(
  new FileSystem().path("..\\sensor.txt"))
  .withFormat(new Csv())
  .withSchema(new Schema()
    .field("id", DataTypes.STRING())
    .field("timestamp", DataTypes.BIGINT())
    .field("temperature", DataTypes.DOUBLE())
    .field("pt", DataTypes.TIMESTAMP(3))
      .proctime()    // 指定 pt字段为处理时间
  ) // 定义表结构
  .createTemporaryTable("inputTable") // 创建临时表

6.3. 创建表的DDL中指定

在创建表的DDL中，增加一个字段并指定成proctime，也可以指定当前的时间字段。

代码如下：

val sinkDDL: String =
  """
    |create table dataTable (
    |  id varchar(20) not null,
    |  ts bigint,
    |  temperature double,
    |  pt AS PROCTIME()
    |) with (
    |  'connector.type' = 'filesystem',
    |  'connector.path' = 'file:///D:\\..\\sensor.txt',
    |  'format.type' = 'csv'
    |)
  """.stripMargin

tableEnv.sqlUpdate(sinkDDL) // 执行 DDL

注意：运行这段DDL，必须使用Blink Planner。

7. 事件时间（Event Time

事件时间语义，允许表处理程序根据每个记录中包含的时间生成结果。这样即使在有乱序事件或者延迟事件时，也可以获得正确的结果。

为了处理无序事件，并区分流中的准时和迟到事件；Flink需要从事件数据中，提取时间戳，并用来推进事件时间的进展（watermark）。

7.1. DataStream转化成Table时指定

在DataStream转换成Table，schema的定义期间，使用.rowtime可以定义事件时间属性。注意，必须在转换的数据流中分配时间戳和watermark。

在将数据流转换为表时，有两种定义时间属性的方法。根据指定的.rowtime字段名是否存在于数据流的架构中，timestamp字段可以：

1、 作为新字段追加到schema；
2、 替换现有字段；

在这两种情况下，定义的事件时间戳字段，都将保存DataStream中事件时间戳的值。

代码如下：

val inputStream: DataStream[String] = env.readTextFile("\\sensor.txt")
val dataStream: DataStream[SensorReading] = inputStream
    .map(data => {
        val dataArray = data.split(",")
        SensorReading(dataArray(0), dataArray(1).toLong, dataArray(2).toDouble)
      })
    .assignAscendingTimestamps(_.timestamp * 1000L)

// 将 DataStream转换为 Table，并指定时间字段
val sensorTable = tableEnv.fromDataStream(dataStream, 'id, 'timestamp.rowtime, 'temperature)
// 或者，直接追加字段
val sensorTable2 = tableEnv.fromDataStream(dataStream, 'id, 'temperature, 'timestamp, 'rt.rowtime)

7.2. 定义Table Schema时指定

这种方法只要在定义Schema的时候，将事件时间字段，并指定成rowtime就可以了。

代码如下：

tableEnv.connect(
  new FileSystem().path("sensor.txt"))
  .withFormat(new Csv())
  .withSchema(new Schema()
    .field("id", DataTypes.STRING())
    .field("timestamp", DataTypes.BIGINT())
      .rowtime(
        new Rowtime()
          .timestampsFromField("timestamp")    // 从字段中提取时间戳
          .watermarksPeriodicBounded(1000)    // watermark延迟1秒
      )
    .field("temperature", DataTypes.DOUBLE())
  ) // 定义表结构
  .createTemporaryTable("inputTable") // 创建临时表

7.3. 创建表的DDL中指定

事件时间属性，是使用CREATE TABLE DDL中的WARDMARK语句定义的。watermark语句，定义现有事件时间字段上的watermark生成表达式，该表达式将事件时间字段标记为事件时间属性。代码如下：

val sinkDDL: String =
"""
|create table dataTable (
|  id varchar(20) not null,
|  ts bigint,
|  temperature double,
|  rt AS TO_TIMESTAMP( FROM_UNIXTIME(ts) ),
|  watermark for rt as rt - interval '1' second
|) with (
|  'connector.type' = 'filesystem',
|  'connector.path' = 'file:///D:\\..\\sensor.txt',
|  'format.type' = 'csv'
|)
""".stripMargin
tableEnv.sqlUpdate(sinkDDL) // 执行 DDL

这里FROM_UNIXTIME是系统内置的时间函数，用来将一个整数（秒数）转换成“YYYY-MM-DD hh:mm:ss”格式（默认，也可以作为第二个String参数传入）的日期时间字符串（date time string）；然后再用TO_TIMESTAMP将其转换成Timestamp。
