21、Jenkins 进阶：k8s部署jenkins及动态slave
一、部署jenkins master
1.创建Deployment YAML文件
apiVersion: apps/v1
kind: Deployment
metadata:
name: jenkins
namespace: kube-ops
spec:
replicas: 1
selector:
matchLabels:
app: jenkins
template:
metadata:
labels:
app: jenkins
spec:
serviceAccount: jenkins
containers:
- name: jenkins
image: jenkins/jenkins:lts
ports:
- containerPort: 8080
name: web
protocol: TCP
- containerPort: 50000
name: agent
protocol: TCP
resources:
limits:
cpu: 1000m
memory: 1Gi
requests:
cpu: 500m
memory: 512Mi
livenessProbe:
httpGet:
path: /login
port: 8080
initialDelaySeconds: 120
timeoutSeconds: 5
failureThreshold: 12
readinessProbe:
httpGet:
path: /login
port: 8080
volumeMounts:
- name: jenkinshome
subPath: jenkins
mountPath: /var/jenkins_home
securityContext:
fsGroup: 1000
nodeSelector:
kubernetes.io/hostname: k8s-node01 因为测试环境没有分布式存储，所以需要指定节点
volumes:
- name: jenkinshome 使用的本地挂载，生产使用误用
hostPath:
path: /data
type: Directory
2.创建service YAML文件
apiVersion: v1
kind: Service
metadata:
name: jenkins
namespace: kube-ops
labels:
app: jenkins
spec:
selector:
app: jenkins
type: NodePort
ports:
- name: web
port: 8080
targetPort: web
nodePort: 30002
- name: agent
port: 50000
targetPort: agent
为了方便测试我将容器的 /var/jenkins_home 目录挂载到了一个名为jenkinshome 的 hostPath 上,同时绑定到了指定的node上,因为我用的是本地存储实际生产中建议将存储修改为持久存储,可以使用StorageClass 对象来自动创建.
为了方便我们测试，我们这里通过 NodePort 的形式来暴露 Jenkins 的 web 服务，固定为30002端口，另外还需要暴露一个 agent 的端口，这个端口主要是用于 Jenkins 的 master 和 slave 之间通信使用的。
3.创建serviceAccount YAML文件
我们这里还需要使用到一个拥有相关权限的 serviceAccount：jenkins，我们这里只是给 jenkins 赋予了一些必要的权限，当然如果你对 serviceAccount 的权限不是很熟悉的话，我们给这个 sa 绑定一个 cluster-admin 的集群角色权限也是可以的，当然这样具有一定的安全风险
apiVersion: v1
kind: ServiceAccount
metadata:
name: jenkins
namespace: kube-ops
---
kind: ClusterRole
apiVersion: rbac.authorization.k8s.io/v1
metadata:
name: jenkins
rules:
- apiGroups: ["extensions", "apps"]
resources: ["deployments"]
verbs: ["create", "delete", "get", "list", "watch", "patch", "update"]
- apiGroups: [""]
resources: ["services"]
verbs: ["create", "delete", "get", "list", "watch", "patch", "update"]
- apiGroups: [""]
resources: ["pods"]
verbs: ["create","delete","get","list","patch","update","watch"]
- apiGroups: [""]
resources: ["pods/exec"]
verbs: ["create","delete","get","list","patch","update","watch"]
- apiGroups: [""]
resources: ["pods/log"]
verbs: ["get","list","watch"]
- apiGroups: [""]
resources: ["secrets"]
verbs: ["get"]
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
name: jenkins
roleRef:
apiGroup: rbac.authorization.k8s.io
kind: ClusterRole
name: jenkins
subjects:
- kind: ServiceAccount
name: jenkins
namespace: kube-ops
4.创建相关资源及服务
# 再绑定的节点上操作，当前配置是k8s-node01
mkdir /data
chown -R 1000:1000 /data
kubectl create namespace kube-ops所有资源创建在kube-ops名称空间中,所以有需要先创建kube-ops名称空间
kubectl create -f jenkin-rbac.yaml 创建 rbac 相关的资源对象
kubectl create -f jenkins-deploy.yaml创建 Jenkins 服务
kubectl create -f jenkins-svc.yaml
kubectl get pods -n kube-ops确认生成的pod正常运行,通过任意节点的 IP:30002 端口就可以访问 jenkins 服务
kubectl get pods -n kube-ops
kubectl logs -n kube-ops jenkins-5c44df4686-jjl9f
kubectl exec -it -n kube-ops jenkins-5c44df4686-jjl9f -- /bin/bash
cat /var/jenkins_home/secrets/initialAdminPassword
5.安装配置jenkins
略，参考正常jenkins配置即可
二、通过模板部署动态slave

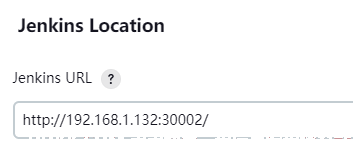

1.配置Jenkins URL
进入Manage Jenkins —> Configure System,添加Jenkins访问URL

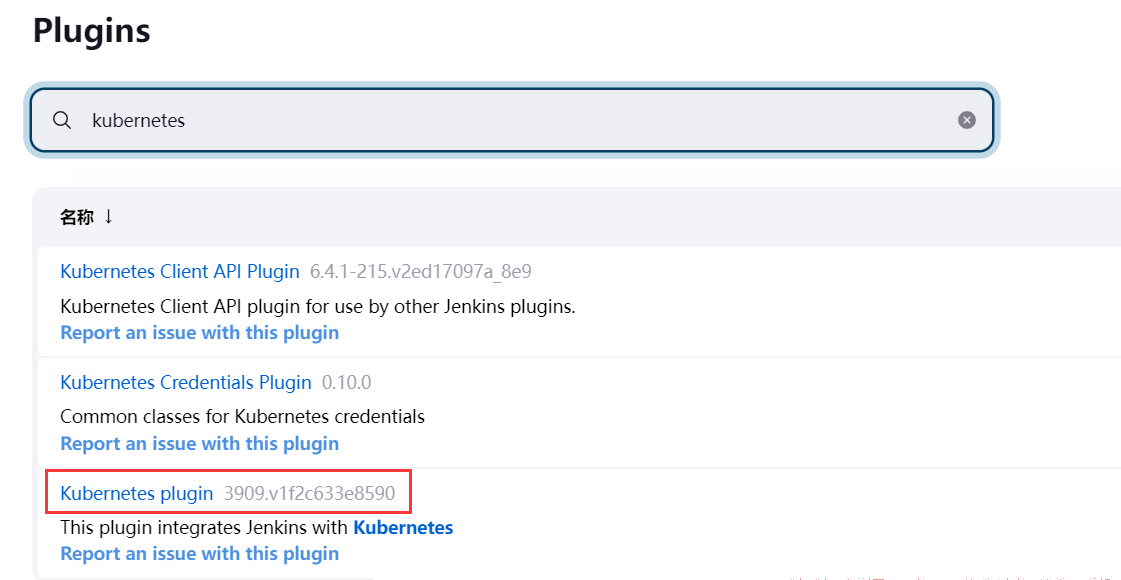

2.安装插件
3.配置插件

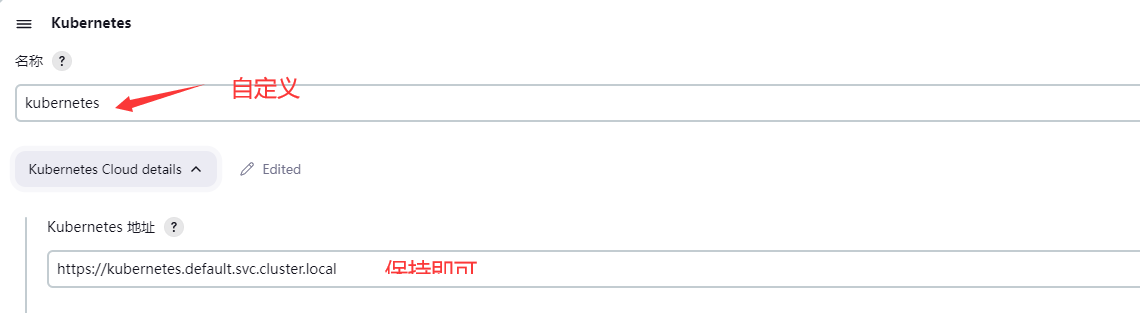

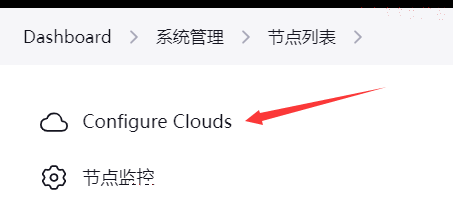

点击Manage Jenkins —> Configure System —> (拖到最下方)Add a new cloud —> 选择 Kubernetes，然后填写 Kubernetes 和 Jenkins 配置信息。
Jenkins 也是安装的 Kubernetes 环境中，那么可以直接使用 Kubernetes 集群内的 Kubernetes API 地址，如果 Jnekins 是在安装在 正常物理机或者虚拟机 环境中，那么使用 集群外的 Kubernetes API 地址，两个地址如下：
- 集群内地址：https://kubernetes.default.svc.cluster.local/
- 集群外地址：https://{Kubernetes 集群 IP}:6443

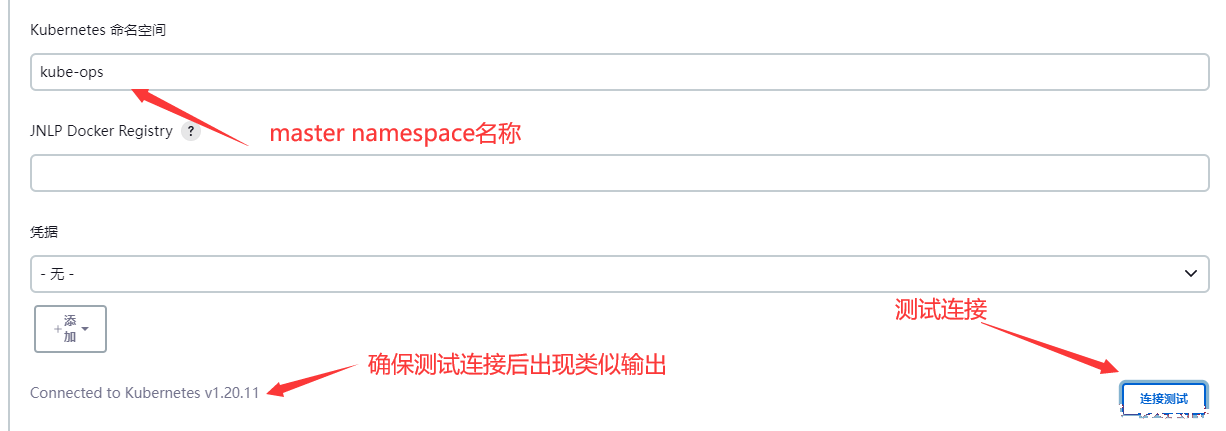

注意 namespace，我们这里填 kube-ops，然后点击**Test Connection**，如果出现 Connection test successful 的提示信息证明 Jenkins 已经可以和 Kubernetes 系统正常通信了
另外需要注意，如果这里 Test Connection 失败的话，很有可能是权限问题，这里就需要把我们创建的 jenkins 的 serviceAccount 对应的 secret 添加到这里的 Credentials 里面。

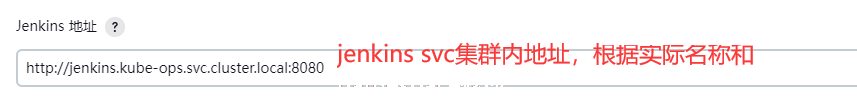

Jenkins URL 地址：http://jenkins.kube-ops.svc.cluster.local:8080，这里的Jenkins 地址 是供 Slave连接 Jenkins Master 节点用的，所以这里需要配置 Jenkins Master 的 URL 地址。
这里和上面一样，也是考虑 Jenkins 是部署在 Kubernetes集群内还是集群外，两个地址如下：
- 集群内地址：https://{Jenkins Pod 名称}.{Jenkins Pod 所在 Namespace}/{Jenkins 前缀}
- 集群外地址：https://{Kubernetes 集群 IP}:{Jenkins NodePort 端口}/{Jenkins 前缀}

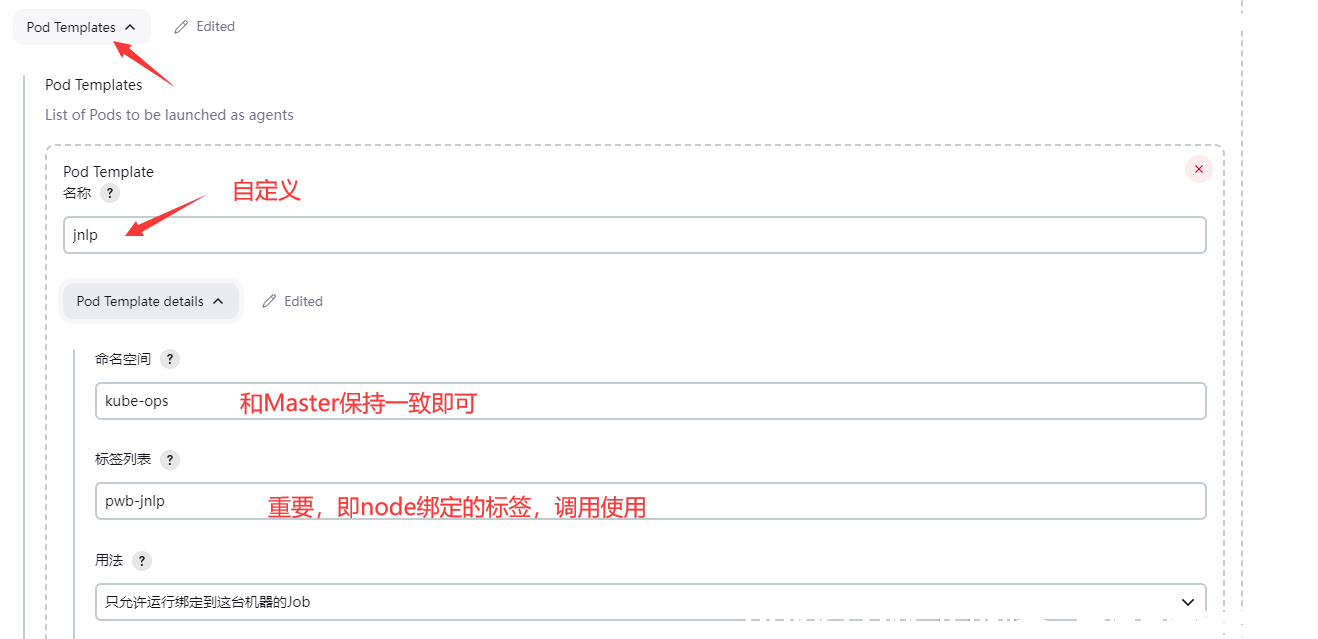

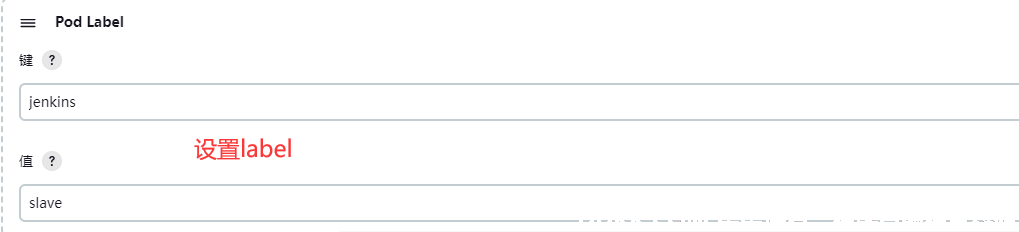

其实就是配置 Jenkins Slave 运行的 Pod 模板，命名空间我们同样是用 kube-ops，标签这里也非常重要，对于后面执行 Job 的时候需要用到该值，然后我们这里使用的是 jenkins/jnlp-slave:4.13.3-1-jdk11 这个镜像，和Master都是JDK11

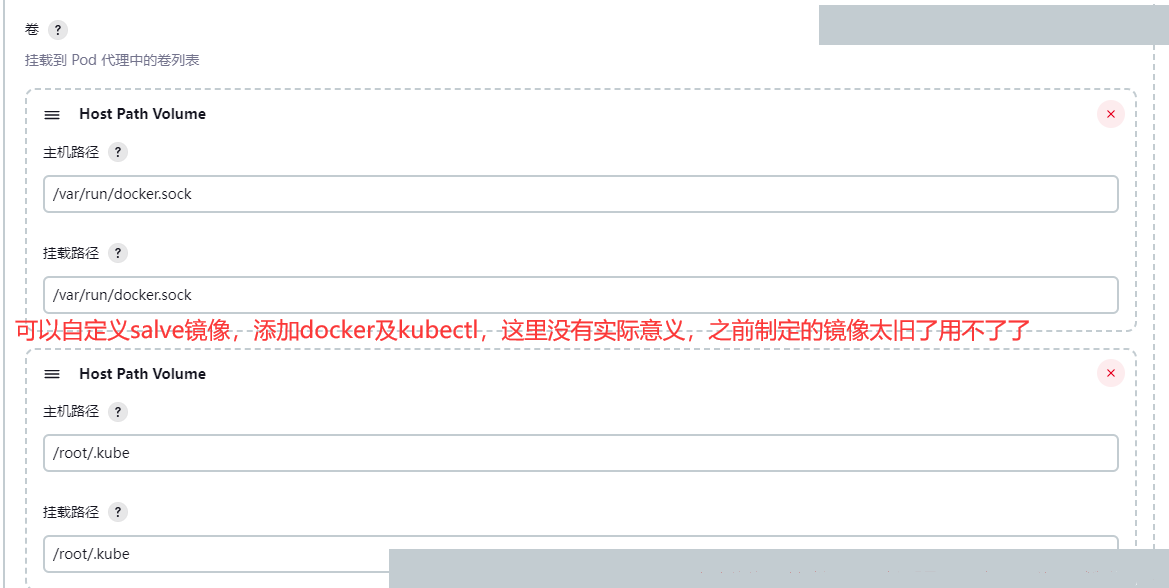

另外需要注意我们这里需要在下面挂载两个主机目录，一个是/var/run/docker.sock，该文件是用于 Pod 中的容器能够共享宿主机的 Docker，这就是大家说的 docker in docker 的方式，，另外一个目录下/root/.kube目录，我们将这个目录挂载到容器的 /root/.kube 目录下面这是为了让我们能够在 Pod 的容器中能够使用 kubectl 工具来访问我们的 Kubernetes 集群，方便我们后面在 Slave Pod 部署 Kubernetes 应用。但是需要自己在slavery的镜像做定制，添加docker及kubectl命令和权限修改

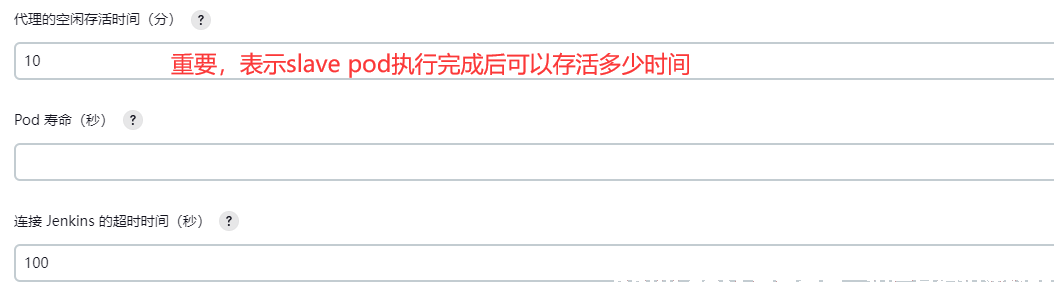

另外还有几个参数需要注意，如下图中的Time in minutes to retain agent/slave when idle，这个参数表示的意思是当处于空闲状态的时候保留 Slave Pod多长时间，这个参数最好我们保存默认就行了，如果你设置过大的话，Job 任务执行完成后，对应的 Slave Pod 就不会立即被销毁删除。

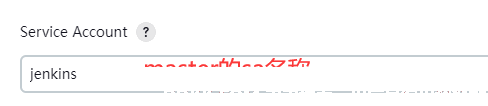

配置Jenkins pod Service Account
完整配置
4.验证

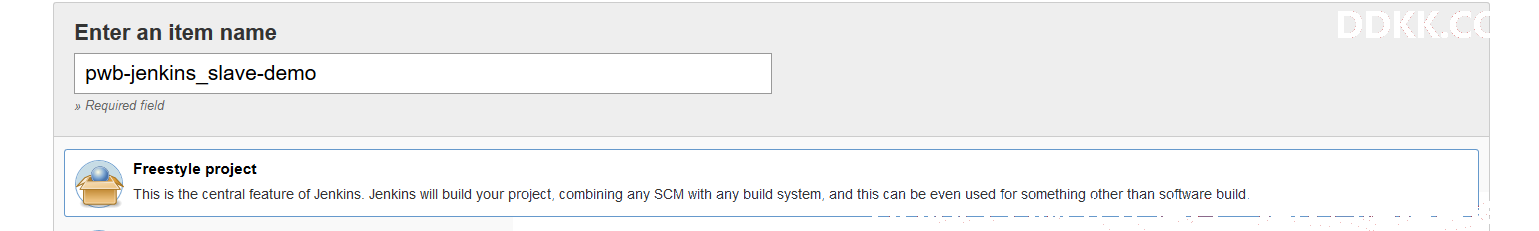

在Jenkins 首页点击 new item，创建一个测试的任务 pwb-slave-demo，然后我们选择 Freestyle project 类型

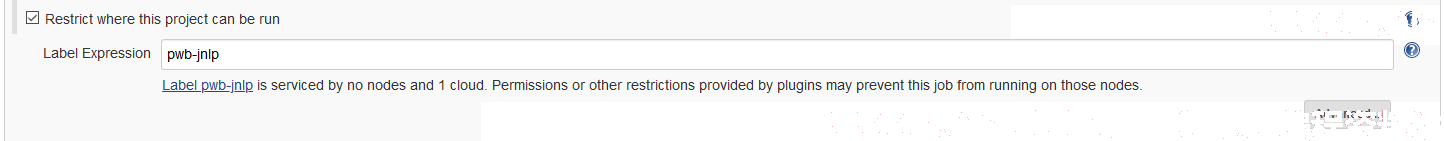

注意在下面的 Label Expression 这里要填入pwb-jnlp，就是前面我们配置的 Slave Pod 中的 Label，这两个地方必须保持一致

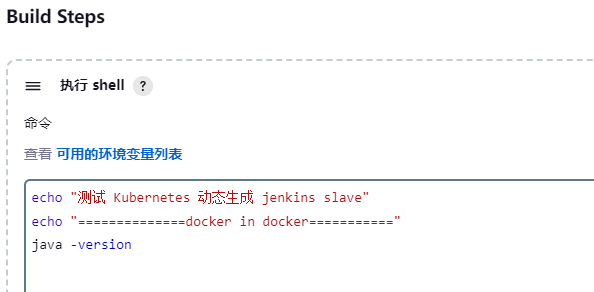

然后往下拉，在Build 区域选择Execute shell,并添加我们的测试命令
echo "测试 Kubernetes 动态生成 jenkins slave"
echo "==============docker in docker==========="
java -version
保存退出并点击Build Now,然后观察 Kubernetes 集群中 Pod 的变化
kubectl get pods -n kube-ops
NAME READY STATUS RESTARTS AGE
jenkins2-979756579-67trx 1/1 Running 0 5h40m
jnlp-qs1xz 1/1 Running 0 8s

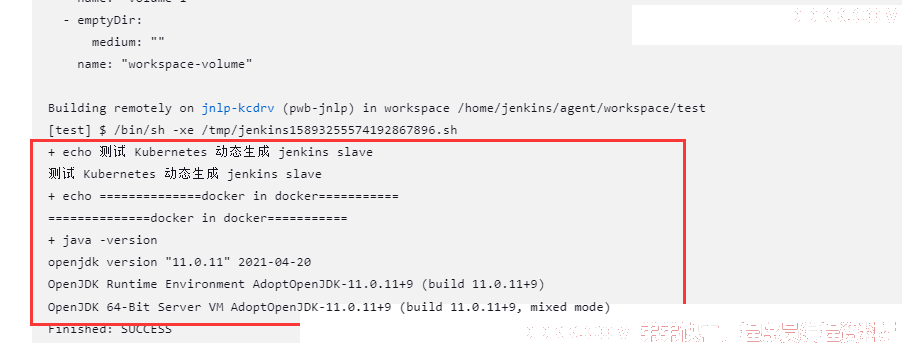

现在slave pod正在执行,点击查看执行日志
三、通过pipiline部署动态salve
1.创建pipeline项目，步骤略
2.编写pipeline
主要是格式，具体salve 镜像需要怎么配置可以通过yaml内容去调整
pipeline{
agent{
kubernetes{
label "test01"
cloud 'kubernetes' 此处需要注意值为cloud kubernetes的名称，不是固定写法
yaml '''
---
kind: Pod
apiVersion: v1
metadata:
labels:
k8s-app: jenkinsagent
name: jenkinsagent
namespace: kube-ops
spec:
containers:
- name: jenkinsagent
image: jenkins/jnlp-slave:4.13.3-1-jdk11
imagePullPolicy: IfNotPresent
resources:
limits:
cpu: 1000m
memory: 2Gi
requests:
cpu: 500m
memory: 512Mi
'''
}
}
stages{
stage("test"){
steps{
script{
sh "java -version & sleep 30"
}
}
}
}
}

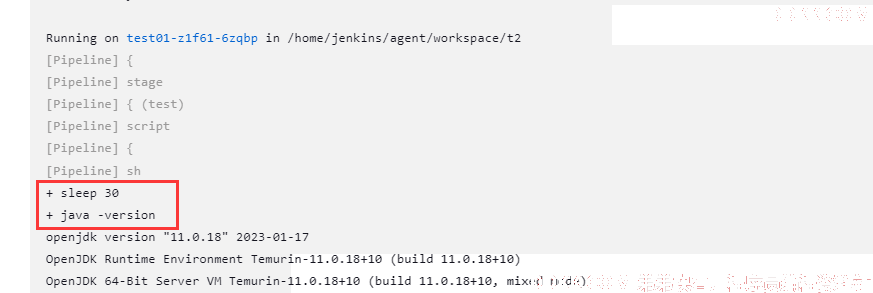

验证
