11、RocketMQ源码解析 - 刷盘机制
RocketMQ 刷盘支持同步刷盘和异步刷盘。为了了解其具体实现，我们以 Commitlog 的存储为例来说明 RocketMQ 是如何进行磁盘读写。
Comitlog#putMessage 首先将消息写入到 MappedFile,内存映射文件。然后根据刷盘策略刷写到磁盘，入口如下：
CommitLog#handleDiskFlush
public void handleDiskFlush(AppendMessageResult result, PutMessageResult putMessageResult, MessageExt messageExt) { // @1
// Synchronization flush
if (FlushDiskType.SYNC_FLUSH == this.defaultMessageStore.getMessageStoreConfig().getFlushDiskType()) { // @2
final GroupCommitService service = (GroupCommitService) this.flushCommitLogService;
if (messageExt.isWaitStoreMsgOK()) {
GroupCommitRequest request = new GroupCommitRequest(result.getWroteOffset() + result.getWroteBytes());
service.putRequest(request);
boolean flushOK = request.waitForFlush(this.defaultMessageStore.getMessageStoreConfig().getSyncFlushTimeout());
if (!flushOK) {
log.error("do groupcommit, wait for flush failed, topic: " + messageExt.getTopic() + " tags: " + messageExt.getTags()
+ " client address: " + messageExt.getBornHostString());
putMessageResult.setPutMessageStatus(PutMessageStatus.FLUSH_DISK_TIMEOUT);
}
} else {
service.wakeup();
}
}
// Asynchronous flush
else { // @3
if (!this.defaultMessageStore.getMessageStoreConfig().isTransientStorePoolEnable()) {
flushCommitLogService.wakeup();
} else {
commitLogService.wakeup();
}
}
}

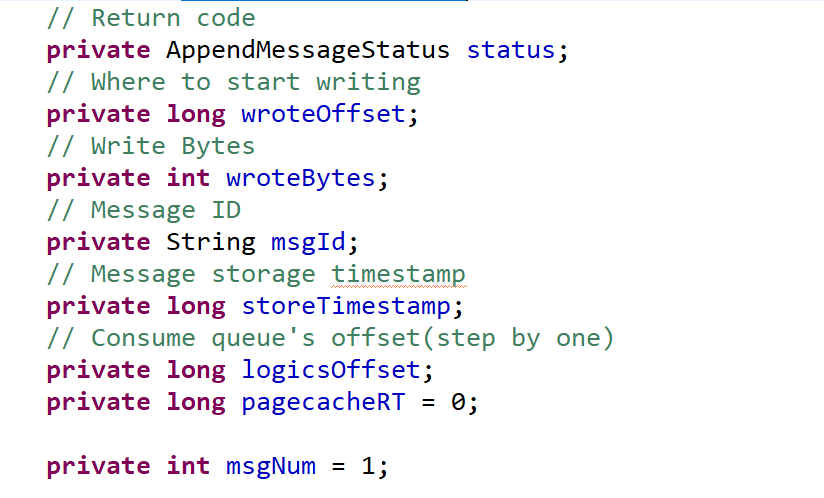

代码@1：AppendMessageResult 参数详解。 消息写入到 MappedFile（内存映射文件中，bytebuffer）中的结果，具体属性包含：
- wroteOffset
下一个写入的偏移量。 - wroteBytes
写入字节总长度。 - msgId
消息id。 - storeTimestamp
消息存储时间，也就是写入到 MappedFile 中的时间。 - logicOffset
逻辑的consumeque 偏移量。 - pagecacheRT
写入到 MappedByteBuffer (将消息内容写入到内存映射文件中的时长)。
代码@2：同步刷盘。
代码@3：异步刷盘。
1、同步刷盘线程

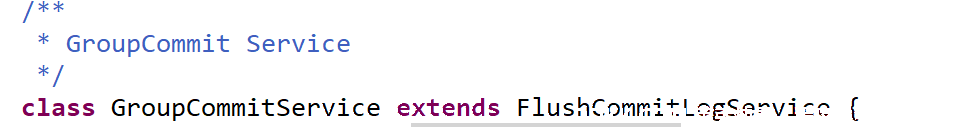

同步刷盘机制，核心实现类 CommitLog#GroupCommitService
同步刷盘核心类，竟然是一个线程，出乎我的意料。
1.1 核心属性
private volatile List<GroupCommitRequest> requestsWrite = new ArrayList<GroupCommitRequest>();
private volatile List<GroupCommitRequest> requestsRead = new ArrayList<GroupCommitRequest>();
- requestsWrite
写队列，主要用于向该线程添加刷盘任务。 - requestsRead
读队列，主要用于执行特定的刷盘任务，这是是 GroupCommitService 设计的一个亮点，把读写分离，每处理完requestsRead中的任务，就交换这两个队列。
1.2 putRequest 方法
添加刷盘任务。
public synchronized void putRequest(final GroupCommitRequest request) {
synchronized (this.requestsWrite) {
this.requestsWrite.add(request);
}
if (hasNotified.compareAndSet(false, true)) {
waitPoint.countDown(); // notify
}
}
该方法是很简单，就是将 GroupCommitReques t刷盘任务放入到 requestWrite 中，就返回了，但是这个类是处理同步刷盘的，那调用方什么时候才能知道该刷盘任务已经执行了呢？
不然能说是同步刷盘呢？这又是这个类另外一个设计亮点。为了解开这个疑点，首先看一下调用方法：
GroupCommitRequest request = new GroupCommitRequest(result.getWroteOffset() + result.getWroteBytes());
service.putRequest(request);
boolean flushOK = request.waitForFlush(this.defaultMessageStore.getMessageStoreConfig().getSyncFlushTimeout());
原来奥秘在这里，放入后会调用 request.waitForFlush, 类似于 Future 模式，在这方法里进行阻塞等待。
this.countDownLatch.await(timeout, TimeUnit.MILLISECONDS)，默认同步刷盘超时时间为5s,那就不需要怀疑了，刷盘后，肯定会调用 countDownLatch.countDown()。
GroupCommitRequest 具体类的工作机制就不细说了，其刷盘将调用的方法为：CommitLog.this.mappedFileQueue.flush(0);
在进入具体刷盘逻辑之前，我们再看下异步刷盘线程的实现。
2、异步刷盘线程
if (!this.defaultMessageStore.getMessageStoreConfig().isTransientStorePoolEnable()) {
flushCommitLogService.wakeup();
} else {
commitLogService.wakeup();
}
public boolean isTransientStorePoolEnable() {
return transientStorePoolEnable && FlushDiskType.ASYNC_FLUSH == getFlushDiskType()
&& BrokerRole.SLAVE != getBrokerRole();
}
什么是transientStorePoolEnable ，这个只能从 FlushRealTimeService 与 CommitRealTimeService 区别中来得出。
2.1 FlushRealTimeService 实现机制
class FlushRealTimeService extends FlushCommitLogService {
private long lastFlushTimestamp = 0;
private long printTimes = 0;
public void run() {
CommitLog.log.info(this.getServiceName() + " service started");
while (!this.isStopped()) {
boolean flushCommitLogTimed = CommitLog.this.defaultMessageStore.getMessageStoreConfig().isFlushCommitLogTimed(); // @1
int interval = CommitLog.this.defaultMessageStore.getMessageStoreConfig().getFlushIntervalCommitLog(); // @2
int flushPhysicQueueLeastPages = CommitLog.this.defaultMessageStore.getMessageStoreConfig().getFlushCommitLogLeastPages(); // @3
int flushPhysicQueueThoroughInterval =
CommitLog.this.defaultMessageStore.getMessageStoreConfig().getFlushCommitLogThoroughInterval(); // @4
boolean printFlushProgress = false;
// Print flush progress
long currentTimeMillis = System.currentTimeMillis();
if (currentTimeMillis >= (this.lastFlushTimestamp + flushPhysicQueueThoroughInterval)) {
this.lastFlushTimestamp = currentTimeMillis;
flushPhysicQueueLeastPages = 0;
printFlushProgress = (printTimes++ % 10) == 0;
}
try {
if (flushCommitLogTimed) {
Thread.sleep(interval);
} else {
this.waitForRunning(interval);
}
if (printFlushProgress) {
this.printFlushProgress();
}
long begin = System.currentTimeMillis();
CommitLog.this.mappedFileQueue.flush(flushPhysicQueueLeastPages);
long storeTimestamp = CommitLog.this.mappedFileQueue.getStoreTimestamp();
if (storeTimestamp > 0) {
CommitLog.this.defaultMessageStore.getStoreCheckpoint().setPhysicMsgTimestamp(storeTimestamp);
}
long past = System.currentTimeMillis() - begin;
if (past > 500) {
log.info("Flush data to disk costs {} ms", past);
}
} catch (Throwable e) {
CommitLog.log.warn(this.getServiceName() + " service has exception. ", e);
this.printFlushProgress();
}
}
// Normal shutdown, to ensure that all the flush before exit
boolean result = false;
for (int i = 0; i < RETRY_TIMES_OVER && !result; i++) {
result = CommitLog.this.mappedFileQueue.flush(0);
CommitLog.log.info(this.getServiceName() + " service shutdown, retry " + (i + 1) + " times " + (result ? "OK" : "Not OK"));
}
this.printFlushProgress();
CommitLog.log.info(this.getServiceName() + " service end");
}
代码@1：flushCommitLogTimed 这个主要是等待方法，如果为true,则使用Thread.sleep,如果是false使用waitForRunning。
代码@2：interval ：获取刷盘的间隔时间。
代码@3：flushPhysicQueueLeastPages：每次刷盘最少需要刷新的页。
代码@4：flushPhysicQueueThoroughInterval：如果上次刷新的时间+该值 小于当前时间，则改变flushPhysicQueueLeastPages =0，并每10次输出异常刷新进度。
代码@5：CommitLog.this.mappedFileQueue.flush(flushPhysicQueueLeastPages); 调用刷盘操作。
代码@6：设置检测点的StoreCheckpoint 的physicMsgTimestamp（commitlog文件的检测点，也就是记录最新刷盘的时间戳）
暂时不深入，在本节之后详细分析刷盘机制。
2.2 CommitRealTimeService
public void run() {
CommitLog.log.info(this.getServiceName() + " service started");
while (!this.isStopped()) {
int interval = CommitLog.this.defaultMessageStore.getMessageStoreConfig().getCommitIntervalCommitLog(); // @1
int commitDataLeastPages = CommitLog.this.defaultMessageStore.getMessageStoreConfig().getCommitCommitLogLeastPages(); // @2
int commitDataThoroughInterval =
CommitLog.this.defaultMessageStore.getMessageStoreConfig().getCommitCommitLogThoroughInterval(); // @3
long begin = System.currentTimeMillis();
if (begin >= (this.lastCommitTimestamp + commitDataThoroughInterval)) {
this.lastCommitTimestamp = begin;
commitDataLeastPages = 0;
}
try {
boolean result = CommitLog.this.mappedFileQueue.commit(commitDataLeastPages);
long end = System.currentTimeMillis();
if (!result) {
this.lastCommitTimestamp = end; // result = false means some data committed.
//now wake up flush thread.
flushCommitLogService.wakeup();
}
if (end - begin > 500) {
log.info("Commit data to file costs {} ms", end - begin);
}
this.waitForRunning(interval);
} catch (Throwable e) {
CommitLog.log.error(this.getServiceName() + " service has exception. ", e);
}
}
boolean result = false;
for (int i = 0; i < RETRY_TIMES_OVER && !result; i++) {
result = CommitLog.this.mappedFileQueue.commit(0);
CommitLog.log.info(this.getServiceName() + " service shutdown, retry " + (i + 1) + " times " + (result ? "OK" : "Not OK"));
}
CommitLog.log.info(this.getServiceName() + " service end");
}
}
代码@1：interval CommitRealTimeService 执行间隔
代码@2：commitDataLeastPages ：每次commit最少的页数
代码@3：与上面的对应，CommitRealTimeService 与 FlushRealTimeService 不同之处，是调用的方法不一样，
FlushRealTimeService 调用mappedFileQueue.flush，而CommitRealTimeService调用commit方法。
行文至此，我们只是了解异步刷盘，同步刷盘去线程的实现方式，接下来，是时候进入到刷盘具体逻辑，也就是 Commitlog mappedFileQueue。
3、刷盘机制实现
具体实现类：MappedFileQueue。
3.1 核心属性与构造方法
private static final int DELETE_FILES_BATCH_MAX = 10;
private final String storePath;
private final int mappedFileSize;
private final CopyOnWriteArrayList<MappedFile> mappedFiles = new CopyOnWriteArrayList<MappedFile>();
private final AllocateMappedFileService allocateMappedFileService;
private long flushedWhere = 0;
private long committedWhere = 0;
private volatile long storeTimestamp = 0;
public MappedFileQueue(final String storePath, int mappedFileSize,
AllocateMappedFileService allocateMappedFileService) {
this.storePath = storePath;
this.mappedFileSize = mappedFileSize;
this.allocateMappedFileService = allocateMappedFileService;
}
- MappedFileQueue
MappedFile 的队列，也就是 MappedFile 的容器。 - storePath
文件存储路径。 - mappedFileSize
单个MappedFile文件长度。 - mappedFiles
mappedFile集合。 - allocateMappedFileService
创建 MappedFileService。 - flushedWhere
刷盘位置。 - committedWhere
commit（已提交）位置。
我们以commitlog 为例来看一下 MappedFileQueue 在什么时候创建：
this.mappedFileQueue = new MappedFileQueue(defaultMessageStore.getMessageStoreConfig().getStorePathCommitLog(),
defaultMessageStore.getMessageStoreConfig().getMapedFileSizeCommitLog(), defaultMessageStore.getAllocateMappedFileService());
其中allocateMappedFileService 为 AllocateMappedFileService，MappedFileQueue 就是 MappedFile 的队列，也就是MappedFile的容器。
- storePath
文件存储路径。 - mappedFileSize
单个MappedFile文件长度。 - mappedFiles
mappedFile集合。 - allocateMappedFileService
创建 MappedFile 的主要实现类。 - flushedWhere
刷盘位置。 - committedWhere
commit（已提交）位置。
3.2 load
public boolean load() {
File dir = new File(this.storePath);
File[] files = dir.listFiles();
if (files != null) {
// ascending order
Arrays.sort(files);
for (File file : files) {
if (file.length() != this.mappedFileSize) {
log.warn(file + "\t" + file.length()
+ " length not matched message store config value, ignore it");
return true;
}
try {
MappedFile mappedFile = new MappedFile(file.getPath(), mappedFileSize);
mappedFile.setWrotePosition(this.mappedFileSize);
mappedFile.setFlushedPosition(this.mappedFileSize);
mappedFile.setCommittedPosition(this.mappedFileSize);
this.mappedFiles.add(mappedFile);
log.info("load " + file.getPath() + " OK");
} catch (IOException e) {
log.error("load file " + file + " error", e);
return false;
}
}
}
return true;
}
该方法主要是按顺序，创建 MappedFile，值得注意的是初始化时 wrotePosition、flushedPosition、committedPosition 全设置为最大值，这要怎么玩呢？是否还记得启动时需要恢复 commitlog、consume、index文件、（recover）方法，在删除无效文件时，会重置上述指针。
接下来，我们先梳理一下目前刷盘出现的关键属性，然后进入到刷盘机制的世界中来。
1、 MappedFileQueue与MappedFile的关系；
可以这样认为，MappedFile 代表一个个物理文件，而 MappedFileQueue 代表由一个个 MappedFile 组成的一个连续逻辑的大文件。并且每一个 MappedFile 的命名已该文件在整个文件序列中的偏移量来表示。 2、 MappedFileQueue；
1）flushedWhere: 整个刷新的偏移量，针对该MappedFileQueue。
2）committedWhere:当前提交的偏移量，针对该MappedFileQueue commit与flush的区别？ 3、 MappedFile；
1）wrotePosition :当前待写入位置。
2）committedPosition：已提交位置。
3）flushedPosition：已刷盘位置， 应满足：commitedPosition >= flushedPosition。
接下来，主要来看 MappedFileQueue 提交与刷盘实现逻辑。
3.3 MappedFileQueue#commit
public boolean commit(final int commitLeastPages) {
boolean result = true;
MappedFile mappedFile = this.findMappedFileByOffset(this.committedWhere, false); // @1
if (mappedFile != null) {
int offset = mappedFile.commit(commitLeastPages); // @2
long where = mappedFile.getFileFromOffset() + offset; // @3
result = where == this.committedWhere; // @4
this.committedWhere = where; // @5
}
return result;
}
代码@1：根据 committedWhere 找到具体的 MappedFile 文件。
代码@2：调用 MappedFile 的 commit 函数。
代码@3：mappedFile 返回的应该是当前 commit的偏移量，加上该文件开始的偏移，表示 MappedFileQueue 当前的提交偏移量。
代码@4：如果 result = true,则可以认为 MappedFile#commit 本次并没有执行 commit 操作。
代码@5：更新当前的 ccomitedWhere 指针。
接下来继续查看MappedFile#commit的实现。
public int commit(final int commitLeastPages) { // @1
if (writeBuffer == null) { // @2
//no need to commit data to file channel, so just regard wrotePosition as committedPosition.
return this.wrotePosition.get();
}
if (this.isAbleToCommit(commitLeastPages)) { // @3
if (this.hold()) {
commit0(commitLeastPages);
this.release();
} else {
log.warn("in commit, hold failed, commit offset = " + this.committedPosition.get());
}
}
// All dirty data has been committed to FileChannel.
if (writeBuffer != null && this.transientStorePool != null && this.fileSize == this.committedPosition.get()) {
this.transientStorePool.returnBuffer(writeBuffer);
this.writeBuffer = null;
}
return this.committedPosition.get();
}
代码@1：commitLeastPages 至少提交的页数，如果当前需要提交的数据所占的页数小于 commitLeastPages ，则不执行本次提交操作。
代码@2：如果 writeBuffer 等于null,则表示 IO 操作都是直接基于 FileChannel,所以此时返回当前可写的位置，作为committedPosition 即可，这里应该就有点 commit 是个啥意思了。如果数据先写入到 writeBuffer 中，则需要提交到FileChannel(MappedByteBuffer mappedByteBuffer)。
代码@3：判断是否可以执行提交操作。
protected boolean isAbleToCommit(final int commitLeastPages) {
int flush = this.committedPosition.get();
int write = this.wrotePosition.get();
if (this.isFull()) {
return true;
}
if (commitLeastPages > 0) {
return ((write / OS_PAGE_SIZE) - (flush / OS_PAGE_SIZE)) >= commitLeastPages;
}
return write > flush;
}
@1：如果文件写满（this.fileSize == this.wrotePosition.get()) 则可以执行 commit。
@2：如果有最小提交页数要求，则（当前写入位置/ pagesize(4k) - 当前flush位置/pagesize(4k) 大于commitLeastPages时，再提交。
@3：如果没有最新提交页数要求，则只有当前写入位置大于 flush，则可提交。
@4：执行具体的提交操作。
protected void commit0(final int commitLeastPages) {
int writePos = this.wrotePosition.get();
int lastCommittedPosition = this.committedPosition.get();
if (writePos - this.committedPosition.get() > 0) {
try {
ByteBuffer byteBuffer = writeBuffer.slice(); // @1
byteBuffer.position(lastCommittedPosition);
byteBuffer.limit(writePos);
this.fileChannel.position(lastCommittedPosition);
this.fileChannel.write(byteBuffer); // @2
this.committedPosition.set(writePos); // @3
} catch (Throwable e) {
log.error("Error occurred when commit data to FileChannel.", e);
}
}
}
代码@1：这里使用 slice 方法，主要是用的同一片内存空间，但单独的指针。
代码@2：将 bytebuf 当前 上一次 commitedPosition + 当前写位置这些数据全部写入到 FileChannel中，commit 的作用原来是将writeBuffer 中的数据写入到 FileChannel 中。
代码@3：更新committedPosition的位置。
讲到这里，commit 的作用就非常明白了，为了加深理解，该是来理解MappedFile几个核心属性的时候了。
protected int fileSize;
protected FileChannel fileChannel;
protected ByteBuffer writeBuffer = null;
protected TransientStorePool transientStorePool = null;
private long fileFromOffset;
private File file；
private MappedByteBuffer mappedByteBuffer；
- int fileSize
单个文件的大小。 - FileChannel fileChannel
文件通道。 - ByteBuffer writeBuffer
写入buffer，如果开启了 transientStorePoolEnable 时不为空，writeBuffer 使用堆外内存，消息先进入到堆外内存中。 - TransientStorePool transientStorePool
writeBuffer 池，只有在开启 transientStorePoolEnable 时生效，默认为5个。 - long fileFromOffset
该文件的起始偏移量。 - File file
物理文件。 - MappedByteBuffer mappedByteBuffer
内存映射，操作系统的 PageCache。
接下来我们再看一下 flush 方法，其实基本明了了，就是调用 FileChannel 的 force() 方法。
3.4 MappedFileQueue#flush
public boolean flush(final int flushLeastPages) {
boolean result = true;
MappedFile mappedFile = this.findMappedFileByOffset(this.flushedWhere, false);
if (mappedFile != null) {
long tmpTimeStamp = mappedFile.getStoreTimestamp();
int offset = mappedFile.flush(flushLeastPages);
long where = mappedFile.getFileFromOffset() + offset;
result = where == this.flushedWhere;
this.flushedWhere = where;
if (0 == flushLeastPages) {
this.storeTimestamp = tmpTimeStamp;
}
}
return result;
}
/**
* @return The current flushed position
*/
public int flush(final int flushLeastPages) {
if (this.isAbleToFlush(flushLeastPages)) {
if (this.hold()) {
int value = getReadPosition();
try {
//We only append data to fileChannel or mappedByteBuffer, never both.
if (writeBuffer != null || this.fileChannel.position() != 0) {
this.fileChannel.force(false);
} else {
this.mappedByteBuffer.force();
}
} catch (Throwable e) {
log.error("Error occurred when force data to disk.", e);
}
this.flushedPosition.set(value);
this.release();
} else {
log.warn("in flush, hold failed, flush offset = " + this.flushedPosition.get());
this.flushedPosition.set(getReadPosition());
}
}
return this.getFlushedPosition();
}
具体代码很好理解，就不一一分析了,就时调用 FileChannel 或 MappedByteBuffer 的 force 方法。
4、总结
RocketMQ的刷盘机制就介绍到这，我们再简单做个总结。
先讲一下 RocketMQ 的存储设计亮点：（以CommitLog为例）。
单个commitlog 文件，默认大小为 1G,由多个 commitlog 文件来存储所有的消息，commitlog 文件的命名以该文件在整个commitlog中的偏移量来命名，举例如下。
例如一个 commitlog 文件，1024个字节。
第一个文件： 00000000000000000000
第二个文件： 00000000000000001024
MappedFile 封装一个一个的 CommitLog 文件，而 MappedFileQueue 就是封装的就是一个逻辑的 commitlog 文件。mappedFile队列，从小到大排列。
使用内存映射机制，MappedByteBuffer, 具体封装类为MappedFile。
1、同步刷盘每次发送消息，消息都直接存储在 MapFile 的 mappdByteBuffer，然后直接调用 force() 方法刷写到磁盘，等到 force 刷盘成功后，再返回给调用方（GroupCommitRequest#waitForFlush）就是其同步调用的实现。
2、 异步刷盘；
分为两种情况，是否开启堆外内存缓存池，具体配置参数：MessageStoreConfig#transientStorePoolEnable。
1）transientStorePoolEnable = true
消息在追加时，先放入到 writeBuffer 中，然后定时 commit 到 FileChannel,然后定时flush。
2）transientStorePoolEnable=false（默认）
消息追加时，直接存入 MappedByteBuffer(pageCache) 中，然后定时 flush。
MappedFile 重要的指针：
- wrotePosition
当前写入的指针。 - committedPosition
上一次提交的指针 (transientStorePoolEnable=true时有效)。 - flushedPosition
上一次flush的指针。 - OS_PAGE_SIZE = 1024 * 4
一页大小，4K。
flushedPosition <= committedPosition <= wrotePosition <= fileSIze
