03、RocketMQ源码解析 - CommitLog消息存储机制

本文重点分析 Broker 接收到生产者发送消息请求后如何存储在 Broker 上，本文暂不关注事务消息机制。

RocketMQ 的存储核心类为 DefaultMessageStore,存储消息的入口方法为：putMessage。

在深入学习消息存储之前，我们先大概了解一下DefaultMessageStore的属性与构造方法。

1、消息存储分析

1.1 DefaultMessageStore 概要

其核心属性如下：

messageStoreConfig
存储相关的配置，例如存储路径、commitLog文件大小，刷盘频次等等。
CommitLog commitLog
comitLog 的核心处理类，消息存储在 commitlog 文件中。
ConcurrentMap<String* topic *, ConcurrentMap<Integer* queueId *, ConsumeQueue>>` consumeQueueTable
topic 的队列信息。
FlushConsumeQueueService flushConsumeQueueService
ConsumeQueue 刷盘服务线程。
CleanCommitLogService cleanCommitLogService
commitLog 过期文件删除线程。
CleanConsumeQueueService cleanConsumeQueueService
consumeQueue 过期文件删除线程。
IndexService indexService
索引服务。
AllocateMappedFileService allocateMappedFileService
MappedFile 分配线程，RocketMQ 使用内存映射处理 commitlog、consumeQueue文件。
ReputMessageService reputMessageService
reput 转发线程（负责 Commitlog 转发到 Consumequeue、Index文件）。
HAService haService
主从同步实现服务。
ScheduleMessageService scheduleMessageService
定时任务调度器，执行定时任务。
StoreStatsService storeStatsService
存储统计服务。
TransientStorePool transientStorePool
ByteBuffer 池，后文会详细使用。
RunningFlags runningFlags
存储服务状态。
BrokerStatsManager brokerStatsManager
Broker 统计服务。
MessageArrivingListener messageArrivingListener
消息达到监听器。
StoreCheckpoint storeCheckpoint
刷盘检测点。
LinkedList<CommitLogDispatcher> dispatcherList
转发 comitlog 日志，主要是从 commitlog 转发到 consumeQueue、index 文件。

上面这些属性，是整个消息存储的核心，也是我们需要重点关注与理解的（将会在本系列一一介绍到）。

接下来，先从 putMessage 为入口，一起探究整个消息存储全过程。

1.2 消息存储流程

1.2.1 DefaultMessageStore.putMessage

public PutMessageResult putMessage(MessageExtBrokerInner msg) {
    if (this.shutdown) {
        log.warn("message store has shutdown, so putMessage is forbidden");
        return new PutMessageResult(PutMessageStatus.SERVICE_NOT_AVAILABLE, null);
    }

    if (BrokerRole.SLAVE == this.messageStoreConfig.getBrokerRole()) {
        long value = this.printTimes.getAndIncrement();
        if ((value % 50000) == 0) {
            log.warn("message store is slave mode, so putMessage is forbidden ");
        }

        return new PutMessageResult(PutMessageStatus.SERVICE_NOT_AVAILABLE, null);
    }

    if (!this.runningFlags.isWriteable()) {
        long value = this.printTimes.getAndIncrement();
        if ((value % 50000) == 0) {
            log.warn("message store is not writeable, so putMessage is forbidden " + this.runningFlags.getFlagBits());
        }

        return new PutMessageResult(PutMessageStatus.SERVICE_NOT_AVAILABLE, null);
    } else {
        this.printTimes.set(0);
    }

    if (msg.getTopic().length() > Byte.MAX_VALUE) {
        log.warn("putMessage message topic length too long " + msg.getTopic().length());
        return new PutMessageResult(PutMessageStatus.MESSAGE_ILLEGAL, null);
    }

    if (msg.getPropertiesString() != null && msg.getPropertiesString().length() > Short.MAX_VALUE) {
        log.warn("putMessage message properties length too long " + msg.getPropertiesString().length());
        return new PutMessageResult(PutMessageStatus.PROPERTIES_SIZE_EXCEEDED, null);
    }

    if (this.isOSPageCacheBusy()) {    //@1
        return new PutMessageResult(PutMessageStatus.OS_PAGECACHE_BUSY, null);
    }

    long beginTime = this.getSystemClock().now();
    PutMessageResult result = this.commitLog.putMessage(msg);    // @2

    long eclipseTime = this.getSystemClock().now() - beginTime;
    if (eclipseTime > 500) {
        log.warn("putMessage not in lock eclipse time(ms)={}, bodyLength={}", eclipseTime, msg.getBody().length);
    }
    this.storeStatsService.setPutMessageEntireTimeMax(eclipseTime);   //@3

    if (null == result || !result.isOk()) {                                                      //@4
        this.storeStatsService.getPutMessageFailedTimes().incrementAndGet();
    }

    return result;
}

代码@1：检测操作系统页写入是否繁忙。

@Override
public boolean isOSPageCacheBusy() {
    long begin = this.getCommitLog().getBeginTimeInLock();
    long diff = this.systemClock.now() - begin;

    if (diff < 10000000 //
        && diff > this.messageStoreConfig.getOsPageCacheBusyTimeOutMills()) {
        return true;
    }

    return false;
}

代码@2：将日志写入CommitLog 文件，具体实现类 CommitLog。

代码@3：记录相关统计信息。

代码@4：记录写commitlog 失败次数。

1.2.2 CommitLog.putMessage

public PutMessageResult putMessage(final MessageExtBrokerInner msg) {
    // Set the storage time
    msg.setStoreTimestamp(System.currentTimeMillis());
    // Set the message body BODY CRC (consider the most appropriate setting
    // on the client)
    msg.setBodyCRC(UtilAll.crc32(msg.getBody()));
    // Back to Results
    AppendMessageResult result = null;

    StoreStatsService storeStatsService = this.defaultMessageStore.getStoreStatsService();

    String topic = msg.getTopic();
    int queueId = msg.getQueueId();

    final int tranType = MessageSysFlag.getTransactionValue(msg.getSysFlag());    // @1
    if (tranType == MessageSysFlag.TRANSACTION_NOT_TYPE//
        || tranType == MessageSysFlag.TRANSACTION_COMMIT_TYPE) {    // @2
        // Delay Delivery
        if (msg.getDelayTimeLevel() > 0) {
            if (msg.getDelayTimeLevel() > this.defaultMessageStore.getScheduleMessageService().getMaxDelayLevel()) {
                msg.setDelayTimeLevel(this.defaultMessageStore.getScheduleMessageService().getMaxDelayLevel());
            }

            topic = ScheduleMessageService.SCHEDULE_TOPIC;
            queueId = ScheduleMessageService.delayLevel2QueueId(msg.getDelayTimeLevel());

            // Backup real topic, queueId
            MessageAccessor.putProperty(msg, MessageConst.PROPERTY_REAL_TOPIC, msg.getTopic());
            MessageAccessor.putProperty(msg, MessageConst.PROPERTY_REAL_QUEUE_ID, String.valueOf(msg.getQueueId()));
            msg.setPropertiesString(MessageDecoder.messageProperties2String(msg.getProperties()));

            msg.setTopic(topic);
            msg.setQueueId(queueId);
        }
    }

    long eclipseTimeInLock = 0;
    MappedFile unlockMappedFile = null;
    MappedFile mappedFile = this.mappedFileQueue.getLastMappedFile();    // @3

    putMessageLock.lock(); //spin or ReentrantLock ,depending on store config    //@4
    try {
        long beginLockTimestamp = this.defaultMessageStore.getSystemClock().now();
        this.beginTimeInLock = beginLockTimestamp;

        // Here settings are stored timestamp, in order to ensure an orderly
        // global
        msg.setStoreTimestamp(beginLockTimestamp);

        if (null == mappedFile || mappedFile.isFull()) {
            mappedFile = this.mappedFileQueue.getLastMappedFile(0); // Mark: NewFile may be cause noise
        }
        if (null == mappedFile) {
            log.error("create maped file1 error, topic: " + msg.getTopic() + " clientAddr: " + msg.getBornHostString());
            beginTimeInLock = 0;
            return new PutMessageResult(PutMessageStatus.CREATE_MAPEDFILE_FAILED, null);
        }         // @5

        result = mappedFile.appendMessage(msg, this.appendMessageCallback);   // @6
        switch (result.getStatus()) {
            case PUT_OK:
                break;
            case END_OF_FILE:
                unlockMappedFile = mappedFile;
                // Create a new file, re-write the message
                mappedFile = this.mappedFileQueue.getLastMappedFile(0);
                if (null == mappedFile) {
                    // XXX: warn and notify me
                    log.error("create maped file2 error, topic: " + msg.getTopic() + " clientAddr: " + msg.getBornHostString());
                    beginTimeInLock = 0;
                    return new PutMessageResult(PutMessageStatus.CREATE_MAPEDFILE_FAILED, result);
                }
                result = mappedFile.appendMessage(msg, this.appendMessageCallback);
                break;
            case MESSAGE_SIZE_EXCEEDED:
            case PROPERTIES_SIZE_EXCEEDED:
                beginTimeInLock = 0;
                return new PutMessageResult(PutMessageStatus.MESSAGE_ILLEGAL, result);
            case UNKNOWN_ERROR:
                beginTimeInLock = 0;
                return new PutMessageResult(PutMessageStatus.UNKNOWN_ERROR, result);
            default:
                beginTimeInLock = 0;
                return new PutMessageResult(PutMessageStatus.UNKNOWN_ERROR, result);
        }

        eclipseTimeInLock = this.defaultMessageStore.getSystemClock().now() - beginLockTimestamp;
        beginTimeInLock = 0;
    } finally {
        putMessageLock.unlock();
    }

    if (eclipseTimeInLock > 500) {
        log.warn("[NOTIFYME]putMessage in lock cost time(ms)={}, bodyLength={} AppendMessageResult={}", eclipseTimeInLock, msg.getBody().length, result);
    }

    if (null != unlockMappedFile && this.defaultMessageStore.getMessageStoreConfig().isWarmMapedFileEnable()) {
        this.defaultMessageStore.unlockMappedFile(unlockMappedFile);
    }

    PutMessageResult putMessageResult = new PutMessageResult(PutMessageStatus.PUT_OK, result);

    // Statistics
    storeStatsService.getSinglePutMessageTopicTimesTotal(msg.getTopic()).incrementAndGet();
    storeStatsService.getSinglePutMessageTopicSizeTotal(topic).addAndGet(result.getWroteBytes());

    handleDiskFlush(result, putMessageResult, msg);   // @7
    handleHA(result, putMessageResult, msg);            //@8

    return putMessageResult;
}

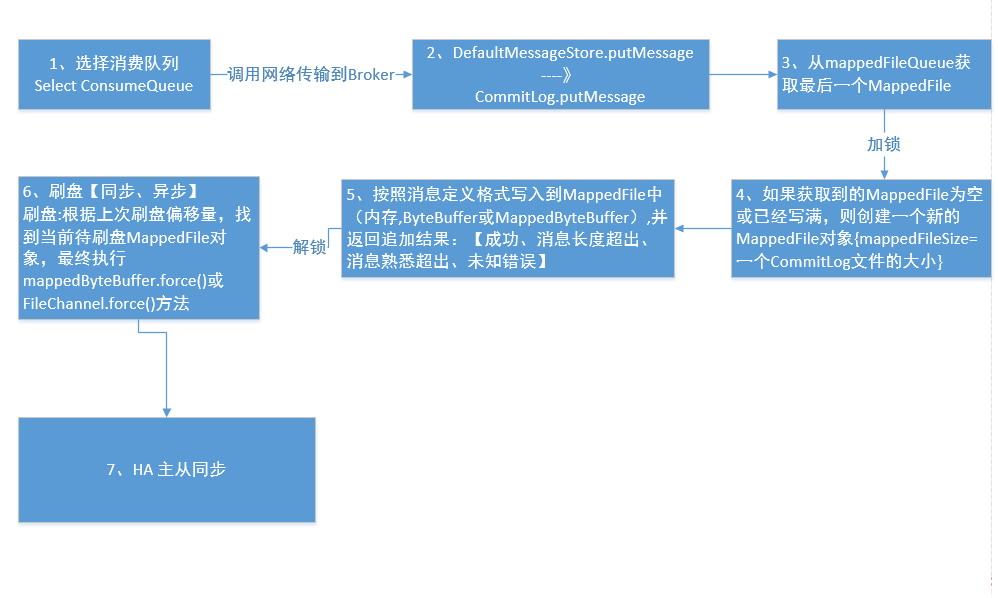

先对ComitLog 写入消息做一个简单描述，然后需要详细探究每个步骤的实现。

代码@1：获取消息类型（事务消息，非事务消息，Commit消息。

代码@3：获取一个 MappedFile 对象，内存映射的具体实现。

代码@4，追加消息需要加锁，串行化处理。

代码@5：验证代码@3的 MappedFile 对象，获取一个可用的 MappedFile (如果没有，则创建一个)。

代码@6：通过MappedFile对象写入文件。

代码@7：根据刷盘策略刷盘。

代码@8：主从同步。

1.3 存储核心类分析

1.3.1 源码解析MappedFile

1.3.1.1 MappedFile 基础属性

public static final int OS_PAGE_SIZE = 1024 * 4;   // 4K
private static final AtomicLong TOTAL_MAPPED_VIRTUAL_MEMORY = new AtomicLong(0);
private static final AtomicInteger TOTAL_MAPPED_FILES = new AtomicInteger(0);
protected final AtomicInteger wrotePosition = new AtomicInteger(0);
protected final AtomicInteger committedPosition = new AtomicInteger(0);
private final AtomicInteger flushedPosition = new AtomicInteger(0);
protected int fileSize;
protected FileChannel fileChannel;
/**
* Message will put to here first, and then reput to FileChannel if writeBuffer is not null.
*/
protected ByteBuffer writeBuffer = null;
protected TransientStorePool transientStorePool = null;
private String fileName;
private long fileFromOffset;
private File file;
private MappedByteBuffer mappedByteBuffer;
private volatile long storeTimestamp = 0;
private boolean firstCreateInQueue = false;

OS_PAGE_SIZE

OSpage大小，4K。

TOTAL_MAPPED_VIRTUAL_MEMORY
类变量，所有 MappedFile 实例已使用字节总数。
TOTAL_MAPPED_FILES
MappedFile 个数。
wrotePosition
当前MappedFile对象当前写指针。
committedPosition
当前提交的指针。
flushedPosition
当前刷写到磁盘的指针。
fileSize
文件总大小。
fileChannel
文件通道。
writeBuffer
如果开启了transientStorePoolEnable，消息会写入堆外内存，然后提交到 PageCache 并最终刷写到磁盘。
TransientStorePool transientStorePool
ByteBuffer的缓冲池，堆外内存，transientStorePoolEnable 为 true 时生效。
fileName
文件名称。
fileFromOffset
文件序号,代表该文件代表的文件偏移量。
File file
文件对象。
MappedByteBuffer mappedByteBuffer
对应操作系统的 PageCache。
storeTimestamp
最后一次存储时间戳。

1.3.1.2 初始化

private void init(final String fileName, final int fileSize) throws IOException {
    this.fileName = fileName;
    this.fileSize = fileSize;
    this.file = new File(fileName);
    this.fileFromOffset = Long.parseLong(this.file.getName());
    boolean ok = false;

    ensureDirOK(this.file.getParent());

    try {
        this.fileChannel = new RandomAccessFile(this.file, "rw").getChannel();
        this.mappedByteBuffer = this.fileChannel.map(MapMode.READ_WRITE, 0, fileSize);
        TOTAL_MAPPED_VIRTUAL_MEMORY.addAndGet(fileSize);
        TOTAL_MAPPED_FILES.incrementAndGet();
        ok = true;
    } catch (FileNotFoundException e) {
        log.error("create file channel " + this.fileName + " Failed. ", e);
        throw e;
    } catch (IOException e) {
        log.error("map file " + this.fileName + " Failed. ", e);
        throw e;
    } finally {
        if (!ok && this.fileChannel != null) {
            this.fileChannel.close();
        }
    }
}

初始化FileChannel、mappedByteBuffer 等。

1.3.1.3 appendMessagesInner 消息写入

public AppendMessageResult appendMessagesInner(final MessageExt messageExt, final AppendMessageCallback cb) {
    assert messageExt != null;
    assert cb != null;

    int currentPos = this.wrotePosition.get();    // @1

    if (currentPos < this.fileSize) {
        ByteBuffer byteBuffer = writeBuffer != null ? writeBuffer.slice() : this.mappedByteBuffer.slice();
        byteBuffer.position(currentPos);
        AppendMessageResult result = null;
        if (messageExt instanceof MessageExtBrokerInner) {   // @2
            result = cb.doAppend(this.getFileFromOffset(), byteBuffer, this.fileSize - currentPos, (MessageExtBrokerInner) messageExt);
        } else if (messageExt instanceof MessageExtBatch) {
            result = cb.doAppend(this.getFileFromOffset(), byteBuffer, this.fileSize - currentPos, (MessageExtBatch)messageExt);
        } else {
            return new AppendMessageResult(AppendMessageStatus.UNKNOWN_ERROR);
        }
        this.wrotePosition.addAndGet(result.getWroteBytes());     // @4
        this.storeTimestamp = result.getStoreTimestamp();
        return result;
    }
    log.error("MappedFile.appendMessage return null, wrotePosition: {} fileSize: {}", currentPos,  this.fileSize);
    return new AppendMessageResult(AppendMessageStatus.UNKNOWN_ERROR);
}

代码@1：获取当前写入位置。

代码@2：根据消息类型，是批量消息还是单个消息，进入相应的处理。

代码@3：消息写入实现。

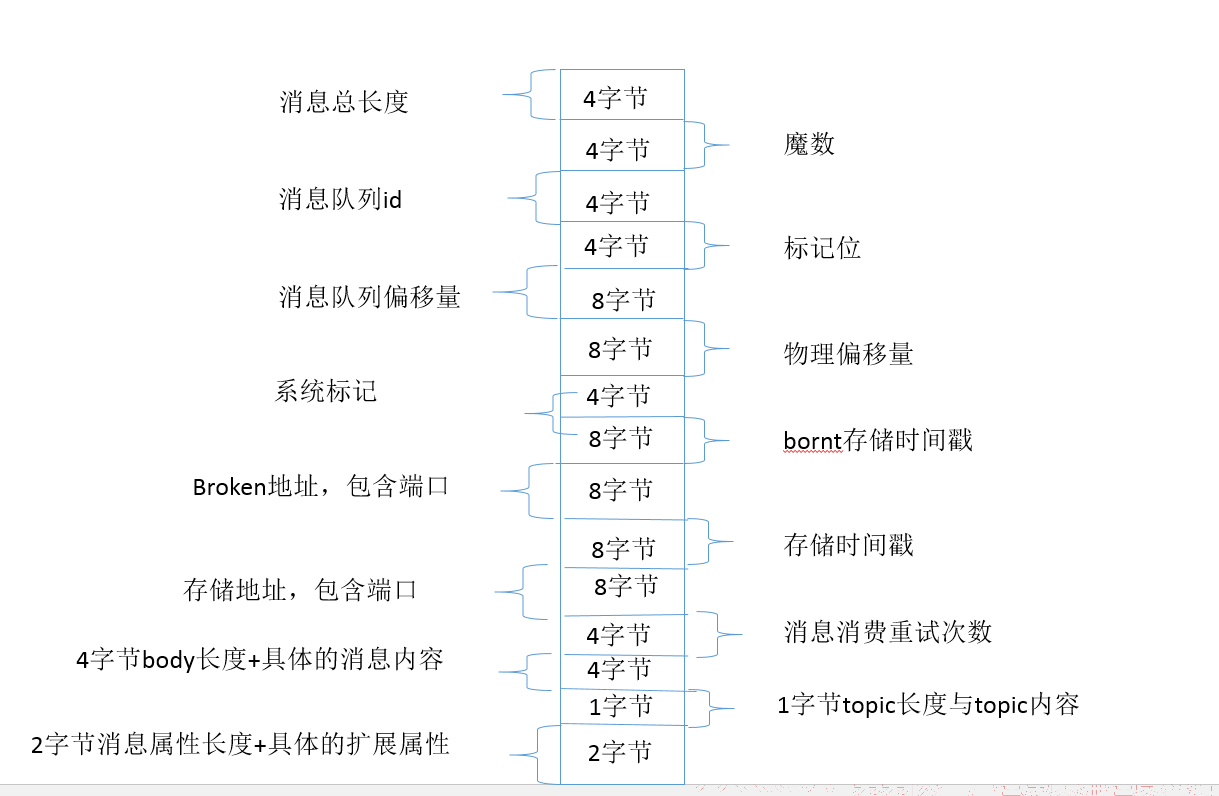

接下看具体的消息写入逻辑，代码来源于 CommitLog $ DefaultAppendMessageCallback。

public AppendMessageResult doAppend(final long fileFromOffset, final ByteBuffer byteBuffer, final int maxBlank,
    final MessageExtBrokerInner msgInner) {   //@1
    // STORETIMESTAMP + STOREHOSTADDRESS + OFFSET <br>

    // PHY OFFSET
    long wroteOffset = fileFromOffset + byteBuffer.position();

    this.resetByteBuffer(hostHolder, 8);
    String msgId = MessageDecoder.createMessageId(this.msgIdMemory, msgInner.getStoreHostBytes(hostHolder), wroteOffset);  //@2

    // Record ConsumeQueue information      //@3start
    keyBuilder.setLength(0);
    keyBuilder.append(msgInner.getTopic());
    keyBuilder.append('-');
    keyBuilder.append(msgInner.getQueueId());
    String key = keyBuilder.toString();
    Long queueOffset = CommitLog.this.topicQueueTable.get(key);
    if (null == queueOffset) {
        queueOffset = 0L;
        CommitLog.this.topicQueueTable.put(key, queueOffset);
    }   //@3 end

    // Transaction messages that require special handling       //@4 start
    final int tranType = MessageSysFlag.getTransactionValue(msgInner.getSysFlag());
    switch (tranType) {
        // Prepared and Rollback message is not consumed, will not enter the
        // consumer queuec
        case MessageSysFlag.TRANSACTION_PREPARED_TYPE:
        case MessageSysFlag.TRANSACTION_ROLLBACK_TYPE:
            queueOffset = 0L;
            break;
        case MessageSysFlag.TRANSACTION_NOT_TYPE:
        case MessageSysFlag.TRANSACTION_COMMIT_TYPE:
        default:
            break;
    }   // @4 end

    /**
     * Serialize message
     */
    final byte[] propertiesData =
        msgInner.getPropertiesString() == null ? null : msgInner.getPropertiesString().getBytes(MessageDecoder.CHARSET_UTF8);

    final int propertiesLength = propertiesData == null ? 0 : propertiesData.length;

    if (propertiesLength > Short.MAX_VALUE) {
        log.warn("putMessage message properties length too long. length={}", propertiesData.length);
        return new AppendMessageResult(AppendMessageStatus.PROPERTIES_SIZE_EXCEEDED);
    }  //@5

    final byte[] topicData = msgInner.getTopic().getBytes(MessageDecoder.CHARSET_UTF8);
    final int topicLength = topicData.length;

    final int bodyLength = msgInner.getBody() == null ? 0 : msgInner.getBody().length;

    final int msgLen = calMsgLength(bodyLength, topicLength, propertiesLength);    //@6

    // Exceeds the maximum message
    if (msgLen > this.maxMessageSize) {   // @7
        CommitLog.log.warn("message size exceeded, msg total size: " + msgLen + ", msg body size: " + bodyLength
            + ", maxMessageSize: " + this.maxMessageSize);
        return new AppendMessageResult(AppendMessageStatus.MESSAGE_SIZE_EXCEEDED);
    }

    // Determines whether there is sufficient free space
    if ((msgLen + END_FILE_MIN_BLANK_LENGTH) > maxBlank) {  // @8
        this.resetByteBuffer(this.msgStoreItemMemory, maxBlank);
        // 1 TOTALSIZE
        this.msgStoreItemMemory.putInt(maxBlank);
        // 2 MAGICCODE
        this.msgStoreItemMemory.putInt(CommitLog.BLANK_MAGIC_CODE);
        // 3 The remaining space may be any value
        //

        // Here the length of the specially set maxBlank
        final long beginTimeMills = CommitLog.this.defaultMessageStore.now();
        byteBuffer.put(this.msgStoreItemMemory.array(), 0, maxBlank);
        return new AppendMessageResult(AppendMessageStatus.END_OF_FILE, wroteOffset, maxBlank, msgId, msgInner.getStoreTimestamp(),
            queueOffset, CommitLog.this.defaultMessageStore.now() - beginTimeMills);
    }

    // Initialization of storage space   @9
    this.resetByteBuffer(msgStoreItemMemory, msgLen);
    // 1 TOTALSIZE
    this.msgStoreItemMemory.putInt(msgLen);
    // 2 MAGICCODE
    this.msgStoreItemMemory.putInt(CommitLog.MESSAGE_MAGIC_CODE);
    // 3 BODYCRC
    this.msgStoreItemMemory.putInt(msgInner.getBodyCRC());
    // 4 QUEUEID
    this.msgStoreItemMemory.putInt(msgInner.getQueueId());
    // 5 FLAG
    this.msgStoreItemMemory.putInt(msgInner.getFlag());
    // 6 QUEUEOFFSET
    this.msgStoreItemMemory.putLong(queueOffset);
    // 7 PHYSICALOFFSET
    this.msgStoreItemMemory.putLong(fileFromOffset + byteBuffer.position());
    // 8 SYSFLAG
    this.msgStoreItemMemory.putInt(msgInner.getSysFlag());
    // 9 BORNTIMESTAMP
    this.msgStoreItemMemory.putLong(msgInner.getBornTimestamp());
    // 10 BORNHOST
    this.resetByteBuffer(hostHolder, 8);
    this.msgStoreItemMemory.put(msgInner.getBornHostBytes(hostHolder));
    // 11 STORETIMESTAMP
    this.msgStoreItemMemory.putLong(msgInner.getStoreTimestamp());
    // 12 STOREHOSTADDRESS
    this.resetByteBuffer(hostHolder, 8);
    this.msgStoreItemMemory.put(msgInner.getStoreHostBytes(hostHolder));
    //this.msgBatchMemory.put(msgInner.getStoreHostBytes());
    // 13 RECONSUMETIMES
    this.msgStoreItemMemory.putInt(msgInner.getReconsumeTimes());
    // 14 Prepared Transaction Offset
    this.msgStoreItemMemory.putLong(msgInner.getPreparedTransactionOffset());
    // 15 BODY
    this.msgStoreItemMemory.putInt(bodyLength);
    if (bodyLength > 0)
        this.msgStoreItemMemory.put(msgInner.getBody());
    // 16 TOPIC
    this.msgStoreItemMemory.put((byte) topicLength);
    this.msgStoreItemMemory.put(topicData);
    // 17 PROPERTIES
    this.msgStoreItemMemory.putShort((short) propertiesLength);
    if (propertiesLength > 0)
        this.msgStoreItemMemory.put(propertiesData);

    final long beginTimeMills = CommitLog.this.defaultMessageStore.now();
    // Write messages to the queue buffer
    byteBuffer.put(this.msgStoreItemMemory.array(), 0, msgLen);

    AppendMessageResult result = new AppendMessageResult(AppendMessageStatus.PUT_OK, wroteOffset, msgLen, msgId,
        msgInner.getStoreTimestamp(), queueOffset, CommitLog.this.defaultMessageStore.now() - beginTimeMills);     //@10

    switch (tranType) {
        case MessageSysFlag.TRANSACTION_PREPARED_TYPE:
        case MessageSysFlag.TRANSACTION_ROLLBACK_TYPE:
            break;
        case MessageSysFlag.TRANSACTION_NOT_TYPE:
        case MessageSysFlag.TRANSACTION_COMMIT_TYPE:
            // The next update ConsumeQueue information
            CommitLog.this.topicQueueTable.put(key, ++queueOffset);
            break;
        default:
            break;
    }
    return result;
}

代码@1：参数详解

fileFromOffset
该文件在整个文件序列中的偏移量。
ByteBuffer byteBuffer
byteBuffer，NIO 字节容器。
int maxBlank
最大可写字节数。
MessageExtBrokerInner msgInner
消息内部封装实体。

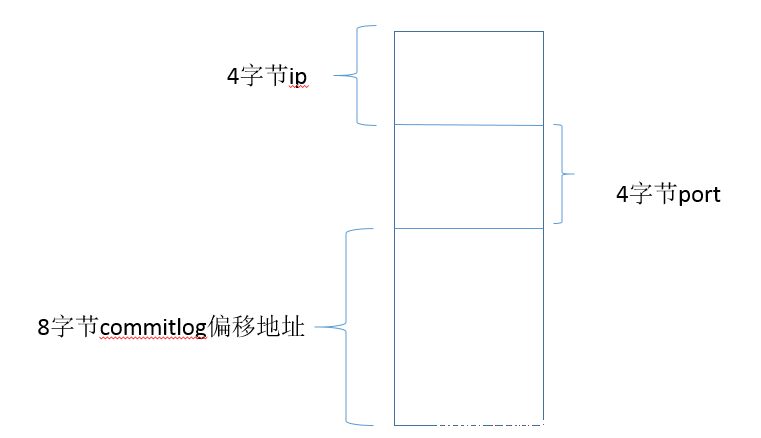

代码@2：创建msgId，底层存储由16个字节表示，如下图：

代码@3：根据 topic-queryId 获取该队列的偏移地址（待写入的地址），如果没有，新增一个键值对，当前偏移量为 0。

代码@4：对事务消息需要单独特殊的处理(PREPARE,ROLLBACK类型的消息，不进入Consume队列)。

代码@5：消息的附加属性长度不能超过65536个字节。

代码@6：计算消息存储长度，消息存储格式：

代码@7：如果消息长度超过配置的消息总长度，则返回 MESSAGE_SIZE_EXCEEDED。

代码@8：如果该 MapperFile 中可剩余空间小于当前消息存储空间，返回END_OF_FILE。

代码@9：将消息写入MapperFile中（内存中）。

代码@10：重点讲解一下AppendMessageResult方法。

public AppendMessageResult(AppendMessageStatus status, long wroteOffset, int wroteBytes, String msgId,
    long storeTimestamp, long logicsOffset, long pagecacheRT) {
    this.status = status;
    this.wroteOffset = wroteOffset;
    this.wroteBytes = wroteBytes;
    this.msgId = msgId;
    this.storeTimestamp = storeTimestamp;
    this.logicsOffset = logicsOffset;
    this.pagecacheRT = pagecacheRT;
}

AppendMessageStatus status
追加结果（成功，到达文件尾（文件剩余空间不足）、消息长度超过、消息属性长度超出、未知错误）。
wroteOffset
消息的偏移量（相对于整个commitlog）。
wroteBytes
消息待写入字节。
msgId
消息ID。
storeTimestamp
消息写入时间戳。
logicsOffset
消息队列偏移量。
pagecacheRT
消息写入时机戳（消息存储时间戳--- 消息存储开始时间戳）。

然后返回 AppendMessageStatus，流程回到【1.2.2 CommitLog.putMessage】的代码@6，如果返回结果是 OK 的话进入到代码@7，@8。

handleDiskFlush(result,  putMessageResult,  msg);      //  @7

handleHA(result,  putMessageResult,  msg);                        //@8

我们先关注正常流程，然后再次梳理流程，特别关注异常流程，锁竞争等情况。

2、消息刷盘

public void handleDiskFlush(AppendMessageResult result, PutMessageResult putMessageResult, MessageExt messageExt) {
    // Synchronization flush
    if (FlushDiskType.SYNC_FLUSH == this.defaultMessageStore.getMessageStoreConfig().getFlushDiskType()) {    // @1
        final GroupCommitService service = (GroupCommitService) this.flushCommitLogService;
        if (messageExt.isWaitStoreMsgOK()) {                                // @2
            GroupCommitRequest request = new GroupCommitRequest(result.getWroteOffset() + result.getWroteBytes());
            service.putRequest(request);
            boolean flushOK = request.waitForFlush(this.defaultMessageStore.getMessageStoreConfig().getSyncFlushTimeout());
            if (!flushOK) {
                log.error("do groupcommit, wait for flush failed, topic: " + messageExt.getTopic() + " tags: " + messageExt.getTags()
                    + " client address: " + messageExt.getBornHostString());
                putMessageResult.setPutMessageStatus(PutMessageStatus.FLUSH_DISK_TIMEOUT);
            }
        } else {   //@3
            service.wakeup();
        }
    }
    // Asynchronous flush   //@4
    else {
        if (!this.defaultMessageStore.getMessageStoreConfig().isTransientStorePoolEnable()) {
            flushCommitLogService.wakeup();
        } else {
            commitLogService.wakeup();
        }
    }
}

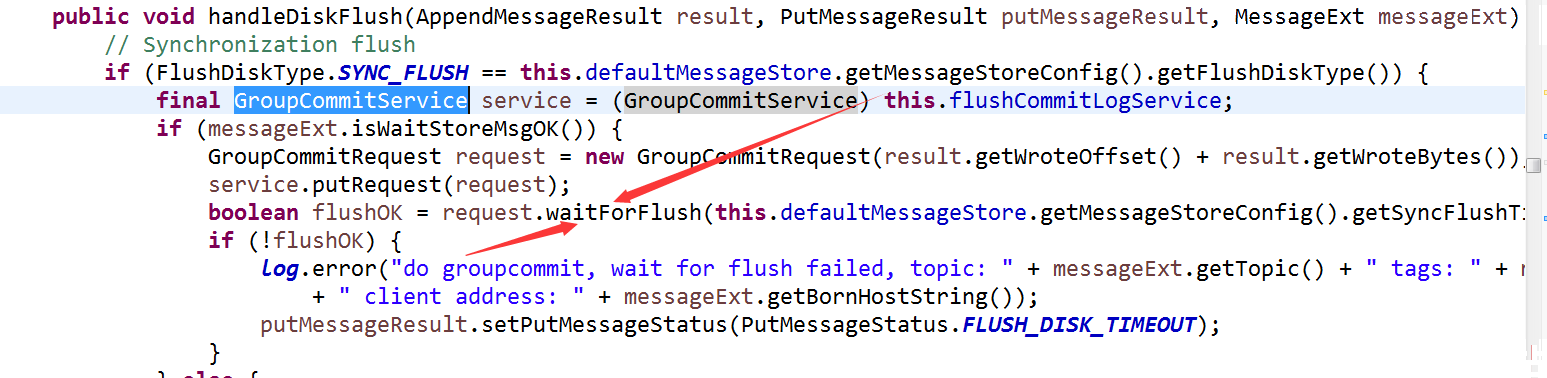

刷写磁盘支持同步、异步刷写，下文将分别重点阐述该这两种机制。

代码@1：同步刷写，这里有两种配置，是否一定要收到存储MSG信息，才返回，默认为true。

代码@2：如果要等待存储结果。

代码@3：唤醒同步刷盘线程。

代码@4：异步刷盘机制。

2.1 GroupCommitRequest (同步刷盘)

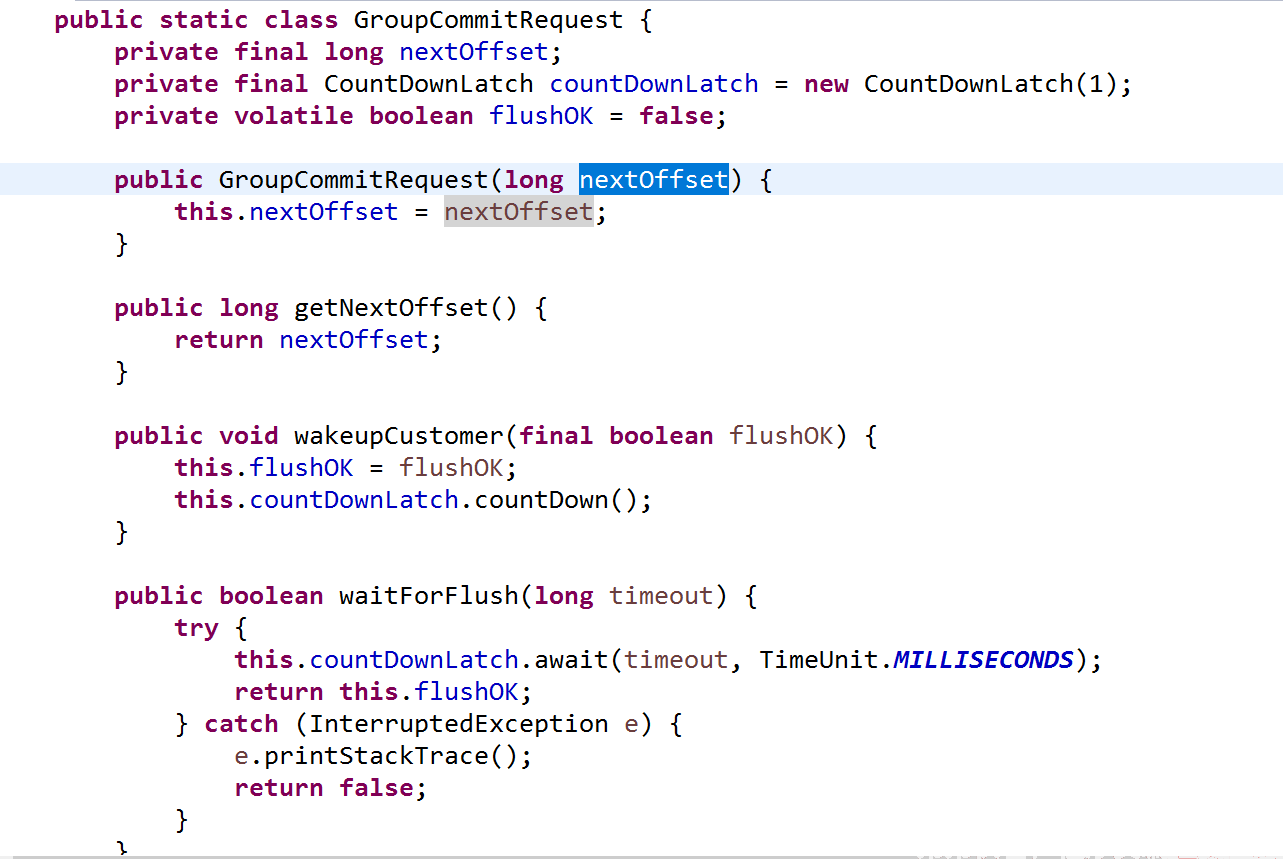

先来分析一下 GroupCommitRequest 。

nextOffSet
下一个点的偏移量。
countDownLatch
闭锁。
flushOk
是否刷写成功。

GroupCommitService 同步刷盘服务类，一个线程一直的处理同步刷写任务，每处理一个循环后等待 10 毫秒，一旦新任务到达，立即唤醒执行任务。

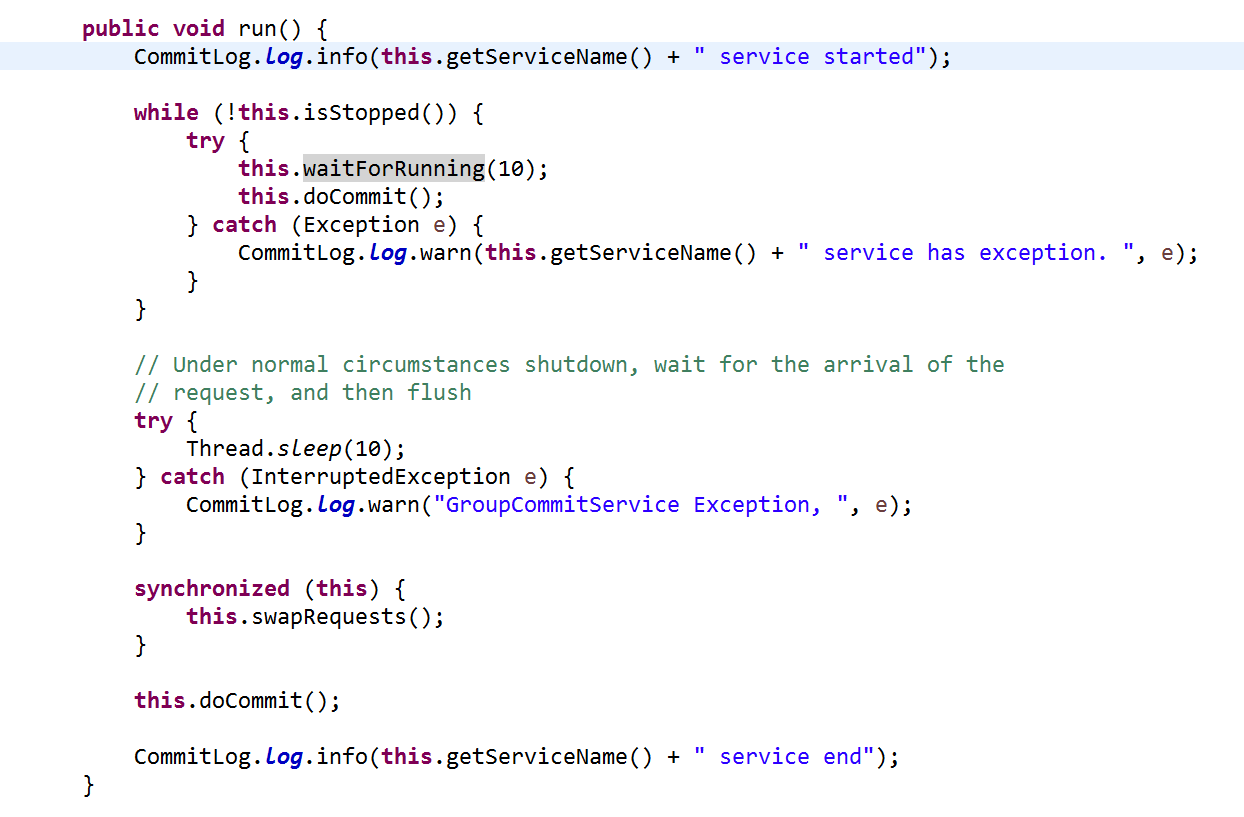

看一下相关的核心方法：GroupCommitService.run方法。

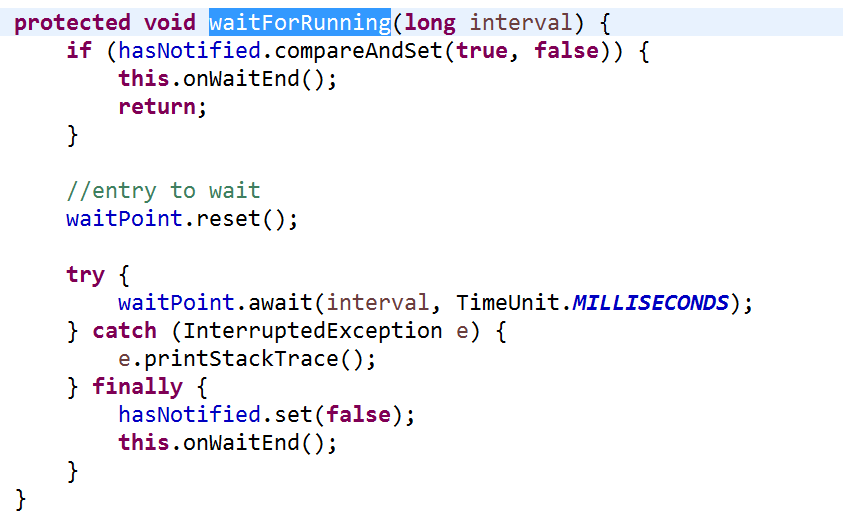

GroupCommitService 的父类 ServiceThread 的 waitForRunning 方法。

从上面的代码看，我们可以把 doCommit 方法当成业务方法，在 run 方法的循环被调用，每执行完一次 doCommit 等待10毫秒，这也是 waitForRunning 的核心逻辑，doCommit 中的任务是通过调用如下方法：

private void doCommit() {
synchronized (this.requestsRead) {
        if (!this.requestsRead.isEmpty()) {
            for (GroupCommitRequest req : this.requestsRead) {
                // There may be a message in the next file, so a maximum of
                // two times the flush
                boolean flushOK = false;
                for (int i = 0; i < 2 && !flushOK; i++) {
                    flushOK = CommitLog.this.mappedFileQueue.getFlushedWhere() >= req.getNextOffset();

                    if (!flushOK) {
                        CommitLog.this.mappedFileQueue.flush(0); // @1
                    }
                }

                req.wakeupCustomer(flushOK); //@2
            }

            long storeTimestamp = CommitLog.this.mappedFileQueue.getStoreTimestamp();
            if (storeTimestamp > 0) {
                CommitLog.this.defaultMessageStore.getStoreCheckpoint().setPhysicMsgTimestamp(storeTimestamp);
            }

            this.requestsRead.clear();
        } else {
            // Because of individual messages is set to not sync flush, it
            // will come to this process
            CommitLog.this.mappedFileQueue.flush(0);
        }
    }
}

代码@1：执行刷盘操作。

代码@2：唤醒用户线程。

刷盘具体实现：MappedFileQueue。

public boolean flush(final int flushLeastPages) {
    boolean result = true;
    MappedFile mappedFile = this.findMappedFileByOffset(this.flushedWhere, false); // @1
    if (mappedFile != null) {
        long tmpTimeStamp = mappedFile.getStoreTimestamp();
        int offset = mappedFile.flush(flushLeastPages); //@2
        long where = mappedFile.getFileFromOffset() + offset;
        result = where == this.flushedWhere;
        this.flushedWhere = where; //@3
        if (0 == flushLeastPages) {
            this.storeTimestamp = tmpTimeStamp;
        }
    }

    return result;
}

代码@1：根据上次刷新的位置，得到当前的 MappedFile 对象。

代码@2：执行 MappedFile 的 flush 方法。

代码@3：更新上次刷新的位置。

MappedFile.flush方法详解：

/**
 * @param flushLeastPages
 * @return The current flushed position
 */
public int flush(final int flushLeastPages) {
    if (this.isAbleToFlush(flushLeastPages)) { // @1
        if (this.hold()) {
            int value = getReadPosition();

            try {
                //We only append data to fileChannel or mappedByteBuffer, never both.
                if (writeBuffer != null || this.fileChannel.position() != 0) {
                    this.fileChannel.force(false);
                } else {
                    this.mappedByteBuffer.force();
                }
            } catch (Throwable e) {
                log.error("Error occurred when force data to disk.", e);
            }

            this.flushedPosition.set(value);
            this.release();
        } else {
            log.warn("in flush, hold failed, flush offset = " + this.flushedPosition.get());
            this.flushedPosition.set(getReadPosition());
        }
    }
    return this.getFlushedPosition();
}

刷写的实现逻辑就是调用 FileChannel 或 MappedByteBuffer 的force 方法。

在继续探讨异步刷盘前，在简单回顾一下消息存储的过程：

2.2 异步刷盘

异步刷盘机制，实现原理很简单，就是按照配置的周期定时提交信息到 MappedFile，定时刷写到磁盘，我们重点关注如下几个配置项。

相关服务类（线程）CommitLog $ FlushRealTimeService 、CommitLog $ CommitRealTimeService。

commitIntervalCommitLog
CommitRealTimeService 线程的循环间隔，默认200ms。
commitCommitLogLeastPages
每次提交到文件中，至少需要多少个页（默认4页）。
flushCommitLogLeastPages
每次刷写到磁盘(commitlog)，至少需要多个页（默认4页）。
flushIntervalCommitLog
异步刷新线程，每次处理完一批任务后的等待时间，默认为500ms。

刷盘的逻辑在同步时已经讲解，现在我们重点看一下提交操作,参考 MappedFileQueue.commit 方法。

MappedFileQueue#commit

public boolean commit(final int commitLeastPages) {
    boolean result = true;
    MappedFile mappedFile = this.findMappedFileByOffset(this.committedWhere, false);
    if (mappedFile != null) {
        int offset = mappedFile.commit(commitLeastPages);
        long where = mappedFile.getFileFromOffset() + offset;
        result = where == this.committedWhere;
        this.committedWhere = where;
    }

    return result;
}

MappedFile.commit:

public int commit(final int commitLeastPages) {
    if (writeBuffer == null) {
        //no need to commit data to file channel, so just regard wrotePosition as committedPosition.
        return this.wrotePosition.get();
    }
    if (this.isAbleToCommit(commitLeastPages)) { //@1
        if (this.hold()) {
            commit0(commitLeastPages); //@2
            this.release();
        } else {
            log.warn("in commit, hold failed, commit offset = " + this.committedPosition.get());
        }
    }

    // All dirty data has been committed to FileChannel.
    if (writeBuffer != null && this.transientStorePool != null && this.fileSize == this.committedPosition.get()) {
        this.transientStorePool.returnBuffer(writeBuffer);
        this.writeBuffer = null;
    }

    return this.committedPosition.get();
}

代码@1，看是否可以提交（符合最小需要提交的页）

protected boolean isAbleToCommit(final int commitLeastPages) {
    int flush = this.committedPosition.get(); // @1
    int write = this.wrotePosition.get(); // @2

    if (this.isFull()) { //@3
        return true;
    }

    if (commitLeastPages > 0) { //@4
        return ((write / OS_PAGE_SIZE) - (flush / OS_PAGE_SIZE)) >= commitLeastPages;
    }

    return write > flush;
}

代码@1：上次刷新偏移量。

代码@2：当前写入偏移量。

代码@3：如果文件已满，返回true。

代码@4：如果commitLeastPages大于0，则需要判断当前写入的偏移与上次刷新偏移量之间的间隔，如果超过commitLeastPages页数，则提交，否则本次不提交。

代码@5，如果没有新的数据写入，本次提交任务结束。

commit0 方法详解：

protected void commit0(final int commitLeastPages) {
    int writePos = this.wrotePosition.get();
    int lastCommittedPosition = this.committedPosition.get();

    if (writePos - this.committedPosition.get() > 0) {
        try {
            ByteBuffer byteBuffer = writeBuffer.slice();
            byteBuffer.position(lastCommittedPosition);
            byteBuffer.limit(writePos);
            this.fileChannel.position(lastCommittedPosition);
            this.fileChannel.write(byteBuffer);
            this.committedPosition.set(writePos);
        } catch (Throwable e) {
            log.error("Error occurred when commit data to FileChannel.", e);
        }
    }
}

该方法的实现原理很简单，就不一一解释了。

3、主从同步机制

handleHA(result, putMessageResult, msg);

HA机制本文暂时跳过，后面专题分析。在这里我们只要知道消息同步发送机制时，会首先将消息发送给从，至于数据主从一致性等，下篇重点思考与分析。

再次回顾 ComitLog 消息存储：

ComitLog 存储，主要是先写入到 MappedFile(MappedByteBuffer或FileChannel中：内存中)，此过程多个线程串行处理，然后根据不同的磁盘刷写方法进行刷盘操作、主从同步操作，最终返回结果。

4、异常流程

写入MappedByteBuffer阶段相关错误：

1、 END_OF_FILE；

首先我们知道，一个 MappedFile 对象映射一个 commitLog 文件，一个 commitlog 文件被映射为一个MappedFile(MappedByteBuffer), 由于消息不是定长的，故一个文件最后的剩余空间或许放不下一个消息，为了区分，在每一个commitlog 文件的最后会写入8个字节，表示文件的结束。如果一个文件最后的剩余空间无法存放一个消息时，会抛出END_OF_FILE 错误，此时会重新获取下一个MappedFile,再重新存入，故 END_OF_FILE 在业务层面不会抛出。

2、 MESSAGE_SIZE_EXCEEDED、PROPERTIES_SIZE_EXCEEDED、UNKNOWN_ERROR；

其他错误直接返回，封装成PutMessageStatus,有错误，直接将错误码返回给消息发送方。

总结

本文着重理解了消息存储到 CommitLog 文件的过程，大体分为三个步骤：1）消息追加，也就是将消息追加到 CommitLog 文件对应的内存映射区（本过程是加锁的，非并发；2）刷盘阶段（并发）就是将内存区数据刷写到磁盘文件（支持同步、异步刷盘）；3）主从同步处理（并发）。

后续文章计划：

1、消息消费机制，ConsumeQueue文件；

2、消息主从同步及思考；

3、事务消息实现原理；

4、定时消息；
