Nginx 实战(2)

15、Nginx 实战：Nginx动静分离实战

1.Nginx动静分离基本概述

动静分离, 通过中间件将动静分离和静态请求进行分离。

那为什么要通过中间件将动态请求和静态请求进行分离? 减少不必要的请求消耗, 同时能减少请求的延时。

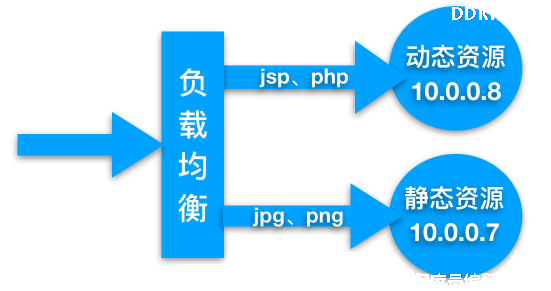

通过中间件将动态请求和静态请求分离，逻辑图如下

动静分离只有好处: 动静分离后, 即使动态服务不可用, 但静态资源不会受到影响

2.Nginx动静分离场景实践

Nginx动静分离实践应用案例

2.0.环境准备

系统	服务	服务	地址
CentOS7.5	负载均衡	Nginx Proxy	10.0.0.5
CentOS7.5	静态资源	Nginx Static	10.0.0.7
CentOS7.5	动态资源	Tomcat Server	10.0.0.8

2.1.在10.0.0.7服务器上配置静态资源

[root@web01 conf.d]# cat ds_oldboy.conf
server{
        listen 80;
        server_name ds.oldboy.com;
        root /soft/code;
        index index.html;

        location ~* .*\.(png|jpg|gif)$ {
                root /soft/code/images;
        }
}

# 准备目录, 以及静态相关图片
[root@web01 ~]# mkdir /soft/code/images -p
[root@web01 ~]# wget -O /soft/code/images/nginx.png http://nginx.org/nginx.png
[root@web01 ~]# systemctl restart nginx

2.2.在10.0.0.8服务器上配置动态资源

[root@web01 ~]# yum install -y tomcat
[root@web01 ~]# mkdir /usr/share/tomcat/webapps/ROOT
[root@web01 ~]# vim /usr/share/tomcat/webapps/ROOT/java_test.jsp
<%@ page language="java" import="java.util.*" pageEncoding="utf-8"%>
<HTML>
    <HEAD>
        <TITLE>JSP Test Page</TITLE>
    </HEAD>
    <BODY>
      <%
        Random rand = new Random();
        out.println("<h1>Random number:</h1>");
        out.println(rand.nextInt(99)+100);
      %>
    </BODY>
</HTML>

#重启tomcat服务
[root@web01 ~]# systemctl start tomcat

2.3.在负载均衡10.0.0.5上配置调度, 实现访问jsp和png

[root@lb01 conf.d]# cat ds_proxy.conf
upstream static {
        server 10.0.0.7:80;
}
upstream java {
        server 10.0.0.8:8080;
}
server {
        listen 80;
        server_name ds.oldboy.com;
        location / {
                root /soft/code;
                index index.html;
        }
        location ~ .*\.(png|jpg|gif)$ {
                proxy_pass http://static;
                include proxy_params;
        }
        location  ~ .*\.jsp$ {
                proxy_pass http://java;
                include proxy_params;
        }
}
[root@lb01 conf.d]# systemctl restart nginx

2.4.通过负载测试访问静态资源

2.5.通过负载测试访问动态资源

2.6.在负载均衡10.0.0.5上整合动态和静态资源的html文件

[root@lb01 ~]# mkdir /soft/code -p
[root@lb01 ~]# cat /soft/code/index.html
<html lang="en">
<head>
        <meta charset="UTF-8" />
        <title>测试ajax和跨域访问</title>
        <script src="http://libs.baidu.com/jquery/2.1.4/jquery.min.js"></script>
</head>
<script type="text/javascript">
$(document).ready(function(){
        $.ajax({
        type: "GET",
        url: "http://ds.oldboy.com/java_test.jsp",
        success: function(data) {
                $("#get_data").html(data)
        },
        error: function() {
                alert("fail!!,请刷新再试!");
        }
        });
});
</script>
        <body>
                <h1>测试动静分离</h1>
                <img src="http://ds.oldboy.com/nginx.png">
                <div id="get_data"></div>
        </body>
</html>

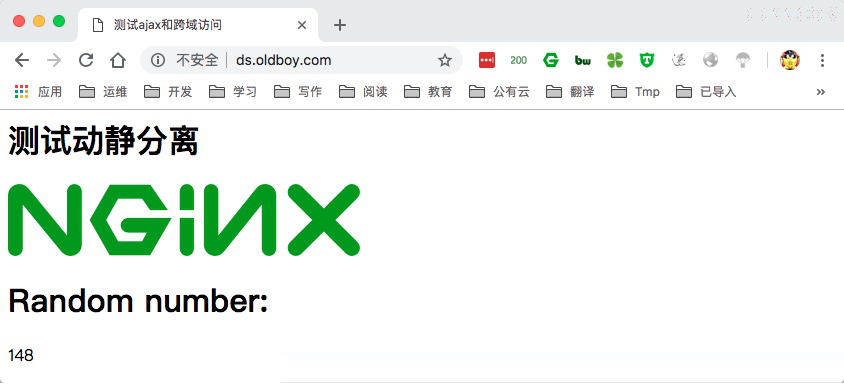

2.7.测试动态和静态资源是否能正常加载在一个html文件中

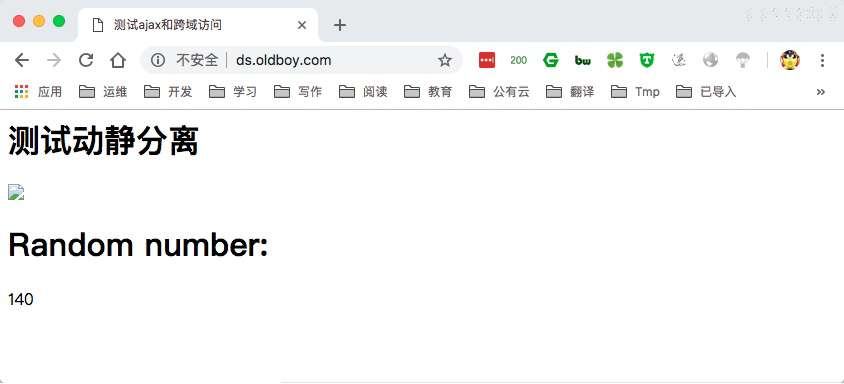

2.8.当使用systemctl stop nginx停止Nginx后, 会发现静态内容无法访问, 动态内容依旧运行正常

2.9.当使用systemctl stop tomcat停止tomcat后, 静态内容依旧能正常访问, 动态内容将不会被请求到

3.Nginx资源分离场景实践

Nginx通过负载均衡实现手机与PC调度至不同的后端节点应用案例

3.1.根据iphone、安卓、pc跳转不同的页面环境规划

系统版本	主机角色	外网IP	内网IP	提供端口
CentOS7.5	负载均衡	10.0.0.5	172.16.1.5	80
CentOS7.5	提供Android页面		172.16.1.7	9090
CentOS7.5	提供Iphone页面		172.16.1.7	9091
CentOS7.5	提供pc页面		172.16.1.7	9092

3.2.配置后端WEB节点的Nginx配置

[root@web01 conf.d]# cat sj.conf
server {
    listen 9090;
    location / {
        root /code/android;
        index index.html;
    }
}

server {
    listen 9091;
    location / {
        root /code/iphone;
        index index.html;
    }
}

server {
    listen 9092;
    location / {
        root /code/pc;
        index index.html;
    }
}

3.3.为后端WEB节点配置对应的网站目录以及代码

[root@web01 conf.d]# mkdir -p /code/{android,iphone,pc}
[root@web01 conf.d]# echo "PC" > /code/pc/index.html
[root@web01 conf.d]# echo "Iphone" > /code/iphone/index.html
[root@web01 conf.d]# echo "Android" > /code/android/index.html

#检查语法并重载Nginx服务
[root@web01 conf.d]# nginx -t
[root@web01 conf.d]# systemctl restart nginx

3.4.配置负载均衡服务，根据不同的浏览器调度到不同的资源池

[root@lb01 conf.d]# cat sj_proxy.conf
upstream iphone {
    server 172.16.1.7:9091;
}
upstream android {
    server 172.16.1.7:9090;
}
upstream pc {
    server 172.16.1.7:9092;
}
server {
    listen 80;
    server_name sj.oldboy.com;
    location / {

   默认跳转至pc站点
    proxy_pass http://pc;
    include proxy_params;

       如果客户端是Iphone则跳转到iphone的资源池
        if ($http_user_agent ~* "Iphone") {
            proxy_pass http://iphone;
        }

       如果客户端是Android则跳转到android的资源池
        if ($http_user_agent ~* "Android"){
            proxy_pass http://android;
        }

       如果客户端是IE浏览器，则返回403错误。
        if ($http_user_agent ~* "msie"){
            return 403;
        }
    }
}

15、Nginx 实战：Nginx动静分离实战

1.Nginx动静分离基本概述

2.Nginx动静分离场景实践

2.0.环境准备

2.1.在10.0.0.7服务器上配置静态资源

2.2.在10.0.0.8服务器上配置动态资源

2.3.在负载均衡10.0.0.5上配置调度, 实现访问jsp和png

2.4.通过负载测试访问静态资源

2.5.通过负载测试访问动态资源

2.6.在负载均衡10.0.0.5上整合动态和静态资源的html文件

2.7.测试动态和静态资源是否能正常加载在一个html文件中

2.8.当使用systemctl stop nginx停止Nginx后, 会发现静态内容无法访问, 动态内容依旧运行正常

2.9.当使用systemctl stop tomcat停止tomcat后, 静态内容依旧能正常访问, 动态内容将不会被请求到

3.Nginx资源分离场景实践

3.1.根据iphone、安卓、pc跳转不同的页面环境规划

3.2.配置后端WEB节点的Nginx配置

3.3.为后端WEB节点配置对应的网站目录以及代码

3.4.配置负载均衡服务，根据不同的浏览器调度到不同的资源池

3.5.直接使用浏览器访问，返回默认的结果

3.6如果通过android设备访问，效果如下。

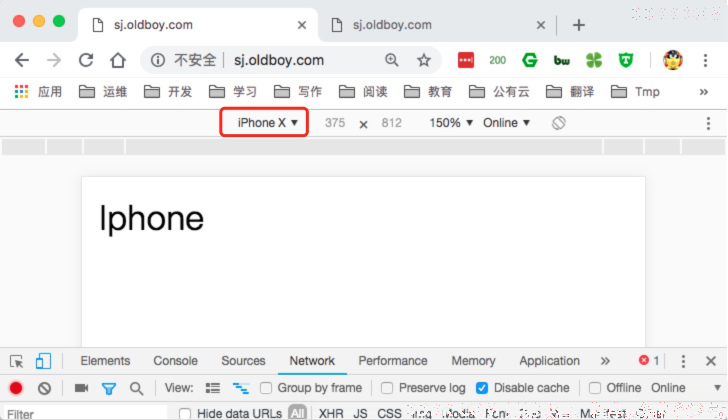

3.7如果通过Iphone设备访问，效果如下。
