JVM 实战(7)

21、JVM 实战 - 字节码指令集与解析举例2

7、方法调用与返回指令

方法调用指令

方法调用指令：invokevirtual、 invokeinterface、invokespecial、 invokestatic 、 invokedynamic

以下5条指令用于方法调用：

invokevirtual指令：用于调用对象的实例方法，根据对象的实际类型进行分派（虚方法分派），支持多态。这也是Java语言中最常见的方法分派方式。（多态场景下方法的重写）
invokeinterface指令：用于调用接口方法，它会在运行时搜索由特定对象所实现的这个接口方法，并找出适合的方法进行调用。
invokespecial指令：用于调用一些需要特殊处理的实例方法，包括实例初始化方法（构造器）、私有方法和父类方法。这些方法都是静态类型绑定的，不会在调用时进行动态派发。（主要指不能被重写的一些方法）
invokestatic指令：用于调用命名类中的类方法（static方法）。这是静态绑定的。
invokedynamic指令：调用动态绑定的方法，这个是JDK1.7后新加入的指令。用于在运行时动态解析出调用点限定符所引用的方法，并执行该方法。前面4条调用指令的分派逻辑都固化在java虚拟机内部，而invokedynamic指令的分派逻辑是由用户所设定的引导方法决定的。

举例说明：

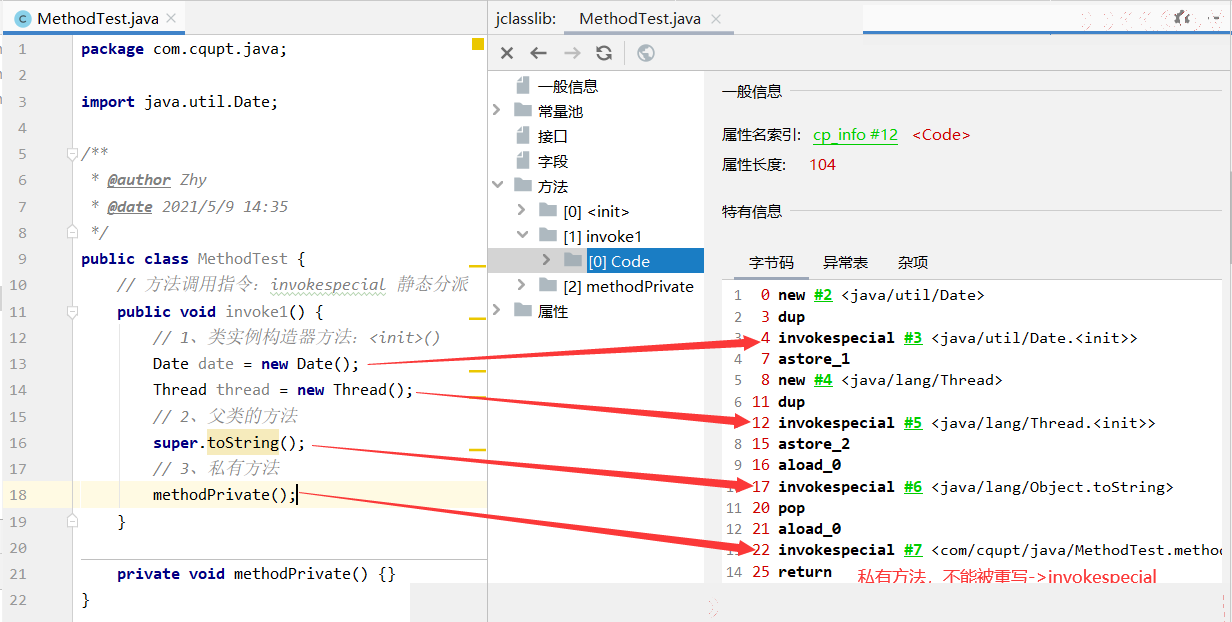

invokespecial

invokestatic

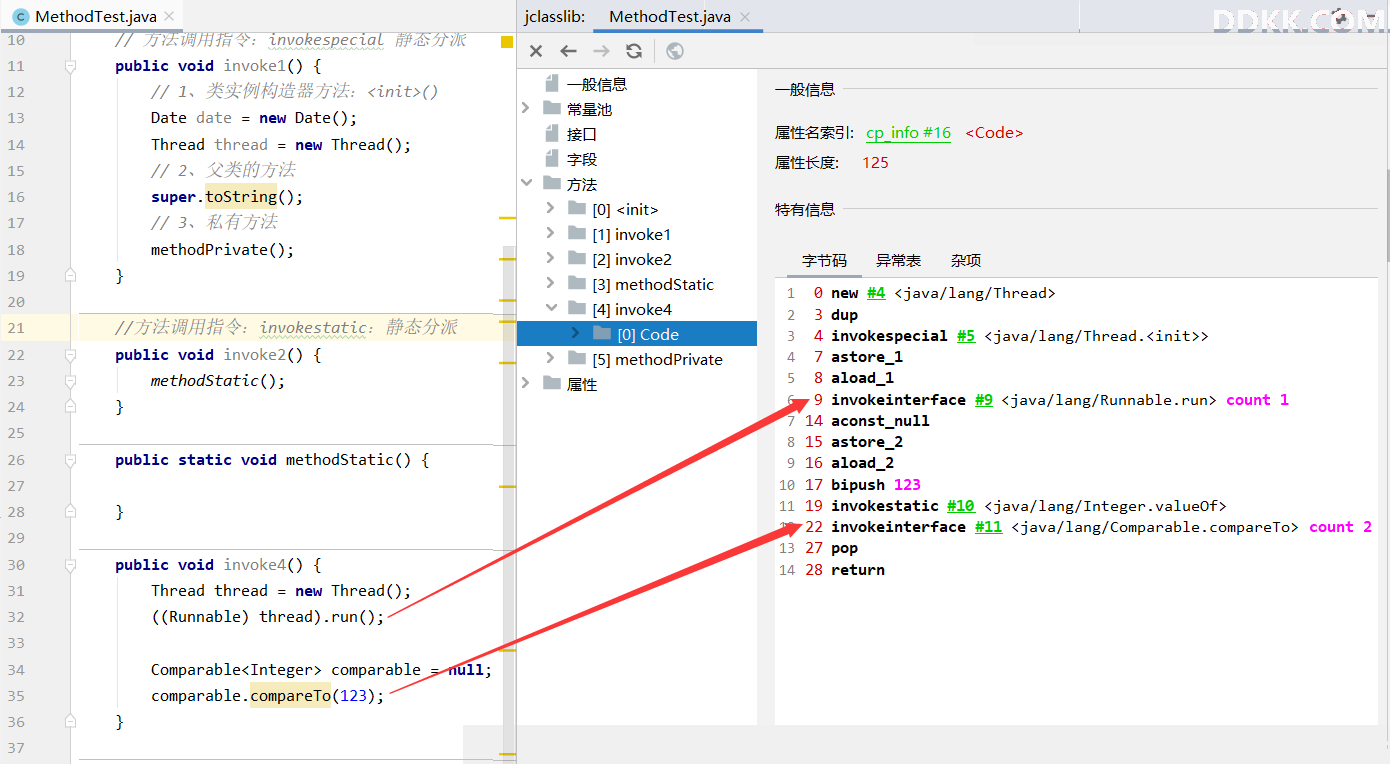

invokeinterface

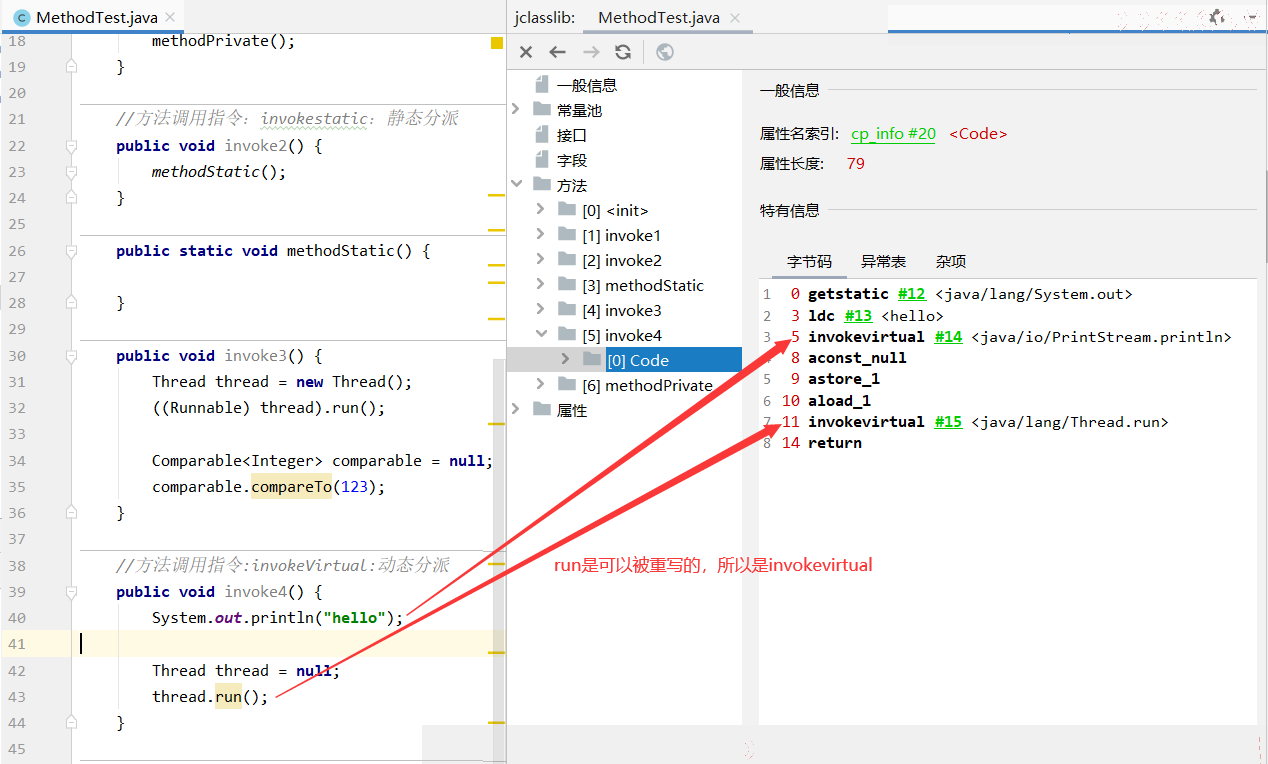

invokevirtual

方法返回指令

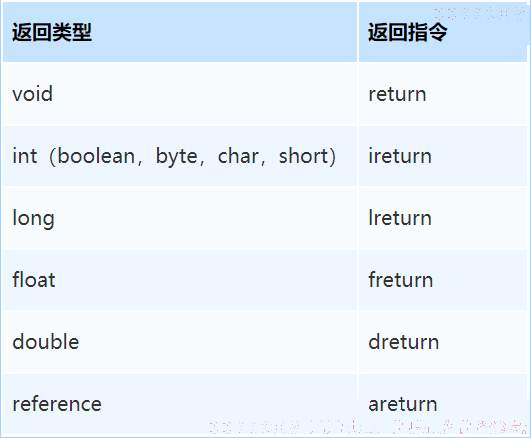

方法调用结束前,需要进行返回。方法返回指令是根据返回值的类型区分的。

包括ireturn（当返回值是 boolean、byte、char、 short和int类型时使用）、 lreturn、 freturn、 dreturn和areturn
另外还有一条return指令供声明为void的方法、实例初始化方法以及类和接口的类初始化方法使用。

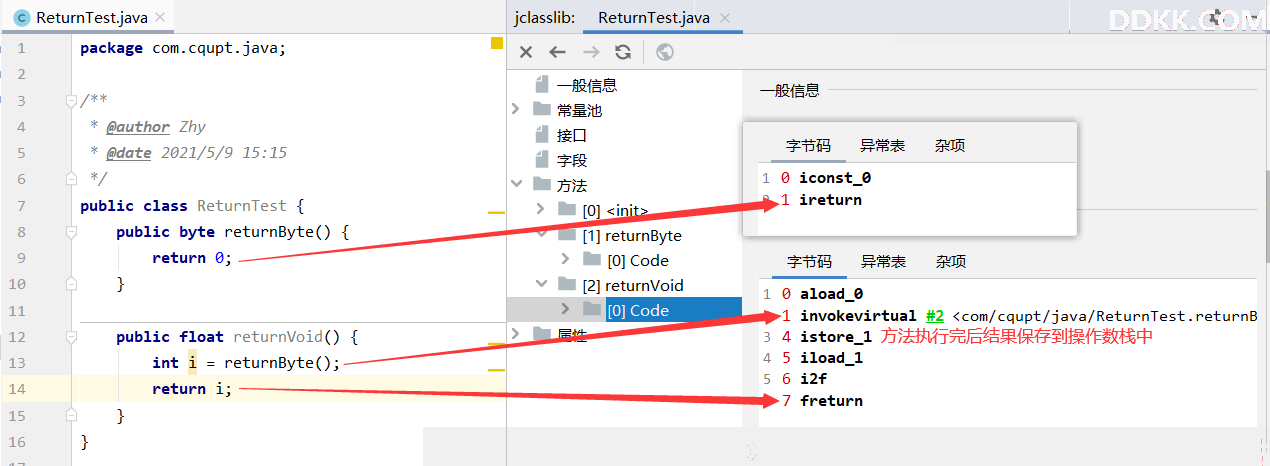

举例：

通过ireturn指令，将当前函数操作数栈的顶层元素弹出，并将这个元素压入调用者函数的操作数栈中（因为调用者非常关心函数的返回值），所有在当前函数操作数栈中的其他元素都会被丢弃。
如果当前返回的是synchronized方法，那么还会执行一个隐含的monitorexit指令，退出临界区。
最后，会丢弃当前方法的整个帧，恢复调用者的帧，并将控制权转交给调用者

8、操作数栈管理指令

如同操作一个普通数据结构中的堆栈那样，JVM提供的操作数栈管理指令，可以用于直接操作操作数栈的指令。

这类指令包括如下内容：

将一个或两个元素从栈顶弹出，并且直接废弃：pop， pop2；
pop：将栈顶的1个Slot数值出栈。例如1个short、int类型数值
pop2：将栈顶的2个Slot数值出栈。例如1个double类型数值，或者2个int类型数值
复制栈顶一个或两个数值并将复制值或双份的复制值重新压入栈顶：dup， dup2， dup_x1，dup2_x1， dup_x2，dup2_x2；
不带_x的指令是复制栈顶数据并压入栈顶。包括两个指令，dup和dup2。dup的系数代表要复制的Slot个数。
- dup开头的指令用于复制1个Slot的数据。例如1个int或1个reference类型数据
- dup2开头的指令用于复制2个Slot的数据。例如1个long，或2个int，或1个int+1个float
带_x的指令是复制栈顶数据并插入栈顶以下的某个位置。共有4个指令，dup_x1， dup2_x1，dup_x2，dup2_x2。对于带_x的复制插入指令，只要将指令的dup和x的系数相加，结果即为需要插入的位置。因此
- dup_x1插入位置：1+1=2，即栈顶2个Slot下面
- dup_x2插入位置：1+2=3，即栈顶3个Slot下面
- dup2_x1插入位置：2+1=3，即栈顶3个Slot下面
- dup2_x2插入位置：2+2=4，即栈顶4个Slot下面
将栈最顶端的两个Slot数值位置交换：swap。 Java虚拟机没有提供交换两个64位数据类型（long double）数值的指令。
指令nop，是一个非常特殊的指令，它的字节码为0x00。和汇编语言中的nop一样，它表示什么都不做。这条指令一般可用于调试、占位等。

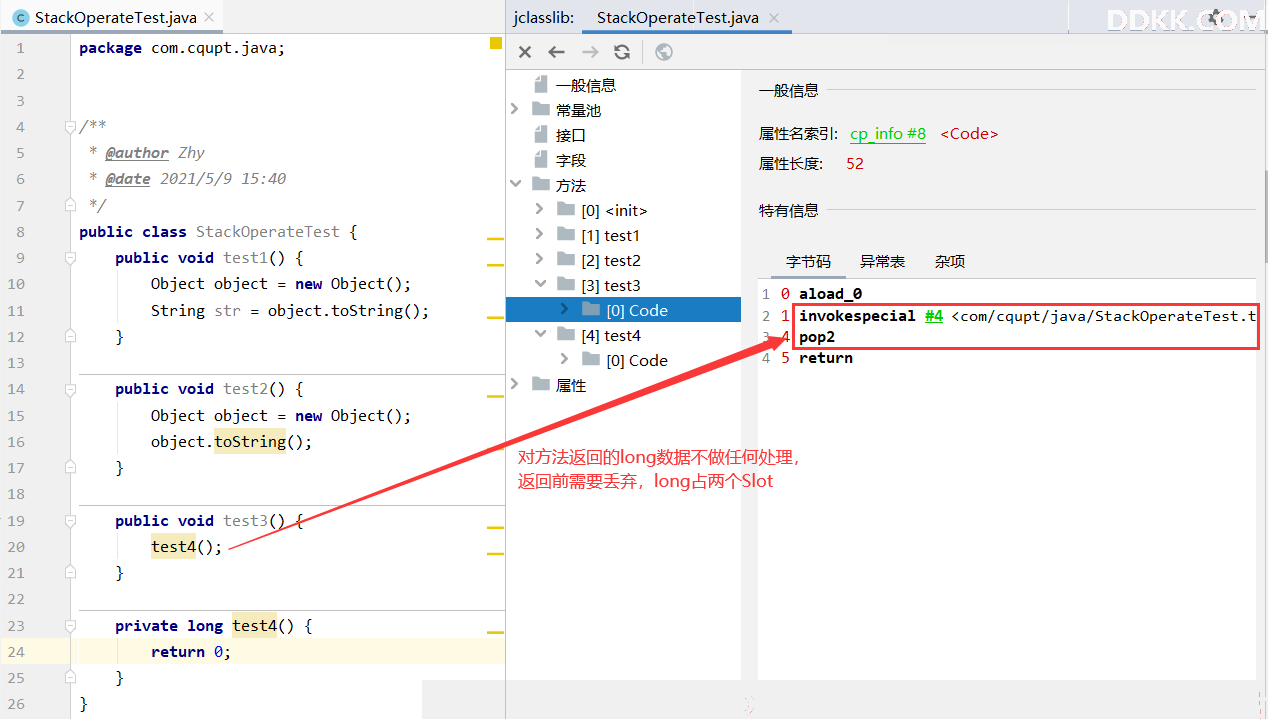

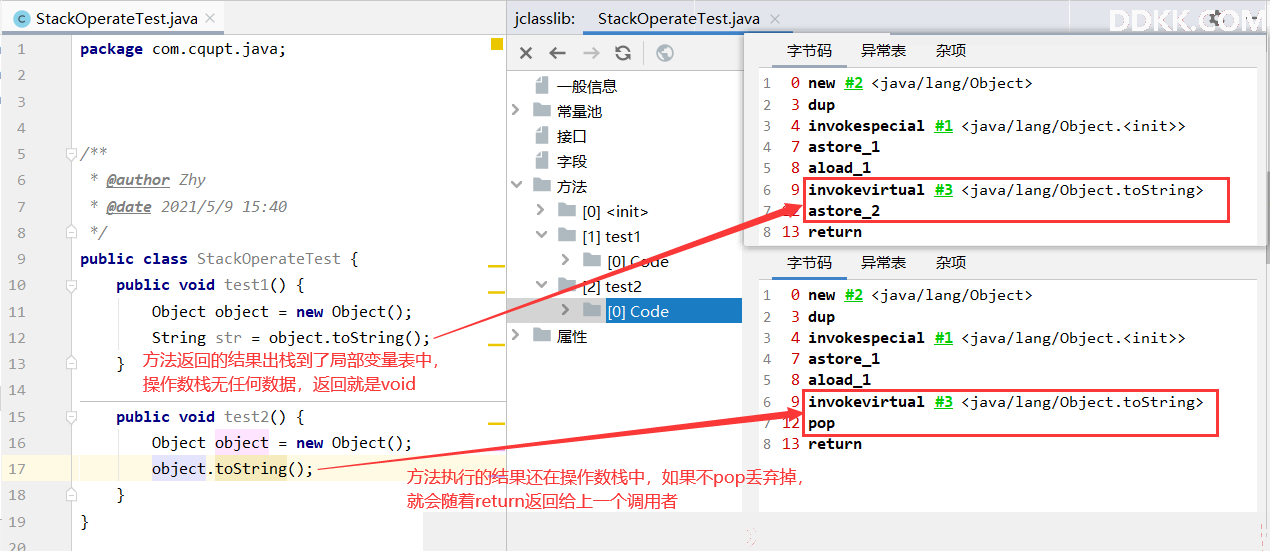

示例1：

示例2：

9、控制转移指令

程序流程离不开条件控制，为了支持条件跳转，虚拟机提供了大量字节码指令，大体上可以分为 1）比较指令、2）条件跳转指令、3）比较条件跳转指令、4）多条件分支跳转指令、5）无条件跳转指令等。

比较指令(算术指令)

比较指令的说明：

比较指令的作用是比较栈顶两个元素的大小，并将比较结果入栈。
比较指令有：dcmpg、dcmpl、 fcmpg、fcmpl、lcmp。

与前面讲解的指令类似，首字符d表示 double类型，f表 float示，l表示long

对于 double和float类型的数字，由于NaN的存在，各有两个版本的比较指令。以 float为例，有fcmpg和fcmpl两个指令，它们的区别在于在数字比较时，若遇到NaN值,处理结果不同。
指令lcmp针对long型整数，由于long型整数没有NaN值，故无需准备两套指令。

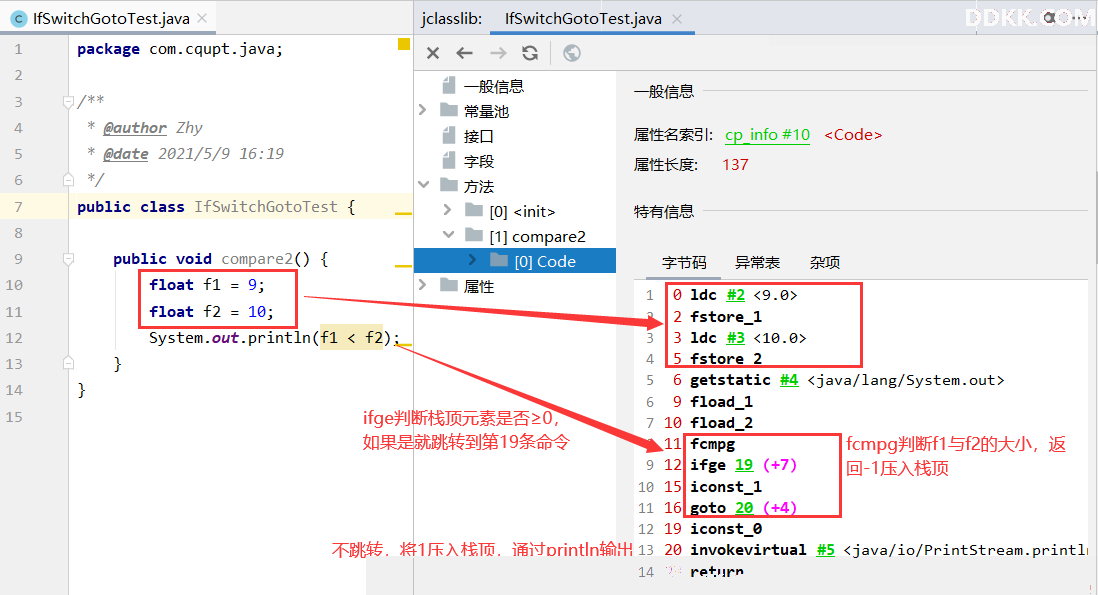

举例：

指令fcmpg和fcmpl都从栈中弹出两个操作数，并将它们做比较，设桟顶的元素为v2，栈顶顺位第2位的元素为v1，若v1=v2，则压入0；若v1>v2则压入1；若v1 < v2则压入-1。

两个指令的不同之处在于，如果遇到NaN值，fcmpg会压入1，而fcmpl会压入-1。

条件跳转指令

条件跳转指令通常和比较指令结合使用。在条件跳转指令前，一般可以先用比较指令进行栈顶元素的准备，然后进行条件跳转。

条件跳转指令有：ifeq， iflt， ifle， ifne， ifgt， ifge， ifnull， ifnonnull。这些指令都接收两个字节的操作数，用于计算跳转的位置（16位符号整数作为当前位置的offset）。它们的统一含义为：弹出栈顶元素，测试它是否满足某一条件，如果满足条件，则跳转到给定位置。

指令	说明
ifeq	equals 当栈顶int类型数值等于0时跳转
ifne	not equals 当栈顶in类型数值不等于0时跳转
iflt	lower than 当栈顶in类型数值小于0时跳转
ifle	lower or equals 当栈顶in类型数值小于等于0时跳转
ifgt	greater than 当栈顶int类型数组大于0时跳转
ifge	greater or equals 当栈顶in类型数值大于等于0时跳转
ifnull	为null时跳转
ifnonnull	不为null时跳转

注意：

1、对于boolean、byte、char、short类型的条件分支比较操作，都是使用int类型的比较指令完成；
2、对于long、float、double类型的条件分支比较操作，则会先执行相应类型的比较运算指令，运算指令会返回一个整型值到操作数栈中（所以条件跳转指令只有int的跳转），随后再执行int类型的条件分支比较操作来完成整个分支跳转；
3、 由于各类型的比较最终都会转为int类型的比较操作，所以Java虚拟机提供的int类型的条件分支指令是最为丰富和强大的；

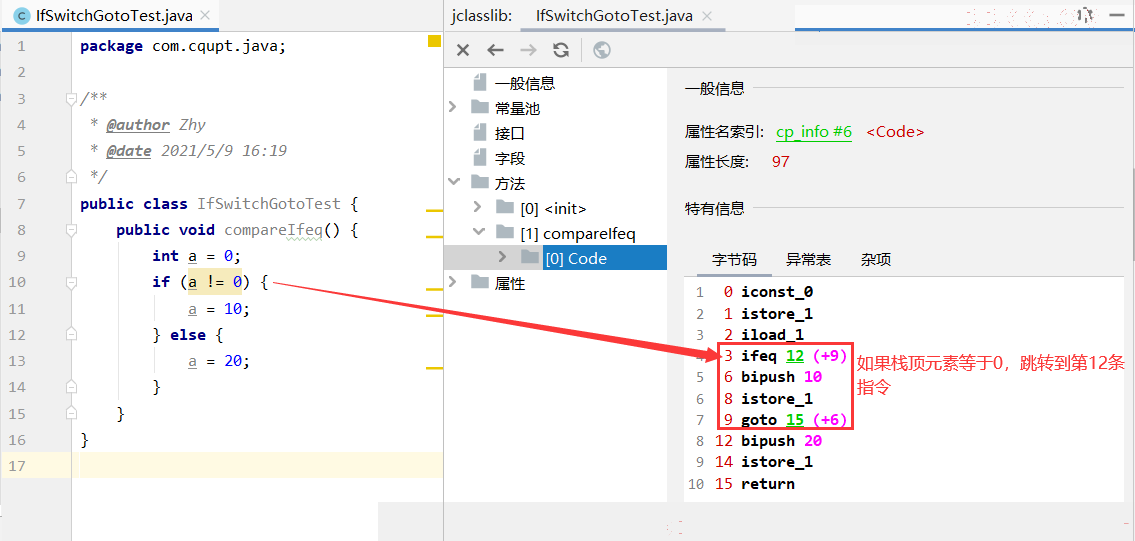

示例1：ifeq举例

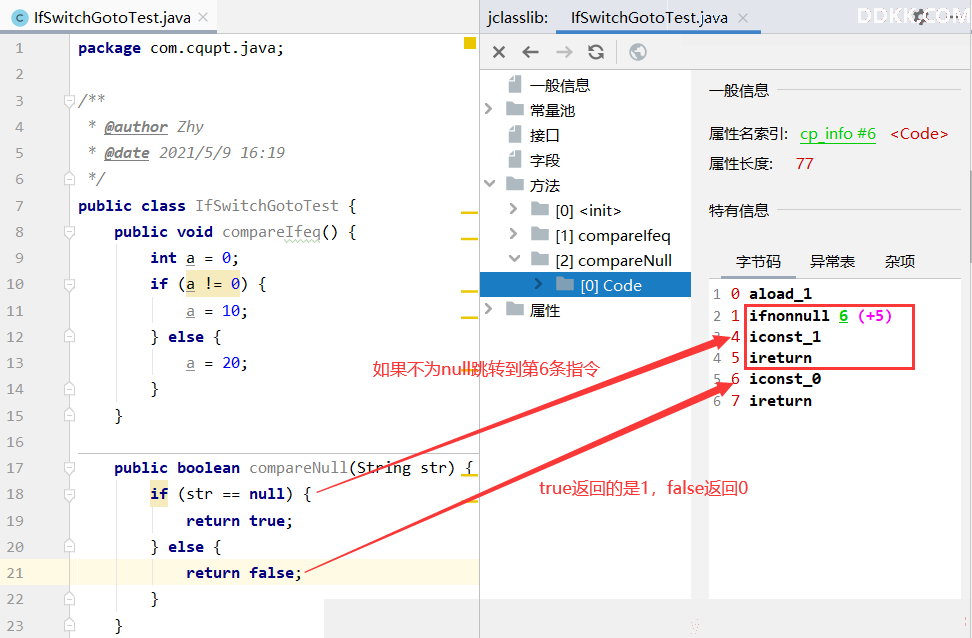

示例2：ifnonnull举例

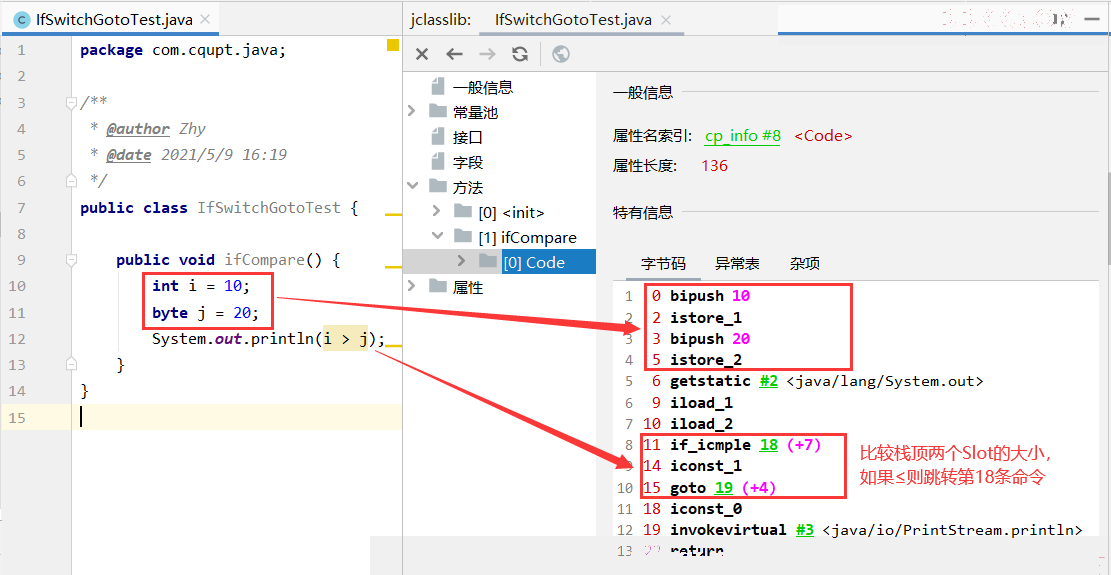

示例3：

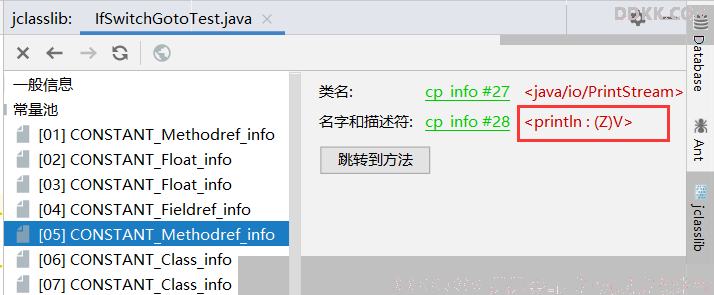

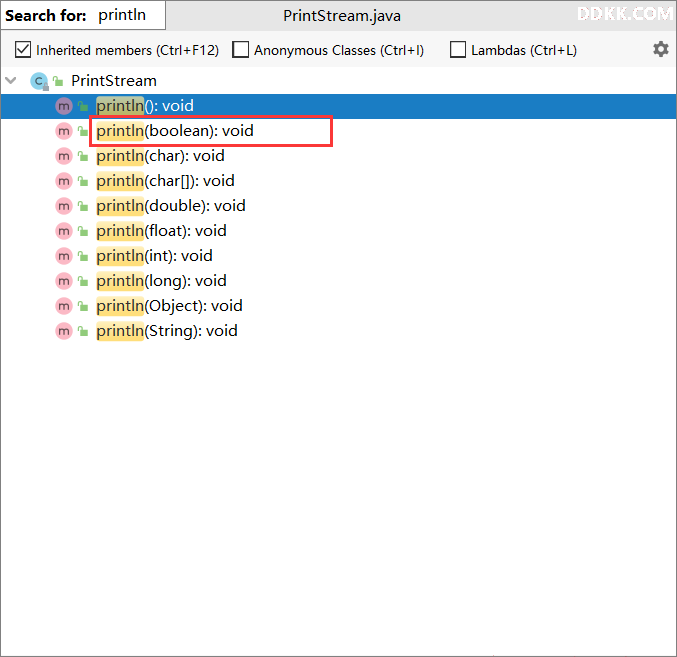

有人可能会疑惑，输出的应该是boolean类型是数据，但是压入栈中的是数值1，这是因为调用的println方法有很多重载的，在常量池中有具体标识。

而Z就代表的是boolean类型的参数

比较条件跳转指令

比较条件跳转指令类似于比较指令和条件跳转指令的结合体，它将比较和跳转两个步骤合二为一。

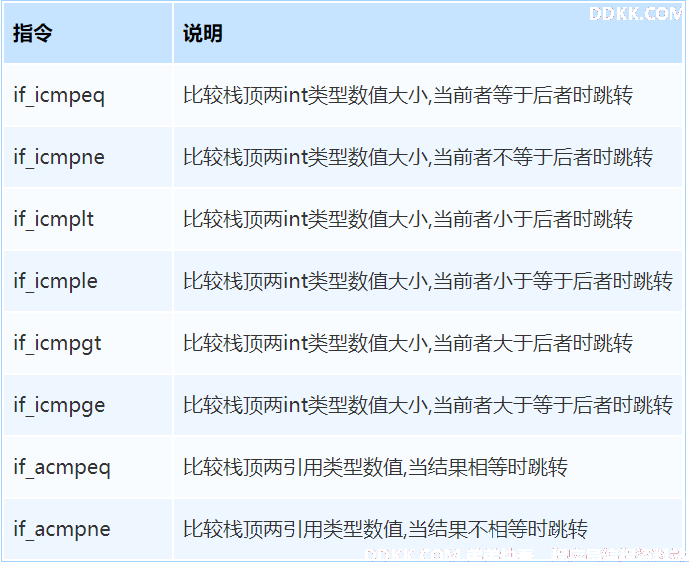

这类指令有：if_icmpeq、if_icmpne、if_icmplt、if_icmpgt、if_icmple、 ificmpge、if_ acmpeq和if_acmpne其中指令助记符加上“if_”后，以字符“i”开头的指令针对int型整数操作(也包括 short和byte类型)，以字符“a”开头的指令表示对象引用的比较。

这些指令都接收两个字节的操作数作为参数，用于计算跳转的位置。同时在执行指令时，栈顶需要准备两个元素进行比较。指令执行完成后，栈顶的这两个元素被清空，且没有任何数据入栈。如果预设条件成立，则执行跳转，否则，继续执行下一条语句。

示例1：

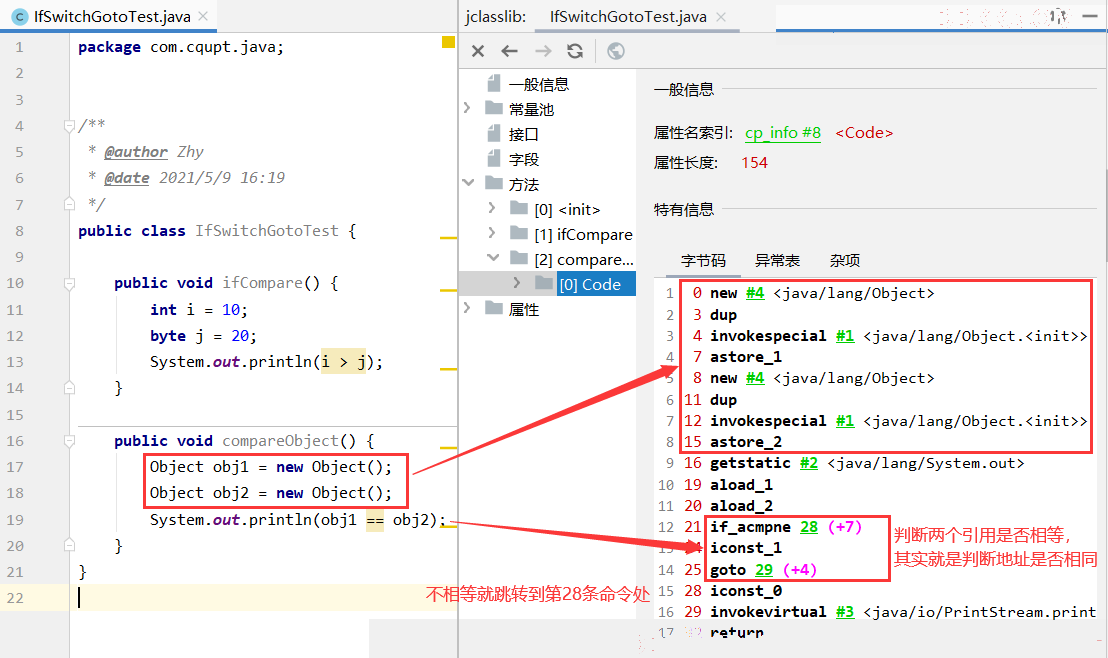

示例2：

多条件分支跳转

多条件分支跳转指令是专为switch一case语句设计的，主要有tableswitch和lookupswitch。

指令名称	描述
tableswitch	用于switch条件跳转，case值连续
lookupswitch	用于switch条件跳转，case值不连续

从助记符上看，两者都是switch语句的实现，它们的区别：

tableswitch要求多个条件分支值是连续的，它内部只存放起始值和终止值，以及若干个跳转偏移量，通过给定的操作数index，可以立即定位到跳转偏移量位置，因此效率比较高。
指令lookupswitch内部存放着各个离散的case一offse对，每次执行都要搜索全部的case一offset对，找到匹配的case值，并根据对应的offset计算跳转地址，因此效率较低。

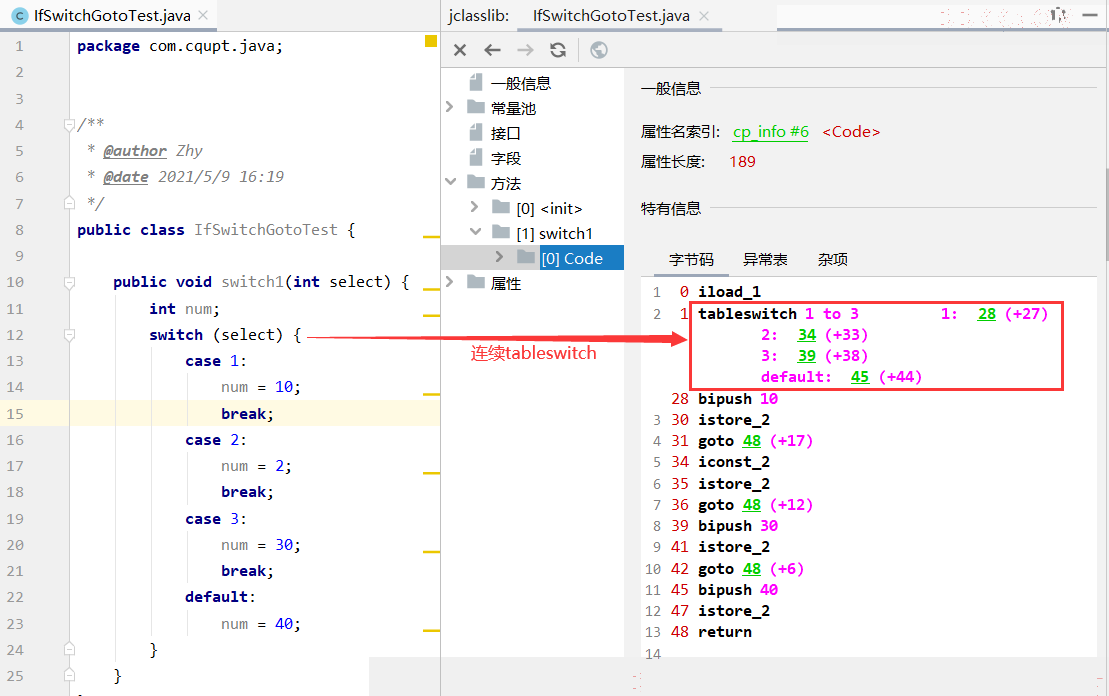

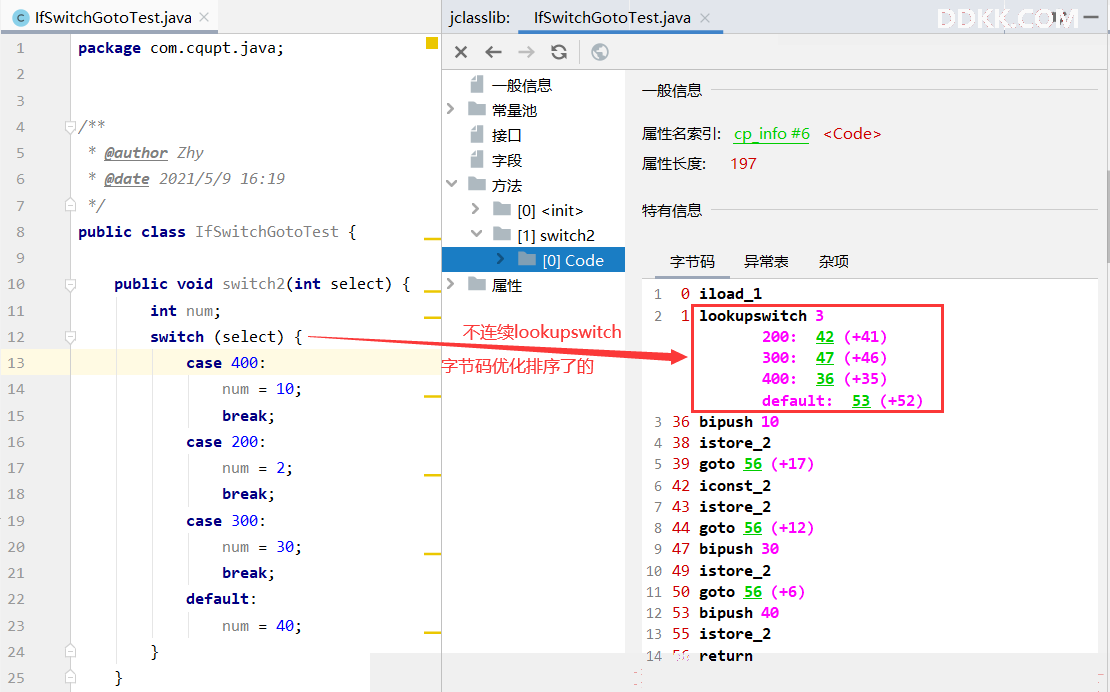

示例1：

示例2：

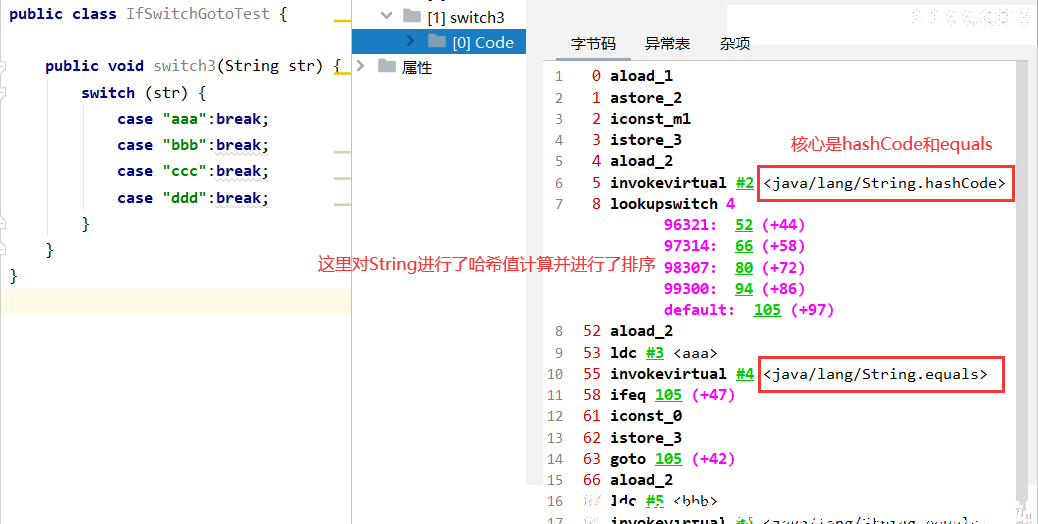

示例3：

无条件跳转

目前主要的无条件跳转指令为goto。指令goto接收两个字节的操作数，共同组成一个带符号的整数，用于指定指令的偏移量，指令执行的目的就是跳转到偏移量给定的位置处。

如果指令偏移量太大，超过双字节的带符号整数的范围，则可以使用指令goto_w，它和goto有相同的作用，但是它接收4个宇节的操作数，可以表示更大的地址范围。

指令jsr、jsr_w、ret虽然也是无条件跳转的，但主要用于 try一finally语句，且已经被虚拟机逐渐废弃，故不在这里介绍这两个指令。

指令名称	描述
goto	无条件跳转
goto_w	无条件跳转（宽索引）
jsr	跳转至指定16位offset位置，并将jsr下条指令地址压入栈顶
jsr_w	跳转至指定32位offer位置，并将jsr_w下条指令地址压入栈顶
ret	返回至由指定的局部变量所给出的指令位置（一般与jsr、jsr_w联合使用）

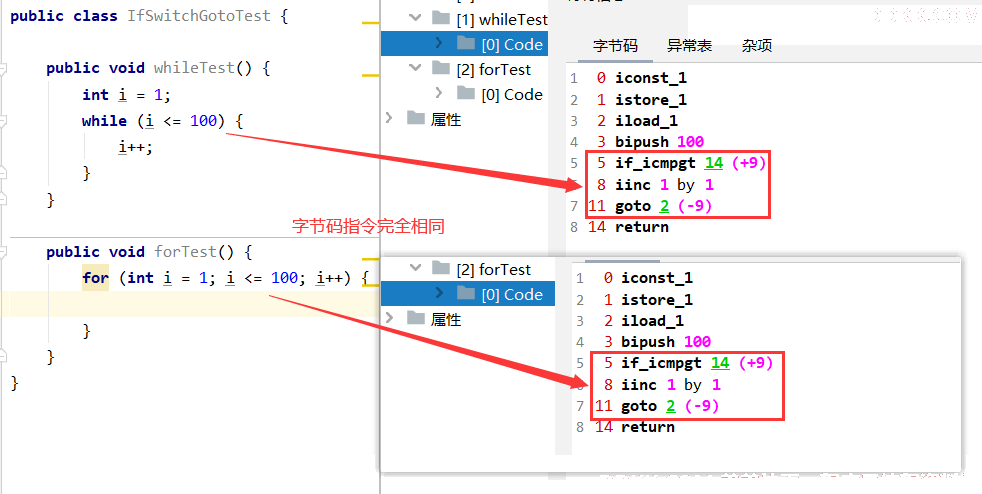

whileTest和forTest的字节码是一样的，区别是i的作用域不同

10、异常处理指令

抛出异常指令

在Java程序中显示抛出异常的操作（throw语句）都是由athrow指令来实现。除了使用throw语句显示抛出异常情况之外，JVM规范还规定了许多运行时异常会在其他Java虚拟机指令检测到异常状况时自动抛出。例如，在之前介绍的整数运算时，当除数为零时，虚拟机会在 idiv或 ldiv指令中抛出 ArithmeticException异常。

正常情况下，操作数栈的压入弹出都是一条条指令完成的。唯一的例外情况是在抛异常时，Java虚拟机会清除操作数栈上的所有内容，而后将异常实例压入调用者操作数栈上。

异常及异常的处理：

过程一：异常对象的生成过程 --> throw(手动/自动) --> 指令：athrow
过程二：异常的处理：抓抛模型。try-catch-finally --> 使用异常表

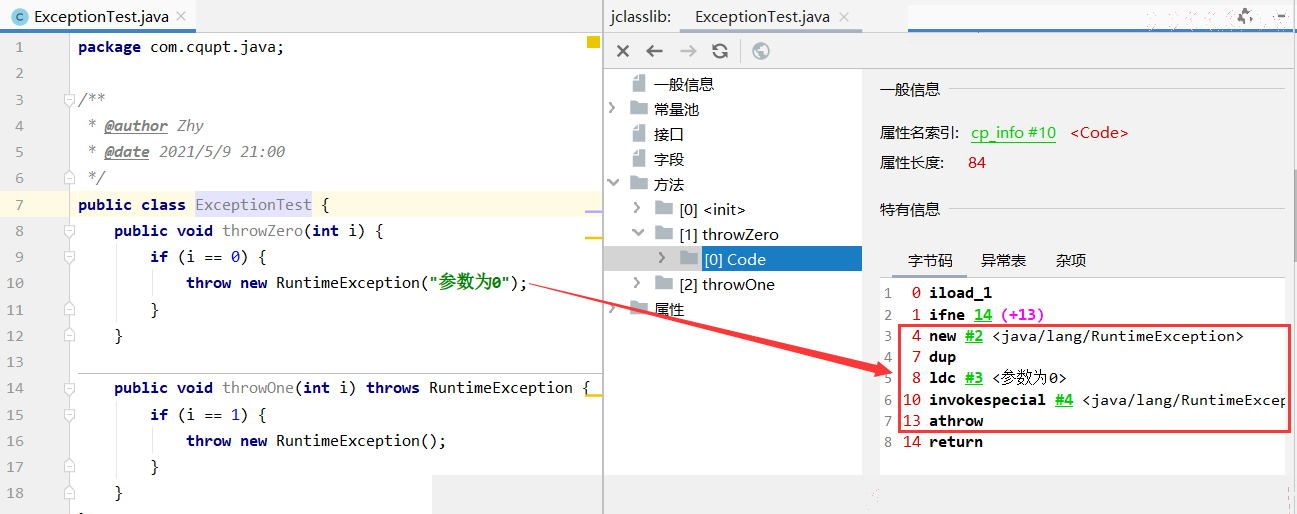

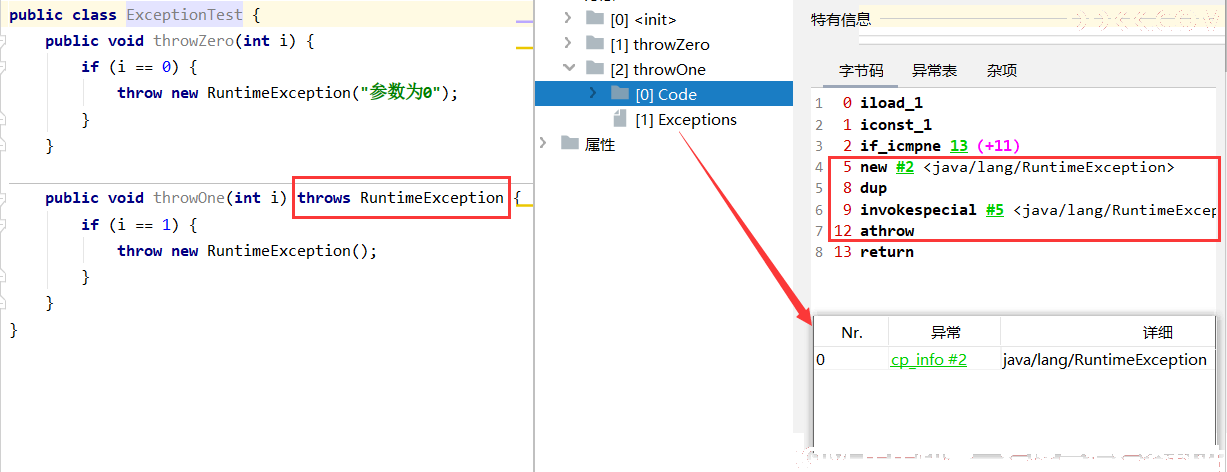

示例1：

示例2：

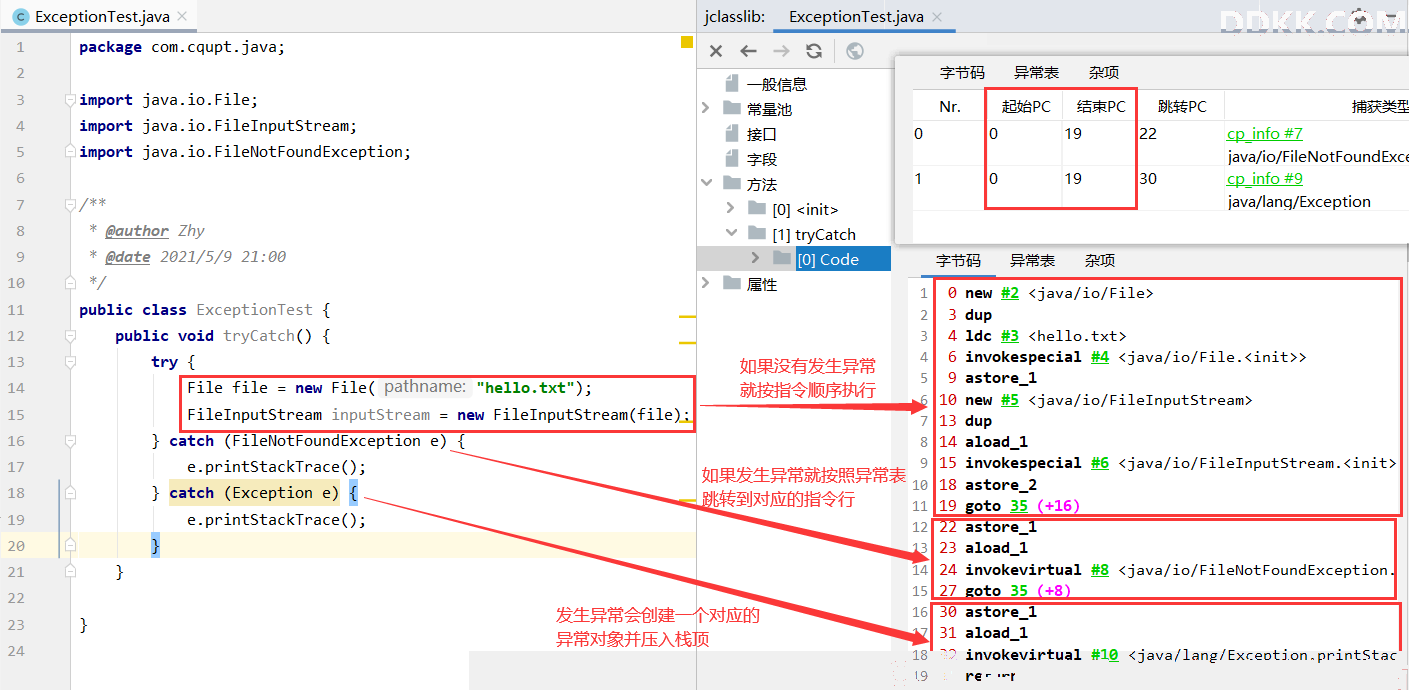

异常处理与异常表

1、处理异常：在Java虚拟机中，处理异常（catch语句）不是由字节码指令来实现的（早期使用jsr、ret指令），而是采用异常表来完成的；
2、异常表：如果一个方法定义了一个try一catch或者try一finally的异常处理，就会创建一个异常表它包含了每个异常处理或者finally块的信息异常表保存了每个异常处理信息比如:-起始位置-结束位置-程序计数器记录的代码处理的偏移地址-被捕获的异常类在常量池中的索引；

当一个异常被抛出时，JVM会在当前的方法里寻找一个匹配的处理，如果没有找到，这个方法会强制结束并弹出当前栈帧，并且异常会重新抛给上层调用的方法（在调用方法栈帧）。**如果在所有栈帧弹出前仍然没有找到合适的异常处理，这个线程将终止。**如果这个异常在最后一个非守护线程里抛出，将会导致JVM自己终止，比如这个线程是个main线程。

不管什么时候抛出异常，如果异常处理最终匹配了所有异常类型，代码就会继续执行。在这种情况下，如果方法结束后没有抛出异常，仍然执行finally块，在return前，它直接跳到finally块来完成目标。

11、同步控制指令

java虚拟机支持两种同步结构：方法级的同步和方法内部一段指令序列的同步，这两种同步都是使用monitor来支持的。

方法级的同步

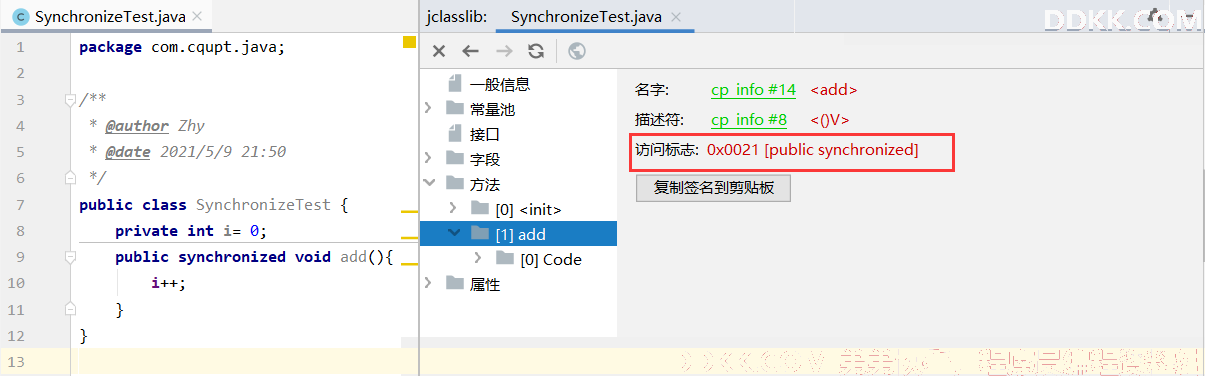

方法级的同步：是隐式的，即无须通过字节码指令来控制，它实现在方法调用和返回操作之中。虚拟机可以从方法常量池的方法表结构中的ACC_SYNCHRONIZED访问标志得知一个方法是否声明为同步方法；

当调用方法时，调用指令将会检查方法的AC_SYNCHRONIZED访问标志是否设置。

如果设置了，执行线程将先持有同步锁，然后执行方法。最后在方法完成(无论是正常完成还是非正常完成)时释放同步锁。
在方法执行期间，执行线程持有了同步锁，其他任何线程都无法再获得同一个锁。
如果一个同步方法执行期间抛出了异常，并且在方法内部无法处理此异常，那这个同步方法所持有的锁将在异常抛到同步方法之外时自动释放。

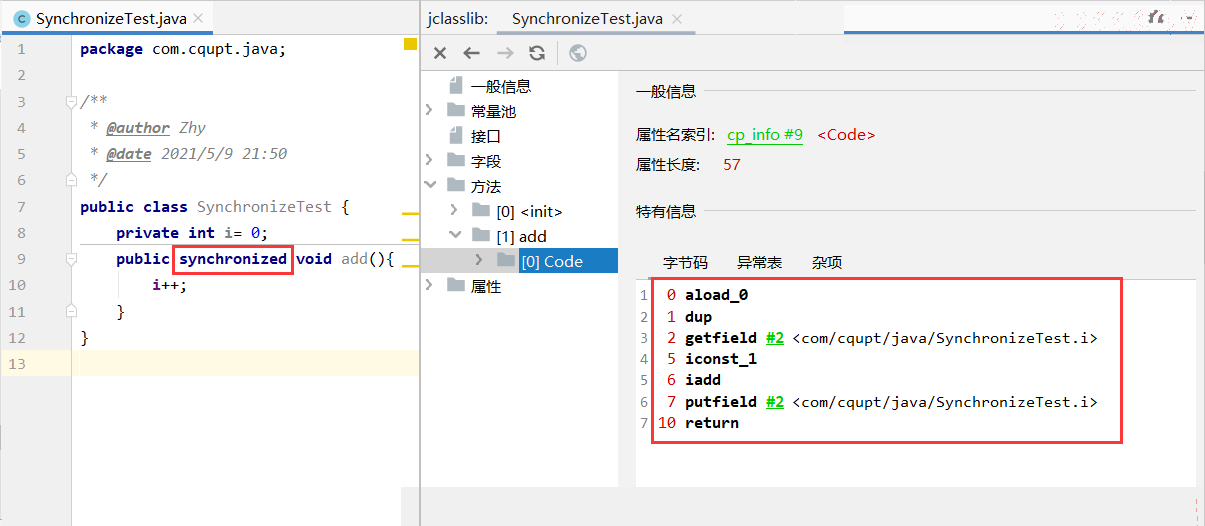

这段代码和普通的无同步操作的代码没有什么不同，没有使用monitorenter和monitorexit进行同步区控制。这是因为，对于同步方法而言，当虚拟机通过方法的访问标示符判断是一个同步方法时，会自动在方法调用前进行加锁，当同步方法执行完毕后，不管方法是正常结束还是有异常抛出，均会由虚拟机释放这个锁。因此，对于同步方法而言，monitorenter和monitorexit指令是隐式存在的，并未直接出现在字节码中。

方法内指定指令序列的同步

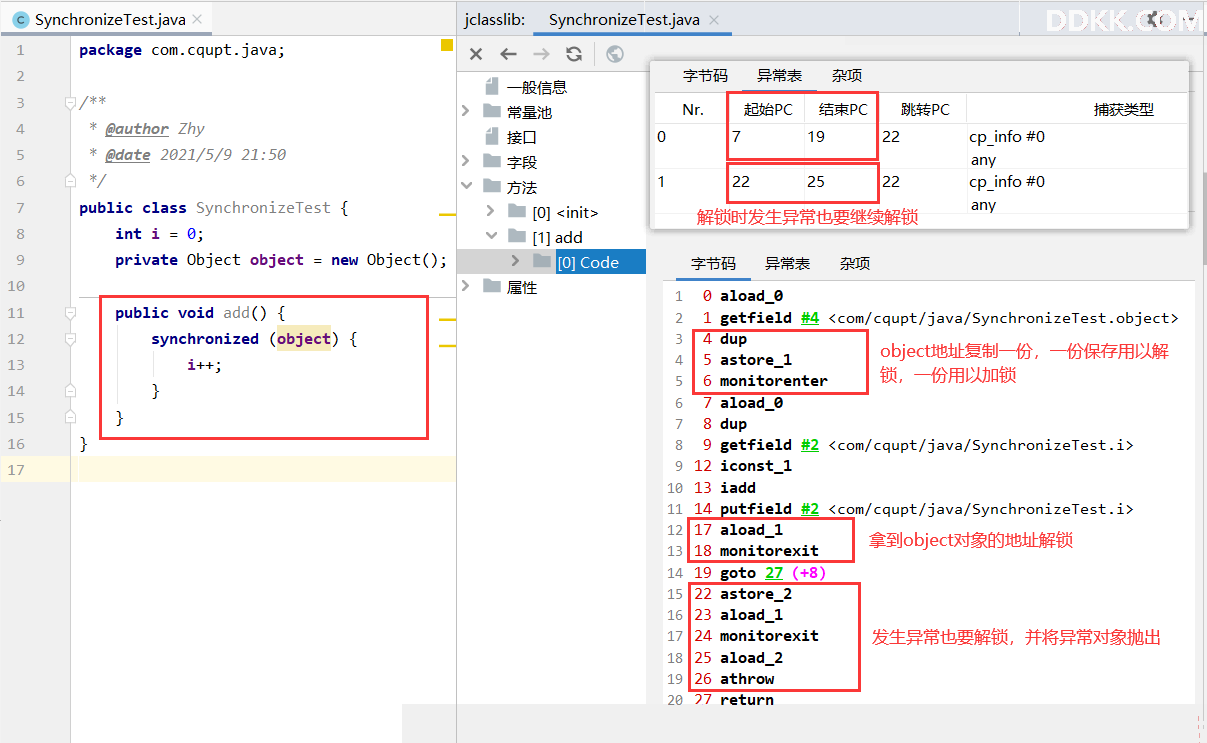

同步一段指令集序列：通常是由java中的synchronized语句块来表示的。jvm的指令集有 monitorenter 和monitorexit 两条指令来支持synchronized关键字的语义。

当一个线程进入同步代码块时，它使用monitorenter指令请求进入。如果当前对象的监视器计数器为0，则它会被准许进入，若为1，则判断持有当前监视器的线程是否为自己，如果是，则进入（可重入锁），否则进行等待，直到对象的监视器计数器为0，才会被允许进入同步块。
当线程退出同步块时，需要使用monitorexit声明退出。在Java虚拟机中，任何对象都有一个监视器与之相关联，用来判断对象是否被锁定，当监视器被持有后，对象处于锁定状态。

指令monitorenter和monitorexit在执行时，都需要在操作数栈顶压入对象，之后monitorenter和monitorexit的锁定和释放都是针对这个对象的监视器进行的。
