20、Flink 容错机制之检查点

检查点

流式数据连续不断地到来，无休无止；所以流处理程序也是持续运行的，并没有一个明确的结束退出时间。机器运行程序，996起来当然比人要容易得多，不过希望“永远运行”也是不切实际的。因为各种硬件软件的原因，运行一段时间后程序可能异常退出、机器可能宕机，如果只依赖一台机器来运行，就会使得任务的处理被迫中断。
一个解决方案就是多台机器组成集群，以“分布式架构”来运行程序。这样不仅扩展了系统的并行处理能力，而且可以解决单点故障的问题，从而大大提高系统的稳定性和可用性。
在分布式架构中，当某个节点出现故障，其他节点基本不受影响。这时只需要重启应用，恢复之前某个时间点的状态继续处理就可以了。这一切看似简单，可是在实时流处理中，不仅需要保证故障后能够重启继续运行，还要保证结果的正确性、故障恢复的速度、对处理性能的影响，这就需要在架构上做出更加精巧的设计。
在Flink中，有一套完整的容错机制（faulttolerance）来保证故障后的恢复，其中最重要的就是检查点（checkpoint）。之前介绍过检查点的基本概念和用途，接下来深入探讨一下检查点的原理和Flink的容错机制

一、检查点的保存

发生故障之后怎么办？最简单的想法当然是重启机器、重启应用。由于是分布式的集群，即使一个节点无法恢复，也不会影响应用的重启执行。这里的问题在于，流处理应用中的任务都是有状态的，而为了快速访问这些状态一般会直接放在堆内存里；现在重启应用，内存中的状态已经丢失，就意味着之前的计算全部白费了，需要从头来过。就像编写文档或是玩RPG游戏，因为宕机没保存而要重来一遍是一件令人崩溃的事情；这种惨痛的经历让我们养成了一个好习惯——随时存档，这样即使遇到宕机也可以读档继续了，如游戏存档。

在流处理中，同样可以用存档读档的思路，把之前的计算结果做个保存，这样重启之后就可以继续处理新数据、而不需要重新计算了。进一步我们知道在有状态的流处理中，任务继续处理新数据，并不需要“之前的计算结果”，而是需要任务“之前的状态”。所以最终的选择，就是将之前某个时间点所有的状态保存下来，这份“存档”就是所谓的“检查点”（checkpoint）。

遇到故障重启的时候，可以从检查点中“读档”，恢复出之前的状态，这样就可以回到当时保存的一刻接着处理数据了。

检查点是Flink容错机制的核心。这里所谓的“检查”，其实是针对故障恢复的结果而言的：故障恢复之后继续处理的结果，应该与发生故障前完全一致，需要“检查”结果的正确性。所以，有时又会把checkpoint叫作“一致性检查点”。

什么时候进行检查点的保存呢？最理想的情况下，应该“随时”保存，也就是每处理完一个数据就保存一下当前的状态；这样如果在处理某条数据时出现故障，只要回到上一个数据处理完之后的状态，然后重新处理一遍这条数据就可以。这样重复处理的数据最少，完全没有多余操作，可以做到最低的延迟。然而实际情况不会这么完美。

1.周期性的触发保存

“随时存档”确实恢复起来方便，可是需要不停地做存档操作。如果每处理一条数据就进行检查点的保存，当大量数据同时到来时，就会耗费很多资源来频繁做检查点，数据处理的速度就会受到影响。所以更好的方式是，每隔一段时间去做一次存档，这样既不会影响数据的正常处理，也不会有太大的延迟——毕竟故障恢复的情况不是随时发生的。在Flink中，检查点的保存是周期性触发的，间隔时间可以进行设置。

所以检查点作为应用状态的一份“存档”，其实就是所有任务状态在同一时间点的一个“快照”（snapshot），它的触发是周期性的。具体来说，当每隔一段时间检查点保存操作被触发时，就把每个任务当前的状态复制一份，按照一定的逻辑结构放在一起持久化保存起来，就构成了检查点。

2.保存的时间点

这里有一个关键问题：当检查点的保存被触发时，任务有可能正在处理某个数据，这时该怎么办呢？

最简单的想法是，可以在某个时刻“按下暂停键”，让所有任务停止处理数据。这样状态就不再更改，大家可以一起复制保存；保存完毕之后，再同时恢复数据处理就可以了。

然而仔细思考就会发现这有很多问题。这种想法其实是粗暴地“停止一切来拍照”，在保存检查点的过程中，任务完全中断了，这会造成很大的延迟；我们之前为了实时性做出的所有设计就毁在了做快照上。另一方面，做快照的目的是为了故障恢复；现在的快照中，有些任务正在处理数据，那它保存的到底是处理到什么程度的状态呢？举个例子，在程序中某一步操作中自定义了一个ValueState，处理的逻辑是：当遇到一个数据时，状态先加1；而后经过一些其他步骤后再加1。现在停止处理数据，状态到底是被加了1还是加了2呢？这很重要，因为状态恢复之后，需要知道当前数据从哪里开始继续处理。要满足这个要求，就必须将暂停时的所有环境信息都保存下来——而这显然是很麻烦的。

为了解决这个问题，不应该“一刀切”把所有任务同时停掉，而是至少得先把手头正在处理的数据弄完。这样的话，在检查点中就不需要保存所有上下文信息，只要知道当前处理到哪个数据就可以了。但这样依然会有问题：分布式系统的节点之间需要通过网络通信来传递数据，如果保存检查点的时候刚好有数据在网络传输的路上，那么下游任务是没法将数据保存起来的；故障重启之后，只能期待上游任务重新发送这个数据。然而上游任务是无法知道下游任务是否收到数据的，只能盲目地重发，这可能导致下游将数据处理两次，结果就会出现错误。

所以最终的选择是：当所有任务都恰好处理完一个相同的输入数据的时候，将它们的状态保存下来

首先，这样避免了除状态之外其他额外信息的存储，提高了检查点保存的效率。
其次，一个数据要么就是被所有任务完整地处理完，状态得到了保存；要么就是没处理完，状态全部没保存：这就相当于构建了一个“事务”（transaction）。如果出现故障，恢复到之前保存的状态，故障时正在处理的所有数据都需要重新处理；所以只需要让源（source）任务向数据源重新提交偏移量、请求重放数据就可以了。这需要源任务可以把偏移量作为算子状态保存下来，而且外部数据源能够重置偏移量；Kafka就是满足这些要求的一个最好的例子，会在后面详细讨论。

3.保存的具体流程

检查点的保存，最关键的就是要等所有任务将“同一个数据”处理完毕。下面通过一个具体的例子，来详细描述一下检查点具体的保存过程。
回忆一下最初实现的统计词频的程序——WordCount。这里为了方便，直接从数据源读入已经分开的一个个单词，例如这里输入的就是：

“hello”“world”“hello”“flink”“hello”“world”“hello”“flink”……

对应的代码就可以简化为：

SingleOutputStreamOperator<Tuple2<String, Long>> wordCountStream =
env.addSource(...)
 .map(word -> Tuple2.of(word, 1L))
 .returns(Types.TUPLE(Types.STRING, Types.LONG));
 .keyBy(t -> t.f0).sum(1)

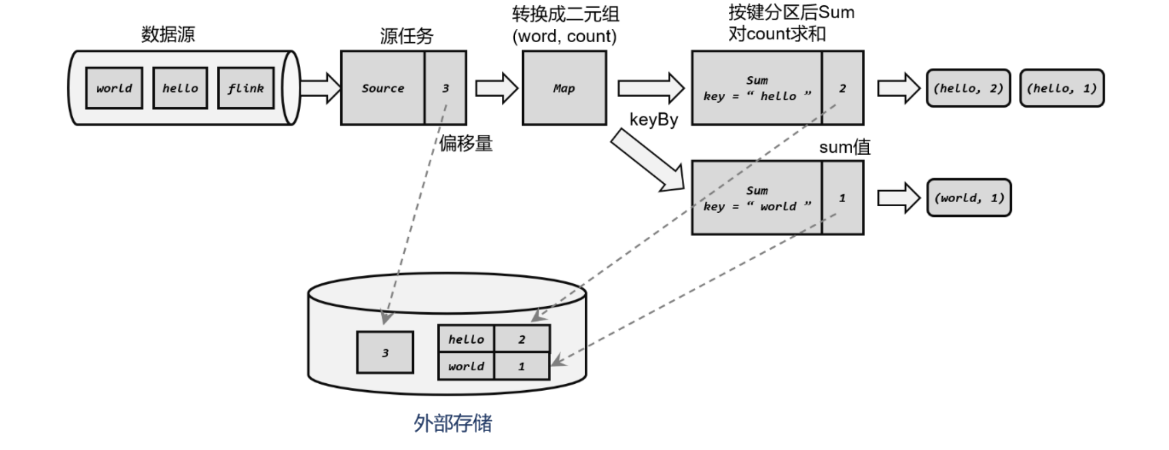

源（Source）任务从外部数据源读取数据，并记录当前的偏移量，作为算子状态（OperatorState）保存下来。然后将数据发给下游的Map任务，它会将一个单词转换成(word,count)二元组，初始count都是1，也就是(“hello”,1)、(“world”,1)这样的形式；这是一个无状态的算子任务。进而以word作为键（key）进行分区，调用.sum()方法就可以对count值进行求和统计了；Sum算子会把当前求和的结果作为按键分区状态（KeyedState）保存下来。最后得到的就是当前单词的频次统计(word,count)，如下图所示:



当需要保存检查点（checkpoint）时，就是在所有任务处理完同一条数据后，对状态做个快照保存下来。例如上图中，已经处理了3条数据：“hello”“world”“hello”，所以会看到Source算子的偏移量为3；后面的Sum算子处理完第三条数据“hello”之后，此时已经有2个“hello”和1个“world”，所以对应的状态为“hello”->2，“world”->1（这里KeyedState底层会以key-value形式存储）。此时所有任务都已经处理完了前三个数据，所以可以把当前的状态保存成一个检查点，写入外部存储中。至于具体保存到哪里，这是由状态后端的配置项“检查点存储”（CheckpointStorage）来决定的，可以有作业管理器的堆内存（JobManagerCheckpointStorage）和文件系统（FileSystemCheckpointStorage）两种选择。
一般情况下，会将检查点写入持久化的分布式文件系统。

二、从检查点恢复状态

在运行流处理程序时，Flink会周期性地保存检查点。当发生故障时，就需要找到最近一次成功保存的检查点来恢复状态。

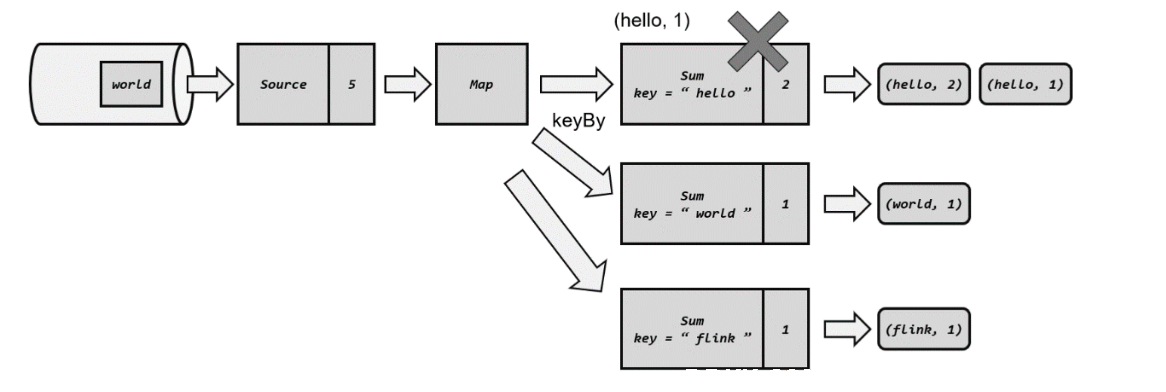

在上节的wordcount示例中，处理完三个数据后保存了一个检查点。之后继续运行，又正常处理了一个数据“flink”，在处理第五个数据“hello”时发生了故障，如下图所示。


这里Source任务已经处理完毕，所以偏移量为5；Map任务也处理完成了。而Sum任务在处理中发生了故障，此时状态并未保存。

接下来就需要从检查点来恢复状态了。具体的步骤为：
<1>重启应用

遇到故障之后，第一步当然就是重启。将应用重新启动后，所有任务的状态会清空，如下图所示。


<2>读取检查点，重置状态

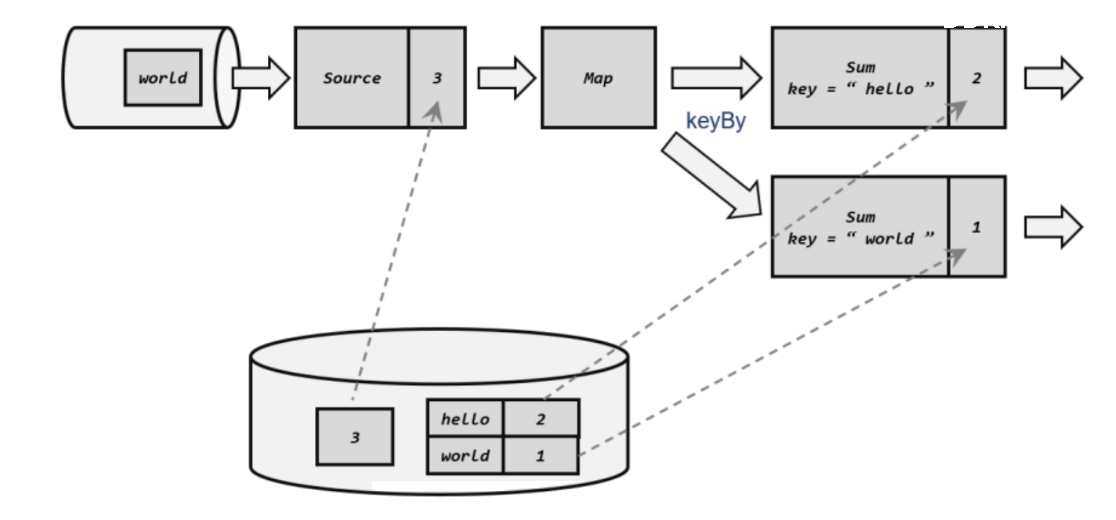

找到最近一次保存的检查点，从中读出每个算子任务状态的快照，分别填充到对应的状态中。这样，Flink内部所有任务的状态，就恢复到了保存检查点的那一时刻，也就是刚好处理完第三个数据的时候，如下图所示。这里key为“flink”并没有数据到来，所以初始为0。



<3>重放数据

从检查点恢复状态后还有一个问题：如果直接继续处理数据，那么保存检查点之后、到发生故障这段时间内的数据，也就是第4、5个数据（“flink”“hello”）就相当于丢掉了；这会造成计算结果的错误。
为了不丢数据，应该从保存检查点后开始重新读取数据，这可以通过Source任务向外部数据源重新提交偏移量（offset）来实现，如下图所示:



这样，整个系统的状态已经完全回退到了检查点保存完成的那一时刻。
<4>继续处理数据

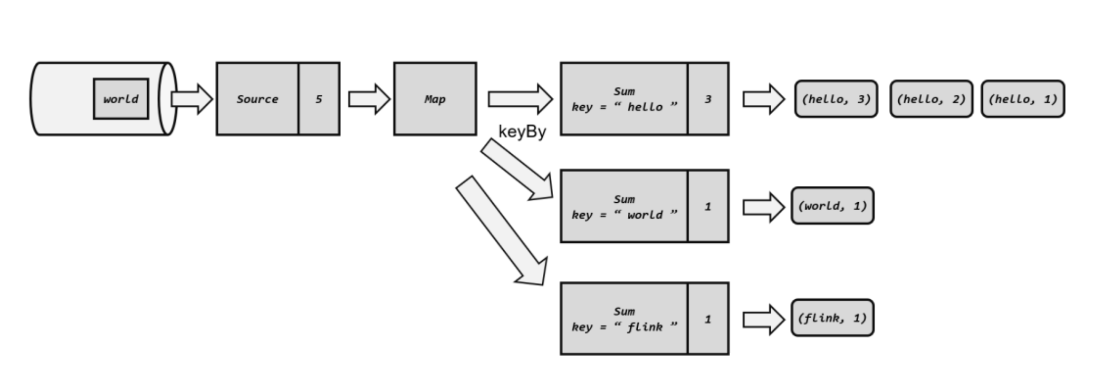

接下来，就可以正常处理数据了。首先是重放第4、5个数据，然后继续读取后面的数据，如下图所示。

当处理到第5个数据时，就已经追上了发生故障时的系统状态。之后继续处理，就好像没有发生过故障一样；既没有丢掉数据也没有重复计算数据，这就保证了计算结果的正确性。在分布式系统中，这叫作实现了“精确一次”（exactly-once）的状态一致性保证。关于状态一致性的概念，会在后面继续展开。
这里也可以发现，想要正确地从检查点中读取并恢复状态，必须知道每个算子任务状态的类型和它们的先后顺序（拓扑结构）；因此为了可以从之前的检查点中恢复状态，我们在改动程序、修复bug时要保证状态的拓扑顺序和类型不变。状态的拓扑结构在JobManager上可以由JobGraph分析得到，而检查点保存的定期触发也是由JobManager控制的；所以故障恢复的过程需要JobManager的参与。

三、检查点算法

Flink保存检查点的时间点，是所有任务都处理完同一个输入数据的时候。但是不同的任务处理数据的速度不同，当第一个Source任务处理到某个数据时，后面的Sum任务可能还在处理之前的数据；而且数据经过任务处理之后类型和值都会发生变化，面对着“面目全非”的数据，不同的任务怎么知道处理的是“同一个”呢？

一个简单的想法是，当接到JobManager发出的保存检查点的指令后，Source算子任务处理完当前数据就暂停等待，不再读取新的数据了。这样我们就可以保证在流中只有需要保存到检查点的数据，只要把它们全部处理完，就可以保证所有任务刚好处理完最后一个数据；这时把所有状态保存起来，合并之后就是一个检查点了。这就好比我们想要保存所有同学刚好毕业时的状态，那就在所有人答辩完成之后，集合起来拍一张毕业合照。这样做最大的问题，就是每个人的进度可能不同；先答辩完的人为了保证状态一致不能进行其他工作，只能等待。当先保存完状态的任务需要等待其他任务时，就导致了资源的闲置和性能的降低。

所以更好的做法是，在不暂停整体流处理的前提下，将状态备份保存到检查点。在Flink中，采用了基于Chandy-Lamport算法的分布式快照，

1.检查点分界线（Barrier）

现在的目标是，在不暂停流处理的前提下，让每个任务“认出”触发检查点保存的那个数据。

自然想到，如果给数据添加一个特殊标识，任务就可以准确识别并开始保存状态了。这需要在Source任务收到触发检查点保存的指令后，立即在当前处理的数据中插入一个标识字段，然后再向下游任务发出。但是假如Source任务此时并没有正在处理的数据，这个操作就无法实现了。

所以我们可以借鉴水位线（watermark）的设计，在数据流中插入一个特殊的数据结构，专门用来表示触发检查点保存的时间点。收到保存检查点的指令后，Source任务可以在当前数据流中插入这个结构；之后的所有任务只要遇到它就开始对状态做持久化快照保存。由于数据流是保持顺序依次处理的，因此遇到这个标识就代表之前的数据都处理完了，可以保存一个检查点；而在它之后的数据，引起的状态改变就不会体现在这个检查点中，而需要保存到下一个检查点。

这种特殊的数据形式**，把一条流上的数据按照不同的检查点分隔开，所以就叫作检查点的“分界线”（CheckpointBarrier）。**

分界线（CheckpointBarrier）。与水位线很类似，检查点分界线也是一条特殊的数据，由Source算子注入到常规的数据流中，它的位置是限定好的，不能超过其他数据，也不能被后面的数据超过。检查点分界线中带有一个检查点ID，这是当前要保存的检查点的唯一标识，如下图所示。

这样，分界线就将一条流逻辑上分成了两部分：分界线之前到来的数据导致的状态更改，都会被包含在当前分界线所表示的检查点中；而基于分界线之后的数据导致的状态更改，则会被包含在之后的检查点中。



在JobManager中有一个“检查点协调器”（checkpointcoordinator），专门用来协调处理检查点的相关工作。检查点协调器会定期向TaskManager发出指令，要求保存检查点（带着检查点ID）；TaskManager会让所有的Source任务把自己的偏移量（算子状态）保存起来，并将带有检查点ID的分界线（barrier）插入到当前的数据流中，然后像正常的数据一样像下游传递；之后Source任务就可以继续读入新的数据了。

每个算子任务只要处理到这个barrier，就把当前的状态进行快照；在收到barrier之前，还是正常地处理之前的数据，完全不受影响。比如上图中，Source任务收到1号检查点保存指令时，读取完了三个数据，所以将偏移量3保存到外部存储中；而后将ID为1的barrier注入数据流；与此同时，Map任务刚刚收到上一条数据“hello”，而Sum任务则还在处理之前的第二条数据(world,1)。下游任务不会在这时就立刻保存状态，而是等收到barrier时才去做快照，这时可以保证前三个数据都已经处理完了。同样地，下游任务做状态快照时，也不会影响上游任务的处理，每个任务的快照保存并行不悖，不会有暂停等待的时间。

如果还是拿拍毕业照来类比的话，现在就不需要大家答辩完之后聚在一起排队摆pose了——每个人完成答辩之后只要单独照张相，就可以继续做自己的事情去了；最后由班主任老师发挥P图技能合成合照，这样无疑就省去了大家集合等待的时间。

2.分布式快照算法

通过在流中插入分界线（barrier），可以明确地指示触发检查点保存的时间。在一条单一的流上，数据依次进行处理，顺序保持不变；不过对于分布式流处理来说，想要一直保持数据的顺序就不是那么容易了。

回忆一下水位线（watermark）的处理：上游任务向多个并行下游任务传递时，需要广播出去；而多个上游任务向同一个下游任务传递时，则需要下游任务为每个上游并行任务维护一个“分区水位线”，取其中最小的那个作为当前任务的事件时钟。

那barier在并行数据流中的传递，是不是也有类似的规则呢？

watermark指示的是“之前的数据全部到齐了”，而barrier指示的是“之前所有数据的状态更改保存入当前检查点”：它们都是一个“截止时间”的标志。所以在处理多个分区的传递时，也要以是否还会有数据到来作为一个判断标准。

具体实现上，Flink使用了Chandy-Lamport算法的一种变体，被称为“异步分界线快照”（asynchronousbarriersnapshotting）算法。算法的核心就是两个原则：当上游任务向多个并行下游任务发送barrier时，需要广播出去；而当多个上游任务向同一个下游任务传递barrier时，需要在下游任务执行“分界线对齐”（barrieralignment）操作，也就是需要等到所有并行分区的barrier都到齐，才可以开始状态的保存。

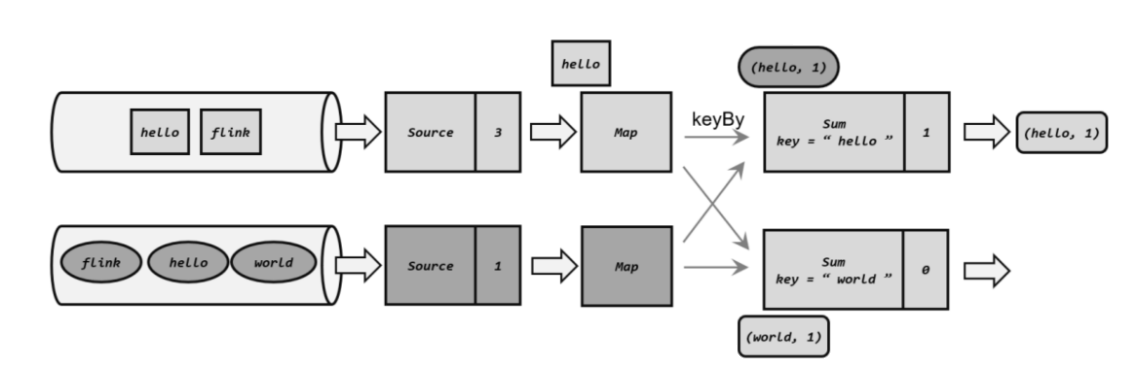

为了详细解释检查点算法的原理，对之前的wordcount程序进行扩展，考虑所有算子并行度为2的场景，如下图所示:



有两个并行的Source任务，会分别读取两个数据流（或者是一个源的不同分区）。这里每条流中的数据都是一个个的单词：“hello”“world”“hello”“flink”交替出现。此时第一条流的Source任务（为了方便，下文直接叫它“Source1”，其他任务类似）读取了3个数据，偏移量为3；而第二条流的Source任务（Source2）只读取了一个“hello”数据，偏移量为1。第一条流中的第一个数据“hello”已经完全处理完毕，所以Sum任务的状态中key为hello对应着值1，而且已经发出了结果(hello,1)；第二个数据“world”经过了Map任务的转换，还在被Sum任务处理；第三个数据“hello”还在被Map任务处

接下来就是检查点保存的算法。具体过程如下：

<1>JobManager 发送指令，触发检查点的保存；Source 任务保存状态，插入分界线

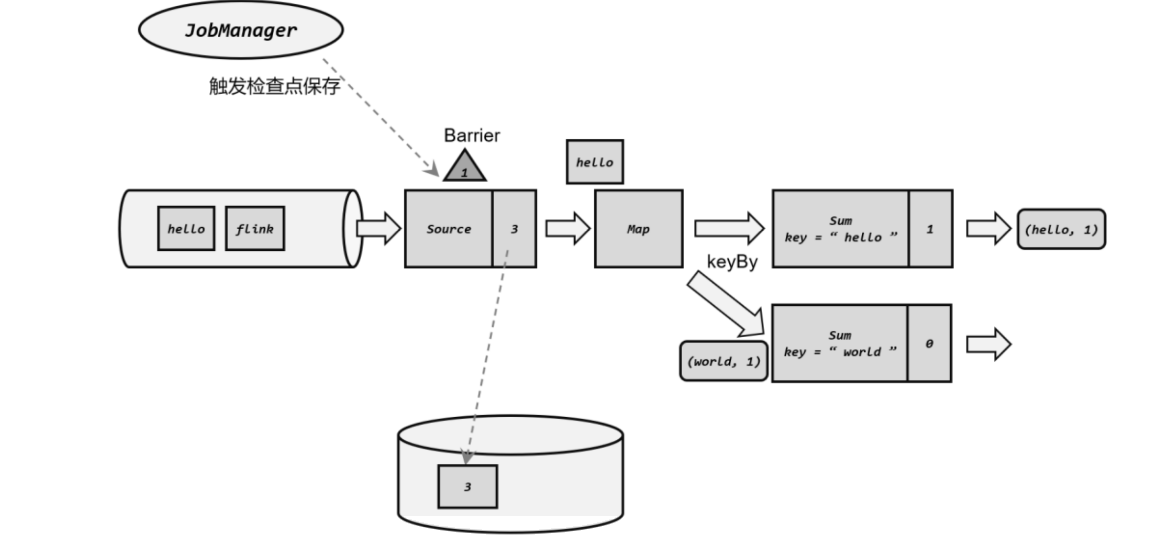

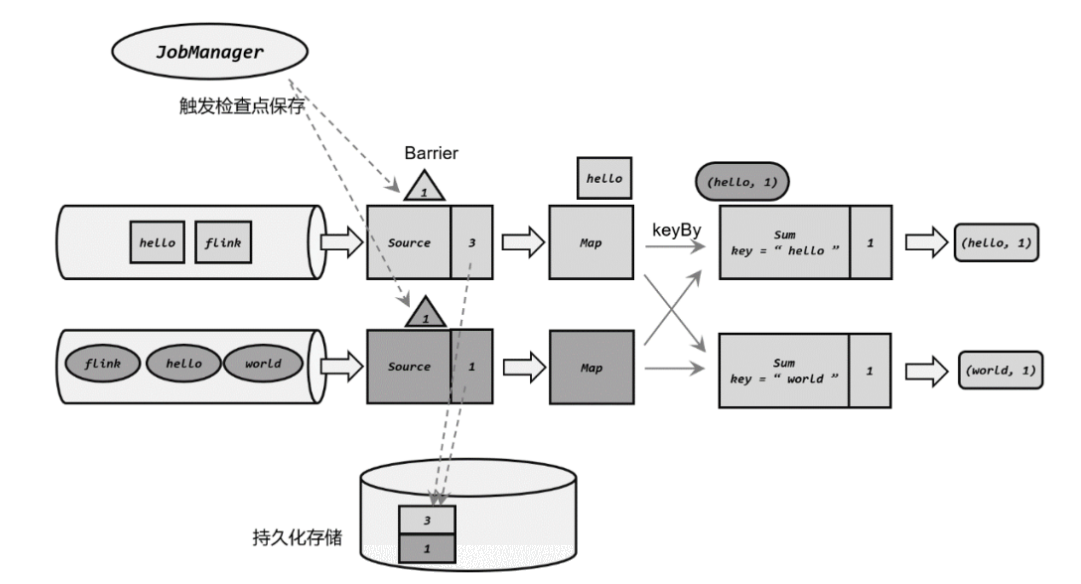

JobManager会周期性地向每个TaskManager发送一条带有新检查点ID的消息，通过这种方式来启动检查点。收到指令后，TaskManger会在所有Source任务中插入一个分界线（barrier），并将偏移量保存到远程的持久化存储中，如下图所示。



并行的Source任务保存的状态为3和1，表示当前的1号检查点应该包含：第一条流中截至第三个数据、第二条流中截至第一个数据的所有状态更改。可以发现Source任务做这些的时候并不影响后面任务的处理，Sum任务已经处理完了第一条流中传来的(world,1)，对应的状态也有了更改。

<2>状态快照保存完成，分界线向下游传递

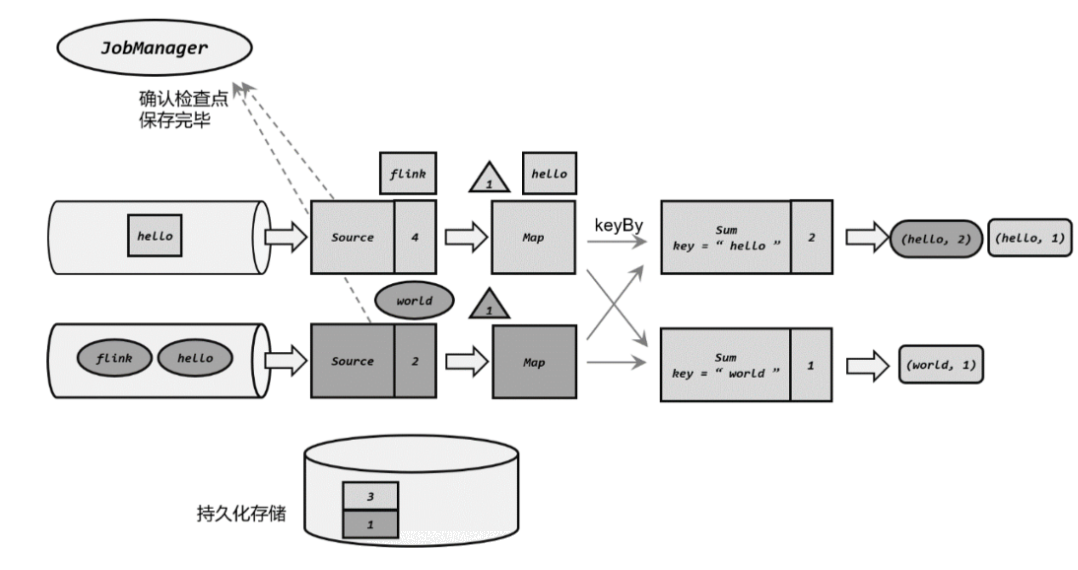

状态存入持久化存储之后，会返回通知给Source任务；Source任务就会向JobManager确认检查点完成，然后像数据一样把barrier向下游任务传递，如下图所示。



由于Source和Map之间是一对一（forward）的传输关系（这里没有考虑算子链operatorchain），所以barrier可以直接传递给对应的Map任务。之后Source任务就可以继续读取新的数据了。与此同时，Sum1已经将第二条流传来的(hello，1)处理完毕，更新了状态。

<3>向下游多个并行子任务广播分界线，执行分界线对齐



此时的Sum2收到了来自上游两个Map任务的barrier，说明第一条流第三个数据、第二条流第一个数据都已经处理完，可以进行状态的保存了；而Sum1只收到了来自Map2的barrier，所以这时需要等待分界线对齐。在等待的过程中，如果分界线尚未到达的分区任务Map1又传来了数据(hello,1)，说明这是需要保存到检查点的，Sum任务应该正常继续处理数据，状态更新为3；而如果分界线已经到达的分区任务Map2又传来数据，这已经是下一个检查点要保存的内容了，就不应立即处理，而是要缓存起来、等到状态保存之后再做处理。

<4>分界线对齐后，保存状态到持久化存储

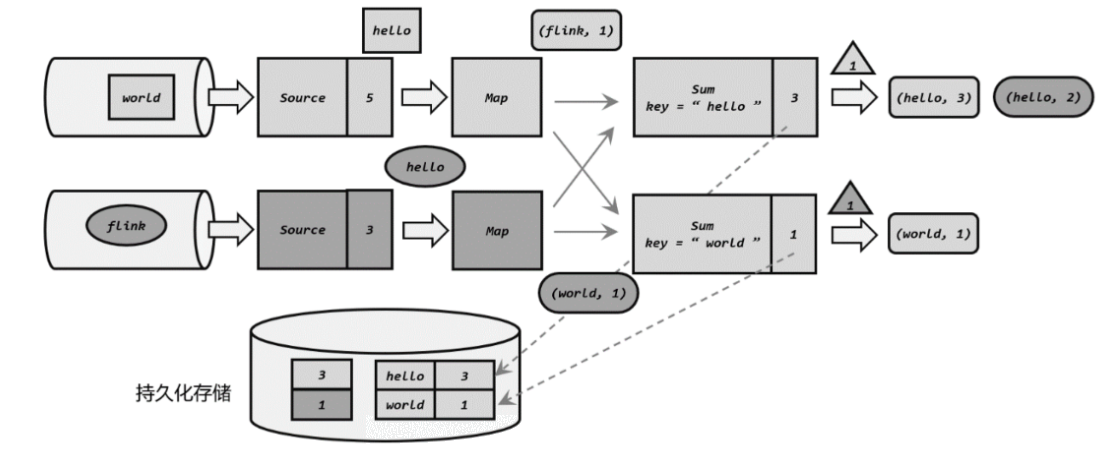

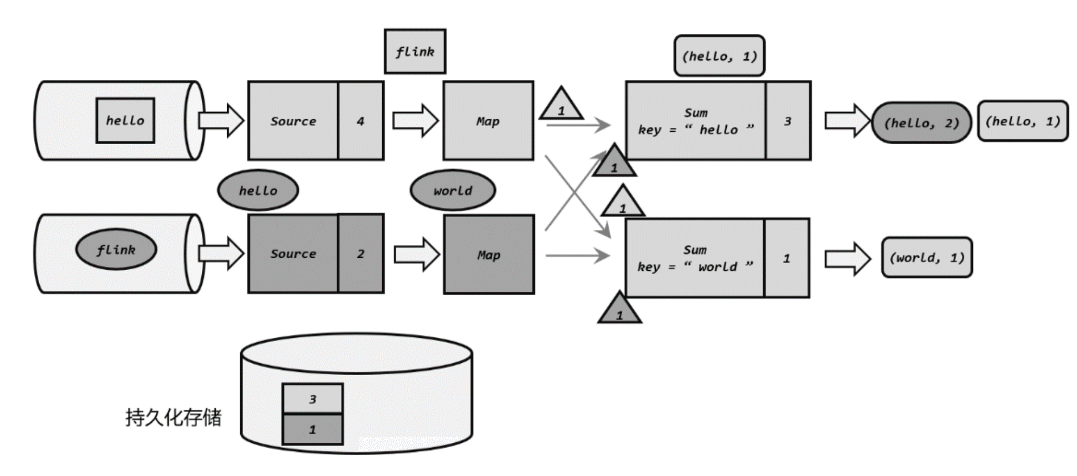

各个分区的分界线都对齐后，就可以对当前状态做快照，保存到持久化存储了。存储完成之后，同样将barrier向下游继续传递，并通知JobManager保存完毕，如图所示。



这个过程中，每个任务保存自己的状态都是相对独立的，互不影响。可以看到，当Sum将当前状态保存完毕时，Source1任务已经读取到第一条流的第五个数据了。

<5>先处理缓存数据，然后正常继续处理

完成检查点保存之后，任务就可以继续正常处理数据了。这时如果有等待分界线对齐时缓存的数据，需要先做处理；然后再按照顺序依次处理新到的数据。
当JobManager收到所有任务成功保存状态的信息，就可以确认当前检查点成功保存。之后遇到故障就可以从这里恢复了。
由于分界线对齐要求先到达的分区做缓存等待，一定程度上会影响处理的速度；当出现背压（backpressure）时，下游任务会堆积大量的缓冲数据，检查点可能需要很久才可以保存完毕。为了应对这种场景，Flink1.11之后提供了不对齐的检查点保存方式，可以将未处理的缓冲数据（in-flightdata）也保存进检查点。这样，当遇到一个分区barrier时就不需等待对齐，而是可以直接启动状态的保存了。

四、检查点配置

检查点的作用是为了故障恢复，不能因为保存检查点占据了大量时间、导致数据处理性能明显降低。为了兼顾容错性和处理性能，可以在代码中对检查点进行各种配置。

1.启用检查点

默认情况下，Flink程序是禁用检查点的。如果想要为Flink应用开启自动保存快照的功能，需要在代码中显式地调用执行环境的.enableCheckpointing()方法：

StreamExecutionEnvironment env =
StreamExecutionEnvironment.getExecutionEnvironment();
// 每隔 1 秒启动一次检查点保存
env.enableCheckpointing(1000);

这里需要传入一个长整型的毫秒数，表示周期性保存检查点的间隔时间。如果不传参数直接启用检查点，默认的间隔周期为500毫秒，这种方式已经被弃用。

检查点的间隔时间是对处理性能和故障恢复速度的一个权衡。如果希望对性能的影响更小，可以调大间隔时间；而如果希望故障重启后迅速赶上实时的数据处理，就需要将间隔时间设小一些。

2.检查点存储（Checkpoint Storage）

检查点具体的持久化存储位置，取决于“检查点存储”（CheckpointStorage）的设置。默认情况下，检查点存储在JobManager的堆（heap）内存中。而对于大状态的持久化保存，Flink也提供了在其他存储位置进行保存的接口，这就是CheckpointStorage。

具体可以通过调用检查点配置的.setCheckpointStorage()来配置，需要传入一个CheckpointStorage的实现类。Flink主要提供了两种CheckpointStorage：作业管理器的堆内存（JobManagerCheckpointStorage）和文件系统（FileSystemCheckpointStorage）。

// 配置存储检查点到 JobManager 堆内存
env.getCheckpointConfig().setCheckpointStorage(new
JobManagerCheckpointStorage());
// 配置存储检查点到文件系统
env.getCheckpointConfig().setCheckpointStorage(new
FileSystemCheckpointStorage("hdfs://namenode:40010/flink/checkpoints"));

对于实际生产应用，一般会将CheckpointStorage配置为高可用的分布式文件系统（HDFS，S3等）。

3.其他高级配置

检查点还有很多可以配置的选项，可以通过获取检查点配置（CheckpointConfig）来进行设置。

CheckpointConfig checkpointConfig = env.getCheckpointConfig();

列举说明：
1、检查点模式（CheckpointingMode）:
设置检查点一致性的保证级别，有“精确一次”（exactly-once）和“至少一次”（at-least-once）两个选项。默认级别为exactly-once，而对于大多数低延迟的流处理程序，at-least-once就够用了，而且处理效率会更高。关于一致性级别，会在后续继续展开。

2、超时时间（checkpointTimeout）:
用于指定检查点保存的超时时间，超时没完成就会被丢弃掉。传入一个长整型毫秒数作为参数，表示超时时间。

3、最小间隔时间（minPauseBetweenCheckpoints）:
用于指定在上一个检查点完成之后，检查点协调器（checkpointcoordinator）最快等多久可以出发保存下一个检查点的指令。这就意味着即使已经达到了周期触发的时间点，只要距离上一个检查点完成的间隔不够，就依然不能开启下一次检查点的保存。这就为正常处理数据留下了充足的间隙。当指定这个参数时，maxConcurrentCheckpoints的值强制为1。

4、最大并发检查点数量（maxConcurrentCheckpoints）:
用于指定运行中的检查点最多可以有多少个。由于每个任务的处理进度不同，完全可能出现后面的任务还没完成前一个检查点的保存、前面任务已经开始保存下一个检查点了。这个参数就是限制同时进行的最大数量。
如果前面设置了minPauseBetweenCheckpoints，则maxConcurrentCheckpoints这个参数就不起作用了。

5、开启外部持久化存储（enableExternalizedCheckpoints）:
用于开启检查点的外部持久化，而且默认在作业失败的时候不会自动清理，如果想释放空间需要自己手工清理。里面传入的参数ExternalizedCheckpointCleanup指定了当作业取消的时候外部的检查点该如何清理。

  • DELETE_ON_CANCELLATION：在作业取消的时候会自动删除外部检查点，但是如果是作业失败退出，则会保留检查点。
  • RETAIN_ON_CANCELLATION：作业取消的时候也会保留外部检查点。

6、检查点异常时是否让整个任务失败（failOnCheckpointingErrors）:
用于指定在检查点发生异常的时候，是否应该让任务直接失败退出。默认为true，如果设置为false，则任务会丢弃掉检查点然后继续运行。

7、不对齐检查点（enableUnalignedCheckpoints）:
不再执行检查点的分界线对齐操作，启用之后可以大大减少产生背压时的检查点保存时间。这个设置要求检查点模式（CheckpointingMode）必须为exctly-once，并且并发的检查点个数为1。

代码中具体设置如下：

  StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        env.setParallelism(1);

        env.enableCheckpointing(1000L); //启用检查点，间隔时间 1 秒
        env.setStateBackend(new EmbeddedRocksDBStateBackend());
        // 设置检查点存储，可以直接传入一个 String，指定文件系统的路径
        env.getCheckpointConfig().setCheckpointStorage(new FileSystemCheckpointStorage(""));
        CheckpointConfig checkpointConfig = env.getCheckpointConfig();
        checkpointConfig.setCheckpointTimeout(60000L); //检查点超时时间1min
        checkpointConfig.setCheckpointingMode(CheckpointingMode.EXACTLY_ONCE); //检查点模式 设置精确一次模式
        checkpointConfig.setMinPauseBetweenCheckpoints(500L); //最小时间间隔 500ms
        checkpointConfig.setMaxConcurrentCheckpoints(1); //最大只能有一个检查点
        checkpointConfig.enableUnalignedCheckpoints(); //非对齐的barrier检查点对齐方式
        // 开启检查点的外部持久化保存，作业取消后依然保留
        checkpointConfig.enableExternalizedCheckpoints(CheckpointConfig.ExternalizedCheckpointCleanup.RETAIN_ON_CANCELLATION); //是否开启检查点的外部持久化
        //配置当前检查点是否允许失败
        checkpointConfig.setTolerableCheckpointFailureNumber(0); //0 为不允许失败

五、保存点

除了检查点（checkpoint）外，Flink还提供了另一个非常独特的镜像保存功能——保存点（Savepoint）。

从名称就可以看出，这也是一个存盘的备份，它的原理和算法与检查点完全相同，只是多了一些额外的元数据。事实上，保存点就是通过检查点的机制来创建流式作业状态的一致性镜像（consistentimage）的。

保存点中的状态快照，是以算子ID和状态名称组织起来的，相当于一个键值对。从保存点启动应用程序时，Flink会将保存点的状态数据重新分配给相应的算子任务。

1.保存点的用途

保存点与检查点最大的区别，就是触发的时机。检查点是由Flink自动管理的，定期创建，发生故障之后自动读取进行恢复，这是一个“自动存盘”的功能；而保存点不会自动创建，必须由用户明确地手动触发保存操作，所以就是“手动存盘”。因此两者尽管原理一致，但用途就有所差别了：***检查点主要用来做故障恢复，是容错机制的核心；保存点则更加灵活，可以用来做有计划的手动备份和恢复。***

保存点可以当作一个强大的运维工具来使用。可以在需要的时候创建一个保存点，然后停止应用，做一些处理调整之后再从保存点重启。它适用的具体场景有：

  • 版本管理和归档存储:
    对重要的节点进行手动备份，设置为某一版本，归档（archive）存储应用程序的状态。
  • 更新 Flink 版本
    目前Flink的底层架构已经非常稳定，所以当Flink版本升级时，程序本身一般是兼容的。这时不需要重新执行所有的计算，只要创建一个保存点，停掉应用、升级Flink后，从保存点重启就可以继续处理了。
  • 更新应用程序
    不仅可以在应用程序不变的时候，更新Flink版本；还可以直接更新应用程序。前提是程序必须是兼容的，也就是说更改之后的程序，状态的拓扑结构和数据类型都是不变的，这样才能正常从之前的保存点去加载。
    这个功能非常有用。可以及时修复应用程序中的逻辑 bug，更新之后接着继续处理； 也可以用于有不同业务逻辑的场景，比如 A/B 测试等等。
  • 调整并行度
    如果应用运行的过程中，发现需要的资源不足或已经有了大量剩余，也可以通过从保存点重启的方式，将应用程序的并行度增大或减小。
  • 暂停应用程序
    有时候不需要调整集群或者更新程序，只是单纯地希望把应用暂停、释放一些资源来处理更重要的应用程序。使用保存点就可以灵活实现应用的暂停和重启，可以对有限的集群资源做最好的优化配置。
    需要注意的是，保存点能够在程序更改的时候依然兼容，前提是状态的拓扑结构和数据类型不变。我们知道保存点中状态都是以算子ID-状态名称这样的key-value组织起来的，算子ID可以在代码中直接调用SingleOutputStreamOperator的.uid()方法来进行指定：
DataStream<String> stream = env
 .addSource(new StatefulSource())
 .uid("source-id")
 .map(new StatefulMapper())
 .uid("mapper-id")
 .print();

对于没有设置ID的算子，Flink默认会自动进行设置，所以在重新启动应用后可能会导致ID不同而无法兼容以前的状态。所以为了方便后续的维护，强烈建议在程序中为每一个算子手动指定ID

2.使用保存点

保存点的使用非常简单，可以使用命令行工具来创建保存点，也可以从保存点恢复作业。

<1> 创建保存点

要在命令行中为运行的作业创建一个保存点镜像，只需要执行：

bin/flink savepoint :jobId [:targetDirectory]

这里jobId需要填充要做镜像保存的作业ID，目标路径targetDirectory可选，表示保存点存储的路径。

对于保存点的默认路径，可以通过配置文件flink-conf.yaml中的state.savepoints.dir项来设定：

state.savepoints.dir: hdfs:///flink/savepoints


当然对于单独的作业，也可以在程序代码中通过执行环境来设置：


env.setDefaultSavepointDir("hdfs:///flink/savepoints");

由于创建保存点一般都是希望更改环境之后重启，所以创建之后往往紧接着就是停掉作业的操作。除了对运行的作业创建保存点，也可以在停掉一个作业时直接创建保存点：

bin/flink stop --savepointPath [:targetDirectory] :jobId

<2> 从保存点重启应用

提交启动一个Flink作业，使用的命令是flink run；现在要从保存点重启一个应用，其实本质是一样的：

bin/flink run -s :savepointPath [:runArgs]

这里只要增加一个-s 参数，指定保存点的路径就可以了，其他启动时的参数还是完全一样 的。细心的朋友可能还记得在使用 web UI 进行作业提交时，可以填入的参数除了 入口类、并行度和运行参数，还有一个“Savepoint Path”，这就是从保存点启动应用的配置。
