13、Kubernetes - 实战:k8s之HPA控制器

1、Pod 水平自动扩缩

Pod水平自动扩缩(Horizontal Pod Autoscaler) 可以基于 CPU 利用率自动扩缩 ReplicationController、Deployment、ReplicaSet 和 StatefulSet 中的 Pod 数量。 除了 CPU 利用率,也可以基于其他应程序提供的 自定义度量指标 来执行自动扩缩。 Pod 自动扩缩不适用于无法扩缩的对象,比如 DaemonSet。

Pod水平自动扩缩特性由 Kubernetes API 资源和控制器实现。资源决定了控制器的行为。 控制器会周期性地调整副本控制器或 Deployment 中的副本数量,以使得类似 Pod 平均 CPU 利用率、平均内存利用率这类观测到的度量值与用户所设定的目标值匹配。

2、Horizontal Pod Autoscaler 如何工作



Pod水平自动扩缩器的实现是一个控制回路,由控制器管理器的 --horizontal-pod-autoscaler-sync-period 参数指定周期(默认值为 15 秒)。

每个周期内,控制器管理器根据每个 HorizontalPodAutoscaler 定义中指定的指标查询资源利用率。 控制器管理器可以从资源度量指标 API(按 Pod 统计的资源用量)和自定义度量指标 API(其他指标)获取度量值。

  • 对于按 Pod 统计的资源指标(如 CPU),控制器从资源指标 API 中获取每一个 HorizontalPodAutoscaler 指定的 Pod 的度量值,如果设置了目标使用率, 控制器获取每个 Pod 中的容器资源使用情况,并计算资源使用率。 如果设置了 target 值,将直接使用原始数据(不再计算百分比)。 接下来,控制器根据平均的资源使用率或原始值计算出扩缩的比例,进而计算出目标副本数。

需要注意的是,如果 Pod 某些容器不支持资源采集,那么控制器将不会使用该 Pod 的 CPU 使用率。

  • 如果 Pod 使用自定义指示,控制器机制与资源指标类似,区别在于自定义指标只使用 原始值,而不是使用率。
  • 如果 Pod 使用对象指标和外部指标(每个指标描述一个对象信息)。 这个指标将直接根据目标设定值相比较,并生成一个上面提到的扩缩比例。 在 autoscaling/v2beta2 版本 API 中,这个指标也可以根据 Pod 数量平分后再计算。

通常情况下,控制器将从一系列的聚合 API(metrics.k8s.iocustom.metrics.k8s.ioexternal.metrics.k8s.io)中获取度量值。 metrics.k8s.io API 通常由 Metrics 服务器(需要额外启动)提供。 可以从 metrics-server 获取更多信息。 另外,控制器也可以直接从 Heapster 获取指标。

说明:
FEATURE STATE: Kubernetes 1.11 [deprecated]
自 Kubernetes 1.11 起,从 Heapster 获取指标特性已废弃。

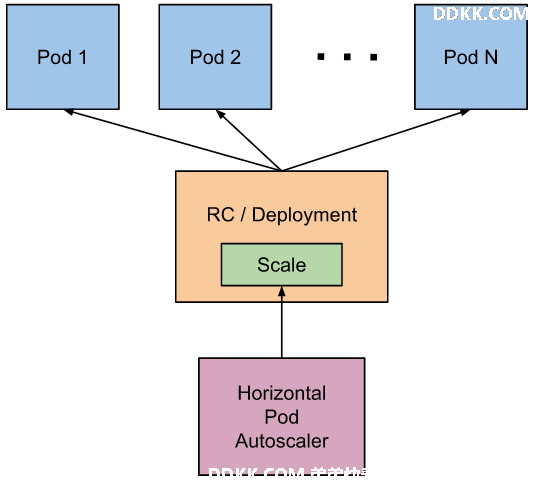

自动扩缩控制器使用 scale 子资源访问相应可支持扩缩的控制器(如副本控制器、 Deployment 和 ReplicaSet)。 scale 是一个可以动态设定副本数量和检查当前状态的接口。

3、HPA的基本算法

pod水平自动扩缩控制器根据当前指标和期望指标来计算扩缩比例。

期望副本数 = ceil[当前副本数 * (当前指标 / 期望指标)]

例如,当前度量值为 200m,目标设定值为 100m,那么由于 200.0/100.0 == 2.0, 副本数量将会翻倍。 如果当前指标为 50m,副本数量将会减半,因为50.0/100.0 == 0.5。 如果计算出的扩缩比例接近 1.0 (根据--horizontal-pod-autoscaler-tolerance 参数全局配置的容忍值,默认为 0.1), 将会放弃本次扩缩。

如果HorizontalPodAutoscaler 指定的是 targetAverageValuetargetAverageUtilization, 那么将会把指定 Pod 度量值的平均值做为 currentMetricValue。 然而,在检查容忍度和决定最终扩缩值前,我们仍然会把那些无法获取指标的 Pod 统计进去。

所有被标记了删除时间戳(Pod 正在关闭过程中)的 Pod 和失败的 Pod 都会被忽略。

如果某个 Pod 缺失度量值,它将会被搁置,只在最终确定扩缩数量时再考虑。

当使用CPU 指标来扩缩时,任何还未就绪(例如还在初始化)状态的 Pod 最近的指标 度量值采集于就绪状态前的 Pod,该 Pod 也会被搁置。

由于受技术限制,Pod 水平扩缩控制器无法准确的知道 Pod 什么时候就绪, 也就无法决定是否暂时搁置该 Pod。 --horizontal-pod-autoscaler-initial-readiness-delay 参数(默认为 30s)用于设置 Pod 准备时间, 在此时间内的 Pod 统统被认为未就绪。 --horizontal-pod-autoscaler-cpu-initialization-period 参数(默认为5分钟) 用于设置 Pod 的初始化时间, 在此时间内的 Pod,CPU 资源度量值将不会被采纳。

在排除掉被搁置的 Pod 后,扩缩比例就会根据 currentMetricValue/desiredMetricValue 计算出来。

如果缺失任何的度量值,我们会更保守地重新计算平均值, 在需要缩小时假设这些 Pod 消耗了目标值的 100%, 在需要放大时假设这些 Pod 消耗了 0% 目标值。 这可以在一定程度上抑制扩缩的幅度。

此外,如果存在任何尚未就绪的 Pod,我们可以在不考虑遗漏指标或尚未就绪的 Pod 的情况下进行扩缩, 我们保守地假设尚未就绪的 Pod 消耗了期望指标的 0%,从而进一步降低了扩缩的幅度。

在扩缩方向(缩小或放大)确定后,我们会把未就绪的 Pod 和缺少指标的 Pod 考虑进来再次计算使用率。 如果新的比率与扩缩方向相反,或者在容忍范围内,则跳过扩缩。 否则,我们使用新的扩缩比例。

注意,平均利用率的原始值会通过 HorizontalPodAutoscaler 的状态体现( 即使使用了新的使用率,也不考虑未就绪 Pod 和 缺少指标的 Pod)。

如果创建 HorizontalPodAutoscaler 时指定了多个指标, 那么会按照每个指标分别计算扩缩副本数,取最大值进行扩缩。 如果任何一个指标无法顺利地计算出扩缩副本数(比如,通过 API 获取指标时出错), 并且可获取的指标建议缩容,那么本次扩缩会被跳过。 这表示,如果一个或多个指标给出的 desiredReplicas 值大于当前值,HPA 仍然能实现扩容。

最后,在 HPA 控制器执行扩缩操作之前,会记录扩缩建议信息。 控制器会在操作时间窗口中考虑所有的建议信息,并从中选择得分最高的建议。 这个值可通过 kube-controller-manager 服务的启动参数 --horizontal-pod-autoscaler-downscale-stabilization 进行配置, 默认值为 5 分钟。 这个配置可以让系统更为平滑地进行缩容操作,从而消除短时间内指标值快速波动产生的影响。

4、API 对象

HorizontalPodAutoscaler 是 Kubernetes autoscaling API 组的资源。 在当前稳定版本(autoscaling/v1)中只支持基于 CPU 指标的扩缩。

API的 beta 版本(autoscaling/v2beta2)引入了基于内存和自定义指标的扩缩。 在 autoscaling/v2beta2 版本中新引入的字段在 autoscaling/v1 版本中以注解 的形式得以保留。

5、HPA的部署测试

5.1部署metrics-server

官方代码仓库地址:https://github.com/kubernetes-sigs/metrics-server

wget https://github.com/kubernetes-sigs/metrics-server/releases/download/v0.4.4/components.yaml
mv components.yaml metrics-server.yaml

metrics-server.yaml

apiVersion: v1
kind: ServiceAccount
metadata:
  labels:
    k8s-app: metrics-server
  name: metrics-server
  namespace: kube-system
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  labels:
    k8s-app: metrics-server
    rbac.authorization.k8s.io/aggregate-to-admin: "true"
    rbac.authorization.k8s.io/aggregate-to-edit: "true"
    rbac.authorization.k8s.io/aggregate-to-view: "true"
  name: system:aggregated-metrics-reader
rules:
- apiGroups:
  - metrics.k8s.io
  resources:
  - pods
  - nodes
  verbs:
  - get
  - list
  - watch
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  labels:
    k8s-app: metrics-server
  name: system:metrics-server
rules:
- apiGroups:
  - ""
  resources:
  - pods
  - nodes
  - nodes/stats
  - namespaces
  - configmaps
  verbs:
  - get
  - list
  - watch
---
apiVersion: rbac.authorization.k8s.io/v1
kind: RoleBinding
metadata:
  labels:
    k8s-app: metrics-server
  name: metrics-server-auth-reader
  namespace: kube-system
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: Role
  name: extension-apiserver-authentication-reader
subjects:
- kind: ServiceAccount
  name: metrics-server
  namespace: kube-system
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  labels:
    k8s-app: metrics-server
  name: metrics-server:system:auth-delegator
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: system:auth-delegator
subjects:
- kind: ServiceAccount
  name: metrics-server
  namespace: kube-system
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  labels:
    k8s-app: metrics-server
  name: system:metrics-server
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: system:metrics-server
subjects:
- kind: ServiceAccount
  name: metrics-server
  namespace: kube-system
---
apiVersion: v1
kind: Service
metadata:
  labels:
    k8s-app: metrics-server
  name: metrics-server
  namespace: kube-system
spec:
  ports:
  - name: https
    port: 443
    protocol: TCP
    targetPort: https
  selector:
    k8s-app: metrics-server
---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    k8s-app: metrics-server
  name: metrics-server
  namespace: kube-system
spec:
  selector:
    matchLabels:
      k8s-app: metrics-server
  strategy:
    rollingUpdate:
      maxUnavailable: 0
  template:
    metadata:
      labels:
        k8s-app: metrics-server
    spec:
      containers:
      - args:
        - --cert-dir=/tmp
        - --secure-port=4443
        - --kubelet-preferred-address-types=InternalIP,ExternalIP,Hostname
        - --kubelet-use-node-status-port
       image: k8s.gcr.io/metrics-server/metrics-server:v0.4.4
        image: harbor.ywx.net/k8s-baseimages/metrics-server:v0.4.4
        imagePullPolicy: IfNotPresent
        livenessProbe:
          failureThreshold: 3
          httpGet:
            path: /livez
            port: https
            scheme: HTTPS
          periodSeconds: 10
        name: metrics-server
        ports:
        - containerPort: 4443
          name: https
          protocol: TCP
        readinessProbe:
          failureThreshold: 3
          httpGet:
            path: /readyz
            port: https
            scheme: HTTPS
          periodSeconds: 10
        securityContext:
          readOnlyRootFilesystem: true
          runAsNonRoot: true
          runAsUser: 1000
        volumeMounts:
        - mountPath: /tmp
          name: tmp-dir
      nodeSelector:
        kubernetes.io/os: linux
      priorityClassName: system-cluster-critical
      serviceAccountName: metrics-server
      volumes:
      - emptyDir: {}
        name: tmp-dir
---
apiVersion: apiregistration.k8s.io/v1
kind: APIService
metadata:
  labels:
    k8s-app: metrics-server
  name: v1beta1.metrics.k8s.io
spec:
  group: metrics.k8s.io
  groupPriorityMinimum: 100
  insecureSkipTLSVerify: true
  service:
    name: metrics-server
    namespace: kube-system
  version: v1beta1
  versionPriority: 100

运行metrics-server.yaml清单

#运行metrics-server前
root@k8s-master01:/apps/k8s-yaml/hpa# kubectl top nodes
W1028 22:12:32.344418  107255 top_node.go:119] Using json format to get metrics. Next release will switch to protocol-buffers, switch early by passing --use-protocol-buffers flag
error: Metrics API not available
#运行metrics-server后
root@k8s-master01:/apps/k8s-yaml/hpa# kubectl apply -f metrics-server.yaml
serviceaccount/metrics-server created
clusterrole.rbac.authorization.k8s.io/system:aggregated-metrics-reader created
clusterrole.rbac.authorization.k8s.io/system:metrics-server created
rolebinding.rbac.authorization.k8s.io/metrics-server-auth-reader created
clusterrolebinding.rbac.authorization.k8s.io/metrics-server:system:auth-delegator created
clusterrolebinding.rbac.authorization.k8s.io/system:metrics-server created
service/metrics-server created
deployment.apps/metrics-server created
apiservice.apiregistration.k8s.io/v1beta1.metrics.k8s.io created

#使用kubectl top nodes命令可以显示所有节点的CPU和MEM使用状态
root@k8s-master01:/apps/k8s-yaml/hpa# kubectl top nodes
W1028 22:12:55.126877  107834 top_node.go:119] Using json format to get metrics. Next release will switch to protocol-buffers, switch early by passing --use-protocol-buffers flag
NAME             CPU(cores)   CPU%   MEMORY(bytes)   MEMORY%
172.168.33.207   310m         31%    1047Mi          81%
172.168.33.208   92m          9%     994Mi           77%
172.168.33.209   97m          9%     944Mi           73%
172.168.33.210   121m         3%     684Mi           21%
172.168.33.211   341m         8%     730Mi           22%
172.168.33.212   135m         3%     692Mi           21%

5.2部署hpa

注意:Deployment对象必须配置requests的参数,不然无法获取监控数据,也无法通过HPA进行动态伸缩

nginx-deploy.yaml

apiVersion: apps/v1
kind: Deployment类型为deployment
metadata:
  name: nginx-deployment
  labels:
    app: nginx
spec:
  replicas: 1 副本数
  selector:   匹配标签,必须与template中定义的标签一样
    matchLabels:
      app: nginx
  template:   定义pod模板
    metadata:
      labels:
        app: nginx pod的标签与deployment选择的标签一致
    spec:定义容器
      containers:
      - name: nginx
        image: nginx:1.16.0
        imagePullPolicy: IfNotPresent
        ports:
        - name: http
          containerPort: 80
       不配置资源限制requests,deployment无法获取监控数据,也无法通过HPA进行动态伸缩
        resources:
            limits:
              cpu: 1
              memory: "512Mi"
            requests:
              cpu: 500m
              memory: "512Mi"

运行清单

root@k8s-master01:/apps/k8s-yaml/hpa# kubectl apply -f nginx-deploy.yaml
deployment.apps/nginx-deployment created

root@k8s-master01:/apps/k8s-yaml/hpa# kubectl get pods
NAME                                READY   STATUS        RESTARTS   AGE
nginx-deployment-777d596565-nnbtb   1/1     Running       0          3s

root@k8s-master01:/apps/k8s-yaml/hpa# kubectl get deployments.apps
NAME               READY   UP-TO-DATE   AVAILABLE   AGE
nginx-deployment   1/1     1            1           78s

5.2.1手动命令部署

#nginx-deployment副本数,在cpu使用率超过10%时,最多扩大到4个;在cpu使用率不超过10%时,最少保障2个
root@k8s-master01:/apps/k8s-yaml/hpa# kubectl autoscale deployment nginx-deployment --cpu-percent=10 --min=2 --max=4 -n default
horizontalpodautoscaler.autoscaling/nginx-deployment autoscaled

#部署的期望副本为2个,原deployment为1个,不满足期望副本,会自动增加1个来满足期望值。
root@k8s-master01:/apps/k8s-yaml/hpa# kubectl get pod
NAME                                READY   STATUS    RESTARTS   AGE
nginx-deployment-777d596565-j72n9   1/1     Running   0          4s
nginx-deployment-777d596565-nnbtb   1/1     Running   0          4m55s

#查看deployment的hpa值
root@k8s-master01:/apps/k8s-yaml/hpa# kubectl get hpa nginx-deployment
NAME               REFERENCE                     TARGETS   MINPODS   MAXPODS   REPLICAS   AGE
nginx-deployment   Deployment/nginx-deployment   0%/10%    2         4         2          7m31s

root@k8s-master01:/apps/k8s-yaml/hpa# kubectl describe hpa nginx-deployment
Name:                                                  nginx-deployment
Namespace:                                             default
Labels:                                                <none>
Annotations:                                           <none>
CreationTimestamp:                                     Thu, 28 Oct 2021 22:38:22 +0800
Reference:                                             Deployment/nginx-deployment
Metrics:                                               ( current / target )
  resource cpu on pods  (as a percentage of request):  0% (0) / 10%
Min replicas:                                          2
Max replicas:                                          4
Deployment pods:                                       2 current / 2 desired
Conditions:
  Type            Status  Reason               Message
  ----            ------  ------               -------
  AbleToScale     True    ScaleDownStabilized  recent recommendations were higher than current one, applying the highest recent recommendation
  ScalingActive   True    ValidMetricFound     the HPA was able to successfully calculate a replica count from cpu resource utilization (percentage of request)
  ScalingLimited  False   DesiredWithinRange   the desired count is within the acceptable range
Events:           <none>

#current:为当前值
#target:为配置的目标值

5.2.2 yaml清单部署

#apiVersion: autoscaling/v2beta1
apiVersion: autoscaling/v1
kind: HorizontalPodAutoscaler
metadata:
  namespace: default
  name: pha-nginx-deployment
  labels:
    app: hpa-nginx-deployment
    version: v2beta1
spec:
 定义deployment/nginx-deployment中部署hpa
  scaleTargetRef:
    apiVersion: apps/v1
   apiVersion: extensions/v1beta1
    kind: Deployment
    name: nginx-deployment
  minReplicas: 2 最少2个副本
  maxReplicas: 20最大20个副本
  targetCPUUtilizationPercentage: 60
 metrics:
 - type: Resource
   resource:
     name: cpu
     targetAverageUtilization: 60
 - type: Resource
   resource:
     name: memory

运行清单并测试

root@k8s-master01:/apps/k8s-yaml/hpa# kubectl apply -f hpa-nginx-deployment.yaml
horizontalpodautoscaler.autoscaling/pha-nginx-deployment created

root@k8s-master01:/apps/k8s-yaml/hpa# kubectl get hpa pha-nginx-deployment
NAME                   REFERENCE                     TARGETS   MINPODS   MAXPODS   REPLICAS   AGE
pha-nginx-deployment   Deployment/nginx-deployment   0%/60%    2         20        2          34s

root@k8s-master01:/apps/k8s-yaml/hpa# kubectl get hpa pha-nginx-deployment
NAME                   REFERENCE                     TARGETS   MINPODS   MAXPODS   REPLICAS   AGE
pha-nginx-deployment   Deployment/nginx-deployment   0%/60%    2         20        2          34s
root@k8s-master01:/apps/k8s-yaml/hpa# kubectl describe hpa pha-nginx-deployment
Name:                                                  pha-nginx-deployment
Namespace:                                             default
Labels:                                                app=hpa-nginx-deployment
                                                       version=v2beta1
Annotations:                                           <none>
CreationTimestamp:                                     Thu, 28 Oct 2021 22:44:27 +0800
Reference:                                             Deployment/nginx-deployment
Metrics:                                               ( current / target )
  resource cpu on pods  (as a percentage of request):  0% (0) / 60%
Min replicas:                                          2
Max replicas:                                          20
Deployment pods:                                       2 current / 2 desired
Conditions:
  Type            Status  Reason               Message
  ----            ------  ------               -------
  AbleToScale     True    ScaleDownStabilized  recent recommendations were higher than current one, applying the highest recent recommendation
  ScalingActive   True    ValidMetricFound     the HPA was able to successfully calculate a replica count from cpu resource utilization (percentage of request)
  ScalingLimited  False   DesiredWithinRange   the desired count is within the acceptable range
Events:           <none>
