18、数据结构与算法 - 实战：顺序储存二叉树、线索化二叉树

一、顺序储存二叉树

1.1 概念

从数据存储来看，数组存储方式和树的存储方式可以相互转换，即数组可以转换成树，树也可以转换成数组，

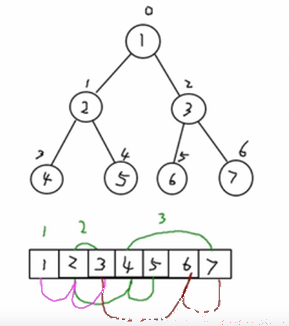

看下面的示意图。

1.2 特点

顺序二叉树通常只考虑 完全二叉树:

1、第n个元素的左子节点为2*n+1；
2、第n个元素的右子节点为2*n+2；
3、第n个元素的父节点为**(n-1)/2**；

n : 表示二叉树中的第几个元素(按0开始编号如图所示,同时对应的也是数组的顺序)

复习一下完全二叉树：如果该二叉树的所有叶子节点都在最后一层或者倒数第二层，而且最后一层的叶子节点在左边连续，倒数第二层的叶子节点在右边连续，我们称为 完全二叉树。

1.3 关系

树的存储方式可以与数组的方式可以互换，我看出来的一个规律，二叉树的层次遍历就是数组的储存方式。

如果要将二叉树转为数组存储，既可以层次遍历然后储存到数组中即可。

1.4 案例

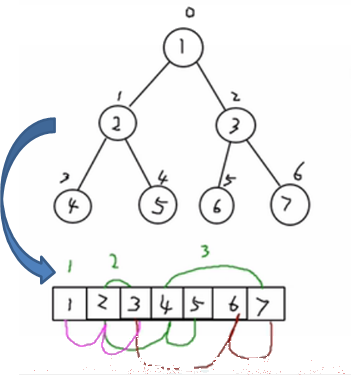

1、上图的二叉树的结点，要求以数组的方式来存放array:[1,2,3,4,5,6,7]；
2、要求在遍历数组array时，仍然可以以**前序遍历，中序遍历和后序遍历**的方式完成结点的遍历；

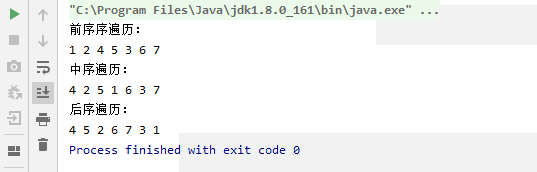

3、手写三种遍历，与代码进行比较；
前序遍历：1 2 4 5 3 6 7
中序遍历：4 2 5 1 6 3 7
后序遍历：4 5 2 6 7 3 1

1.5 代码实现

1.5.1 ArrayBinaryTree 二叉树类

package com.feng.ch12_tree.t2_arraybinarytree;

/*
 * 编写一个 ArrayBinaryTree， 实现顺序存储二叉树遍历
 * 数组 和 二叉树的 对应规律
 * */
class ArrayBinaryTree {



    private int[] array; // 存储数据结点的数组

    public ArrayBinaryTree(int[] array) {


        this.array = array;
    }

    // 重载perOrder（）
    public void preOrder() {


        this.preOrder(0);
    }
    public void infixOrder() {


        this.infixOrder(0);
    }
    public void postOrder() {


        this.postOrder(0);
    }

    /*
     * 编写一个方法，完成顺序储存二叉树的一个前序遍历
     * @param index 数组的下标
     * */
    public void preOrder(int index) {


        // 如果数组为空，或者 array。length = 0
        if (array == null || array.length == 0) {


            System.out.println("数组为空，不能按照二叉树的前序遍历");
        }
        // 输出当前这个元素
        System.out.print(array[index] + " ");
        // 向左递归遍历
        if ((index * 2 + 1) < array.length) {


            preOrder(2 * index + 1);
        }

        // 向右递归遍历
        if ((index * 2 + 2) < array.length) {


            preOrder(2 * index + 2);
        }
    }

    /*
     * 方法，完成顺序储存二叉树的一个中序遍历
     * @param index 数组的下标
     * */
    public void infixOrder(int index){


        // 如果数组为空，或者 array。length = 0
        if (array == null || array.length == 0) {


            System.out.println("数组为空，不能按照二叉树的前序遍历");
        }
        // 向左递归遍历
        if ((index * 2 + 1) < array.length) {


            infixOrder(2 * index + 1);
        }
        // 输出当前这个元素
        System.out.print(array[index] + " ");
        // 向右递归遍历
        if ((index * 2 + 2) < array.length) {


            infixOrder(2 * index + 2);
        }

    }

    /*
     * 方法，完成顺序储存二叉树的一个后序遍历
     * @param index 数组的下标
     * */
    public void postOrder(int index){


        // 如果数组为空，或者 array。length = 0
        if (array == null || array.length == 0) {


            System.out.println("数组为空，不能按照二叉树的前序遍历");
        }
        // 向左递归遍历
        if ((index * 2 + 1) < array.length) {


            postOrder(2 * index + 1);
        }
        // 向右递归遍历
        if ((index * 2 + 2) < array.length) {


            postOrder(2 * index + 2);
        }
        // 输出当前这个元素
        System.out.print(array[index] + " ");
    }
}

1.5.2 T2_ArrayBinaryTreeMain 测试类

package com.feng.ch12_tree.t2_arraybinarytree;

/*
* 顺序储存二叉树
*
* 从数据存储来看，数组存储方式和树的存储方式可以相互转换，即数组可以转换成树，树也可以转换成数组
* 对应的规律为：
* 1、第n个元素的左子节点为  2 * n + 1
* 2、第n个元素的右子节点为  2 * n + 2
* 3、第n个元素的父节点为  (n-1) / 2
* 4、注意 上面的 n : 表示二叉树中的第几个元素(按0开始编号）比如 根节点 的索引 n = 0;
* 也是对应数组里的元素，下标正好也是从0开始的。
*
* 这里将使用数组 来 储存二叉树，进行前序、后序、中序的排列。
*
* 扩展、思考：
* 二叉树转化为数组储存，其实就是二叉树的 层次遍历 后的结果。
* */
public class T2_ArrayBinaryTreeMain {



    public static void main(String[] args) {


//        int array[] = {1, 3, 4, 6, 8, 9, 15};
        int array[] = {

     1, 3, 4, 6, 8, 9, 15};

        ArrayBinaryTree arrayBinaryTree = new ArrayBinaryTree(array);
        System.out.println("前序序遍历：");
        arrayBinaryTree.preOrder(); // 1 3 6 8   4 9 15
        System.out.println();

        System.out.println("中序遍历：");
        arrayBinaryTree.infixOrder(); // 6 3 8 1 9 4 15
        System.out.println();

        System.out.println("后序遍历：");
        arrayBinaryTree.postOrder(); // 6 8 3 9 15 4 1
    }
}

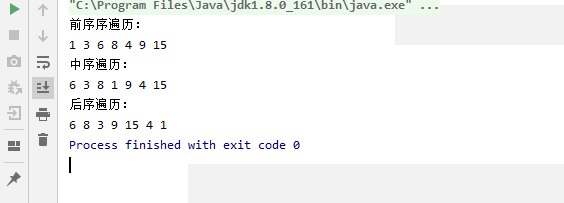

1.5.3 测试结果

1.6 实际应用

八大排序算法中的堆排序，就会使用到顺序存储二叉树，关于堆排序，我们放在<<树结构实际应用>> 章节讲解。

二、线索化二叉树（学的不太好，没深入）

2.1 先看一个问题

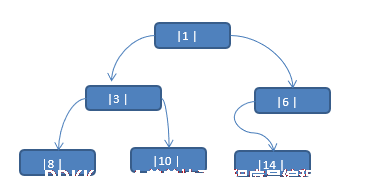

将数列{1, 3, 6, 8, 10, 14 } 构建成一颗二叉树. n+1=7， 7个空指针域

问题分析:

1、当我们对上面的二叉树进行中序遍历时，数列为{8,3,10,1,14,6}；
2、但是6,8,10,14这几个节点的左右指针，并没有完全的利用上.；
3、如果我们希望充分的利用各个节点的左右指针，让各个节点可以指向自己的前后节点,怎么办?；
4、 解决方案-线索二叉树；

2.1 线索二叉树基本介绍

线索二叉树基本介绍

1、 n个结点的二叉链表中含有n+1【公式2n-(n-1)=n+1】个空指针域利用二叉链表中的空指针域，存放指向该结点在某种遍历次序下的前驱和后继结点的指针（这种附加的指针称为"线索"）；
2、这种加上了线索的二叉链表称为线索链表，相应的二叉树称为线索二叉树(ThreadedBinaryTree)根据线索性质的不同，线索二叉树可分为前序线索二叉树、中序线索二叉树和后序线索二叉树三种；
3、一个结点的前一个结点，称为**前驱结点；
4、一个结点的后一个结点，称为后继结点**；

2.2 案例

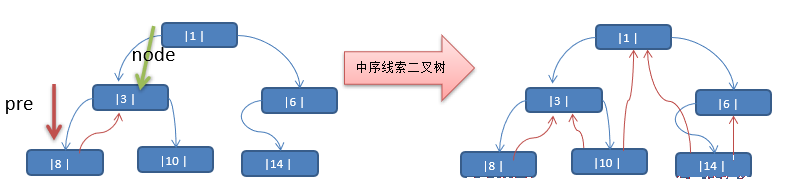

应用案例说明：将下面的二叉树，进行中序线索二叉树。中序遍历的数列为 {8, 3, 10, 1, 14, 6}

思路分析：中序遍历的结果：{8, 3, 10, 1, 14, 6}

说明: 当线索化二叉树后，Node节点的属性 left 和 right ，有如下情况:

1、 left指向的是左子树，也可能是指向的前驱节点.比如①节点left指向的左子树,而⑩节点的left指向的就是**前驱节点.；
2、 right指向的是右子树，也可能是指向后继节点，比如①节点right指向的是右子树，而⑩节点的right指向的是后继节点.**；

2.3 代码实现

2.3.1 HeroNode 结点类

package com.feng.ch12_tree.t3_threadedbinarytree;

/*
 * 创建 HeroNode 结点
 * */
class HeroNode {


    private int no;
    private String name;
    private HeroNode left;
    private HeroNode right;

    /*
     * 说明
     * 1. 如果leftType == 0 表示指向的是左子树, 如果 1 则表示指向前驱结点
     * 2. 如果rightType == 0 表示指向是右子树, 如果 1表示指向后继结点
     * */
    private int leftType;
    private int rightType;

    public HeroNode(int no, String name) {


        this.no = no;
        this.name = name;
    }

    @Override
    public String toString() {


        return "HeroNode{" +
                "no=" + no +
                ", name='" + name + '\'' +
                '}';
    }

    public int getLeftType() {


        return leftType;
    }

    public void setLeftType(int leftType) {


        this.leftType = leftType;
    }

    public int getRightType() {


        return rightType;
    }

    public void setRightType(int rightType) {


        this.rightType = rightType;
    }

    public int getNo() {


        return no;
    }

    public void setNo(int no) {


        this.no = no;
    }

    public String getName() {


        return name;
    }

    public void setName(String name) {


        this.name = name;
    }

    public HeroNode getLeft() {


        return left;
    }

    public void setLeft(HeroNode left) {


        this.left = left;
    }

    public HeroNode getRight() {


        return right;
    }

    public void setRight(HeroNode right) {


        this.right = right;
    }
}

2.3.2 ThreadedBinaryTree 线索化二叉树

package com.feng.ch12_tree.t3_threadedbinarytree;

/*
 * 定义 ThreadedBinaryTree 实现了线索化功能的二叉树
 * */
class ThreadedBinaryTree {


    private HeroNode root;

    // 为了实现线索化，需要创建要给指向当前结点的前驱结点的指针
    // 在递归进行线索化时，pre 总是要保留前一个结点
    private HeroNode pre = null;

    public void setRoot(HeroNode root) {


        this.root = root;
    }

    // 重载 threadedNodes
    public void threadedNodes() {


        this.threadedNodes(root);
    }

    /*
     * 编写对二叉树 进行中序线索化的方法
     *
     * @param node 就是当前需要线索化的结点
     * */
    public void threadedNodes(HeroNode node) {


        // node == null。不能线索化
        if (node == null) {


            return;
        }
        // (1) 先线索化左子树
        threadedNodes(node.getLeft());

        // (2) 再线索化当前结点
        // 2.1 先处理当前结点的前驱结点
        // 以8结点来理解: 8结点的.left = null , 8结点的.leftType = 1
        if (node.getLeft() == null) {


            // 让当前结点的左指针指向前驱结点
            node.setLeft(pre);
            // 修改当前结点的左指针的类型，指向前驱结点
            node.setLeftType(1);
        }
        // 2.2 处理后继节点
        if (pre != null && pre.getRight() == null) {


            // 前驱结点的右指针指向当前结点
            pre.setRight(node);
            // 修改前驱结点的右指针类型
            pre.setRightType(1);
        }
        // !!! 每处理一个结点后，让当前结点是下一个结点的前驱结点
        pre = node;

        // (3) 先线索化右子树
        threadedNodes(node.getRight());
    }

    /*
     * 中序遍历 线索化二叉树的方法
     * */
    public void threadedInfixList() {


        // 定义一个变量，储存当前遍历的节点，从root开始
        HeroNode node = root;
        if (root == null) {


            System.out.println("链表为空，无法遍历");
        }
        while (node != null) {


            // 循环的找到 leftType == 1 的结点，第一个找到就是 8 结点
            // 后面随着遍历而变化，因为当 leftType== 1 时。说明该结点是按照线索化
            // 处理后的有效节点
            while (node.getLeftType() == 0) {


                node = node.getLeft();
            }

            // 打印当前这个结点
            System.out.println(node);

            // 如果当前结点的右指针指向的是后继结点，就一直输出
            while (node.getRightType() == 1) {


                // 获取到当前结点的后继结点
                node = node.getRight();
                System.out.println(node);
            }
            // 替换这个遍历的节点
            node = node.getRight();
        }
    }

    /*
     * 前序遍历 线索化二叉树的方法
     * */
    public void threadedPreList() {


        // 定义一个变量，储存当前遍历的节点，从root开始
        HeroNode node = root;
        if (root == null) {


            System.out.println("链表为空，无法遍历");
        }

        while (node != null) {


            // 打印当前这个结点
            System.out.println(node);

            // 循环的找到 leftType == 1 的结点，第一个找到就是 8 结点
            // 后面随着遍历而变化，因为当 leftType == 1 时。说明该结点是按照线索化
            // 处理后的有效节点
            while (node.getLeftType() == 0) {


                node = node.getLeft();
                System.out.println(node);
            }

            // 如果当前结点的右指针指向的是后继结点，就一直输出
            while (node.getRightType() == 1) {


                // 获取到当前结点的后继结点
//                System.out.println(node);
                node = node.getRight();
            }
            // 替换这个遍历的节点
            node = node.getRight();
        }
    }

    /*
     * 后序遍历 线索化二叉树的方法
     * */
    public void threadedPostList() {


        // 定义一个变量，储存当前遍历的节点，从root开始
        HeroNode node = root;
        if (root == null) {


            System.out.println("链表为空，无法遍历");
        }

        while (node != null) {


            // 循环的找到 leftType == 1 的结点，第一个找到就是 8 结点
            // 后面随着遍历而变化，因为当 leftType == 1 时。说明该结点是按照线索化
            // 处理后的有效节点
            while (node.getLeftType() == 0) {


                node = node.getLeft();
            }

            // 如果当前结点的右指针指向的是后继结点，就一直输出
            while (node.getRightType() == 1) {


                // 获取到当前结点的后继结点
                System.out.println(node);
                node = node.getRight();
            }

            // 打印当前这个结点
            System.out.println(node);
            // 替换这个遍历的节点
            node = node.getRight();
        }
    }
}

2.3.3 T3_ThreadedBinaryTreeMain 测试类

package com.feng.ch12_tree.t3_threadedbinarytree;

/*
 * 线索二叉树
 *
 * 1、n个结点的二叉链表中含有n+1  【公式 2n-(n-1)=n+1】 个空指针域。利用二叉链表中的空指针域，
 * 存放指向该结点在某种遍历次序下的前驱和后继结点的指针（这种附加的指针称为"线索"）
 * 2、这种加上了线索的二叉链表称为线索链表，相应的二叉树称为线索二叉树(Threaded BinaryTree)。
 * 根据线索性质的不同，线索二叉树可分为前序线索二叉树、中序线索二叉树和后序线索二叉树三种
 * 3、一个结点的前一个（左子）结点，称为前驱结点；一个结点的后一个（右子）结点，称为后继结点
 *
 * 一旦线索化后，原来的遍历方式不能使用，从新编写 遍历方法，无需使用递归
 *
 * */
public class T3_ThreadedBinaryTreeMain {



    public static void main(String[] args) {


        // 测试 中序线索二叉树的功能
        HeroNode root = new HeroNode(1, "tom");
        HeroNode node02 = new HeroNode(3, "jack");
        HeroNode node03 = new HeroNode(6, "smith");
        HeroNode node04 = new HeroNode(8, "mary");
        HeroNode node05 = new HeroNode(10, "king");
        HeroNode node06 = new HeroNode(14, "dim");

        // 二叉树，后面我们要递归创建，现在简单处理，使用手动创建
        root.setLeft(node02);
        root.setRight(node03);
        node02.setLeft(node04);
        node02.setRight(node05);
        node03.setLeft(node06);

        // 测试线索化
        ThreadedBinaryTree tree = new ThreadedBinaryTree();
        tree.setRoot(root);
        tree.threadedNodes();

        // 测试 ： 以10号为结点
        HeroNode leftNode05 = node05.getLeft();

        HeroNode rightNode05 = node05.getRight();
        System.out.println("10号结点的前驱结点是=" + leftNode05);
        System.out.println("10号结点的后继结点是=" + rightNode05);

        /*
         * 测试遍历
         * 这里的遍历 不能使用 T1_BinaryTreeMain.java 类中遍历方法了。为什么的话 去看代码即可。重新写
         * */
        System.out.println("使用线索化的方法 中序遍历 线索化二叉树 ");
        tree.threadedInfixList(); //8, 3, 10, 1, 14, 6
        System.out.println();

        System.out.println("使用线索化的方法 前序遍历 线索化二叉树 ");
        tree.threadedPreList(); //1 3 8 10 6 14
        System.out.println();

        /*
         * 这里不对 有问题。
         * */
        System.out.println("使用线索化的方法 后序遍历 线索化二叉树 ");
        tree.threadedPostList(); //8 10 3 14 6 1
        System.out.println();

    }

}

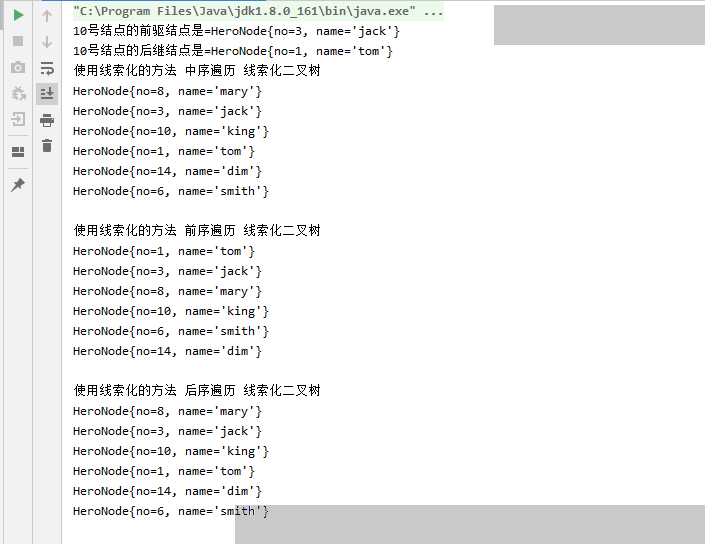

2.3.4 测试结果

后序线索化有点问题。。。。
