36、SpringCloud Alibaba Seata（3）代码的完善（分布式事务演示）-15800字匠心巨作

1.数据库表导入

  • 在测试分布式事务之前，我们需要先设计数据库，以及准备测试数据。

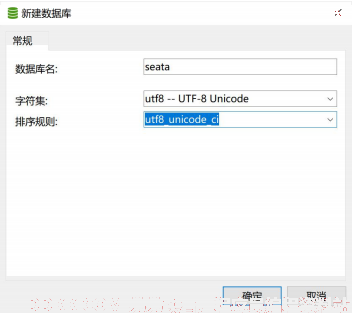

  • 新建数据库，命名为：seata



创建表（导入 Sql）

/*
Navicat MySQL Data Transfer

Source Server         : Mysql
Source Server Version : 80019
Source Host           : localhost:3306
Source Database       : seata

Target Server Type    : MYSQL
Target Server Version : 80019
File Encoding         : 65001

Date: 2020-05-21 16:22:26
*/

SET FOREIGN_KEY_CHECKS=0;

-- ----------------------------
-- Table structure for account_tbl
-- ----------------------------
DROP TABLE IF EXISTS account_tbl;
CREATE TABLE account_tbl (
  id int NOT NULL AUTO_INCREMENT,
  user_id varchar(255) DEFAULT NULL,
  money int DEFAULT '0',
  PRIMARY KEY (id)
) ENGINE=InnoDB AUTO_INCREMENT=3 DEFAULT CHARSET=utf8;

-- ----------------------------
-- Records of account_tbl
-- ----------------------------
INSERT INTO account_tbl VALUES ('1', 'DQCGM_USER_1', '10000');
INSERT INTO account_tbl VALUES ('2', 'DQCGM_USER_2', '10000');

-- ----------------------------
-- Table structure for order_tbl
-- ----------------------------
DROP TABLE IF EXISTS order_tbl;
CREATE TABLE order_tbl (
  id int NOT NULL AUTO_INCREMENT,
  user_id varchar(255) DEFAULT NULL,
  commodity_code varchar(255) DEFAULT NULL,
  count int DEFAULT '0',
  money int DEFAULT '0',
  PRIMARY KEY (id)
) ENGINE=InnoDB DEFAULT CHARSET=utf8;

-- ----------------------------
-- Records of order_tbl
-- ----------------------------

-- ----------------------------
-- Table structure for storage_tbl
-- ----------------------------
DROP TABLE IF EXISTS storage_tbl;
CREATE TABLE storage_tbl (
  id int NOT NULL AUTO_INCREMENT,
  commodity_code varchar(255) DEFAULT NULL,
  count int DEFAULT '0',
  PRIMARY KEY (id),
  UNIQUE KEY commodity_code (commodity_code)
) ENGINE=InnoDB AUTO_INCREMENT=3 DEFAULT CHARSET=utf8;

-- ----------------------------
-- Records of storage_tbl
-- ----------------------------
INSERT INTO storage_tbl VALUES ('1', 'HUAWEI_0001', '10');
INSERT INTO storage_tbl VALUES ('2', 'XIAOMI_002', '10');

-- ----------------------------
-- Table structure for undo_log
-- ----------------------------
DROP TABLE IF EXISTS undo_log;
CREATE TABLE undo_log (
  id bigint NOT NULL AUTO_INCREMENT,
  branch_id bigint NOT NULL,
  xid varchar(100) NOT NULL,
  context varchar(128) NOT NULL,
  rollback_info longblob NOT NULL,
  log_status int NOT NULL,
  log_created datetime NOT NULL,
  log_modified datetime NOT NULL,
  ext varchar(100) DEFAULT NULL,
  PRIMARY KEY (id),
  UNIQUE KEY ux_undo_log (xid,branch_id)
) ENGINE=InnoDB DEFAULT CHARSET=utf8;

-- ----------------------------
-- Records of undo_log
-- ----------------------------
  • 表有如下：



  • account ：用户的账号表
  • Order：订单表；
  • Stoage：商品的库存表；
  • undo_log：回滚事务表，SEATA AT 模式需要 UNDO_LOG 表。

2.模型对象和 Mapper 对象生成

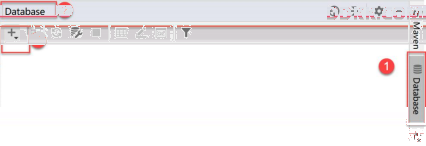

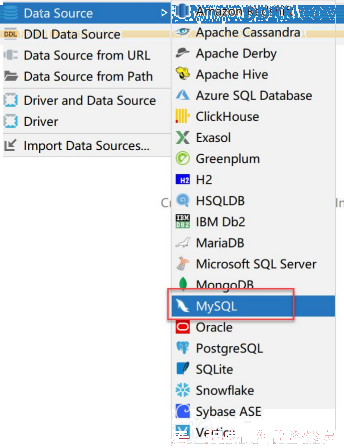

使用 IDEA 连接数据库：

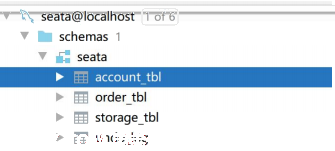

成功后，如图所示：

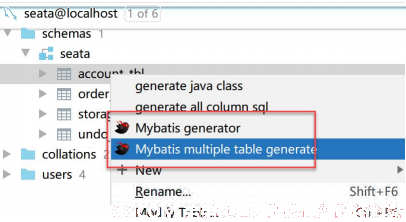

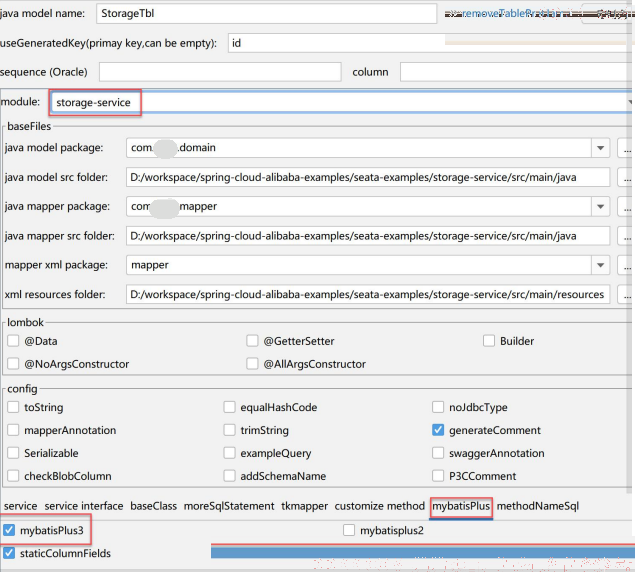

执行代码的生成：



提示：若大家没有安装 mybatis 的代码生成插件，还请自行安装，或者手动编译

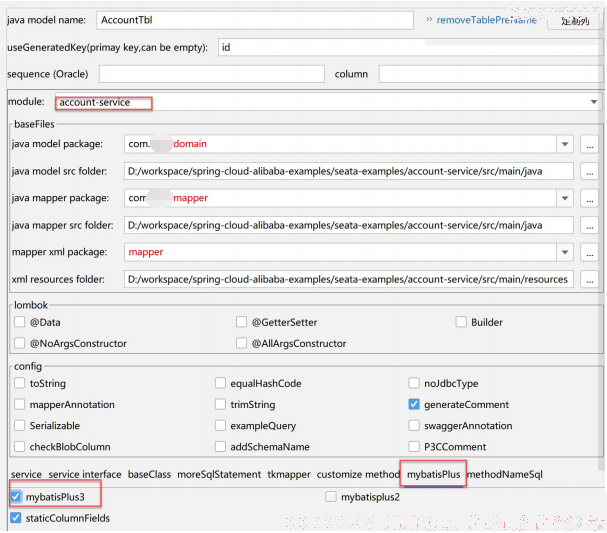

Account_tbl:

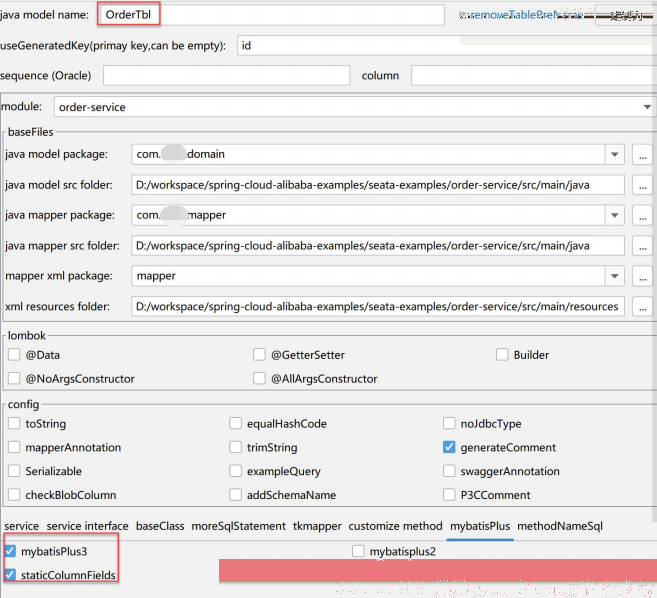

Order_tbl:



Storage_tbl:



3.storage-service 代码的完善

3.1 接口设计

  • 在 storage-service 里面，主要完成对库存的扣减

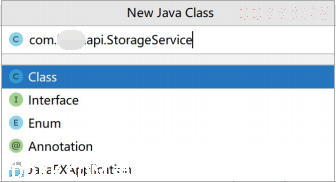

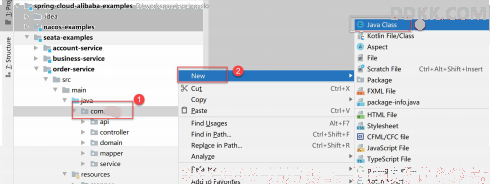

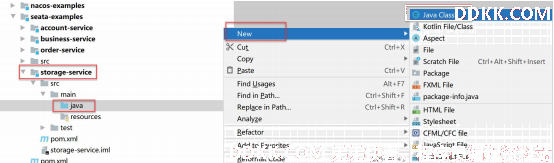

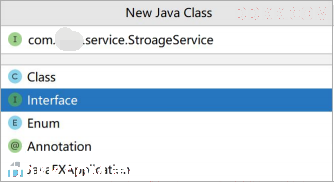

  • 新建一个接口：



  • 命名为：StorageService，代码如下：



代码如下：

public interface StorageService {


	/**
	* 扣减商品的库存
	* @param commodityCode
	* 商品的编码
	* @param count
	* 扣减商品的数量
	*/
	void deduct(String commodityCode, int count);
}

3.2 实现该接口

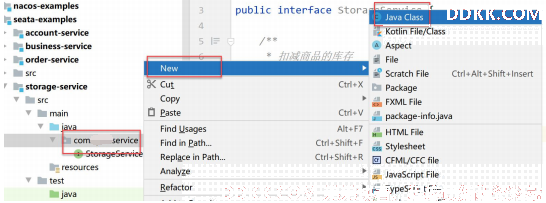

名称为：impl.StorageService，代码的实现如下：

@Service
public class StorageServiceImpl implements StorageService {



	private static Logger logger = LoggerFactory.getLogger(StorageServiceImpl.class);

	@Autowired
	private StorageTblMapper storageTblMapper;

	@Override
	public void deduct(String commodityCode, int count) {


		logger.info("开始扣减库存，商品编码：{}，数量：{}", commodityCode, count);
		StorageTbl storageTbl = storageTblMapper.selectOne(new LambdaQueryWrapper<StorageTbl>().eq(StorageTbl::getCommodityCode, commodityCode));
		int idleCount = storageTbl.getCount() - count;
		if (idleCount < 0) {


			throw new RuntimeException("库存不足");
		}
		storageTbl.setCount(idleCount);
		storageTblMapper.updateById(storageTbl);
		logger.info("库存扣减成功，商品编码：{}，剩余数量：{}", commodityCode, idleCount);
	}
}

3.3 使用 Restful 暴露此接口

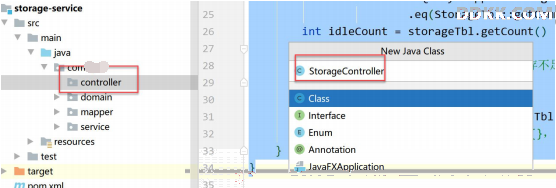

添加一个 Controller



代码如下：

@RestController
public class StorageController {



	private static Logger logger = LoggerFactory.getLogger(StorageController.class) ;

	@Autowired
	private StorageService storageService ;

	/**
	* 扣减商品的库存
	* @param commodityCode 商品的编码
	* @param count 商品的数量
	* @return
	*/
	@GetMapping("/deduct/{commodityCode}/{count}")
	public ResponseEntity<Void> deduct(@PathVariable("commodityCode") String commodityCode, @PathVariable("count") Integer count){


		logger.info("Account Service ... xid: " + RootContext.getXID());
		// 开始扣减库存
		storageService.deduct(commodityCode , count);
		return ResponseEntity.ok().build() ;
	}
}

3.4 添加配置文件



内容如下：

server:
	port: 18084
spring:
	application:
		name: storage-service
	cloud:
		alibaba:
			seata:
				tx-service-group: storage-service
		nacos:
			discovery:
				server-addr: localhost:8848
	datasource:
		name: storageDataSource
		type: com.alibaba.druid.pool.DruidDataSource
		username: root
		password: root
		driver-class-name: com.mysql.cj.jdbc.Driver
		url: jdbc:mysql://localhost:3306/seata?useSSL=false&serverTimezone=UTC
		druid:
			max-active: 20
			min-idle: 2
			initial-size: 2
seata:
	service:
		vgroup-mapping:
			account-service: default
		grouplist:
			default: 127.0.0.1:8091
		disable-global-transaction: false
	enabled: true
mybatis-plus:
	mapper-locations: classpath:/mapper/*.xml

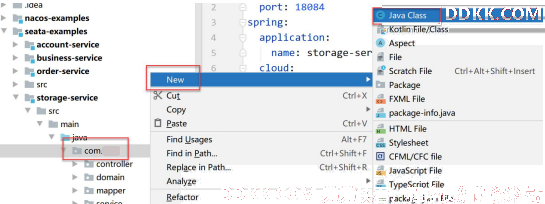

3.5 添加启动类



@SpringBootApplication
@EnableDiscoveryClient
@MapperScan("com.dqcgm.mapper")
public class StorageServiceApplication {


	public static void main(String[] args) {


		SpringApplication.run(StorageServiceApplication.class ,args) ;
	}
}

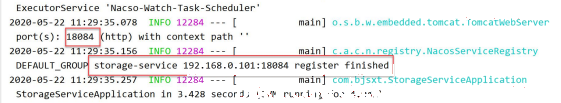

3.6 启动项目测试

启动项目后，打印该日志，说明连接 seata-server 成功。



4.account-service 代码的完善

4.1 接口设计

  • 在 account-service 里面，主要完成对用户余扣减

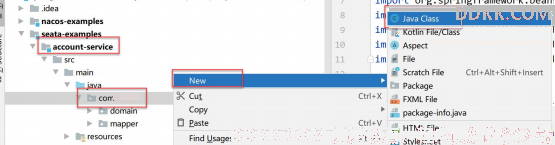

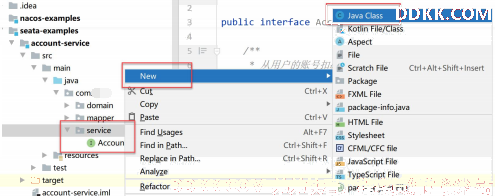

  • 新建一个接口：

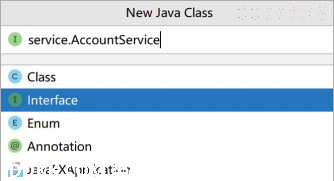

命名为：AccountService，代码如下：



代码如下：

public interface AccountService {


	/**
	* 从用户的账号扣减金额
	* @param userId
	* 用户的 Id
	* @param money
	* 金额
	*/
	void debit(String userId, int money);
}

4.2 实现该接口



名称为：impl.StorageService，代码的实现如下：

@Service
public class AccountServiceImpl implements AccountService {



	@Autowired
	private AccountTblMapper accountTblMapper;

	private static Logger logger = LoggerFactory.getLogger(AccountServiceImpl.class);

	@Override
	public void debit(String userId, int money) {


		logger.info("准备扣减用户：{} 余额，扣减的数目为：{}", userId, money);
		AccountTbl accountTbl = accountTblMapper.selectOne(new LambdaQueryWrapper<AccountTbl>().eq(AccountTbl::getUserId, userId));
		int idleMoney = accountTbl.getMoney() - money;
		if (idleMoney < 0) {


			throw new RuntimeException("用户余额不足");
		}
		accountTbl.setMoney(idleMoney);
		accountTblMapper.updateById(accountTbl);
		logger.info("扣减用户{}金额成功，剩余金额为{}", userId, money);
	}
}

4.3 使用 Restful 暴露此接口

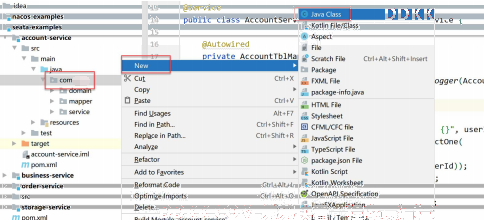

添加一个 Controller



  • 名称为：
  • 代码如下：
@RestController
public class AccountController {



	@Autowired
	private AccountService accountService ;

	private static Logger logger = LoggerFactory.getLogger(AccountController.class) ;

	@GetMapping("/debit/{userId}/{money}")
	public ResponseEntity<Void> debit( @PathVariable("userId") String userId, @PathVariable("money") Integer money){


		logger.info("Account Service ... xid: " + RootContext.getXID());
		// 开始扣减余额
		accountService.debit(userId , money);
		return ResponseEntity.ok().build() ;
	}
}

4.4 添加配置文件

在 resource 目录里面新建配置文件：



内容如下：

server:
	port: 18085
spring:
	application:
		name: account-service
	cloud:
		alibaba:
			seata:
				tx-service-group: account-service
		nacos:
			discovery:
				server-addr: localhost:8848
	datasource:
		type: com.alibaba.druid.pool.DruidDataSource
		username: root
		password: root
		driver-class-name: com.mysql.cj.jdbc.Driver
		url: jdbc:mysql://localhost:3306/seata?useSSL=false&serverTimezone=UTC
		druid:
			max-active: 20
			min-idle: 2
			initial-size: 2
seata:
	service:
		vgroup-mapping:
			account-service: default
		grouplist:
			default: 127.0.0.1:8091
		disable-global-transaction: false
	enabled: true
mybatis-plus:
	mapper-locations: classpath:/mapper/*.xml

4.5 添加启动类

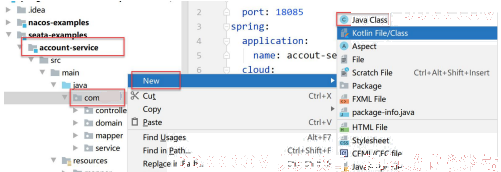

命名为 AccountServiceApplication ，代码如下：

@SpringBootApplication
@EnableDiscoveryClient
@MapperScan("com.dqcgm.mapper")
public class AccoutServiceApplication {


	public static void main(String[] args) {


		SpringApplication.run(AccoutServiceApplication.class ,args) ;
	}
}

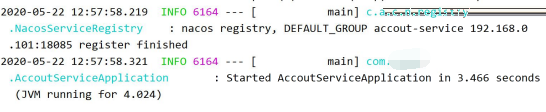

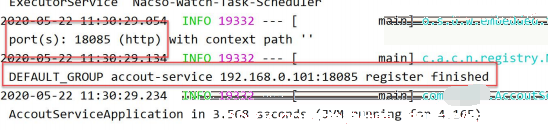

4.6 启动项目测试

启动项目后，打印该日志，说明连接 seata-server 成功



5.order-service 代码的完善

5.1 接口设计

  • 在 order-service 里面，主要完成保存用户订单的操作。
  • 新建一个接口：

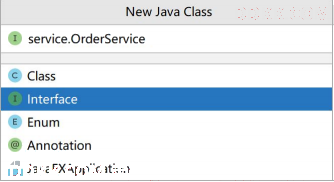

命名为：OrderService，代码如下：



代码如下：

public interface OrderService {


	/**
	* 创建一个订单
	* @param userId 用户 id
	* @param commodityCode 商品的编号
	* @param orderCount 商品的数量
	* @return OrderTbl
	*/
	OrderTbl create(String userId, String commodityCode, int orderCount) ;
}

5.2 实现该接口

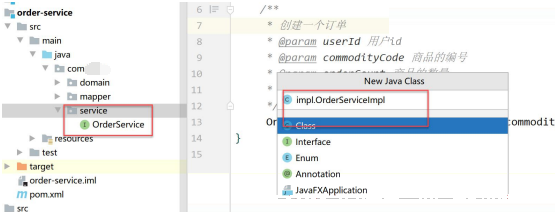

名称为：impl.OrderService，代码的实现如下：

@Service
public class OrderServiceImpl implements OrderService {



	@Autowired
	private OrderTblMapper orderTblMapper;

	@Autowired
	private AccountService accountService;

	private static Logger logger = LoggerFactory.getLogger(OrderServiceImpl.class);

	@Override public OrderTbl create(String userId, String commodityCode, int orderCount){


		logger.info("准备为{}创建一个订单,商品编号为{}，数量为{}", userId,commodityCode, orderCount);
		// 1 计算总金额
		int orderMoney = calculate(commodityCode, orderCount);
		accountService.debit(userId, orderMoney);
		OrderTbl order = new OrderTbl();
		order.setUserId(userId);
		order.setCommodityCode(commodityCode);
		order.setCount(orderCount);
		order.setMoney(orderMoney);
		orderTblMapper.insert(order);
		// INSERT INTO orders ...
		return order;
	}

	private int calculate(String commodityCode, int orderCount) {


		// 我们现在没有商品的表，在此我们把商品的价格定死
		int prodPrice = 0 ;
		if("HUAWEI_0001".equals(commodityCode)){

      // 华为时 100
			prodPrice = 100;
		}else if ("XIAOMI_002".equals(commodityCode)){

      // 小米时 200
			prodPrice = 200 ;
		}else {


			prodPrice = 1000 ; // 其他为 1000
		}
		return orderCount * prodPrice ;
	}
}

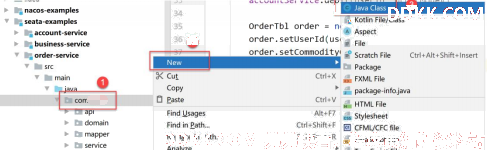

5.3 远程调用 account-service 的实现

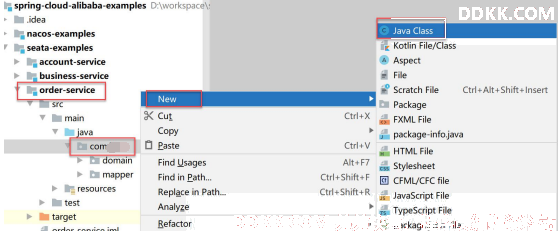

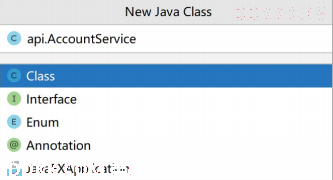

创建一个 AccountService 的类，该类里面主要完成对 accout-servic 的远程调用



名称为：



//实现对账号服务的远程调用
@Service
public class AccountService {


	private static Logger logger = LoggerFactory.getLogger(AccountService.class) ;

	//1.ribbon 的方式
	@Autowired
	private RestTemplate restTemplate ;

	//2.feign 的方式
	public void debit(String userId, int orderMoney) {


		ResponseEntity<Void> entity = restTemplate.getForEntity( "http://accout-service/debit/{userId}/{orderMoney}", Void.class, userId, orderMoney );
		if(entity.getStatusCode()== HttpStatus.OK){


			logger.info("扣减用户{}金额成功，本次扣减的数目为{}",userId,orderMoney);
			return ;
		}
		logger.info("扣减用户{}金额失败",userId);
		throw new RuntimeException("扣减金额失败") ;
	}
}

我们在此使用的时 Ribbon 做远程调用，下一博文我也会测试 Feign

5.4 Ribbon 集成

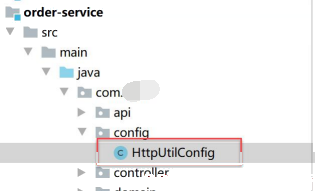

创建一个配置类：



代码如下：

@Configuration
public class HttpUtilConfig {


	@LoadBalanced
	@Bean
	public RestTemplate restTemplate(){


		return new RestTemplate() ;
	}
}

5.5 使用 Restful 暴露此接口

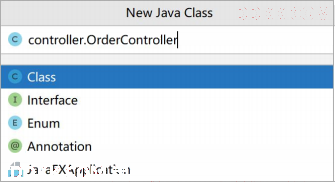

添加一个 Controller



命名为：



代码如下：

@RestController
public class OrderController {



	private static Logger logger = LoggerFactory.getLogger(OrderController.class) ;

	@Autowired
	private OrderService orderService ;

	/**
	* 创建订单
	* @param userId
	* 用户 Id
	* @param commodityCode
	* 商品的编号
	* @param orderCount
	* 商品的数量
	* @return
	*/
	@GetMapping("/create/{userId}/{commodityCode}/{orderCount}")
	public ResponseEntity<Void> create(@PathVariable("userId") String userId, @PathVariable("commodityCode") String commodityCode, @PathVariable("orderCount") int orderCount){


		logger.info("Order Service ... xid: " + RootContext.getXID());
		orderService.create(userId, commodityCode, orderCount) ;
		return ResponseEntity.ok().build() ;
	}
}

5.6 添加配置文件

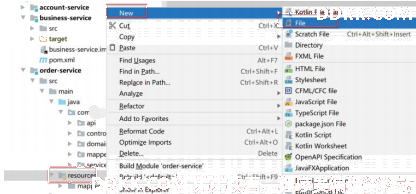

  • 在 resource 目录里面新建配置文件：



  • 命名为：application.yml
  • 内容如下：
server:
	port: 18086
spring:
	application:
		name: order-service
	cloud:
		alibaba:
			seata:
				tx-service-group: order-service
		nacos:
			discovery:
				server-addr: localhost:8848
	datasource:
		name: orderDataSource
		type: com.alibaba.druid.pool.DruidDataSource
		username: root
		password: root
		driver-class-name: com.mysql.cj.jdbc.Driver
		url: jdbc:mysql://localhost:3306/seata?useSSL=false&serverTimezone=UTC
		druid:
			max-active: 20
			min-idle: 2
			initial-size: 2
seata:
	service:
		vgroup-mapping:
			order-service: default
		grouplist:
			default: 127.0.0.1:8091
		disable-global-transaction: false
	enabled: true
mybatis-plus:
	mapper-locations: classpath:/mapper/*.xml

5.7 添加启动类



  • 命名为：OrderServiceApplication
  • 代码如下：
@SpringBootApplication
@EnableDiscoveryClient
@MapperScan("com.dqcgm.mapper")
public class OrderServiceApplication {


	public static void main(String[] args) {


		SpringApplication.run(OrderServiceApplication.class ,args) ;
	}
}

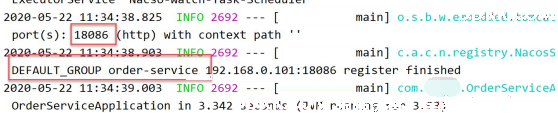

5.8 启动项目测试

启动项目后，打印该日志，说明连接 seata-server 成功。



6.business-service 代码的完善

6.1 接口设计

在 business-service 里面，主要完成下单的逻辑，包含 2 个主要的步骤，就是对库存服务和订单服务的远程调用

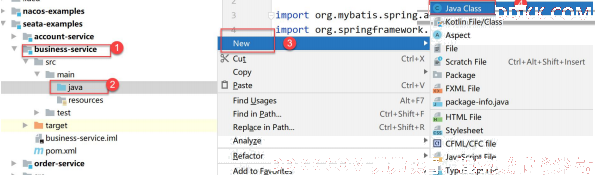

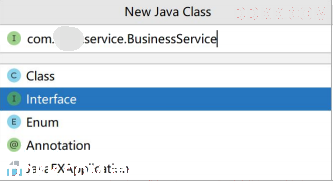

  • 新建一个接口：



命名为：com.dqcgm.service.BusinessService



代码如下：

public interface BusinessService {


	/**
	* 采购/下单的过程
	* @param userId
	* 用户的 Id
	* @param commodityCode
	* 商品的编码
	* @param orderCount
	* 商品的数量
	*/
	void purchase(String userId, String commodityCode, int orderCount) ;
}

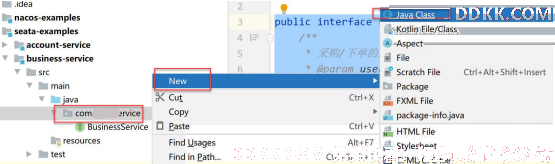

6.2 实现该接口



名称为：impl.BusinessServiceImpl，代码的实现如下：

@Service
public class BusinessServiceImpl implements BusinessService {



	private static Logger logger = LoggerFactory.getLogger(BusinessServiceImpl.class) ;

	@Autowired
	private StorageService storageService;

	@Autowired
	private OrderService orderService;

	@Override
	public void purchase(String userId, String commodityCode, int orderCount) {


		logger.info("准备下单，用户：{}，商品：{}，数量： {}",userId,commodityCode,orderCount);
		storageService.deduct(commodityCode, orderCount);
		orderService.create(userId, commodityCode, orderCount) ;
		logger.info("下单完成");
	}
}

6.3 远程调用 storage-service 的实现

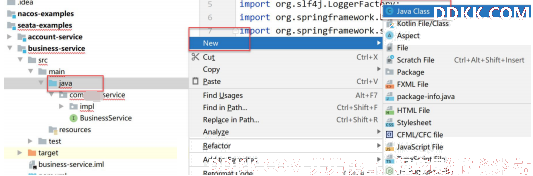

创建一个 StorageService 的类，该类里面主要完成对 storage-servic 的远程调用



名称为：



@Service
public class StorageService {



	private static Logger logger = LoggerFactory.getLogger(StorageService.class) ;

	//1.采用 Ribbon 的形式
	@Autowired
	private RestTemplate restTemplate ;

	//2.采用 Feign 的形式
	public void deduct(String commodityCode, int orderCount) {


		ResponseEntity<Void> entity = restTemplate. getForEntity( "http://storage-service/debut/{commodityCode}/{orderCount}", Void.class, commodityCode, orderCount );
		if (entity.getStatusCode()== HttpStatus.OK){


			logger.info("扣减库存成功，商品编号为{}，本次扣减的数量为{}",commodityCode,orderCount);
			return;
		}
		throw new RuntimeException("扣减库存失败") ;
	}
}

我们在此使用的时 Ribbon 做远程调用，下一博文我也会测试 Feign 。

6.4 远程调用 order-service 的实现

新建一个类：



代码如下：

@Service
public class OrderService {



	private static Logger logger = LoggerFactory.getLogger(StorageService.class) ;

	//1.采用 Ribbon 的形式
	@Autowired
	private RestTemplate restTemplate ;

	//2.采用 Feign 的形式
	public void create(String userId, String commodityCode, int orderCount) {


		ResponseEntity<Void> entity = restTemplate. getForEntity( "http://order-service/create/{userId}/{commodityCode}/{orderCount}", Void.class, userId , commodityCode, orderCount );
		if (entity.getStatusCode()== HttpStatus.OK){


			logger.info("订单创建成功，用户为{} ，商品编号为{}，本次扣减的数量为{}",userId , commodityCode,orderCount);
			return;
		}
		throw new RuntimeException("订单创建失败") ;
	}
}

6.5 集成 Ribbon

添加一个 HttpUtilConfig 的配置类：



代码如下：

@Configuration
public class HttpUtilConfig {


	@LoadBalanced
	@Bean
	public RestTemplate restTemplate(){


		return new RestTemplate() ;
	}
}

6.6 添加配置文件

在 resource 目录里面新建配置文件：



命名为：application.yml

内容如下：

server:
	port: 18087
spring:
	application:
		name: business-service
	cloud:
		alibaba:
			seata:
				tx-service-group: business-service
		nacos:
			discovery:
				server-addr: localhost:8848
seata:
	service:
		vgroup-mapping:
			business-service: default
		grouplist:
			default: 127.0.0.1:8091
		disable-global-transaction: false
	enabled: true

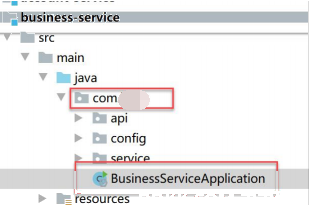

6.7 添加启动类



命名为：BusinessServiceApplication

代码如下：

@SpringBootApplication
@EnableDiscoveryClient
public class BusinessServiceApplication {


	public static void main(String[] args) {


		SpringApplication.run(BusinessServiceApplication.class ,args) ;
	}
}

6.8 暴露下单接口

继续改造启动类：

@SpringBootApplication
@EnableDiscoveryClient
@RestController
public class BusinessServiceApplication {



	@Autowired
	private BusinessService businessService ;

	public static void main(String[] args) {


		SpringApplication.run(BusinessServiceApplication.class ,args) ;
	}

	/**
	* 开始下单
	* @param userId
	* 用户的 Id
	* @param commodityCode
	* 商品的编号
	* @param orderCount
	* 商品的数量
	* @return
	*/
	@GetMapping("/purchase/{userId}/{commodityCode}/{orderCount}")
	public ResponseEntity<Void> purchase( @PathVariable("userId") String userId, @PathVariable("commodityCode")String commodityCode, @PathVariable("orderCount")Integer orderCount){


		businessService.purchase(userId,commodityCode,orderCount);
		return ResponseEntity.ok().build() ;
	}
}

6.9 启动项目测试

启动项目后，打印该日志，说明连接 seata-server 成功

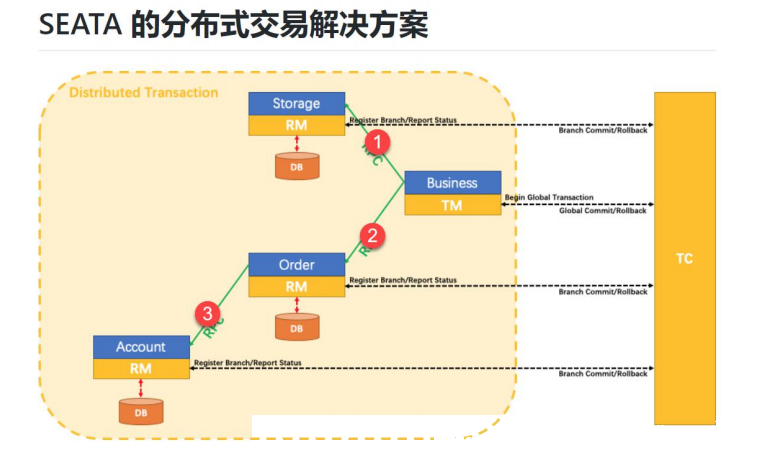

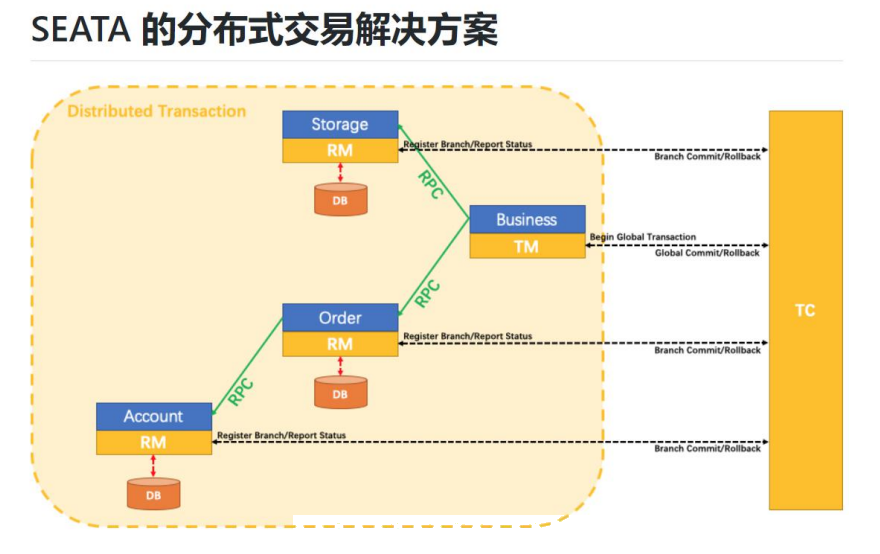

7.总体的调用流程如下

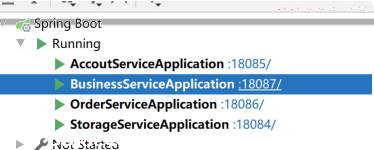

都启动完成后：

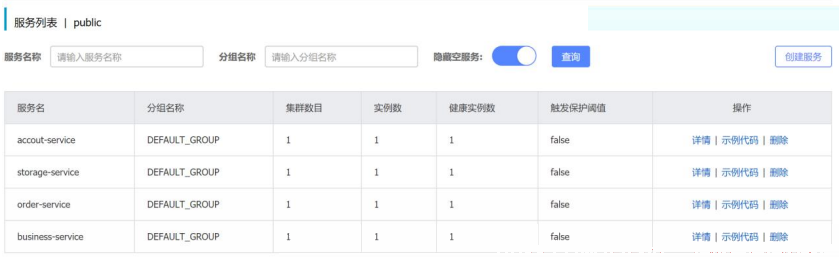

Nacos-Server：





8.正常下单测试

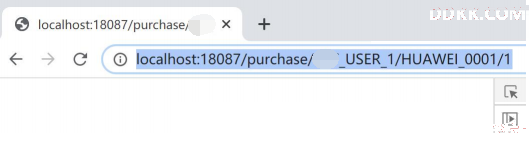

在浏览器里面访问：

http://localhost:18087/purchase/DQCGM_USER_1/HUAWEI_0001/1

  • 代表 DQCGM_USER_1购买 HUAWEI_0001 产品 1 件
  • 数据库里面：
  • Accout_tbl 里面，DQCGM_USER_1 用户的金额减少 100；



Storage_tbl 里面，HUAWEI_0001 的库存减少了 1；



Order_Tbl 里面，创建了一条订单记录；



说明，此时远程调用时正常的。

9.分布式事务的演示

我们演示如图的异常：



我们可以发现，远程调用共有 3 处

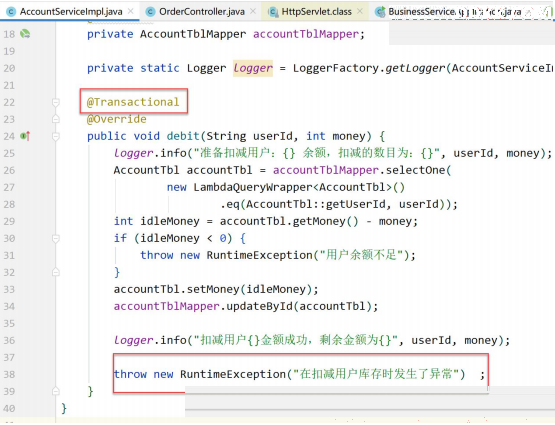

9.1 在 accout-service 服务扣减余额触发异常



9.2 重启 accout-service

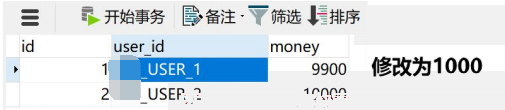

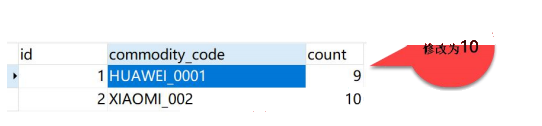

9.3 还原数据库里面的数据

Account_Tbl:



Storage_Tbl:

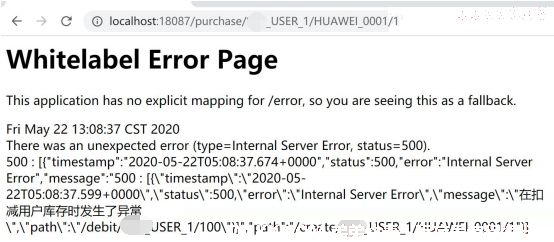

9.4 重新下单测试

http://localhost:18087/purchase/DQCGM_USER_1/HUAWEI_0001/1



数据库的数据：

Account_Tbl:



Storage_Tbl:



我们发现，分布式事务产生了，accout-service 内部的异常，导致 accout_tbl 表数据回滚了。但是，在 storage_tbl :位于 stoage-service 的事务却没有回滚

10.使用 Seata 解决分布式问题

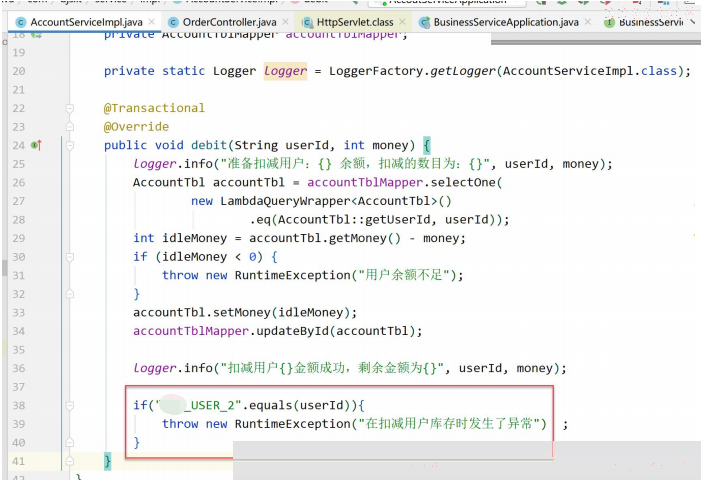

10.1 改造 accout-service 里面的 AccountServiceImpl



当用户的 ID 为：DQCGM_USER_2 时，我们抛出异常，当为其他用户时，我们正常的下单

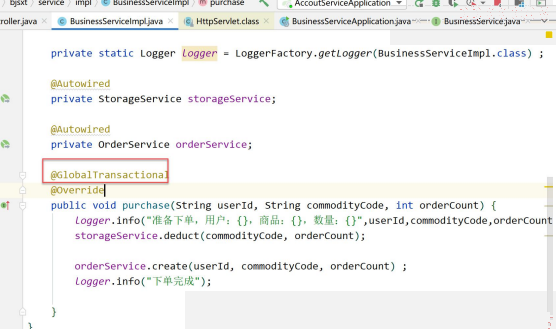

10.2 改造 BusinessServiceImpl



添加一个注解，看他是否能解决分布式事务的问题

10.3 重启测试

  • 重启 accout-service，business-service 测试
  • 使用 DQCGM_USER_1 正常的下单测试：



  • Stoage_tbl：库存正常
  • Accout_Tbl：余额正常
  • 使用 DQCGM_USER_2 下单测试：



  • 发现发生异常后，
  • stoage_tbl 里面的没有发生改变，数据正常
  • Accout_tbl 里面的数据也没有发生改变，数据正常
  • 分布式事务测试成功了
