04、调优实战 - 常用垃圾收集器

1. 新生代收集器

1.1 Serial 收集器

Serial 收集器在JDK 1.3之前是HotSpot虚拟机新生代收集器的唯一选择，也是一个单线程工作的垃圾收集器。

由于它没有线程交互的开销，专心做垃圾收集可以获得更高的单线程收集效率，所以Serial 收集器对于运行在客户端模式下的虚拟机来说是一个很好的选择，也是至今Hotspot虚拟机运行在客户端模式下的默认新生代收集器。

1.2 ParNew 收集器

ParNew 收集器本质就是 Serial 收集器的多线程版本，除了同时使用多条垃圾回收线程进行收集之外，其余的行为包括 Serial收集器可用的参数、收集算法、Stop the World、对象分配规则等都与Serial收集器完全一致。

ParNew 收集器在单核心处理器的环境中不会有比Serial收集器更好的效果，甚至由于线程交互等开销，它的性能可能还会低于Serial收集器；

ParNew 收集器 是目前为止除了Serial收集器之外，唯一能与CMS收集器配合工作的新生代收集器；

JVM参数指定 ParNew 收集器：-XX:+UseParNewGC；

1.2.1 默认线程数量

现在一般我们部署应用的服务器都是多核CPU的，所以当使用 ParNew 收集器时，它默认的垃圾回收线程数量是跟CPU核数是一样的；这个参数一般不要手动去调节。

如果一定要手动调节，可以使用JVM 参数：-XX:ParallelGCThreads；

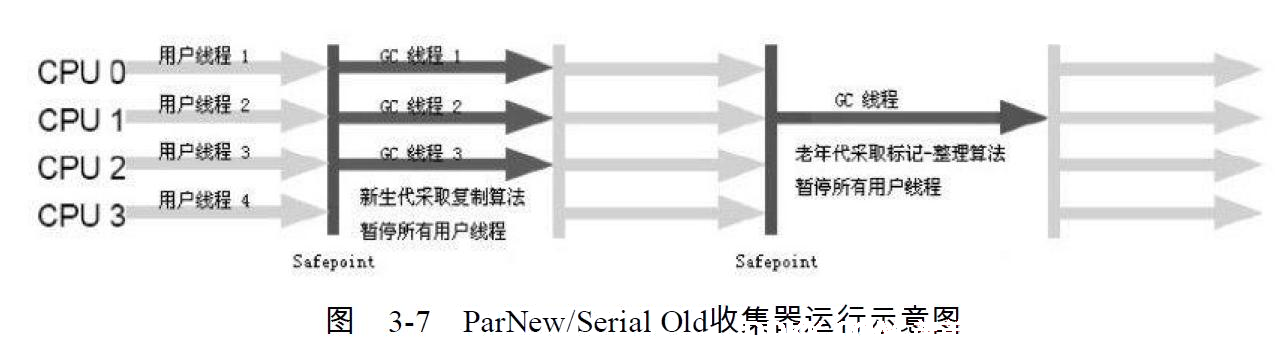

1.2.2 运行示意图



1.3 Parallel Scavenge 收集器

Parallel Scavenge 收集器（也叫做 吞吐量优先收集器）也是能够并行收集的多线程收集器，它的特点是：关注点跟其他收集器不同，它的目标是达到一个可控制的吞吐量（Throughput），也就是处理器用于运行用户代码的时间与总消耗时间的比值；即：

吞吐量 = 运行用户代码时间 / (运行用户代码时间 + 运行垃圾收集时间)

吞吐量越高，则可以最高效率的利用处理器资源，尽快完成程序的运算任务，主要适合在后台运算而不需要太多交互的分析任务。

1.3.1 控制吞吐量

Parallel Scavenge 收集器提供了两个参数用于精确控制吞吐量：

-XX:MaxGCPauseMillis：控制最大垃圾收集停顿时间，收集器将尽力保证内存回收花费的时间不超过这个设定值；

-XX:GCTimeRatio：直接设置吞吐量大小，是一个大于0小于100的正数，也就是垃圾收集时间占总时间的比值；

1.3.2 运行示意图



2. 老年代收集器

2.1 Serial Old 收集器

Serial Old 收集器是Serial收集器的老年代版本，同样也是一个单线程收集器，使用 标记-整理算法。

这个收集器主要是也供客户端模式下的HotSpot虚拟机使用；如果在服务端模式下，有两种用途：

  • 在JDK 5 及之前的版本中与 Parallel Scavenge 收集器 搭配使用；
  • 在CMS 收集器并发收集时发生 Concurrent Mode Failure 时使用；

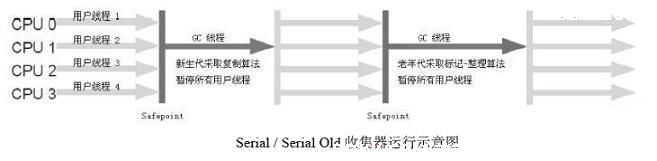

2.1.1 运行示意图



2.2 Parallel Old 收集器

Parallel Old 是Parallel Scavenge 收集器的老年代版本，同样支持多线程并发收集，是基于 标记-整理 算法实现的。

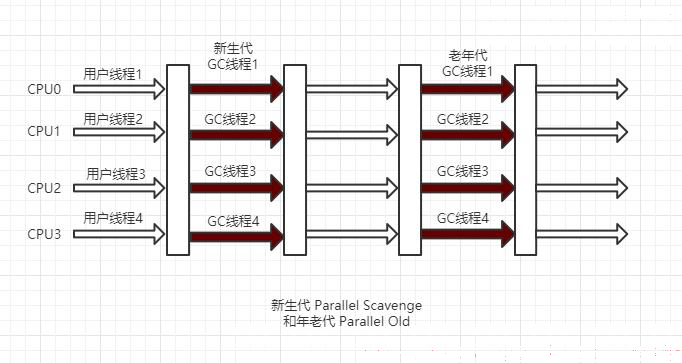

2.2.1 运行示意图



2.3 CMS 收集器

CMS（Concurrent Mark Sweep）收集器是一种 以获取最短回收停顿时间为目标的收集器，基于 标记-清除算法 实现。

2.3.1 CMS垃圾回收流程

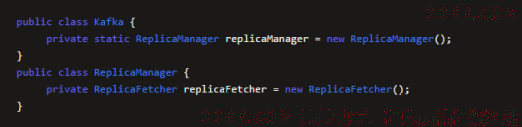

示例代码：



回收流程：

  • 初始标记（CMS initial mark）
  • 并发标记（CMS concurrent mark）
  • 重新标记（CMS remark）
  • 并发清除（CMS concurrent sweep）

2.3.1.1 初始标记（CMS initial mark）

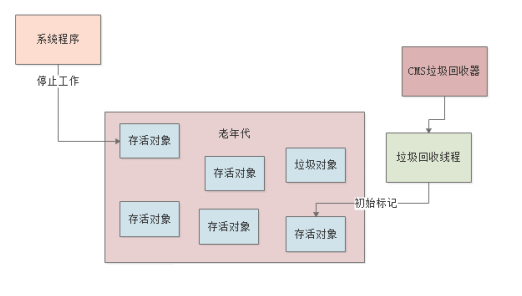

CMS要进行垃圾回收时，要先执行初始标记阶段，这个阶段会让系统的工作线程全部停止，进入“Stop the World”状态：



这里的初始标记，是标记出 所有的GC Roots 直接引用的对象；

示例代码中，静态变量 replicaManager这个GC Roots直接引用的 ReplicaManager 对象才会被标记，而 ReplicaFetcher对象不是被直接引用的就不会被标记。（因为类中的实例变量不是 GC Roots）

初始标记阶段 速度很快，耗时很短，因为只需要标记 GC Roots直接引用的对象。

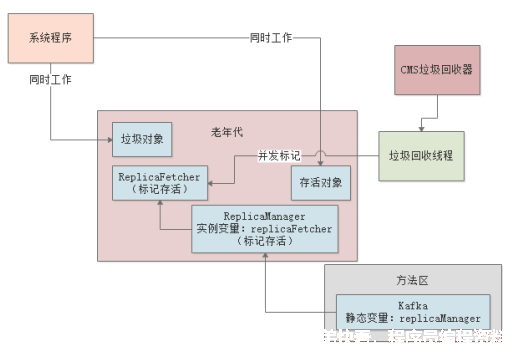

2.3.1.2 并发标记（CMS concurrent mark）

并发标记阶段，不会进入 “Stop the World”状态，允许系统的工作线程继续工作；在这个阶段，可能会有新创建的对象，也有可能部分前面存活的对象失去引用变成垃圾对象。

在这个阶段中，会对老年代所有的对象进行 GC Roots追踪，也就是说 会标记出 所有的 GC Roots直接和间接引用的对象；

示例代码中，ReplicaFetcher对象被 replicaFetcher变量引用了，而 replicaFetcher变量是 ReplicaManager对象的实例变量；所以会继续追踪，ReplicaManager对象被谁引用了，又追踪到 ReplicaManager对象是被 replicaManager这个静态变量引用了；而这个静态变量是 GC Roots，所以可以判定 ReplicaFetcher对象是被 GC Roots间接引用的，所以也会把它标记为存活对象，不需要回收它。



并发标记阶段 速度很慢，非常耗时，因为要追踪所有对象是否从根源上被 GC Roots引用了；但是又因为允许系统并发运行，所以这个阶段不会对系统运行造成太大影响。

2.3.1.3 重新标记（CMS remark）

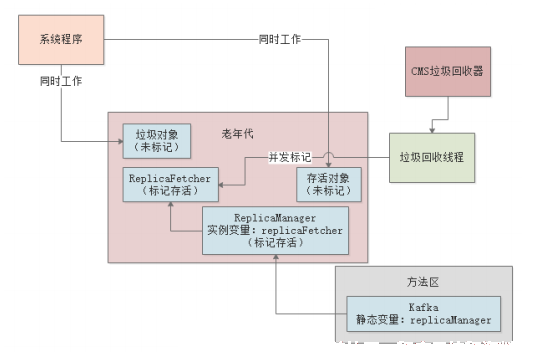

在并发标记阶段里，一边标记存活对象和垃圾对象，一边系统也在一直工作，会产生新对象和让老对象变成垃圾对象；所以在这个运行期间会有很多存活对象和垃圾对象是没有被标记的：

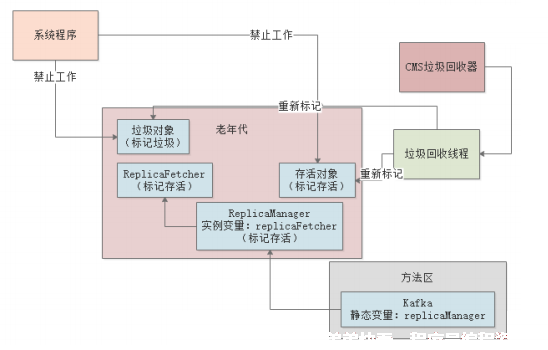

所以这个时候，需要让系统停下来，也就是进入“Stop the World”状态，重新去标记 在并发标记阶段状态变更了的一些对象：



重新标记阶段 速度很快，耗时很短，因为只需要标记并发阶段中被系统运行变动过的少数对象。

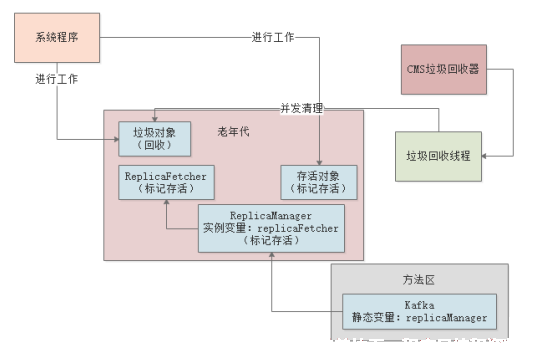

2.3.1.4 并发清除（CMS concurrent sweep）

并发清除阶段不会进入 “Stop the World”状态，允许系统随意运行，只需要清理掉之前标记为垃圾的对象即可。

并发清除阶段 非常耗时，因为需要进行对象的清理，但是允许系统并发运行，所以对系统程序的执行没有太大影响。



Q：为什么CMS要用 标记-清除 算法，而不用 标记-整理 算法？

A：这个可以从CMS的目标来思考，CMS收集器的目标是 获取最短回收停顿时间；

  • 如果使用 标记-整理 算法的话，在标记阶段用户线程可以和垃圾回收线程并发执行，但是在整理阶段，用户线程不能和垃圾回收线程并发执行，这样就会导致停顿时间过长，不能达到CMS的追求目标；
  • 对于CMS使用的 标记-清除 算法，在标记和清除阶段，用户线程都可以和垃圾回收线程并发执行，也就不会使得用户线程停顿时间过长，从而达到 获取最短回收停顿时间的目标；
  • 这里贴上 R大对于这个问题的详细解答：并发垃圾收集器（CMS）为什么没有采用标记-整理算法来实现？

2.3.2 CMS 性能分析

从CMS的四个回收流程可以看出来，JVM已经尽可能的进行了性能优化了；

其中最耗时的两个阶段：

并发标记阶段，对老年代所有对象进行 GC Roots的追踪，标记出直接引用和间接引用的对象；

并发清除阶段，对各种垃圾对象进行清理；

但是这两个阶段都是允许用户线程并发运行的，所以对系统的运行影响也较小了;

初始标记 和 重新标记阶段，需要 “Stop the World”，但是这两个阶段只是进行简单的标记，执行速度非常快，所以基本上对系统运行影响也不大。

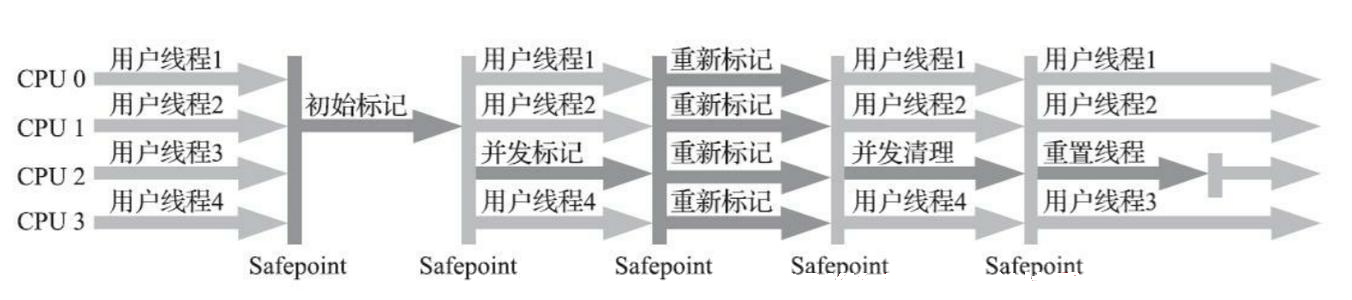

2.3.3 CMS 运行示意图



2.3.4 Parnew + CMS 的痛点

其实Parnew + CMS 的垃圾回收器组合最大的痛点还是 “Stop the World”。无论是新生代垃圾回收，还是老年代垃圾回收，都会产生“Stop the World”，然后对系统的运行造成影响。

即使JVM已经在尽力进行优化了，但还是存在不小的问题；在之后垃圾回收器的优化，都是朝着减少“Stop the World”的目标去做的。

3. G1 收集器

G1垃圾回收器是可以同时回收新生代和老年代的对象的，不再需要两个垃圾回收器配合起来运作，它自己就可以搞定所有的垃圾回收。

与其他的GC收集器相比，G1具备如下几个特点：

并行与并发：G1可以使用多个垃圾回收线程并行收集，缩短 Stop the World的时间；

G1可以通过与工作线程并发执行的方式，减少对系统的影响；

  • 分代收集：分代的概念在G1中依然保留，虽然G1不需要与其他收集器配合，但是它能够采用不同的方式去处理 新生代和老年代中的不同对象；
  • 空间整合：G1整体上是基于 标记-整理算法实现的，但是局部（两个Region之间）上是基于 复制算法实现的；所以G1在运行期间不会产生内存碎片，收集后能提供规整的可用内存；
  • 可预测的停顿时间：G1在追求低停顿的同时，还能建立可预测的停顿时间模型，能让使用者明确指定在一个长度为M毫秒的时间片段内，消耗在垃圾收集上的时间不得超过N毫秒；

3.1 G1的实现方式

3.1.1 堆内存划分

G1收集器在内存划分的实现方式上和其他收集器几乎完全不同；在使用G1收集器时，将Java堆划分成为多个大小相等的独立区域（Region）；虽然还保留了新生代和老年代的概念（逻辑概念），但是新生代和老年代都不再是隔离的了，而都是一部分Region的集合，并且可以动态变化。

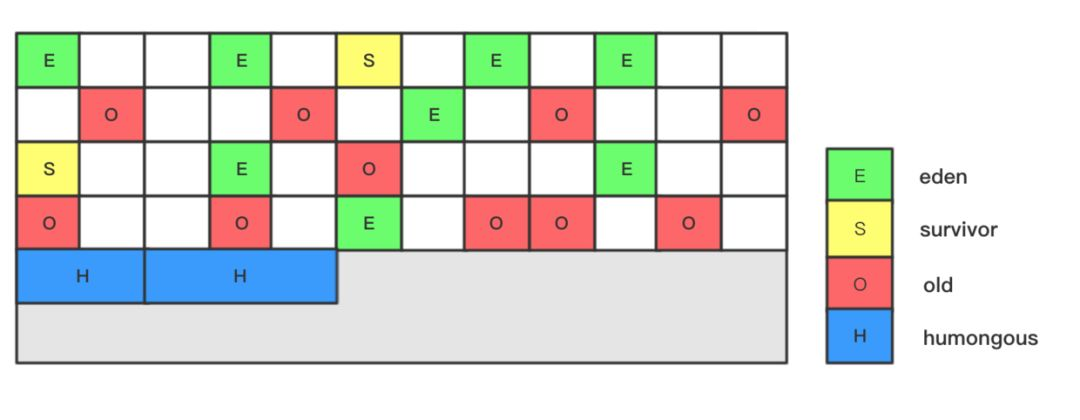

每个 Region都被标记了 E、S、O、H，说明每个Region在运行时都充当了一种角色（新生代、老年代、大对象等）；

H是以往算法中没有的，它代表Humongous，这表示这些Region存储的是巨型对象（humongous object，H-obj）；

3.1.2 避免全堆扫描

在G1收集器中，Region之间的对象引用（以及其他收集器中的新生代与老年代之间的对象引用）是使用 Remembered Set 来避免全堆扫描的。

G1中每个Region都有一个与之对应的 Remembered Set，JVM虚拟机发现程序在对 Reference 类型的数据进行更新操作时，会产生一个 Write Barrier暂时中断这个更新操作，先 检查Reference引用的对象是否在不同的Region中都被引用（在分代情况下就是检查是否老年代中的对象引用了新生代中的对象），如果是则会通过 CardTable 把相关引用信息记录到被引用对象所属的 Region中的 Remembered Set中；

当进行垃圾回收时，在GC根节点的枚举范围中加入 Remembered Set 就可以保证不对全堆进行扫描也不会有遗漏的对象。

3.2 G1的可预测停顿时间模型

可预测的停顿时间模型：

  • 能让使用者明确指定在一个长度为M毫秒的时间片段内，消耗在垃圾收集上的时间不得超过N毫秒；

  • 简单来说就是希望G1在垃圾回收的时候，可以保证在1小时内由G1垃圾回收导致的“Stop the World”时间，也就是系统停顿的时间，不能超过1分钟。

  • 这样也就相当于我们就可以直接 控制垃圾回收对系统性能的影响了。

  • 可预测的停顿时间模型的实现：

  • G1追踪各个Region里面的垃圾回收价值，并且在后台维护一个 优先列表 用来维护Region回收价值;

  • 垃圾回收价值：它必须搞清楚每个Region里面有多少垃圾，如果对这个Region进行回收，需要消耗多少时间，可以回收掉多少垃圾；

  • 每次根据允许的停顿时间，优先收集回收价值最大的Region；

3.3 G1 Region的动态分配

在G1中，每个Region既可能属于新生代，也可能属于老年代。

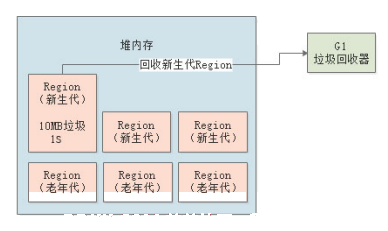

刚开始一个Region可能谁都不属于，然后被分配给了新生代，存放了很多属于新生代的对象；然后垃圾回收的时候回收了这个Region：



回收之后，这个Region就空出来了，在下一次内存分配的时候，这个Region可能就会被分配给老年代了，用来存放老年代的长生命周期的对象：



所以其实在G1对应的内存模型中，Region会随时属于新生代也会属于老年代，所以没有所谓新生代给多少内存，老年代给多少内存这一说了。

实际上新生代和老年代各自的内存区域及大小是不停的变动的，由G1根据当前应用的对象生成情况自动控制。

3.4 G1的内存分配

假设当前Java堆内存设置为 4G。

3.4.1 Region 内存分配

Region 个数：G1中默认有2048个Region；

Region 大小：

  • 每个Region大小是固定相等的，Region的大小可以通过JVM参数 -XX:G1HeapRegionSize设定，取值范围从1M到32M，且是2的指数；
  • 如果不设定，那么G1会根据Heap大小自动决定：size = 堆大小/2048；
  • 在4G堆内存下，除以2048个Region，每个Region的大小就是2MB。

3.4.2 分代内存分配

在G1中虽然把内存划分为了很多的 Region，但是其实还是有新生代、老年代的区分。

G1中刚开始的时候，默认新生代占堆内存的比例是5%；也可以通过JVM参数 -XX:G1NewSizePercent来设置新生代初始占比（建议维持这个默认值）;

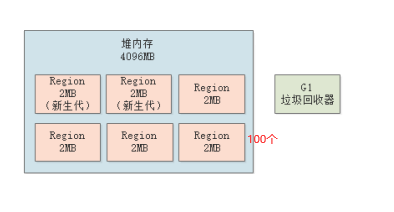

即在4G堆内存下，新生代占据200MB左右的内存，对应大概是100个Region；



在系统运行过程中，随着新生代对象的增多，JVM会不停的给新生代增加更多的Region，但是最多新生代的占比不会超过默认比例60%；也可以通过JVM参数 -XX:G1MaxNewSizePercent来设置新生代最大占比；

一旦Region进行了垃圾回收，此时新生代的Region数量就会减少，所以这些都是动态的。

并且新生代里还是有Eden和Survivor的划分的，根据新生代的JVM参数 -XX:SurvivorRatio=8，还是可以区分出来属于新生代的Region中，哪些属于Eden，哪些属于Survivor；

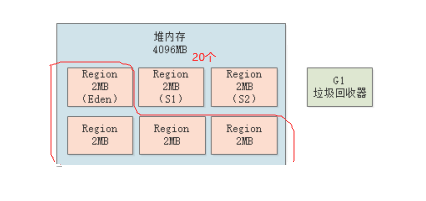

比如上面的新生代初始的时候，有100个Region，那么可能80个Region就是Eden，两个Survivor各自占10个Region：



随着对象不停的在新生代里分配，属于新生代的Region会不断增加，Eden和Survivor对应的Region也会不断增加。

3.5 G1的垃圾回收

3.5.1 新生代垃圾回收（YGC）

既然G1的新生代也有Eden和Survivor的区分，那么触发垃圾回收的机制也都是类似的；
随着系统运行生成越来越多的对象，JVM也就会不停的给新生代加入更多的Region，直到新生代内存达到堆内存的最大比例60%。

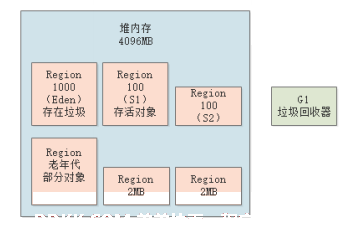

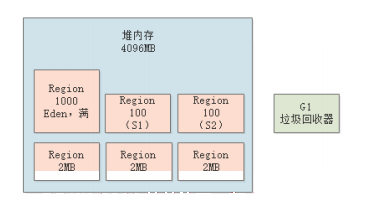

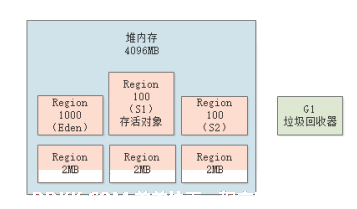

在新生代达到了设定占比60%时，比如有1200个Region了，里面的Eden可能占据了1000个Region，每个Survivor是100个Region，而且Eden区还装满了对象：



这个时候就会触发新生代的GC，G1会使用 复制算法 来进行垃圾回收（新生代回收过程跟其他垃圾回收器类似）；进入“Stop the World”状态，然后把Eden区对应的Region中的存活对象放入S1对应的Region中，接着回收掉Eden区对应的Region中的垃圾对象：



由于G1是可以设定目标GC停顿时间的，也就是G1执行GC的时候最多可以让系统停顿多长时间，可以通过JVM参数 -XX:MaxGCPauseMills参数来设定，默认值是200ms；

那么G1就会对每个Region追踪它的回收价值，保证在 指定的GC停顿时

间违范围内，尽可能多的回收掉一些对象。

3.5.2 老年代垃圾回收（MIXGC、FGC)

在G1的内存模型下，新生代和老年代各自都会占据一定的Region，所以老年代也会有自己的Region；按照默认新生代最多只能占据堆内存60%的Region来推算，老年代最多可以占据40%的Region，大概就是800个左右的Region。

G1中对象进入老年代的条件（除了大对象，跟其他收集器相同）：

分配担保；

年龄阈值：当经过多次Minor GC之后，年龄阈值（-XX:MaxTenuringThreshold）达到15的对象，就会被移到老年代；

动态年龄判断：如果年龄从小到大的一批对象的总大小大于了Survivor区的50%，此时大于等于这批对象最大年龄的对象，则提前进入老年代；（即年龄1+年龄2+年龄n的多个对象大小总和超过了Survivor区的50%，此时就会把年龄n以上的对象提前放入老年代）

所以经历了一段时间的新生代使用的垃圾回收后，就可能会有一些对象进入了老年代：



3.5.2.1 混合GC（MIXGC）

在G1中，对于新生代保留了YGC，并加上了一种全新的MIXGC用于收集老年代；那什么时候会触发MIXGC呢？

当老年代占据了堆内存一定比例的Region的时候，此时就会尝试触发一个 新生代 + 老年代 + 大对象 一起回收的混合回收阶段；这个比例由JVM参数 -XX:InitiatingHeapOccupancyPercent指定，默认值 45%。

按照之前说的，堆内存有2048个Region，如果老年代占据了其中45%的Region，也就是接近1000个Region的时候，就会触发混合回收：



混合回收流程：

  • 初始标记（iniail Marking）
  • 并发标记（Concurrent Marking）
  • 最终标记（Final Marking）
  • 筛选回收（Live Data Counting and Evacuation）

3.5.2.1.1 初始标记（iniail Marking）#

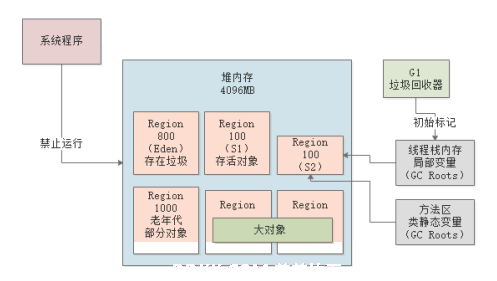

G1的初始标记阶段，同样会让系统的工作线程全部停止，进入“Stop the World”状态；并且仅仅 只标记GC Roots 直接引用的对象，整个过程速度很快：



还会修改TAMS（Next Top at Mark Start）的值，让下一阶段用户程序并发运行时，能在正确的Region中创建新对象。

3.5.2.1.2 并发标记（Concurrent Marking）#

G1的并发标记阶段，同样不会进入 “Stop the World”状态，允许系统的工作线程继续工作；

同时进行GC Roots追踪，从GC Roots开始追踪所有的存活对象，也就是说 会标记出所有的 GC Roots直接和间接引用的对象；（跟上面的CMS阶段类似）



JVM会在这个阶段记录对象的修改动作（比如哪个对象被新建了，哪个对象失去了引用），这些变化将被记录在线程 Remembered Set Logs 里面。

这个阶段因为要追踪全部的存活对象，速度是比较慢的，非常耗时；但是这个阶段是跟系统程序并发运行的，所以对系统程序的影响不大。

3.5.2.1.3 最终标记（Final Marking）#

G1的最终标记阶段，同样会进入“Stop the World”状态，禁止系统程序运行；

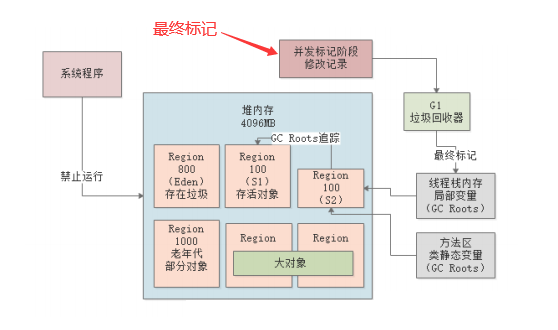

然后会根据 并发标记阶段 记录的对象修改动作，最终标记出哪些对象存活，哪些对象失去引用需要收集：



3.5.2.1.4 筛选回收（Live Data Counting and Evacuation）#

最后的筛选回收阶段，会计算老年代中每个Region中的存活对象数量，存活对象的占比，并对各个Region的回收价值和成本进行排序；然后停止用户线程，进入“Stop the World”状态，全力以赴地进行垃圾回收。

此时会按照Region的回收价值，选择部分Region进行回收，让垃圾回收的停顿时间控制在用户指定的范围内。

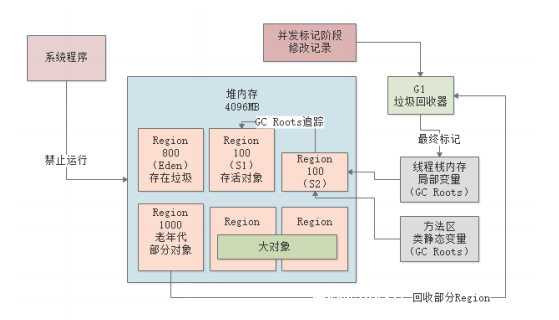

比如老年代此时有1000个Region都满了，但是因为根据预定目标，本次垃圾回收只能停顿200毫秒，那么通过之前的计算得知，可能回收其中800个Region刚好需要200ms，那么就只会回收800个Region，把GC导致的停顿时间控制在用户指定的范围内：

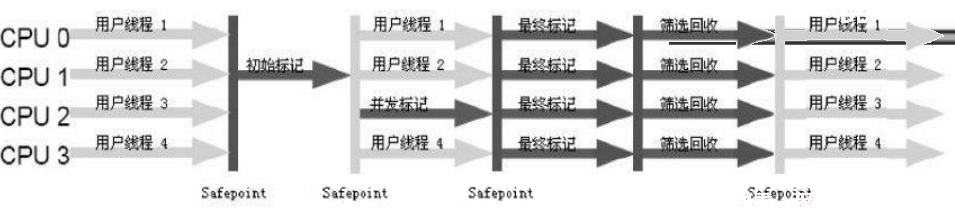

3.5.2.1.5 混合GC 运行示意图#



3.5.2.2 Full GC

在进行Mixed回收的时候，无论是年轻代还是老年代都基于复制算法进行回收，都要把各个Region的存活对象拷贝到别的Region里去。

如果在拷贝的过程中发现没有空闲Region可以存放存活对象了，就会触发一次 混合GC失败，然后使用Full GC 进行回收；

此时G1会停止应用程序的执行(Stop-The-World)，使用 单线程（Serial Old） 的内存回收算法进行垃圾回收，性能会非常差，应用程序停顿时间会很长。

3.5.3 大对象Region

在G1中，提供了专门的 大对象Region（Humongous） 来存放大对象，而不是让大对象进入老年代的Region中。

大对象的判定规则是超过了一个Region大小的50%，比如按照上面算的，每个Region是2MB，只要一个大对象超过了1MB，就会被放入大对象专门的Region中；而且一个对象如果太大，可能会横跨多个Region来存放：



也就是这里的 Humongous；

G1中新生代和老年代的Region是不停的变化的，比如新生代现在占据了1200个Region，但是一次垃圾回收之后，回收掉了1000个Region；此时这1000个Region也就不属于新生代了，它们就可以用来存放大对象。

在新生代、老年代执行垃圾回收的时候，会顺带着大对象Region一起回收。

3.6 G1的JVM参数

参数 描述
-XX:+UseG1GC 使用G1 垃圾收集器；
-XX:MaxGCPauseMillis=n 设置最大GC停顿时间，这是一个软目标，JVM会尽最大努力去达到它；
-XX:InitiatingHeapOccupancyPercent=n 启动并发标记循环的堆占用率的百分比，当整个堆的占用达到比例时，启动一个全局并发标记循环，0代表并发标记一直运行；（默认值45%）
-XX:NewRatio=n 新生代和老年代大小的比例，默认是2；
-XX:SurvivorRatio=n eden和survivor区域空间大小的比例；（默认值8）
-XX:MaxTenuringThreshold=n 晋升的阈值，一个存活对象经历多少次GC周期之后晋升到老年代；（默认1）5
-XX:ParallelGCThreads=n 设置GC并发阶段的线程数，默认值与JVM运行平台相关；
-XX:ConcGCThreads=n 设置并发标记的线程数，默认值与JVM运行平台相关；
-XX:G1ReservePercent=n 设置保留java堆大小比例，用于防止晋升失败/Evacuation Failure；（默认值10%）
-XX:G1HeapRegionSize=n 设置Region的大小；（默认值根据堆的大小动态决定，大小范围 [1M,32M]）

3.7 G1的使用场景

任何东西的使用场景都离不开它的特性，所以G1的使用场景也是由G1的特性决定的。

3.7.1 G1的优缺点

优点：G1最大的优点就是 可以建立可预测的停顿时间模型，可以让用户控制应用在垃圾回收时的停顿时间；

缺点：如果应用的内存使用情况非常吃紧，在垃圾回收时对于部分内存回收根本不够（也就是说经常需要对整个堆进行回收）；这种时候由于G1本身的算法更复杂，可能性能就会比其他回收器差；

3.7.2 G1适合的使用场景

根据以上G1的优越点，就可以得出G1更适用以下场景：

堆大小较大（4G以上）的应用；（由于堆大小较大，在等到堆积了很多垃圾对象后开始回收；如果是ParNew+CMS收集器，它们没法控制停顿时间，就会停顿很长时间进行回收）

对GC停顿时间更敏感的应用；（要求更少的停顿时间，如即时通讯等）
