13、ELK搭建（十三）：搭建Nginx资源访问率、丢包率、读写率等运行性能监控平台

0. 引言

Nginx是一款轻量级、高性能的流量分发和反向代理的web服务。随着市场业务量的增加，普通的web容器，如tomcat的并发量已经远不能满足我们的业务量，同时随着分布式架构的普及，我们需要一款反向代理服务的支持，于是Nginx应运而生。

Nginx已经在大多数业务中普遍使用，因此针对Nginx的性能监控十分必要，这样我们才能实时掌握服务器请求情况和运行效率

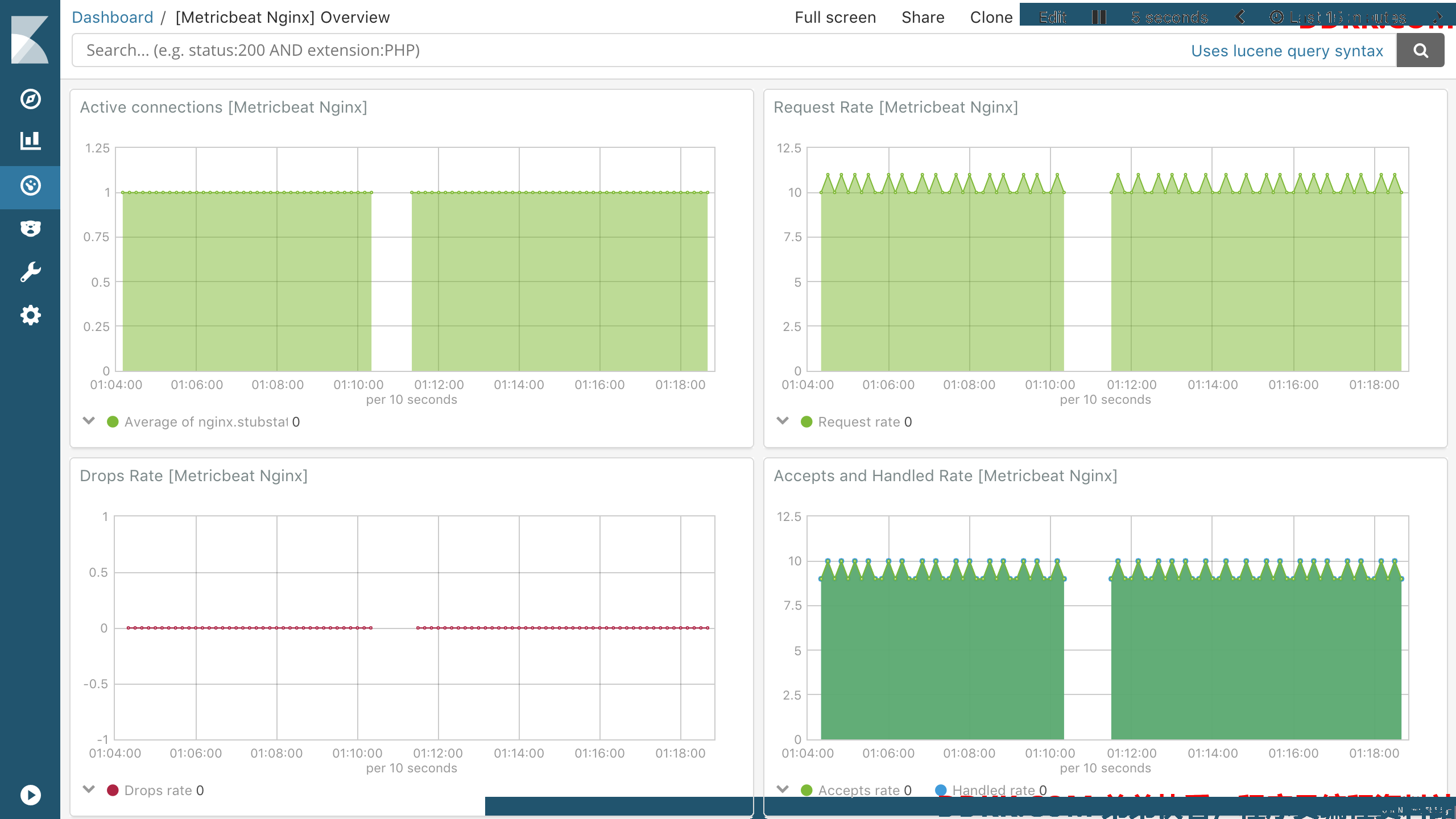

所以今天，我们的目标就是搭建一个Nginx运行性能监控平台

1. 下载

我们的平台是基于elasticsearch+kibana来实现的，也就是我们常说的ELK体系。我们采用Metricbeat插件来采集监控redis的运行数据。

当然我们这里为了保证搭建的便捷性，并没有使用到Logstash，如果大家有需要的话可以把Metricbeat采集到的数据输出到Logstash

首先关于ELK的搭建就不再累述了，不清楚的同学可以看看往期博客：
ELK搭建（一）：实现分布式微服务日志监控

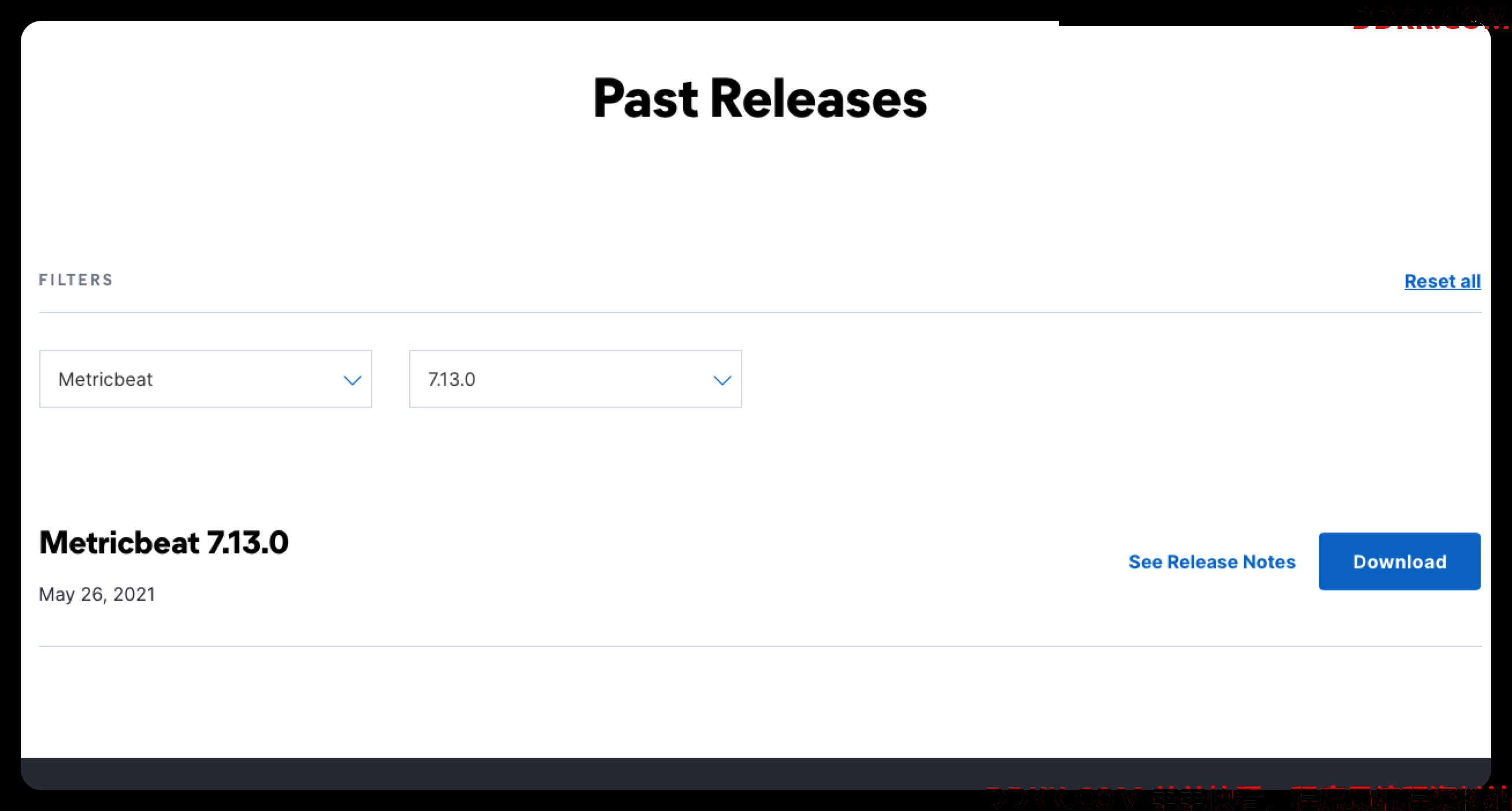

因为我的ELK环境是7.13.0的，所以我们需要下载对应版本、对应系统的Metricbeat
Metricbeat官方下载地址

2. Metricbeat介绍

metricbeat是elstic官方推出的一款轻量型的采集器，属于beats系列中专门用于各种系统和服务统计的beat。不仅可以统计docker等数据，也可以统计redis、nginx、服务器cpu、内存、磁盘等服务的相关指标。

metricbeat定时从服务器中通过抓包的方式获取对应指标数据，然后发送到elasticsearch或者logstash中

metricbeat由两个部分组成：

1、module

所谓module就是针对不同的服务进行采集的模块，metricbeat中支持的module有几十种，包括但不仅限于：ActiveMQ module,Apache module,Docker module,HTTP module等，具体可以metricbeat官方文档中的modules部分查看

2、metricset

采集的内容，以nginx module为例，支持1种指标集stubstatus，包含了连接数、请求率、丢包率、读/写/等待率等信息

3. 安装Metricbeat

1、将安装包上传到服务器上，可以使用FTP软件或者以下指令上传；

scp metricbeat-7.13.0-linux-arm64.tar.gz root@192.168.244.18:/var/local

2、解压压缩包；

tar -zxvf metricbeat-7.13.0-linux-arm64.tar.gz

3、修改配置文件metricbeat.yml中的连接信息；

vim metricbeat.yml

修改内容

setup.template.settings:
## 因为我这里es是单节点，所以设置主分片数为1，副本分片数为0.否则会报黄
  index.number_of_shards: 1
  index.number_of_replicas: 0
output.elasticsearch:
## 你的es所在服务器ip
  hosts: ["192.168.244.11:9200"]
  username: "elastic"
  password: "elastic"
setup.kibana:
## kibana所在服务器ip
  host: "192.168.244.11:5601"

4、启动nginx模块，metricbeat会根据modules.d/nginx.yml中的配置项来获取系统数据；

./metricbeat modules enable nginx

5、配置要采集的内容，修改modules.d/nginx.yml配置文件；

vim modules.d/nginx.yml

配置文件内容，具体可根据自己的需要进行配置

- module: nginx
  metricsets:
    - stubstatus
  period: 10s

  Nginx hosts
  hosts: ["http://127.0.0.1"]

  Path to server status. Default server-status
  server_status_path: "server-status"

 username: "user"
 password: "secret"

6、如上开启的指标集是通过nginx中的ngx_http_stub_status模块来获取数据的，因此我们需要开启nginx中的ngx_http_stub_status；

（1）修改nginx配置文件

vim /opt/homebrew/etc/nginx/nginx.conf

（2）修改内容，注意这里的location路径与上述modules.d/nginx.yml文件中书写的server_status_path保持一致；上述配置文件中的端口要与server.listen的端口保持一致

 server {
        listen       80;
        server_name  localhost;

         location /server-status {
          stub_status;
        }
    }

（3）重启nginx

nginx -s reload

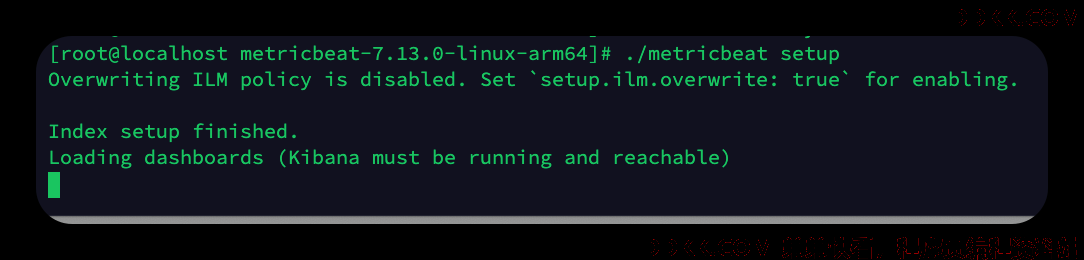

7、加载kibana仪表盘，如果之前已经设置过就不用再执行了；

./metricbeat setup

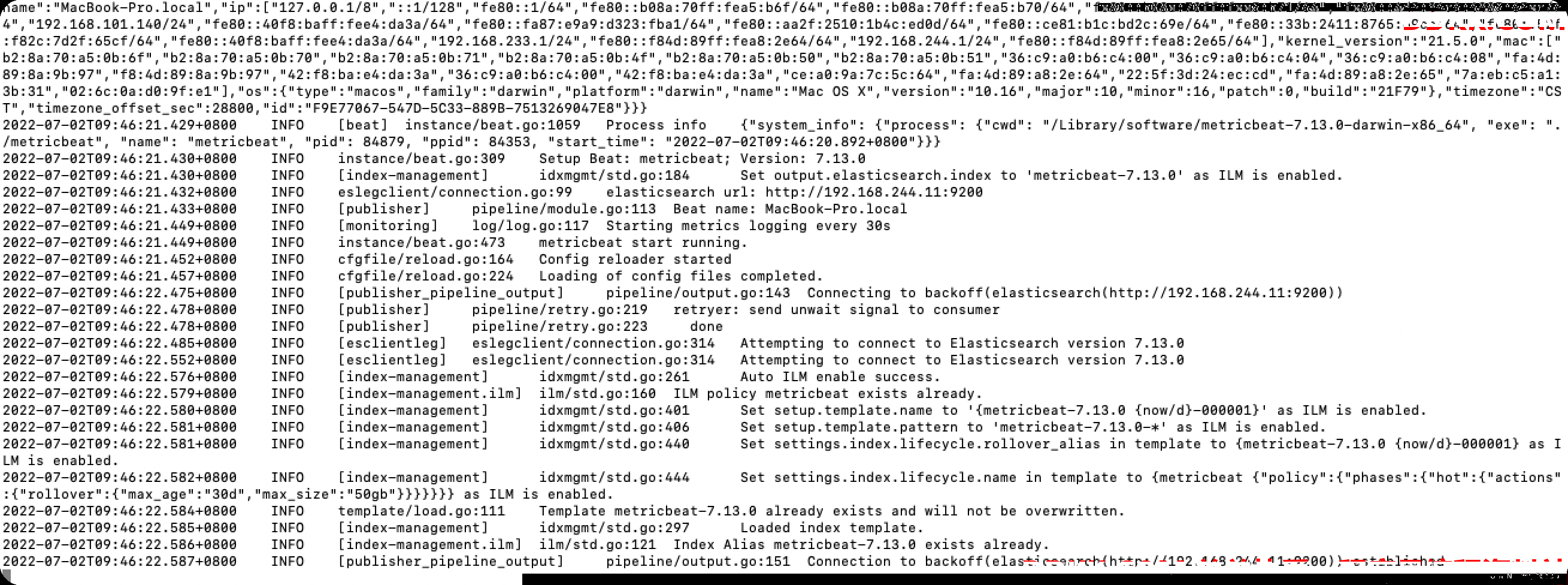

8、启动metricbeat（如果上述的指令没有自动退出的话，就新开个窗口执行，不要退出上述指令窗口）；

./metricbeat -e

9、在kibana的discover窗口中查询metricbeat-*索引模式，能够查询到nginx相关字段数据表明配置成功；

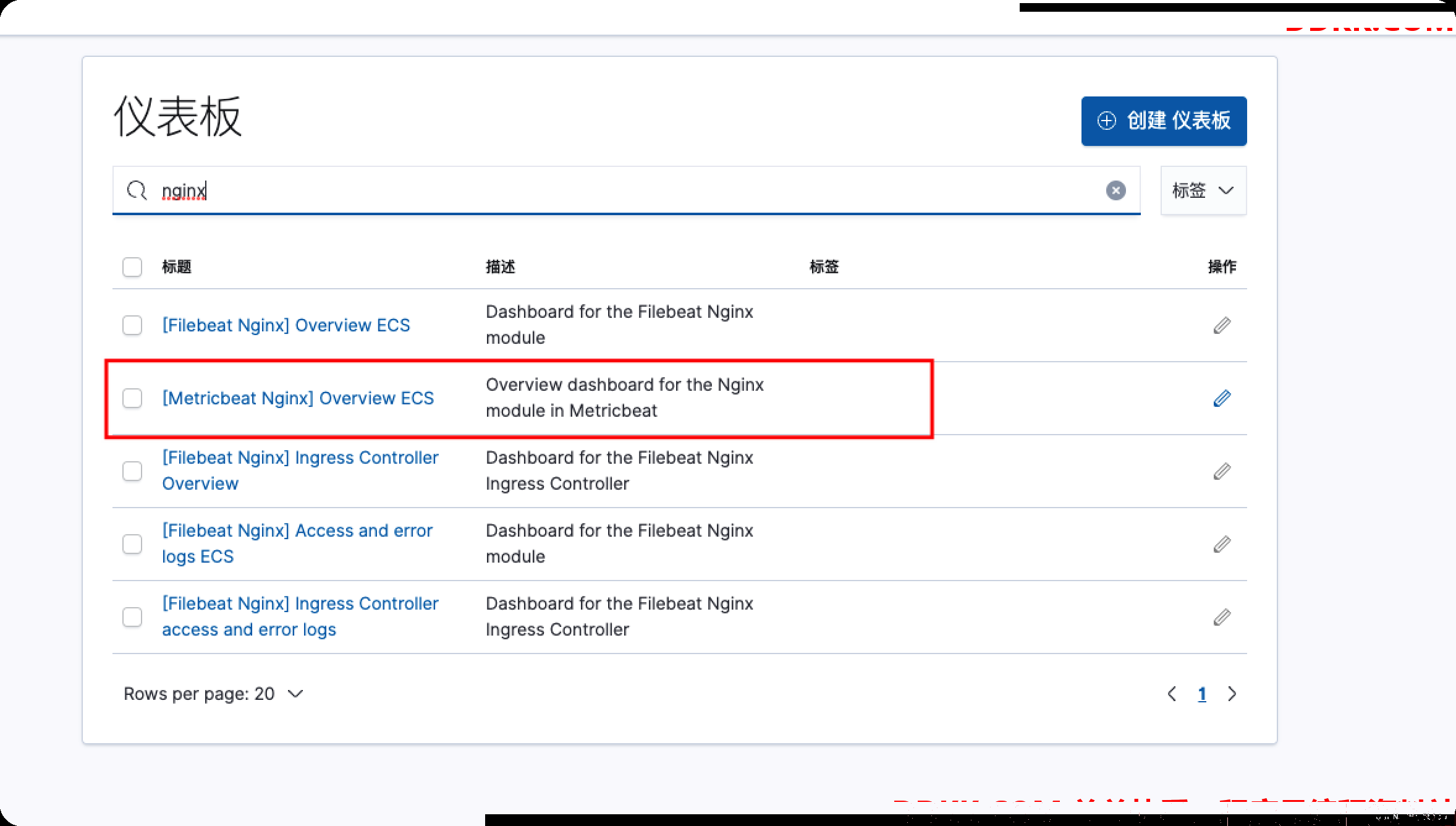

10、 kibana中点击Dashboard，进入仪表盘，输入nginx，选择OverviewECS看板点击进入；

11、 右上角的数据默认是过去15分钟，如果查询没有数据的话，调整下时间范围；

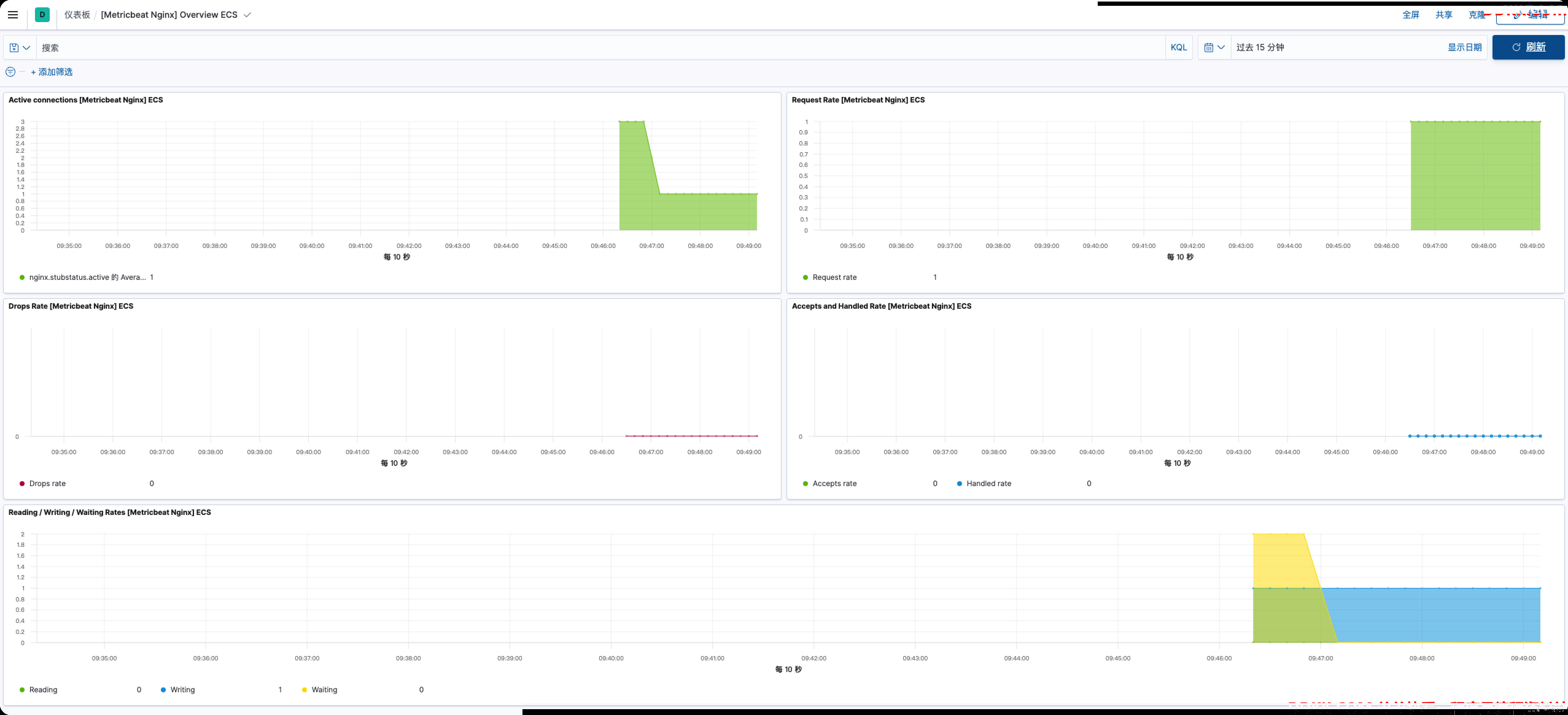

至此，我们就可以实时看到Nginx的相关运行指标了，包括读写等待频率、资源访问频率等。配置很简单，大家不妨动手试试看
