07、Transaction报表

Transaction报表

主要功能

监控一段代码运行情况：运行次数、QPS、错误次数、失败率、响应时间统计（平均影响时间、Tp分位值）等等。

应用启动后默认会打点的部分:

打点	来源组件	描述
System	cat-client	上报监控数据的打点信息
URL	需要接入cat-filter	URL访问的打点信息

报表介绍

第一级分类（Type）统计界面

Type统计界面展示了一个Transaction的第一层分类的视图，可以知道这段时间里面一个分类运行的次数，平均响应时间，延迟，以及分位线。

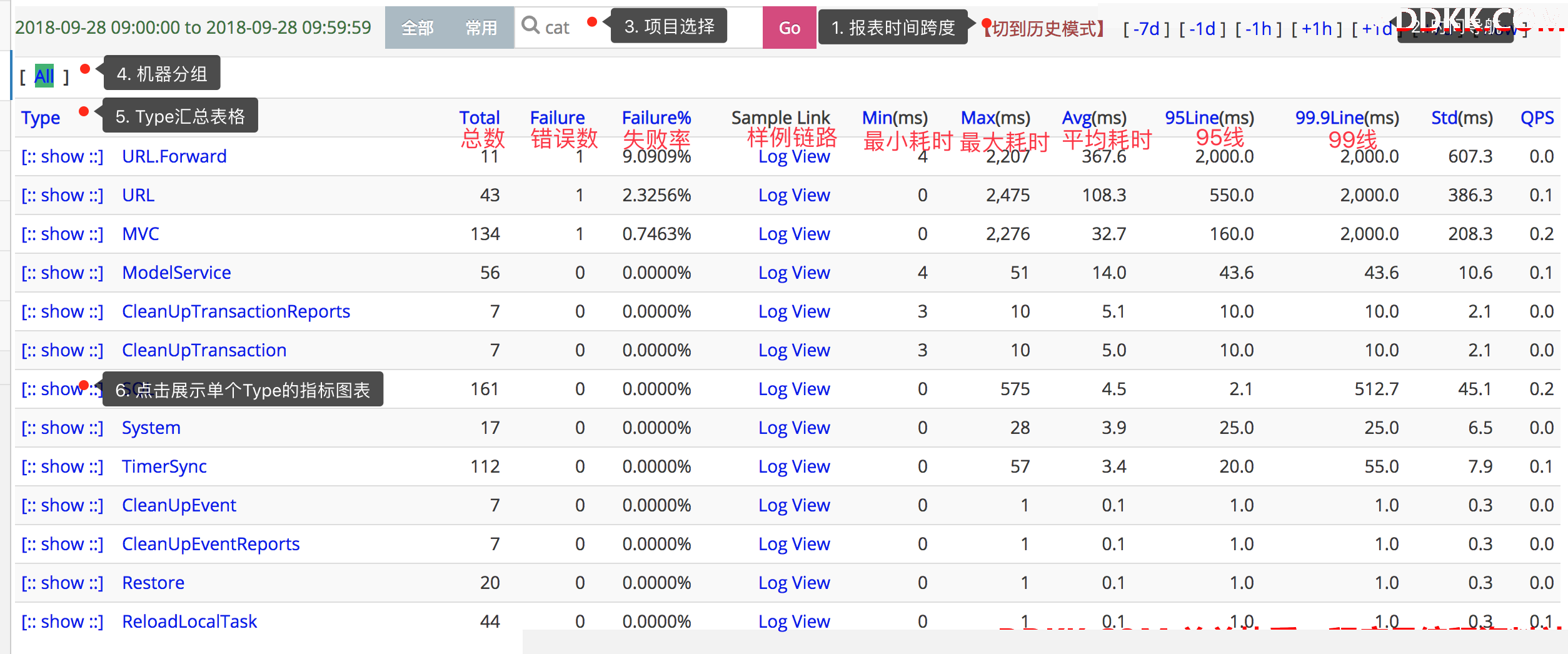

从上而下分析报表：

1、 报表的时间跨度CAT默认是以一小时为统计时间跨度，点击[切到历史模式]，更改查看报表的时间跨度：默认是小时模式；切换为历史模式后，右侧快速导航，变为month(月报表)、week(周报表)、day(天报表)，可以点击进行查看，注意报表的时间跨度会有所不同；
2、 时间选择通过右上角时间导航栏选择时间：点击[+1h]/[-1h]切换时间为下一小时/上一小时；点击[+1d]/[-1d]切换时间为后一天的同一小时/前一天的同一小时；点击右上角[+7d]/[-7d]切换时间为后一周的同一小时/前一周的同一小时；点击[now]回到当前小时；
3、 项目选择输入项目名，查看项目数据；如果需要切换其他项目数据，输入项目名，回车即可；
4、 机器分组CAT可以将若干个机器，作为一个分组进行数据统计默认会有一个All分组，代表所有机器的统计数据，即集群统计数据；
5、 所有Type汇总表格第一层分类（Type），点击查看第二级分类（称为name）数据：

• Transaction的埋点的Type和Name由业务自己定义，当打点了Cat.newTransaction(type, name)时，第一层分类是type，第二级分类是name。
• 第二级分类数据叫是统计相同type下的所有name数据，数据均与第一级（type）一样的展示风格

6、 单个Type指标图表点击show，查看Type所有name分钟级统计，如下图:![ ][nbsp1]![ ][nbsp2]；
7、 指标说明显示的是小时粒度第一级分类（type）的次数、错误数、失败率等数据；
8、 样本logviewL代表logview，为一个样例的调用链路；
9、 分位线说明小时粒度的时间第一级分类（type）相关统计；

95line表示95%的请求的响应时间比参考值要小，999line表示99.9%的响应时间比参考值要小，95line以及99line，也称之为tp95、tp99。

Transaction历史报表

Transaction历史报表支持每天、每周、每月的数据统计以及趋势图，点击导航栏的切换历史模式进行查询。Transaction历史报表以响应时间、访问量、错误量三个维度进行展示，以天报表为例：选取一个type，点击show，即可查看天报表。

最佳实践

TP分位线计算逻辑

• CAT基于全量数据，在单台机器的上单个小时内部，做全量的区间分桶，在区间分桶也做了部分优化，时间越大桶的区间粒度越大，最后根据count找出分位。

• CAT内部是自己实现的模型和存储，本身支持增加合并和计算，分位线这类并不是适合增量计算，必须依赖全量数据才可以，但是全量的数据存储量非常之大。Transaction报表目前准确统计小时范围单台机器级别分钟级的TP数据。如果看小时级别ALL的统计，是根据当前小时所有的机器进行合并的结果，主要一段时间内所有的机器响应时间波动基本一致，小时级别基本也准确，但是如果个别机器抖动特别大，这个所有的统计会失真。

• CAT后端天、周、月级别的数据是就小时数据的合并，主要用了加权来做，如果一天整个项目的99的波动不大，天级别的99约等于小时级别99。如果一天内的某几个小时的tp99 比较大的话，此做法就会有误差，比如某个服务一天有好几个小时tp99的数据都是正常其他时间段的10倍，这样天级别的99误差就比较大。简而言之天、周、月TP值的统计是一个根据加权算法的近似估计值。

• 分位线的统计数据，单台机器小时报表的小时粒度和分钟粒度是完全准确的，天、周、月级别、包括集群的总的分位线都是加权来计算的。计算逻辑如下：

• 机器A的tp999是timeA，访问总量是countA

• 机器B的tp999是timeB，访问总量是countB

• 集群（假设只有A和B两个机器）的tp999的计算公式是：tp999 = (timeA countA + timeB countB) / (countA + countB)

• 天、周、月报表计算逻辑类似，只不过把机器之间的运算换成了时间之间的运算

• 另外CAT分位线等小时内部的统计为了节省内存，也是用了近似的统计方式，当响应时间越大的话，对应的分桶跨度也越大

public static int computeDuration(int duration) {
    if (duration < 1) {
        return 1;
    } else if (duration < 20) {
        return duration;
    } else if (duration < 200) {
        return duration - duration % 5;
    } else if (duration < 500) {
        return duration - duration % 20;
    } else if (duration < 2000) {
        return duration - duration % 50;
    } else if (duration < 20000) {
        return duration - duration % 500;
    } else if (duration < 1000000) {
        return duration - duration % 10000;
    } else {
        int dk = 524288;

        if (duration > 3600 * 1000) {
            dk = 3600 * 1000;
        } else {
            while (dk < duration) {
                dk <<= 1;
            }
        }
        return dk;
    }
}

示例说明

我想监控一段核心代码的执行的情况，能看到统计报表，怎么办？

Step1: 首先，确定监控对象

- 监控某个方法中核心逻辑的健康状况

Step2: 其次，确定监控指标，Transaction统计报表可以提供如下信息

- 每分钟调用次数
- 每分钟的平均响应时间
- 最慢响应时间
- 请求的时间分布

Step3: 然后，进行埋点（前提是已经集成cat-client)

假设监控对象的代码为：

public void shopService() {
    service1();
    service2();
    service3();
}

假设shopService中service3是核心方法，对其进行CAT埋点：


public void shopService() {
    service1();
    service2();

    Transaction transaction = Cat.newTransaction("ShopService", "Service3");
    try {
        service3();

        transaction.setStatus(Transaction.SUCCESS);
    } catch (Exception e) {
        transaction.setStatus(e); // catch 到异常，设置状态，代表此请求失败
        Cat.logError(e); // 将异常上报到cat上
        // 也可以选择向上抛出： throw e;
    } finally {
        transaction.complete();
    }
}
