19、Nginx 过滤模块的分析

过滤模块的分析

相关结构体

ngx_chain_t 结构非常简单,是一个单向链表:

typedef struct ngx_chain_s ngx_chain_t;

struct ngx_chain_s {
    ngx_buf_t    *buf;
    ngx_chain_t  *next;
};

在过滤模块中,所有输出的内容都是通过一条单向链表所组成。这种单向链表的设计,正好应和了 Nginx 流式的输出模式。每次 Nginx 都是读到一部分的内容,就放到链表,然后输出出去。这种设计的好处是简单,非阻塞,但是相应的问题就是跨链表的内容操作非常麻烦,如果需要跨链表,很多时候都只能缓存链表的内容。

单链表负载的就是 ngx_buf_t,这个结构体使用非常广泛,先让我们看下该结构体的代码:

struct ngx_buf_s {
    u_char          *pos;       /* 当前buffer真实内容的起始位置 */
    u_char          *last;      /* 当前buffer真实内容的结束位置 */
    off_t            file_pos;  /* 在文件中真实内容的起始位置   */
    off_t            file_last; /* 在文件中真实内容的结束位置   */

    u_char          *start;    /* buffer内存的开始分配的位置 */
    u_char          *end;      /* buffer内存的结束分配的位置 */
    ngx_buf_tag_t    tag;      /* buffer属于哪个模块的标志 */
    ngx_file_t      *file;     /* buffer所引用的文件 */

    /* 用来引用替换过后的buffer,以便当所有buffer输出以后,
     * 这个影子buffer可以被释放。
     */
    ngx_buf_t       *shadow;

    /* the buf's content could be changed */
    unsigned         temporary:1;

    /*
     * the buf's content is in a memory cache or in a read only memory
     * and must not be changed
     */
    unsigned         memory:1;

    /* the buf's content is mmap()ed and must not be changed */
    unsigned         mmap:1;

    unsigned         recycled:1; /* 内存可以被输出并回收 */
    unsigned         in_file:1;  /* buffer的内容在文件中 */
    /* 马上全部输出buffer的内容, gzip模块里面用得比较多 */
    unsigned         flush:1;
    /* 基本上是一段输出链的最后一个buffer带的标志,标示可以输出,
     * 有些零长度的buffer也可以置该标志
     */
    unsigned         sync:1;
    /* 所有请求里面最后一块buffer,包含子请求 */
    unsigned         last_buf:1;
    /* 当前请求输出链的最后一块buffer         */
    unsigned         last_in_chain:1;
    /* shadow链里面的最后buffer,可以释放buffer了 */
    unsigned         last_shadow:1;
    /* 是否是暂存文件 */
    unsigned         temp_file:1;

    /* 统计用,表示使用次数 */
    /* STUB */ int   num;
};

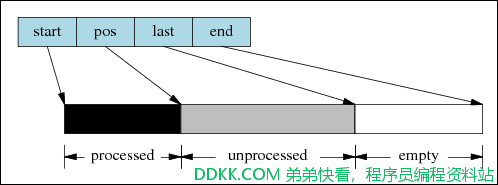

一般buffer 结构体可以表示一块内存,内存的起始和结束地址分别用 start 和 end 表示,pos 和 last 表示实际的内容。如果内容已经处理过了,pos 的位置就可以往后移动。如果读取到新的内容,last 的位置就会往后移动。所以 buffer 可以在多次调用过程中使用。如果 last 等于 end,就说明这块内存已经用完了。如果 pos 等于 last,说明内存已经处理完了。下面是一个简单的示意图,说明 buffer 中指针的用法:



响应头过滤函数

响应头过滤函数主要的用处就是处理 HTTP 响应的头,可以根据实际情况对于响应头进行修改或者添加删除。响应头过滤函数先于响应体过滤函数,而且只调用一次,所以一般可作过滤模块的初始化工作。

响应头过滤函数的入口只有一个:

ngx_int_t
ngx_http_send_header(ngx_http_request_t *r)
{
    ...

    return ngx_http_top_header_filter(r);
}

该函数向客户端发送回复的时候调用,然后按前一节所述的执行顺序。该函数的返回值一般是 NGX_OK,NGX_ERROR 和 NGX_AGAIN,分别表示处理成功,失败和未完成。

你可以把 HTTP 响应头的存储方式想象成一个 hash 表,在 Nginx 内部可以很方便地查找和修改各个响应头部,ngx_http_header_filter_module 过滤模块把所有的 HTTP 头组合成一个完整的 buffer,最终 ngx_http_write_filter_module 过滤模块把 buffer 输出。

按照前一节过滤模块的顺序,依次讲解如下:

filter module description
ngx_http_not_modified_filter_module 默认打开,如果请求的 if-modified-since 等于回复的 last-modified 间值,说明回复没有变化,清空所有回复的内容,返回 304。
ngx_http_range_body_filter_module 默认打开,只是响应体过滤函数,支持 range 功能,如果请求包含range请求,那就只发送range请求的一段内容。
ngx_http_copy_filter_module 始终打开,只是响应体过滤函数, 主要工作是把文件中内容读到内存中,以便进行处理。
ngx_http_headers_filter_module 始终打开,可以设置 expire 和 Cache-control 头,可以添加任意名称的头
ngx_http_userid_filter_module 默认关闭,可以添加统计用的识别用户的 cookie。
ngx_http_charset_filter_module 默认关闭,可以添加 charset,也可以将内容从一种字符集转换到另外一种字符集,不支持多字节字符集。
ngx_http_ssi_filter_module 默认关闭,过滤 SSI 请求,可以发起子请求,去获取include进来的文件
ngx_http_postpone_filter_module 始终打开,用来将子请求和主请求的输出链合并
ngx_http_gzip_filter_module 默认关闭,支持流式的压缩内容
ngx_http_range_header_filter_module 默认打开,只是响应头过滤函数,用来解析range头,并产生range响应的头。
ngx_http_chunked_filter_module 默认打开,对于 HTTP/1.1 和缺少 content-length 的回复自动打开。
ngx_http_header_filter_module 始终打开,用来将所有 header 组成一个完整的 HTTP 头。
ngx_http_write_filter_module 始终打开,将输出链拷贝到 r->out中,然后输出内容。

响应体过滤函数

响应体过滤函数是过滤响应主体的函数。ngx_http_top_body_filter 这个函数每个请求可能会被执行多次,它的入口函数是 ngx_http_output_filter,比如:

ngx_int_t
ngx_http_output_filter(ngx_http_request_t *r, ngx_chain_t *in)
{
    ngx_int_t          rc;
    ngx_connection_t  *c;

    c = r->connection;

    rc = ngx_http_top_body_filter(r, in);

    if (rc == NGX_ERROR) {
        /* NGX_ERROR may be returned by any filter */
        c->error = 1;
    }

    return rc;
}

ngx_http_output_filter 可以被一般的静态处理模块调用,也有可能是在 upstream 模块里面被调用,对于整个请求的处理阶段来说,他们处于的用处都是一样的,就是把响应内容过滤,然后发给客户端。

具体模块的响应体过滤函数的格式类似这样:

static int
ngx_http_example_body_filter(ngx_http_request_t *r, ngx_chain_t *in)
{
    ...

    return ngx_http_next_body_filter(r, in);
}

该函数的返回值一般是 NGX_OK,NGX_ERROR 和 NGX_AGAIN,分别表示处理成功,失败和未完成。

主要功能介绍

响应的主体内容就存于单链表 in,链表一般不会太长,有时 in 参数可能为 NULL。in中存有buf结构体中,对于静态文件,这个buf大小默认是 32K;对于反向代理的应用,这个buf可能是4k或者8k。为了保持内存的低消耗,Nginx一般不会分配过大的内存,处理的原则是收到一定的数据,就发送出去。一个简单的例子,可以看看Nginx的chunked_filter模块,在没有 content-length 的情况下,chunk 模块可以流式(stream)的加上长度,方便浏览器接收和显示内容。

在响应体过滤模块中,尤其要注意的是 buf 的标志位,完整描述可以在“相关结构体”这个节中看到。如果 buf 中包含 last 标志,说明是最后一块 buf,可以直接输出并结束请求了。如果有 flush 标志,说明这块 buf 需要马上输出,不能缓存。如果整块 buffer 经过处理完以后,没有数据了,你可以把 buffer 的 sync 标志置上,表示只是同步的用处。

当所有的过滤模块都处理完毕时,在最后的 write_fitler 模块中,Nginx 会将 in 输出链拷贝到 r->out 输出链的末尾,然后调用 sendfile 或者 writev 接口输出。由于 Nginx 是非阻塞的 socket 接口,写操作并不一定会成功,可能会有部分数据还残存在 r->out。在下次的调用中,Nginx 会继续尝试发送,直至成功。

发出子请求

Nginx 过滤模块一大特色就是可以发出子请求,也就是在过滤响应内容的时候,你可以发送新的请求,Nginx 会根据你调用的先后顺序,将多个回复的内容拼接成正常的响应主体。一个简单的例子可以参考 addition 模块。

Nginx 是如何保证父请求和子请求的顺序呢?当 Nginx 发出子请求时,就会调用 ngx_http_subrequest 函数,将子请求插入父请求的 r->postponed 链表中。子请求会在主请求执行完毕时获得依次调用。子请求同样会有一个请求所有的生存期和处理过程,也会进入过滤模块流程。

关键点是在 postpone_filter 模块中,它会拼接主请求和子请求的响应内容。r->postponed 按次序保存有父请求和子请求,它是一个链表,如果前面一个请求未完成,那后一个请求内容就不会输出。当前一个请求完成时并输出时,后一个请求才可输出,当所有的子请求都完成时,所有的响应内容也就输出完毕了。

一些优化措施

Nginx 过滤模块涉及到的结构体,主要就是 chain 和 buf,非常简单。在日常的过滤模块中,这两类结构使用非常频繁,Nginx采用类似 freelist 重复利用的原则,将使用完毕的 chain 或者 buf 结构体,放置到一个固定的空闲链表里,以待下次使用。

比如,在通用内存池结构体中,pool->chain 变量里面就保存着释放的 chain。而一般的 buf 结构体,没有模块间公用的空闲链表池,都是保存在各模块的缓存空闲链表池里面。对于 buf 结构体,还有一种 busy 链表,表示该链表中的 buf 都处于输出状态,如果 buf 输出完毕,这些 buf 就可以释放并重复利用了。

功能 函数名
chain 分配 ngx_alloc_chain_link
chain 释放 ngx_free_chain
buf 分配 ngx_chain_get_free_buf
buf 释放 ngx_chain_update_chains

过滤内容的缓存

由于Nginx 设计流式的输出结构,当我们需要对响应内容作全文过滤的时候,必须缓存部分的 buf 内容。该类过滤模块往往比较复杂,比如 sub,ssi,gzip 等模块。这类模块的设计非常灵活,我简单讲一下设计原则:

1、 输入链in需要拷贝操作,经过缓存的过滤模块,输入输出链往往已经完全不一样了,所以需要拷贝,通过ngx_chain_add_copy函数完成;
2、 一般有自己的free和busy缓存链表池,可以提高buf分配效率;
3、 如果需要分配大块内容,一般分配固定大小的内存卡,并设置recycled标志,表示可以重复利用;
4、 原有的输入buf被替换缓存时,必须将其buf->pos设为buf->last,表明原有的buf已经被输出完毕或者在新建立的buf,将buf->shadow指向旧的buf,以便输出完毕时及时释放旧的buf;
