05、Netty 源码分析 - Netty ChannelPipeline
ChannelPipeline 接口
ChannelPipeline接口采用了责任链设计模式，底层采用双向链表的数据结构，将链上的各个处理器串联起来。客户端每一个请求的到来，ChannelPipeline中所有的处理器都有机会处理它。
每一个新创建的
Channel都将会被分配一个新的ChannelPipeline。这项关联是永久性的；Channel既不能附加另一个ChannelPipeline，也不能分离其当前的。
创建 ChannelPipeline
ChannelPipeline数据管道是与Channel管道绑定的，一个Channel通道对应一个ChannelPipeline，ChannelPipeline是在Channel初始化时被创建。
观察下面这个实例：
public void run() throws Exception {
EventLoopGroup bossGroup = new NioEventLoopGroup(); // (1)
EventLoopGroup workerGroup = new NioEventLoopGroup();
try {
ServerBootstrap b = new ServerBootstrap(); // (2)
b.group(bossGroup, workerGroup)
.channel(NioServerSocketChannel.class) // (3)
.childHandler(new ChannelInitializer<SocketChannel>() {
// (4)
@Override
public void initChannel(SocketChannel ch) throws Exception {
// 添加ChannelHandler到ChannelPipeline
ch.pipeline().addLast(new DiscardServerHandler());
}
})
.option(ChannelOption.SO_BACKLOG, 128) // (5)
.childOption(ChannelOption.SO_KEEPALIVE, true); // (6)
// 绑定端口，开始接收进来的连接
ChannelFuture f = b.bind(port).sync(); // (7)
System.out.println("DiscardServer已启动，端口：" + port);
// 等待服务器 socket 关闭 。
// 在这个例子中，这不会发生，但你可以优雅地关闭你的服务器。
f.channel().closeFuture().sync();
} finally {
workerGroup.shutdownGracefully();
bossGroup.shutdownGracefully();
}
}
从上述代码中可以看到，当ServerBootstrap初始化后，直接就可以获取到SocketChannel上的ChannelPipeline，而无需手动实例化，因为 Netty 会为每个Channel连接创建一个ChannelPipeline。
Channel的大部分子类都继承了AbstractChannel，在创建实例时也会调用AbstractChannel构造器。在AbstractChannel构造器中会创建ChannelPipeline管道实例，核心代码如下：
protected AbstractChannel(Channel parent) {
this.parent = parent;
this.id = this.newId();
this.unsafe = this.newUnsafe();
this.pipeline = this.newChannelPipeline();
}
protected DefaultChannelPipeline newChannelPipeline() {
return new DefaultChannelPipeline(this);
}
从上述代码中可以看出，在创建Channel时，会由Channel创建DefaultChannelPipeline类的实例。DefaultChannelPipeline是ChannelPipeline的默认实现。
pipeline是AbstractChannel的属性，内部维护着一个以AbstractChannelHandlerContext为节点的双向链表，创建的head和tail节点分别指向链表头尾，源码如下：
public class DefaultChannelPipeline implements ChannelPipeline {
protected DefaultChannelPipeline(Channel channel) {
this.channel = (Channel)ObjectUtil.checkNotNull(channel, "channel");
this.succeededFuture = new SucceededChannelFuture(channel, (EventExecutor)null);
this.voidPromise = new VoidChannelPromise(channel, true);
this.tail = new DefaultChannelPipeline.TailContext(this);
this.head = new DefaultChannelPipeline.HeadContext(this);
this.head.next = this.tail;
this.tail.prev = this.head;
}
...
final class TailContext extends AbstractChannelHandlerContext implements ChannelInboundHandler {
TailContext(DefaultChannelPipeline pipeline) {
super(pipeline, (EventExecutor)null, DefaultChannelPipeline.TAIL_NAME, DefaultChannelPipeline.TailContext.class);
this.setAddComplete();
}
...
}
final class HeadContext extends AbstractChannelHandlerContext implements ChannelOutboundHandler, ChannelInboundHandler {
private final Unsafe unsafe;
HeadContext(DefaultChannelPipeline pipeline) {
super(pipeline, (EventExecutor)null, DefaultChannelPipeline.HEAD_NAME, DefaultChannelPipeline.HeadContext.class);
this.unsafe = pipeline.channel().unsafe();
this.setAddComplete();
}
...
}
...
}
从上述源码可以看到，TailContext和HeadContext都继承了AbstractChannelHandlerContext，并实现了ChannelHandler接口。AbstractChannelHandlerContext内部维护着next、prev链表指针和入站、出站节点方向等。其中TailContext实现了ChannelInboundHandler，HeadContext实现了ChannelOutboundHandler和ChannelInboundHandler。
ChannelPipeline 事件传输机制
通过ChannelPipeline的addFirst()方法来添加ChannelHandler，并为这个ChannelHandler创建一个对应的DefaultChannelHandlerContext实例。
public class DefaultChannelPipeline implements ChannelPipeline {
//...
public final ChannelPipeline addFirst(EventExecutorGroup group, String name, ChannelHandler handler) {
AbstractChannelHandlerContext newCtx;
synchronized(this) {
checkMultiplicity(handler);
name = this.filterName(name, handler);
newCtx = this.newContext(group, name, handler);
this.addFirst0(newCtx);
if (!this.registered) {
newCtx.setAddPending();
this.callHandlerCallbackLater(newCtx, true);
return this;
}
EventExecutor executor = newCtx.executor();
if (!executor.inEventLoop()) {
this.callHandlerAddedInEventLoop(newCtx, executor);
return this;
}
}
this.callHandlerAdded0(newCtx);
return this;
}
//...
private AbstractChannelHandlerContext newContext(EventExecutorGroup group, String name, ChannelHandler handler) {
return new DefaultChannelHandlerContext(this, this.childExecutor(group), name, handler);
}
//...
}
处理出站事件
当处理出站事件时，channelRead()方法的示例如下：
public class EchoServerHandler extends ChannelInboundHandlerAdapter {
@Override
public void channelRead(ChannelHandlerContext ctx, Object msg) {
System.out.println(ctx.channel().remoteAddress() + " -> Server :" + msg);
// 写消息到管道
ctx.write(msg);// 写消息
}
//...
}
上述代码中的write()方法会触发一个出站事件，该方法会调用DefaultChannelPipeline上的write()方法。
public final ChannelFuture write(Object msg) {
return this.tail.write(msg);
}
从上述源码可以看到，调用的是DefaultChannelPipeline上尾部节点（tail）的write方法。
上述方法最终会调用到DefaultChannelHandlerContext的write()方法。
private void write(Object msg, boolean flush, ChannelPromise promise) {
ObjectUtil.checkNotNull(msg, "msg");
try {
if (this.isNotValidPromise(promise, true)) {
ReferenceCountUtil.release(msg);
return;
}
} catch (RuntimeException var8) {
ReferenceCountUtil.release(msg);
throw var8;
}
AbstractChannelHandlerContext next = this.findContextOutbound(flush ? 98304 : '耀');
Object m = this.pipeline.touch(msg, next);
EventExecutor executor = next.executor();
if (executor.inEventLoop()) {
if (flush) {
next.invokeWriteAndFlush(m, promise);
} else {
next.invokeWrite(m, promise);
}
} else {
AbstractChannelHandlerContext.WriteTask task = AbstractChannelHandlerContext.WriteTask.newInstance(next, m, promise, flush);
if (!safeExecute(executor, task, promise, m, !flush)) {
task.cancel();
}
}
}
上述的write()方法会查找下一个出站的节点，也就是当前ChannelHandler后的一个出站类型的ChannelHandler，并调用下一个节点的invokeWrite()方法。
void invokeWrite(Object msg, ChannelPromise promise) {
if (this.invokeHandler()) {
this.invokeWrite0(msg, promise);
} else {
this.write(msg, promise);
}
}
接着调用invokeWrite0()方法，该方法最终调用ChannelOutboundHandler的write方法。
private void invokeWrite0(Object msg, ChannelPromise promise) {
try {
((ChannelOutboundHandler)this.handler()).write(this, msg, promise);
} catch (Throwable var4) {
notifyOutboundHandlerException(var4, promise);
}
}
至此，处理完成了第一个节点的处理，开始执行下一个节点并不断循环。
所以，处理出站事件时，数据传输的方向是从尾部节点tail到头部节点head。
处理入站事件
入站事件处理的起点是触发ChannelPipeline fire方法，例如fireChannelActive()方法的示例如下：
public class DefaultChannelPipeline implements ChannelPipeline {
//...
public final ChannelPipeline fireChannelActive() {
AbstractChannelHandlerContext.invokeChannelActive(this.head);
return this;
}
//...
}
从上述源码可以看到，处理的节点是头部节点head。AbstractChannelHandlerContext.invokeChannelActive方法定义如下：
static void invokeChannelActive(final AbstractChannelHandlerContext next) {
EventExecutor executor = next.executor();
if (executor.inEventLoop()) {
next.invokeChannelActive();
} else {
executor.execute(new Runnable() {
public void run() {
next.invokeChannelActive();
}
});
}
}
该方法最终调用ChannelInboundHandler的channelActive方法。
private void invokeChannelActive() {
if (this.invokeHandler()) {
try {
((ChannelInboundHandler)this.handler()).channelActive(this);
} catch (Throwable var2) {
this.invokeExceptionCaught(var2);
}
} else {
this.fireChannelActive();
}
}
至此完成了第一个节点的处理，开始执行下一个节点的不断循环。
所以，处理入站事件时，数据传输的方向是从头部节点head到尾部节点tail。
ChannelPipeline 中的 ChannelHandler
从上述的ChannelPipeline接口源码可以看出，ChannelPipeline是通过addXxx或者removeXxx方法来将ChannelHandler动态的添加到ChannelPipeline中，或者从ChannelPipeline移除ChannelHandler的。那么ChannelPipeline是如何保障并发访问时的安全呢？
以addLast方法为例，DefaultChannelPipeline的源码如下：
public final ChannelPipeline addLast(EventExecutorGroup group, String name, ChannelHandler handler) {
AbstractChannelHandlerContext newCtx;
//synchronized 保障线程安全
synchronized(this) {
checkMultiplicity(handler);
newCtx = this.newContext(group, this.filterName(name, handler), handler);
this.addLast0(newCtx);
if (!this.registered) {
newCtx.setAddPending();
this.callHandlerCallbackLater(newCtx, true);
return this;
}
EventExecutor executor = newCtx.executor();
if (!executor.inEventLoop()) {
this.callHandlerAddedInEventLoop(newCtx, executor);
return this;
}
}
this.callHandlerAdded0(newCtx);
return this;
}
从上述源码可以看到，使用synchronized关键字保障了线程的安全访问。其他方法的实现方式也是类似。
ChannelHandlerContext 接口
ChannelHandlerContext接口是联系ChannelHandler和ChannelPipeline之间的纽带。
每当有ChannelHandler添加到ChannelPipeline中时，都会创建ChannelHandlerContext。ChannelHandlerContext的主要功能是管理它所关联的ChannelHandler和在同一个ChannelPipeline中的其他ChannelHandler之间的交互。
例如，ChannelHandlerContext可以通知ChannelPipeline中的下一个ChannelHandler开始执行及动态修改其所属的ChannelPipeline。
ChannelHandlerContext中包含了许多方法，其中一些方法也出现在Channel和ChannelPipeline中。如果通过Channel或ChannelPipeline的实例来调用这些方法，它们就会在整个ChannelPipeline中传播。相比之下，一样的方法在ChannelHandlerContext的实例上调用，就只会从当前的ChannelHandler开始并传播到相关管道中的下一个有处理事件能力的ChannelHandler中。因此，ChannelHandlerContext所包含的事件流比其他类中同样的方法都要短，利用这一点可以尽可能提高性能。
ChannelHandlerContext 与其他组件的关系

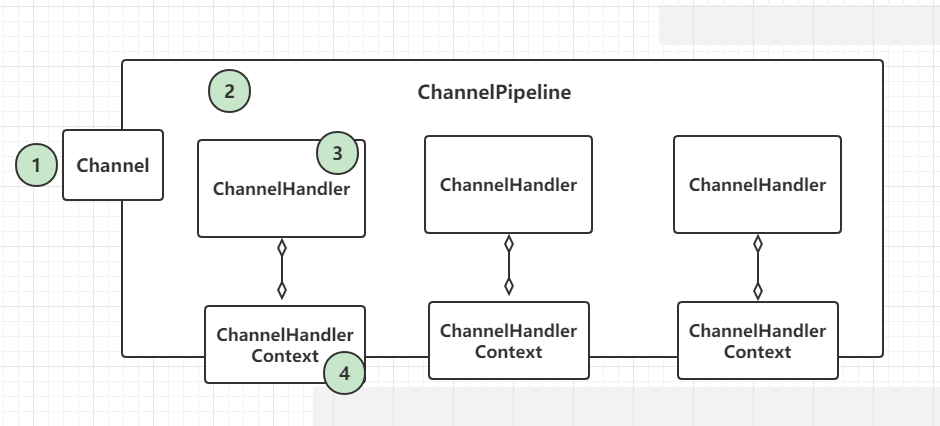

下图展示了ChannelPipeline、Channel、ChannelHandler和ChannelHandlerContext之间的关系做了如下说明：
1、Channel被绑定到ChannelPipeline上。
2、和Channel绑定的ChannelPipeline包含了所有的ChannelHandler。
3、ChannelHandler。
4、当添加ChannelHandler到ChannelPipeline时，ChannelHandlerContext被创建。
跳过某些 ChannelHandler
下面的代码，展示了从ChannelHandlerContext获取到Channel的引用，并通过调用Channel上的write()方法来触发一个写事件到流中。
ChannelHandlerContext ctx = context;
Channel channel = ctx.channel(); //获取ChannelHandlerContext上的Channel
channel.write(msg);
以下代码展示了从ChannelHandlerContext获取到ChannelPipeline。
ChannelHandlerContext ctx = context;
ChannelPipeline pipeline = ctx.pipeline(); //获取ChannelHandlerContext上的ChannelPipeline
pipeline.write(msg);
上述的两个示例，事件流是一样的。虽然被调用的Channel和ChannelPipeline上的write()方法将一直传播事件通过整个ChannelPipeline，但是在ChannelHandler的级别上，事件从一个ChannelHandler到下一个ChannelHandler的移动是由ChannelHandlerContext上的调用完成的。

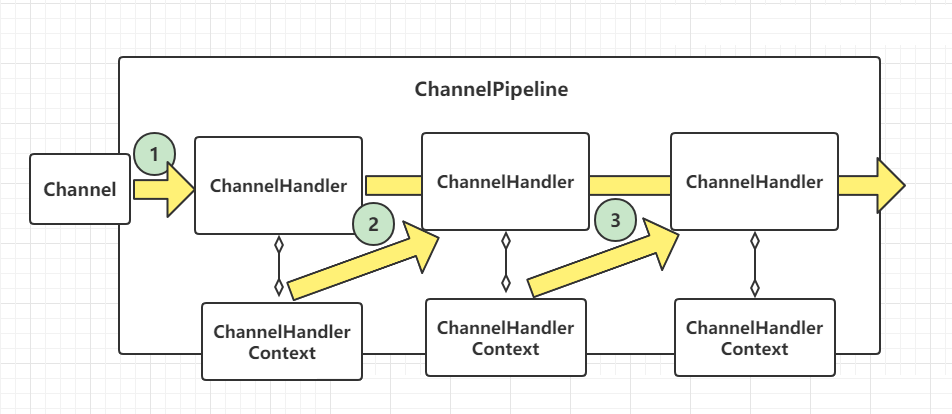

下图展示了Channel或者ChannelPipeline进行的事件传播机制。
在上图中可以看出：
1、事件传递给ChannelPipeline的第一个ChannelHandler；
2、ChannelHandler通过关联的ChannelHandlerContext传递事件给ChannelPipeline中的下一个ChannelHandler。
3、ChannelHandler通过关联的ChannelHandlerContext传递事件给ChannelPipeline中的下一个ChannelHandler。
从上面的流程可以看出，如果通过Channel或ChannelPipeline的实例来调用这些方法，它们肯定会在整个ChannelPipeline中传播。
那么是否可以跳过某些处理器呢？答案是肯定的。
通过减少ChannelHandler不感兴趣的事件的传递减少开销，并排除掉特定的对此事件感兴趣的处理器的处理以提升性能。想要实现从一个特定的ChannelHandler开始处理，必须引用与此ChannelHandler的前一个ChannelHandler关联的ChannelHandlerContext。这个ChannelHandlerContext将会调用与自身关联的ChannelHandler的下一个ChannelHandler，代码如下：
ChannelHandlerContext ctx = context;
ctx.write(msg);
直接调用ChannelHandlerContext的write()方法，将会把缓冲区发送到下一个ChannelHandler。

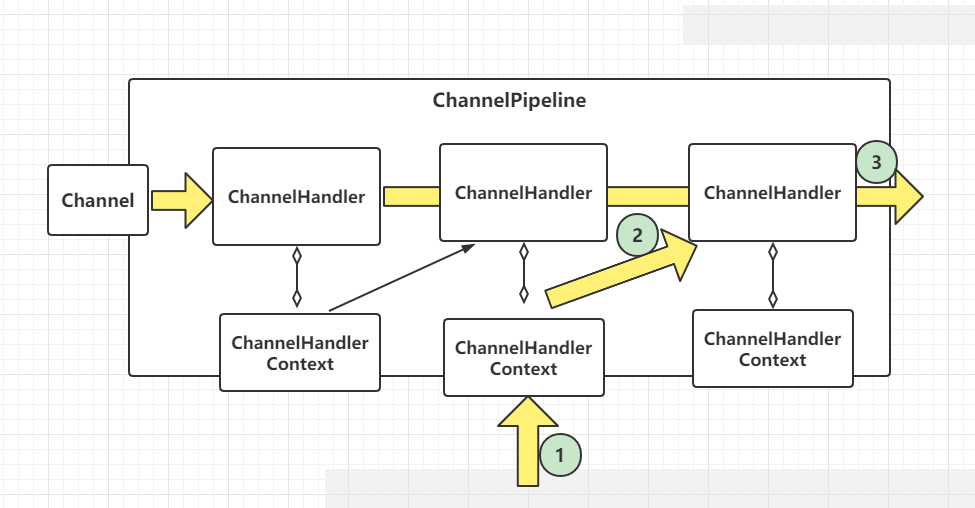

如下图，消息会将从下一个ChannelHandler开始流过ChannelPipeline，绕过所有在它之前的ChannelHandler。
1、执行ChannelHandlerContext方法调用。
2、事件发送到了下一个ChannelHandler。
3、经过最后一个ChannelHandler后，事件从ChannelPipeline中移除。
当调用某个特定的ChannelHandler操作时，它尤为有用。
例如：
public class EchoServerHandler extends ChannelInboundHandlerAdapter {
@Override
public void channelRead(ChannelHandlerContext ctx, Object msg) {
System.out.println(ctx.channel().remoteAddress() + " -> Server :" + msg);
// 写消息到管道
ctx.write(msg);// 写消息
ctx.flush(); // 冲刷消息
// 上面两个方法等同于 ctx.writeAndFlush(msg);
}
@Override
public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) {
// 当出现异常就关闭连接
cause.printStackTrace();
ctx.close();
}
}
小结
以上就是关于ChannelPipeline的源码分析，相信认真看完了，你就明白ChannelPipeline、Channel、ChannelHandler和ChannelHandlerContext之间的关系。下节我们继续来剖析 Netty 的源码。
