17、RocketMQ 实战 - 消息存储

RocketMQ的消息是存储到文件中的，所以文件的结构以及读取写入的效率对RocketMQ的效率有很大影响。

整体架构

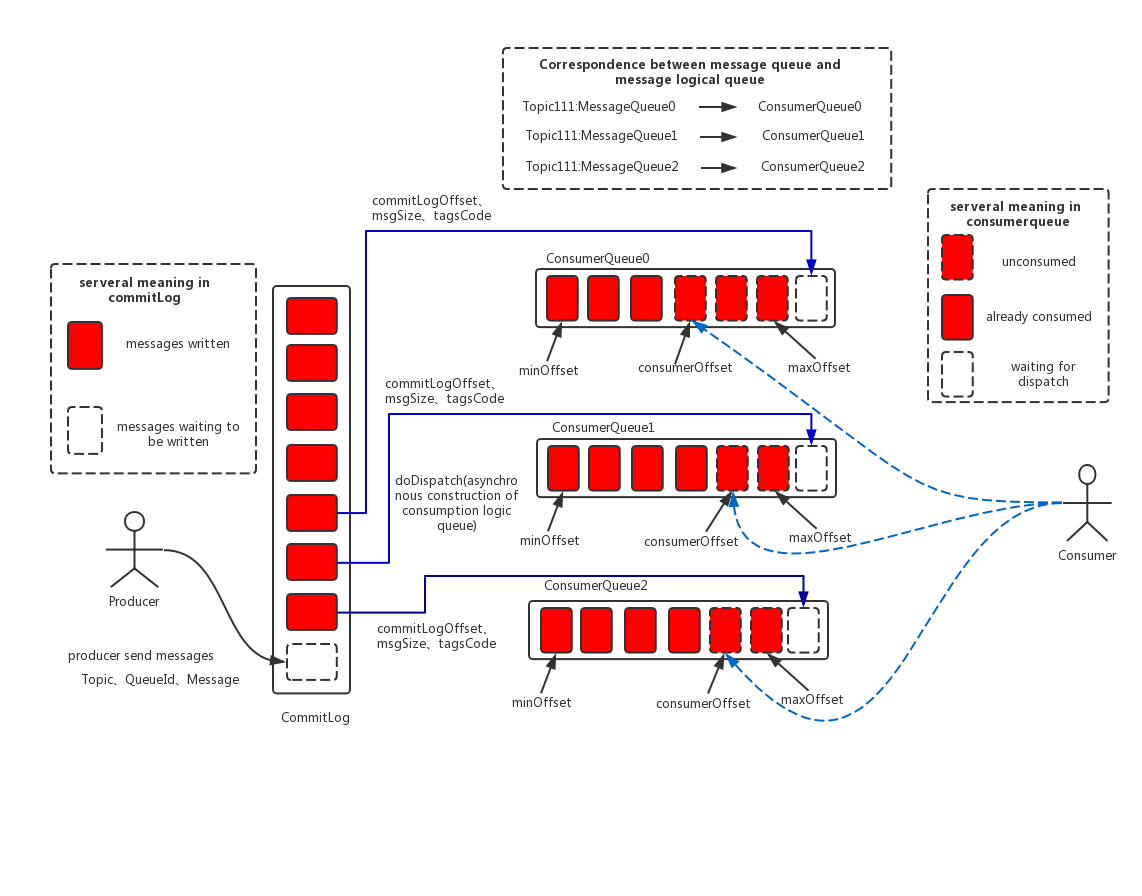

消息存储架构图中主要有下面三个跟消息存储相关的文件构成。

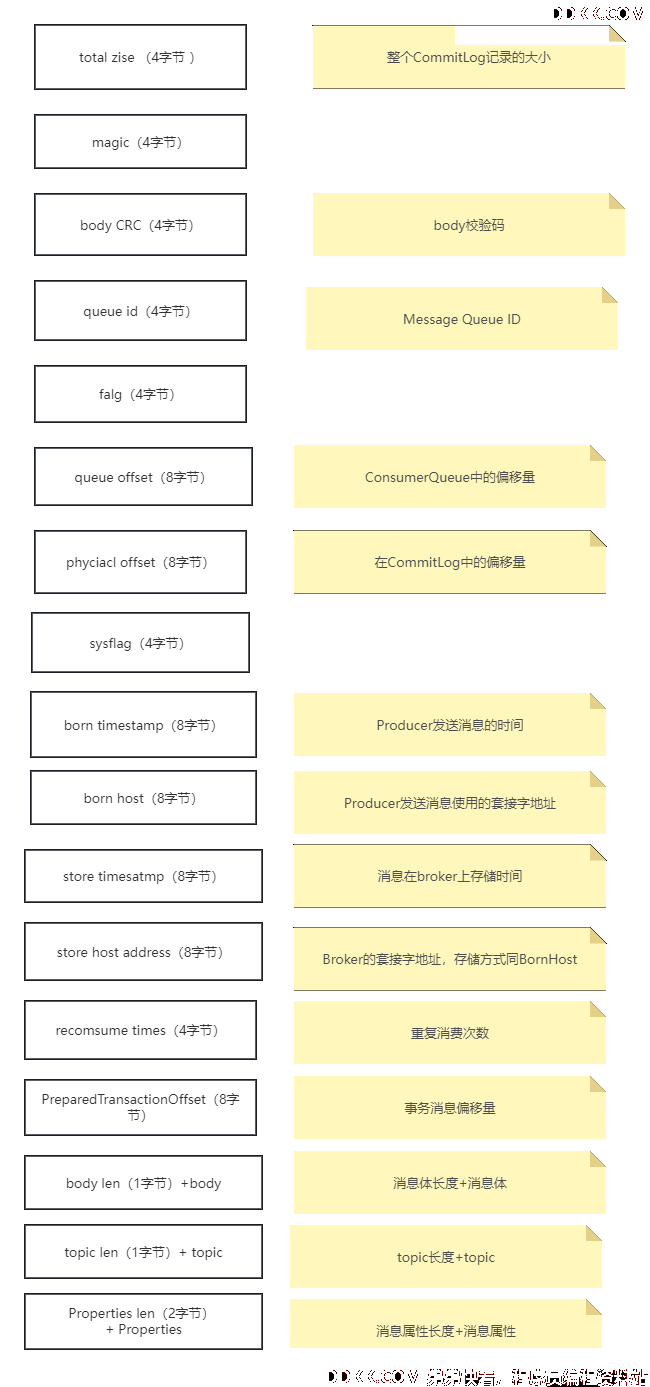

1、 CommitLog：消息主体以及元数据的存储主体，存储Producer端写入的消息主体内容，消息内容不是定长的单个文件大小默认1G，文件名长度为20位，左边补零，剩余为起始偏移量，比如00000000000000000000代表了第一个文件，起始偏移量为0，文件大小为1G=1073741824；当第一个文件写满了，第二个文件为00000000001073741824，起始偏移量为1073741824，以此类推消息主要是顺序写入日志文件，当文件满了，写入下一个文件；存储路径是$HOME/commitlog，结构如下：；

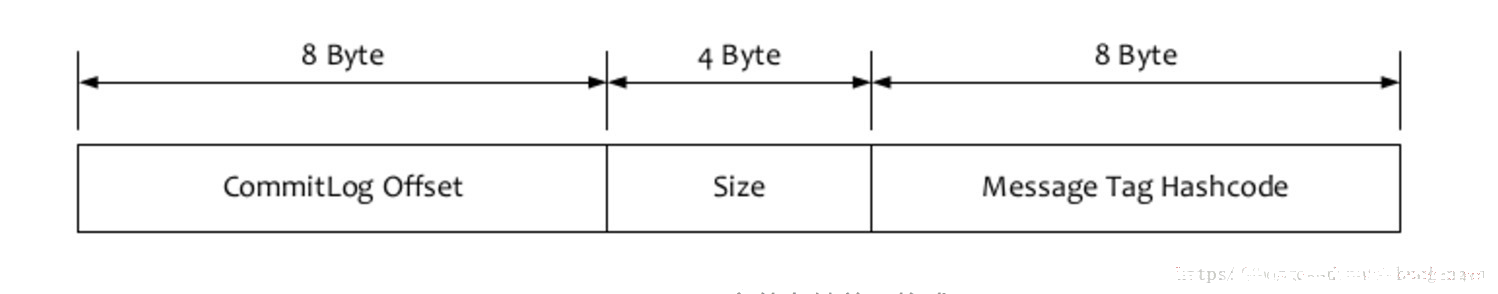

2、 ConsumeQueue：消息消费索引，引入的目的主要是提高消息消费的性能由于RocketMQ是基于主题topic的订阅模式，消息消费是针对主题进行的，如果要遍历commitlog文件，根据topic检索消息是非常低效的Consumer可根据ConsumeQueue来查找待消费的消息其中，ConsumeQueue作为消费消息的索引，保存了指定Topic下的队列消息在CommitLog中的起始物理偏移量offset，消息大小size和消息Tag的HashCode值consumequeue文件可以看成是基于topic的commitlog索引文件，故consumequeue文件夹的组织方式如下：topic/queue/file三层组织结构，具体存储路径为：$HOME/store/consumequeue/{topic}/{queueId}/{fileName}同样consumequeue文件采取定长设计，每一个条目共20个字节，分别为8字节的commitlog物理偏移量、4字节的消息长度、8字节taghashcode，单个文件由30W个条目组成，可以像数组一样随机访问每一个条目，每个ConsumeQueue文件大小约5.72M；结构如下；

Consumer消费消息的时候，要读2次：先读ConsumeQueue得到offset，再读CommitLog得到消息内容。

3、 IndexFile：IndexFile（索引文件）提供了一种可以通过key或时间区间来查询消息的方法Index文件的存储位置是：$HOME/store/index/{fileName}，文件名fileName是以创建时的时间戳命名的，固定的单个IndexFile文件大小约为400M，一个IndexFile可以保存2000W个索引，IndexFile的底层存储设计为在文件系统中实现HashMap结构，故RocketMQ的索引文件其底层实现为hash索引结构如下；

IndexFile索引文件为用户提供通过“按照Message Key查询消息”的消息索引查询服务，IndexFile文件的存储位置是：HOME\store\index
{fileName}，文件名fileName是以创建时的时间戳命名的，文件大小是固定的，等于40+500W4+2000W20= 420000040个字节大小。如果消息的properties中设置了UNIQ_KEY这个属性，就用 topic + “#” + UNIQ_KEY的value作为 key 来做写入操作。如果消息设置了KEYS属性（多个KEY以空格分隔），也会用 topic + “#” + KEY 来做索引。

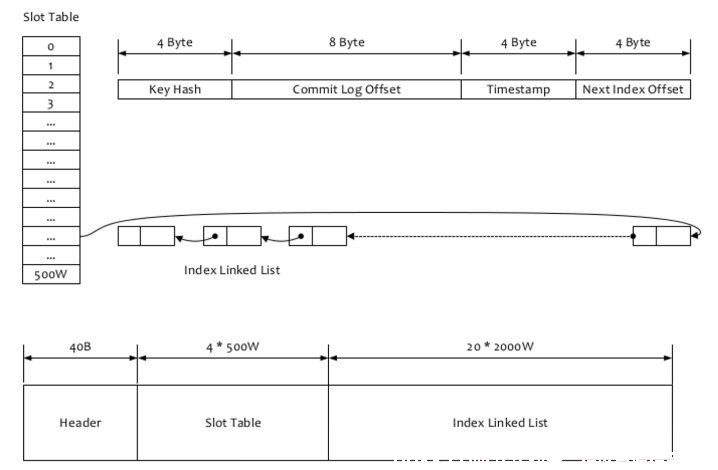

其中的索引数据包含了Key Hash/CommitLog Offset/Timestamp/NextIndex offset 这四个字段，一共20 Byte。NextIndex offset 即前面读出来的 slotValue，如果有 hash冲突，就可以用这个字段将所有冲突的索引用链表的方式串起来了。Timestamp记录的是消息storeTimestamp之间的差，并不是一个绝对的时间。整个Index File的结构如图，40 Byte 的Header用于保存一些总的统计信息，4500W的 Slot Table并不保存真正的索引数据，而是保存每个槽位对应的单向链表的头。202000W 是真正的索引数据，即一个 Index File 可以保存 2000W个索引。

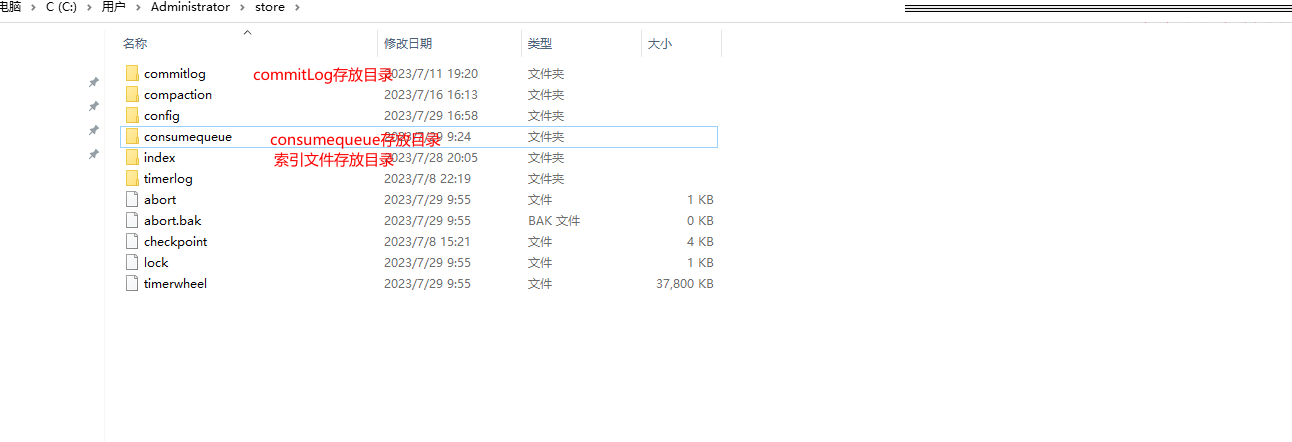

现在进入store目录：

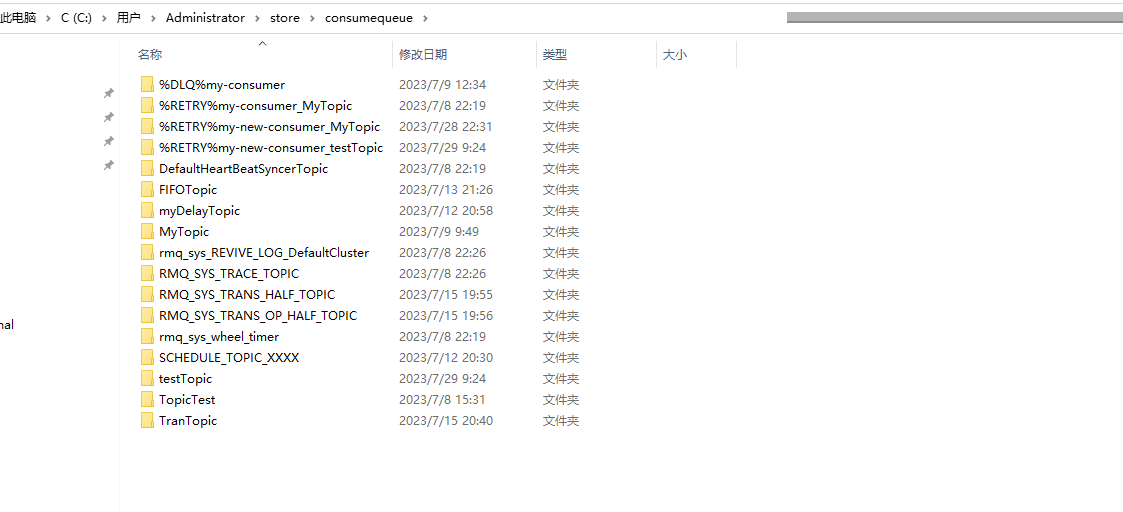

进入ConsumeQueue目录，看到是按照topic名称存储的。

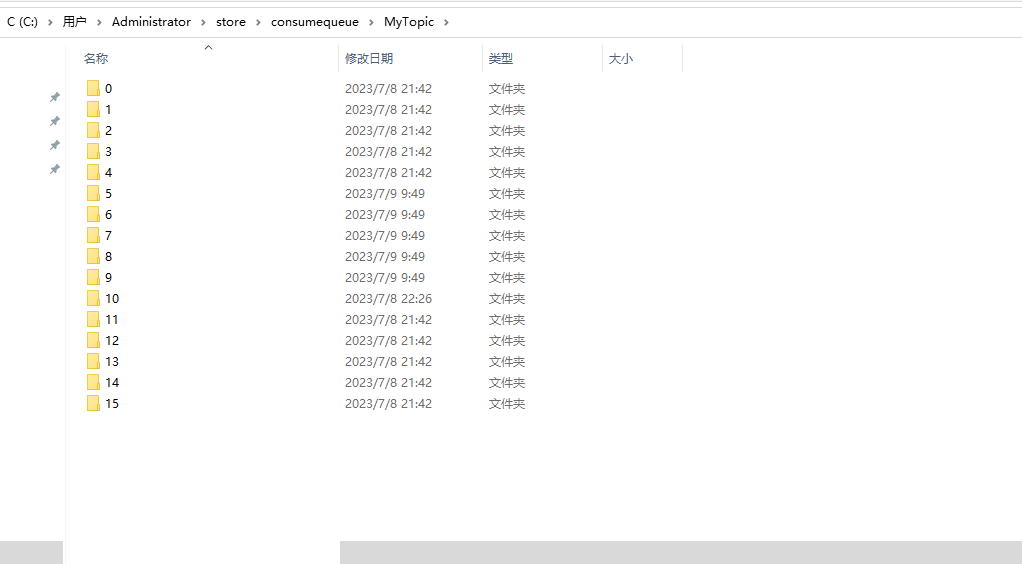

进入某个topic，看到又分成了message queue id存储。

在上面的RocketMQ的消息存储整体架构图中可以看出，RocketMQ采用的是混合型的存储结构，即为Broker单个实例下所有的队列共用一个日志数据文件（即为CommitLog）来存储。RocketMQ的混合型存储结构(多个Topic的消息实体内容都存储于一个CommitLog中)针对Producer和Consumer分别采用了数据和索引部分相分离的存储结构，Producer发送消息至Broker端，然后Broker端使用同步或者异步的方式对消息刷盘持久化，保存至CommitLog中。只要消息被刷盘持久化至磁盘文件CommitLog中，那么Producer发送的消息就不会丢失。正因为如此，Consumer也就肯定有机会去消费这条消息。当无法拉取到消息后，可以等下一次消息拉取，同时服务端也支持长轮询模式，如果一个消息拉取请求未拉取到消息，Broker允许等待30s的时间，只要这段时间内有新消息到达，将直接返回给消费端。这里，RocketMQ的具体做法是，使用Broker端的后台服务线程—ReputMessageService不停地分发请求并异步构建ConsumeQueue（逻辑消费队列）和IndexFile（索引文件）数据。

消息刷盘

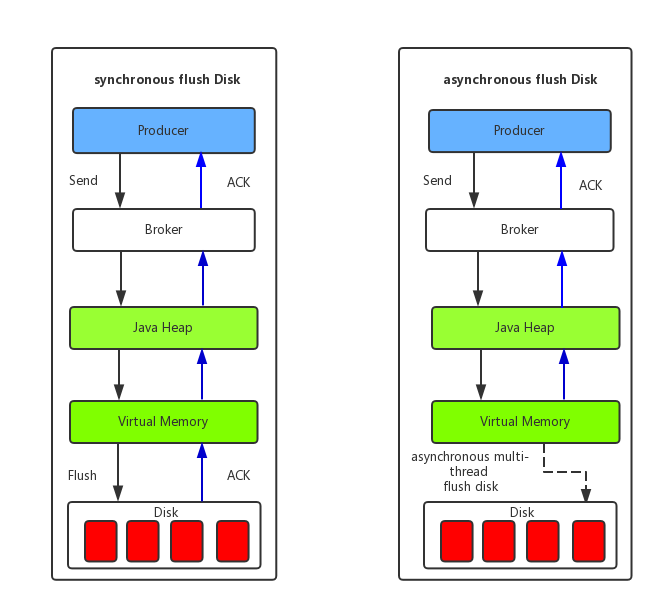

(1)同步刷盘：如上图所示，只有在消息真正持久化至磁盘后RocketMQ的Broker端才会真正返回给Producer端一个成功的ACK响应。同步刷盘对MQ消息可靠性来说是一种不错的保障，但是性能上会有较大影响，一般适用于金融业务应用该模式较多。

(2)异步刷盘：能够充分利用OS的PageCache的优势，只要消息写入PageCache即可将成功的ACK返回给Producer端。消息刷盘采用后台异步线程提交的方式进行，降低了读写延迟，提高了MQ的性能和吞吐量。
