03、RocketMQ 实战 - RocketMQ 的系统架构

RocketMQ 的系统架构


RocketMQ架构上主要分为四部分构成：

1 Producer

消息生产者，负责生产消息。Producer通过MQ的负载均衡模块选择相应的Broker集群队列进行消息投
递，投递的过程支持快速失败并且低延迟。

例如，业务系统产生的日志写入到MQ的过程，就是消息生产的过程
再如，电商平台中用户提交的秒杀请求写入到MQ的过程，就是消息生产的过程

RocketMQ中的消息生产者都是以生产者组（Producer Group）的形式出现的。生产者组是同一类生产
者的集合，这类Producer发送相同Topic类型的消息。一个生产者组可以同时发送多个主题的消息。

2 Consumer

消息消费者，负责消费消息。一个消息消费者会从Broker服务器中获取到消息，并对消息进行相关业务
处理。

例如，QoS系统从MQ中读取日志，并对日志进行解析处理的过程就是消息消费的过程。
再如，电商平台的业务系统从MQ中读取到秒杀请求，并对请求进行处理的过程就是消息消费的
过程。

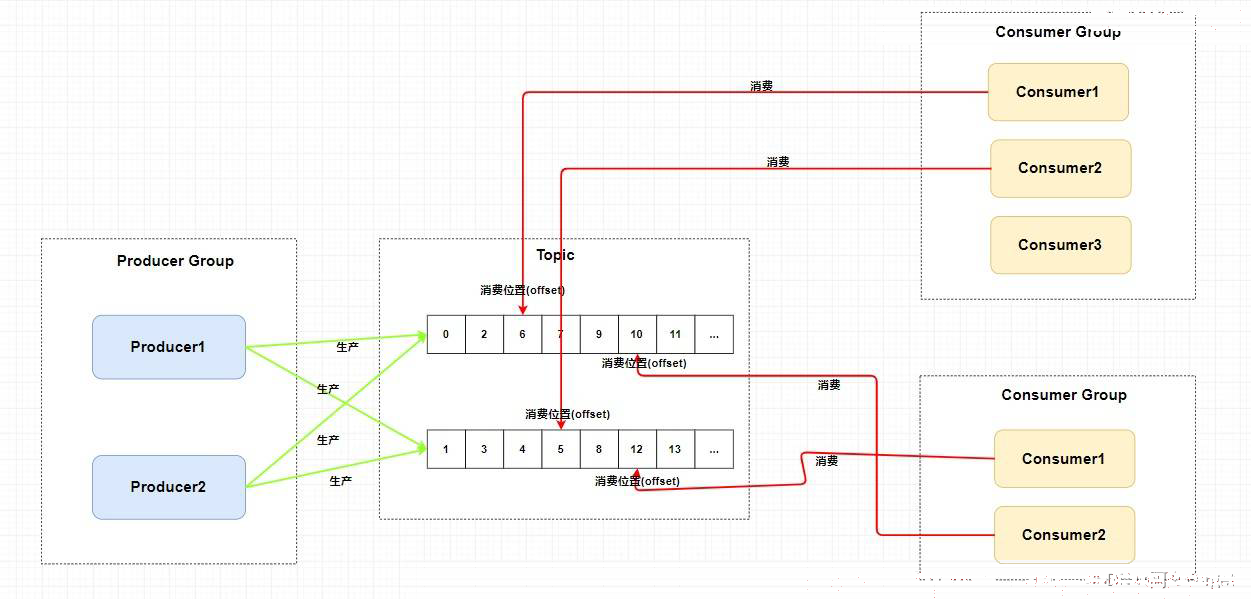

RocketMQ中的消息消费者都是以消费者组（Consumer Group）的形式出现的。消费者组是同一类消
费者的集合，这类Consumer消费的是同一个Topic类型的消息。消费者组使得在消息消费方面，实现
负载均衡（将一个Topic中的不同的Queue平均分配给同一个Consumer Group的不同的Consumer，注
意，并不是将消息负载均衡）和容错（一个Consmer挂了，该Consumer Group中的其它Consumer可
以接着消费原Consumer消费的Queue）的目标变得非常容易。

消费者组中Consumer的数量应该小于等于订阅Topic的Queue数量。如果超出Queue数量，则多出的
Consumer将不能消费消息。

不过，一个Topic类型的消息可以被多个消费者组同时消费。

注意，
1）消费者组只能消费一个Topic的消息，不能同时消费多个Topic消息
2）一个消费者组中的消费者必须订阅完全相同的Topic

3 Name Server

功能介绍

NameServer是一个Broker与Topic路由的注册中心，支持Broker的动态注册与发现。
RocketMQ的思想来自于Kafka，而Kafka是依赖了Zookeeper的。所以，在RocketMQ的早期版本，即在
MetaQ v1.0与v2.0版本中，也是依赖于Zookeeper的。从MetaQ v3.0，即RocketMQ开始去掉了
Zookeeper依赖，使用了自己的NameServer。

主要包括两个功能：

  • Broker管理：接受Broker集群的注册信息并且保存下来作为路由信息的基本数据；提供心跳检测
    机制，检查Broker是否还存活
  • 路由信息管理：每个NameServer中都保存着Broker集群的整个路由信息和用于客户端查询的队列
    信息。Producer和Conumser通过NameServer可以获取整个Broker集群的路由信息，从而进行消
    息的投递和消费

路由注册

NameServer通常也是以集群的方式部署，不过，NameServer是无状态的，即NameServer集群中的各
个节点间是无差异的，各节点间相互不进行信息通讯。那各节点中的数据是如何进行数据同步的呢？在
Broker节点启动时，轮询NameServer列表，与每个NameServer节点建立长连接，发起注册请求。在
NameServer内部维护着⼀个Broker列表，用来动态存储Broker的信息。

注意，这是与其它像zk、Eureka、Nacos等注册中心不同的地方。
这种NameServer的无状态方式，有什么优缺点：
优点：NameServer集群搭建简单，扩容简单。
缺点：对于Broker，必须明确指出所有NameServer地址。否则未指出的将不会去注册。也正因
为如此，NameServer并不能随便扩容。因为，若Broker不重新配置，新增的NameServer对于
Broker来说是不可见的，其不会向这个NameServer进行注册。

Broker节点为了证明自己是活着的，为了维护与NameServer间的长连接，会将最新的信息以心跳包的
方式上报给NameServer，每30秒发送一次心跳。心跳包中包含 BrokerId、Broker地址(IP+Port)、
Broker名称、Broker所属集群名称等等。NameServer在接收到心跳包后，会更新心跳时间戳，记录这
个Broker的最新存活时间。

路由剔除

由于Broker关机、宕机或网络抖动等原因，NameServer没有收到Broker的心跳，NameServer可能会将
其从Broker列表中剔除。

NameServer中有⼀个定时任务，每隔10秒就会扫描⼀次Broker表，查看每一个Broker的最新心跳时间
戳距离当前时间是否超过120秒，如果超过，则会判定Broker失效，然后将其从Broker列表中剔除。

扩展：对于RocketMQ日常运维工作，例如Broker升级，需要停掉Broker的工作。OP需要怎么
做？
OP需要将Broker的读写权限禁掉。一旦client(Consumer或Producer)向broker发送请求，都会收
到broker的NO_PERMISSION响应，然后client会进行对其它Broker的重试。
当OP观察到这个Broker没有流量后，再关闭它，实现Broker从NameServer的移除。
OP：运维工程师
SRE：Site Reliability Engineer，现场可靠性工程师

路由发现

RocketMQ的路由发现采用的是Pull模型。当Topic路由信息出现变化时，NameServer不会主动推送给
客户端，而是客户端定时拉取主题最新的路由。默认客户端每30秒会拉取一次最新的路由。

扩展：
1）Push模型：推送模型。其实时性较好，是一个“发布-订阅”模型，需要维护一个长连接。而
长连接的维护是需要资源成本的。该模型适合于的场景：
实时性要求较高
Client数量不多，Server数据变化较频繁
2）Pull模型：拉取模型。存在的问题是，实时性较差。
3）Long Polling模型：长轮询模型。其是对Push与Pull模型的整合，充分利用了这两种模型的优
势，屏蔽了它们的劣势。

客户端NameServer选择策略

这里的客户端指的是Producer与Consumer

客户端在配置时必须要写上NameServer集群的地址，那么客户端到底连接的是哪个NameServer节点
呢？客户端首先会生产一个随机数，然后再与NameServer节点数量取模，此时得到的就是所要连接的
节点索引，然后就会进行连接。如果连接失败，则会采用round-robin策略，逐个尝试着去连接其它节
点。

首先采用的是随机策略进行的选择，失败后采用的是轮询策略。

扩展：Zookeeper Client是如何选择Zookeeper Server的？
简单来说就是，经过两次Shuf􀃦e，然后选择第一台Zookeeper Server。
详细说就是，将配置文件中的zk server地址进行第一次shuf􀃦e，然后随机选择一个。这个选择出
的一般都是一个hostname。然后获取到该hostname对应的所有ip，再对这些ip进行第二次
shuf􀃦e，从shuf􀃦e过的结果中取第一个server地址进行连接。

4 Broker

功能介绍

Broker充当着消息中转角色，负责存储消息、转发消息。Broker在RocketMQ系统中负责接收并存储从
生产者发送来的消息，同时为消费者的拉取请求作准备。Broker同时也存储着消息相关的元数据，包括
消费者组消费进度偏移offset、主题、队列等。

Kafka 0.8版本之后，offset是存放在Broker中的，之前版本是存放在Zookeeper中的。

模块构成

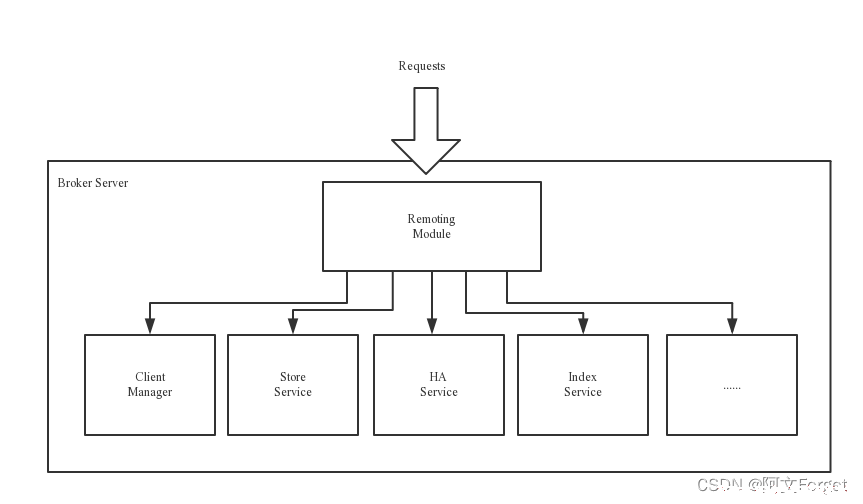

下图为Broker Server的功能模块示意图。


  • Remoting Module：整个Broker的实体，负责处理来自clients端的请求。而这个Broker实体则由以下模
    块构成。
  • Client Manager：客户端管理器。负责接收、解析客户端(Producer/Consumer)请求，管理客户端。例
    如，维护Consumer的Topic订阅信息
  • Store Service：存储服务。提供方便简单的API接口，处理消息存储到物理硬盘和消息查询功能。
  • HA Service：高可用服务，提供Master Broker 和 Slave Broker之间的数据同步功能。
  • Index Service：索引服务。根据特定的Message key，对投递到Broker的消息进行索引服务，同时也提
    供根据Message Key对消息进行快速查询的功能。

集群部署


为了增强Broker性能与吞吐量，Broker一般都是以集群形式出现的。各集群节点中可能存放着相同
Topic的不同Queue。不过，这里有个问题，如果某Broker节点宕机，如何保证数据不丢失呢？其解决
方案是，将每个Broker集群节点进行横向扩展，即将Broker节点再建为一个HA集群，解决单点问题。

Broker节点集群是一个主从集群，即集群中具有Master与Slave两种角色。Master负责处理读写操作请
求，Slave负责对Master中的数据进行备份。当Master挂掉了，Slave则会自动切换为Master去工作。所
以这个Broker集群是主备集群。一个Master可以包含多个Slave，但一个Slave只能隶属于一个Master。
Master与Slave 的对应关系是通过指定相同的BrokerName、不同的BrokerId 来确定的。BrokerId为0表
示Master，非0表示Slave。每个Broker与NameServer集群中的所有节点建立长连接，定时注册Topic信
息到所有NameServer。

5 工作流程

具体流程

1）启动NameServer，NameServer启动后开始监听端口，等待Broker、Producer、Consumer连接。
2）启动Broker时，Broker会与所有的NameServer建立并保持长连接，然后每30秒向NameServer定时
发送心跳包。
3）发送消息前，可以先创建Topic，创建Topic时需要指定该Topic要存储在哪些Broker上，当然，在创
建Topic时也会将Topic与Broker的关系写入到NameServer中。不过，这步是可选的，也可以在发送消
息时自动创建Topic。
4）Producer发送消息，启动时先跟NameServer集群中的其中一台建立长连接，并从NameServer中获
取路由信息，即当前发送的Topic消息的Queue与Broker的地址（IP+Port）的映射关系。然后根据算法
策略从队选择一个Queue，与队列所在的Broker建立长连接从而向Broker发消息。当然，在获取到路由
信息后，Producer会首先将路由信息缓存到本地，再每30秒从NameServer更新一次路由信息。
5）Consumer跟Producer类似，跟其中一台NameServer建立长连接，获取其所订阅Topic的路由信息，
然后根据算法策略从路由信息中获取到其所要消费的Queue，然后直接跟Broker建立长连接，开始消费
其中的消息。Consumer在获取到路由信息后，同样也会每30秒从NameServer更新一次路由信息。不过
不同于Producer的是，Consumer还会向Broker发送心跳，以确保Broker的存活状态。

Topic的创建模式

手动创建Topic时，有两种模式：

  • 集群模式：该模式下创建的Topic在该集群中，所有Broker中的Queue数量是相同的。
  • Broker模式：该模式下创建的Topic在该集群中，每个Broker中的Queue数量可以不同。

自动创建Topic时，默认采用的是Broker模式，会为每个Broker默认创建4个Queue。

读/写队列

从物理上来讲，读/写队列是同一个队列。所以，不存在读/写队列数据同步问题。读/写队列是逻辑上进
行区分的概念。一般情况下，读/写队列数量是相同的。

例如，创建Topic时设置的写队列数量为8，读队列数量为4，此时系统会创建8个Queue，分别是0 1 2 3
456 7。Producer会将消息写入到这8个队列，但Consumer只会消费0 1 2 3这4个队列中的消息，4 5 6
7中的消息是不会被消费到的。

再如，创建Topic时设置的写队列数量为4，读队列数量为8，此时系统会创建8个Queue，分别是0 1 2 3
456 7。Producer会将消息写入到0 1 2 3 这4个队列，但Consumer只会消费0 1 2 3 4 5 6 7这8个队列中
的消息，但是4 5 6 7中是没有消息的。此时假设Consumer Group中包含两个Consuer，Consumer1消
费01 2 3，而Consumer2消费4 5 6 7。但实际情况是，Consumer2是没有消息可消费的。
也就是说，当读/写队列数量设置不同时，总是有问题的。那么，为什么要这样设计呢？
其这样设计的目的是为了，方便Topic的Queue的缩容。

例如，原来创建的Topic中包含16个Queue，如何能够使其Queue缩容为8个，还不会丢失消息？可以动
态修改写队列数量为8，读队列数量不变。此时新的消息只能写入到前8个队列，而消费都消费的却是
16个队列中的数据。当发现后8个Queue中的消息消费完毕后，就可以再将读队列数量动态设置为8。整
个缩容过程，没有丢失任何消息。

perm用于设置对当前创建Topic的操作权限：2表示只写，4表示只读，6表示读写。
