12、RocketMQ 源码 - Broker 消息刷盘服务源码解析

1、 同步刷盘:在消息真正持久化至磁盘后RocketMQ的Broker端才会真正返回给Producer端一个成功的ACK响应；
2、 异常刷盘:能够充分利用OS的PageCache的优势,只要消息写入PageCache即可将成功的ACK返回给Producer端消息刷盘采用后台异步线程提交的方式进行,降低了读写延迟和提高了MQ性能和吞吐量；

  • CommitLog#asyncPutMessage方法中会进行消息的存储, appendMessage仅仅是将消息追加到内存中, 没有在磁盘上。

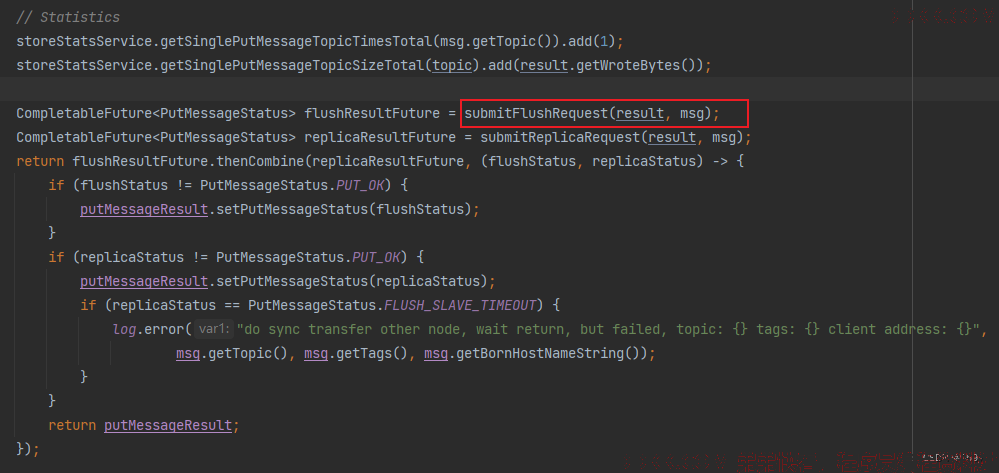

  • CommitLog#asyncPutMessage方法的最后才会调用submitFlushRequest方法提交刷盘请求, broker将会根据刷盘策略进行刷盘。该方法就是RocketMQ的broker刷盘的入口方法。

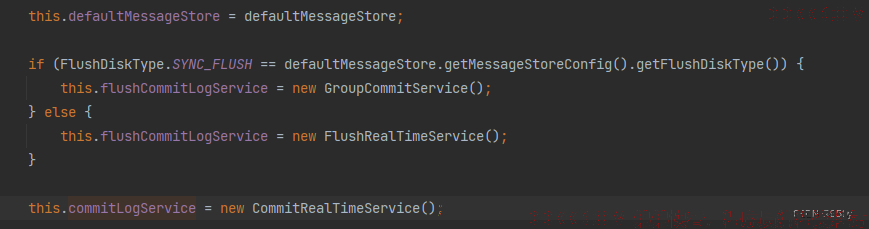

1.初始化存储服务

CommitLog初始化的时候, 会初始化存储服务。

1、 GroupCommitService:同步刷盘服务；
2、 FlushRealTimeService:异步刷盘服务；
3、 CommitRealTimeService:异常转存服务；



//CommitLog的构造器

if (FlushDiskType.SYNC_FLUSH == defaultMessageStore.getMessageStoreConfig().getFlushDiskType()) {


    //如果是同步刷盘，则初始化GroupCommitService服务
    this.flushCommitLogService = new GroupCommitService();
} else {


    //如果是异步刷盘，则初始化GroupCommitService服务
    this.flushCommitLogService = new FlushRealTimeService();
}
//异步转存数据服务：将堆外内存的数据提交到fileChannel
this.commitLogService = new CommitRealTimeService();

CommitLog#start()启动这些线程服务。

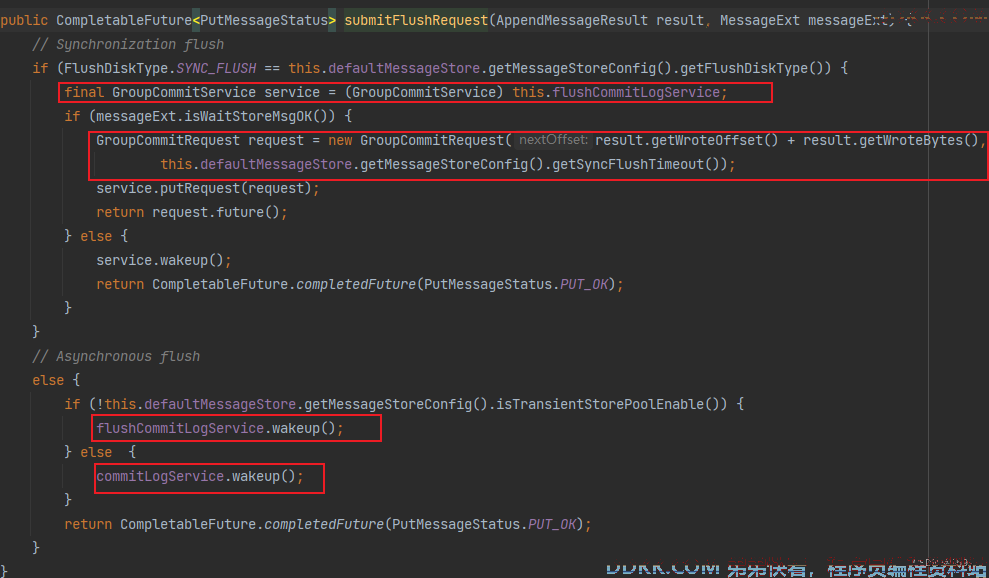

2.submitFlushRequest提交刷盘请求

CommitLog#asyncPutMessage()



根据broker的配置选择不同的刷盘策略:

1、 同步刷盘,为GroupCommitService服务；

1、 同步等待:如果消息的配置需要等待存储完成后才返回,那么构建同步刷盘请求,将请求存入内部的requestsWrite,并唤醒同步刷盘线程,返回future,没有填充刷盘的结果,在外部的thenCombine方法阻塞；
2、 同步不等待:消息的配置不需要等待存储完成后才返回,唤醒同步刷盘线程,返回PUT_OK；
2、 异步刷盘:；

1、 启动了堆外缓存读写分离,transientStorePoolEnable为true和不是slave,那么唤醒CommitRealTimeService服务；
2、 没有启动,唤醒FlushRealTimeService服务；



/**
 * CommitLog的方法
 * <p>
 * 提交刷盘请求
 */
public CompletableFuture<PutMessageStatus> submitFlushRequest(AppendMessageResult result, MessageExt messageExt) {


    // Synchronization flush
    /*
     * 同步刷盘策略
     */
    if (FlushDiskType.SYNC_FLUSH == this.defaultMessageStore.getMessageStoreConfig().getFlushDiskType()) {


        //获取同步刷盘服务GroupCommitService
        final GroupCommitService service = (GroupCommitService) this.flushCommitLogService;
        //判断消息的配置是否需要等待存储完成后才返回
        if (messageExt.isWaitStoreMsgOK()) {


            //同步刷盘并且需要等待刷刷盘结果

            //构建同步刷盘请求 刷盘偏移量nextOffset = 当前写入偏移量 + 当前消息写入大小
            GroupCommitRequest request = new GroupCommitRequest(result.getWroteOffset() + result.getWroteBytes(),
                    this.defaultMessageStore.getMessageStoreConfig().getSyncFlushTimeout());
            //将请求加入到刷盘监视器内部的commitRequests中
            flushDiskWatcher.add(request);
            //将请求存入内部的requestsWrite，并且唤醒同步刷盘线程
            service.putRequest(request);
            //仅仅返回future，没有填充结果
            return request.future();
        } else {


            //同步刷盘但是不需要等待刷盘结果，那么唤醒同步刷盘线程，随后直接返回PUT_OK
            service.wakeup();
            return CompletableFuture.completedFuture(PutMessageStatus.PUT_OK);
        }
    }
    // Asynchronous flush
    /*
     * 异步刷盘策略
     */
    else {


        //是否启动了堆外缓存
        if (!this.defaultMessageStore.getMessageStoreConfig().isTransientStorePoolEnable()) {


            //如果没有启动了堆外缓存，那么唤醒异步刷盘服务FlushRealTimeService
            flushCommitLogService.wakeup();
        } else {


            //如果启动了堆外缓存，那么唤醒异步转存服务CommitRealTimeService
            commitLogService.wakeup();
        }
        return CompletableFuture.completedFuture(PutMessageStatus.PUT_OK);
    }
}

3.GroupCommitService同步刷盘

  • 创建GroupCommitService对象时, 会初始化两个内部集合, 为requestsWrite和requestsRead, requestsWrite用于存放putRequest方法写入的刷盘请求, requestsRead用于存放doCommit方法读取的刷盘请求。两个队列实现读写分离, 可以避免putRequest提交刷盘请求与doCommit消费刷盘请求之间的锁竞争。还会初始化一个独占锁, 用于保证存放请求和交换请求操作的线程安全。
//存放putRequest方法写入的刷盘请求
private volatile LinkedList<GroupCommitRequest> requestsWrite = new LinkedList<GroupCommitRequest>();
//存放doCommit方法读取的刷盘请求
private volatile LinkedList<GroupCommitRequest> requestsRead = new LinkedList<GroupCommitRequest>();
//同步服务锁
private final PutMessageSpinLock lock = new PutMessageSpinLock();

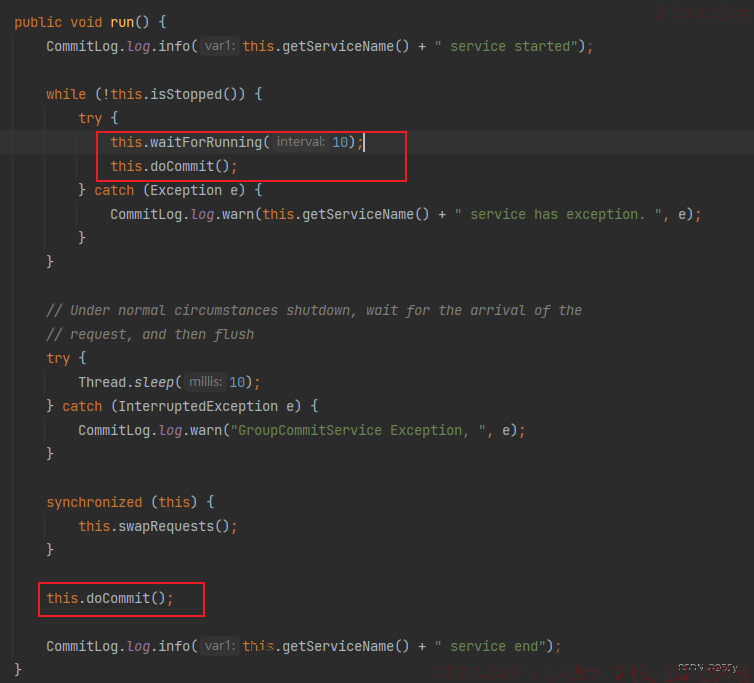

3.1 run同步刷盘



  • 在死循环中不断的执行刷盘的操作

1、 waitForRunning,等待执行刷盘操作并且交换请求,同步刷盘服务最多等待10ms；
2、 doCommit,尝试执行批量刷盘；

/**
 * GroupCommitService的方法
 */
public void run() {


    CommitLog.log.info(this.getServiceName() + " service started");

    /*
     * 运行时逻辑
     * 如果服务没有停止，则在死循环中执行刷盘的操作
     */
    while (!this.isStopped()) {


        try {


            //等待执行刷盘，固定最多每10ms执行一次
            this.waitForRunning(10);
            //尝试执行批量刷盘
            this.doCommit();
        } catch (Exception e) {


            CommitLog.log.warn(this.getServiceName() + " service has exception. ", e);
        }
    }

    // Under normal circumstances shutdown, wait for the arrival of the
    // request, and then flush
    /*
     * 停止时逻辑
     * 在正常情况下服务关闭时，将会线程等待10ms等待请求到达，然后一次性将剩余的request进行刷盘。
     */
    try {


        Thread.sleep(10);
    } catch (InterruptedException e) {


        CommitLog.log.warn(this.getServiceName() + " Exception, ", e);
    }

    synchronized (this) {


        this.swapRequests();
    }

    this.doCommit();

    CommitLog.log.info(this.getServiceName() + " service end");
}

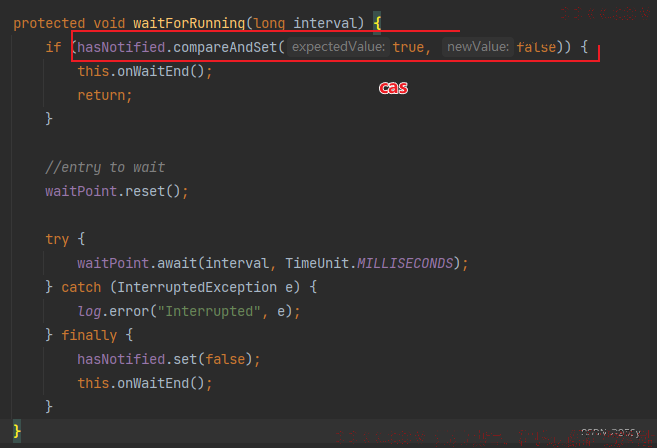

3.1.1 waitForRunning等待运行#

刷盘线程等待执行刷盘操作并且交换请求, 该方法是父类ServiceThread的方法, 同步和异步刷盘服务都会调用该方法, 同步刷盘服务最多等待10s。



1、 首先尝试尝试CAS的将已通知标志位从true改为false,表示正在或已执行刷盘操作,如果成功则表示服务线程曾被尝试唤醒过,或者说wakeup()方法曾被调用过,即此前曾有过消息存储的请求,那么此时直接调用onWaitEnd方法交换读写队列,为后续消息持久化做准备；
2、 如果CAS失败,即已通知标志位已经是false了,表示服务线程曾没有被尝试唤醒过,或者说wakeup()方法曾没有被调用过,即此前这段时间没有提交过消息存储的请求；
3、 由于此前没有刷盘请求被提交过,那么刷盘服务线程等待一定的时间,减少资源消耗,等待的时间有参数传递,同步刷盘服务最多等待10ms；
4、 等待时间到了或者因为刷盘请求而被唤醒,此时将已通知标志位直接改为false,表示正在或已执行刷盘操作调用onWaitEnd方法交换读写队列,为后续消息持久化做准备,一定会刷盘一次；

  • CAS成功则表示此前有过提交请求, 则交换读写队列并结束, 失败则等待, 直到超时或者被提交请求唤醒。
  • 同步刷盘服务在没有提交请求的时候同样会等待, 最多为10s。
/**
 * ServiceThread的方法
 * <p>
 * 等待执行刷盘，同步和异步刷盘服务都会调用该方法
 *
 * @param interval 时间
 */
protected void waitForRunning(long interval) {


    //尝试CAS的将已通知标志位从true改为false，表示正在或已执行刷盘操作
    if (hasNotified.compareAndSet(true, false)) {


        //如果成功则表示服务线程曾被尝试唤醒过，或者说wakeup()方法曾被调用过，即此前曾有过消息存储的请求
        //那么此时直接调用onWaitEnd方法交换读写队列，为后续消息持久化做准备
        this.onWaitEnd();
        return;
    }
    /*
     * 进入这里表示CAS失败，即已通知标志位已经是false了
     * 表示服务线程曾没有被尝试唤醒过，或者说wakeup()方法曾没有被调用过，即此前这段时间没有提交过消息存储的请求
     */
    //entry to wait
    //重置倒计数
    waitPoint.reset();

    try {


        //由于此前没有刷盘请求被提交过，那么刷盘服务线程等待一定的时间，减少资源消耗
        //同步刷盘服务最多等待10ms
        waitPoint.await(interval, TimeUnit.MILLISECONDS);
    } catch (InterruptedException e) {


        log.error("Interrupted", e);
    } finally {


        //等待时间到了或者因为刷盘请求而被唤醒，此时将已通知标志位直接改为false，表示正在或已执行刷盘操作
        hasNotified.set(false);
        //调用onWaitEnd方法交换读写队列，为后续消息持久化做准备，一定会尝试执行一次刷盘操作
        this.onWaitEnd();
    }
}

onWaitEnd等待结束交换请求: GroupCommitService服务重写, 用于交换读写队列。

/**
 * GroupCommitService交换读写队列
 */
@Override
protected void onWaitEnd() {


    //交换请求: 交换读写队列引用, 交换的时候需要加锁
    this.swapRequests();
}

/**
 * GroupCommitService的方法
 * 交换请求
 */
private void swapRequests() {


    //加锁
    lock.lock();
    try {


        //交换读写队列
        LinkedList<GroupCommitRequest> tmp = this.requestsWrite;
        //requestsRead是一个空队列
        this.requestsWrite = this.requestsRead;
        this.requestsRead = tmp;
    } finally {


        lock.unlock();
    }
}

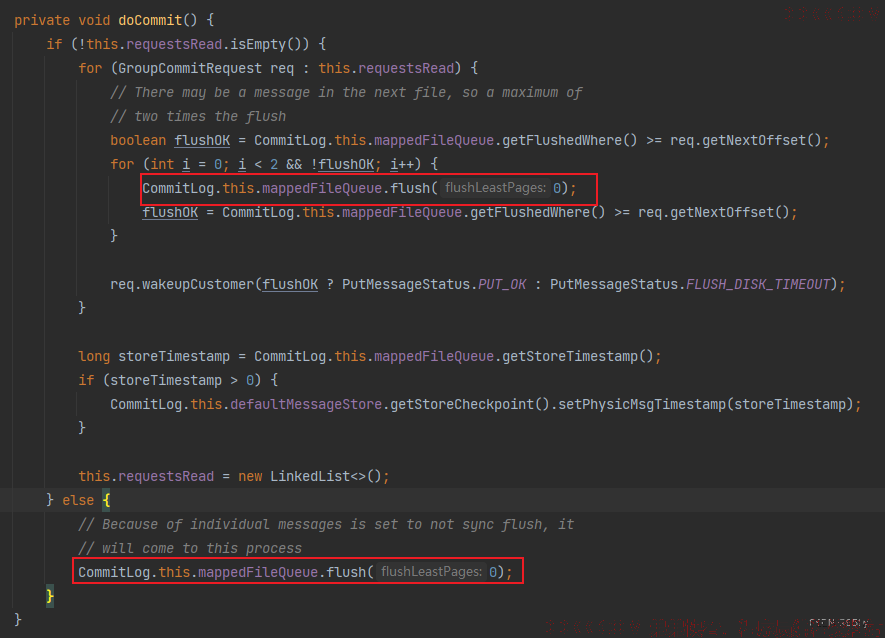

3.1.2. doCommit执行刷盘#

requestsRead实际上引用到了requestsWrite队列, doCommit方法将会执行刷盘操作。

1、 判断requestsRead队列是否存在元素,如果不存在,刷盘操作因为某些消息的设置是同步刷盘但是不等待,因此这里直接调用mappedFileQueue.flush(0)方法进行一次同步刷盘即可,无需唤醒线程；
2、 如果队列存在元素,表示有提交同步等待刷盘请求,遍历队列,依次刷盘操作；

1、 每个刷盘请求最多刷盘两次；

1.  判断如果flushedWhere

3、 刷盘结束后,将会修改StoreCheckpoint中的physicMsgTimestamp,最新commitlog文件的刷盘时间戳,用于重启数据恢复；
4、 最后为requestsRead重新创建一个空的队列当下一次交换队列的时候,requestsWrite又会成为一个空队列；

/**
 * GroupCommitService的方法
 * 执行同步刷盘操作
 */
private void doCommit() {


    //如果requestsRead读队列不为空，表示有提交请求，那么全部刷盘
    if (!this.requestsRead.isEmpty()) {


        //遍历所有的刷盘请求
        for (GroupCommitRequest req : this.requestsRead) {


            // There may be a message in the next file, so a maximum of
            // two times the flush
            //一个同步刷盘请求最多进行两次刷盘操作，因为文件是固定大小的，第一次刷盘时可能出现上一个文件剩余大小不足的情况
            //消息只能再一次刷到下一个文件中，因此最多会出现两次刷盘的情况

            //如果flushedWhere大于下一个刷盘点位，则表示该位置的数据已经刷刷盘成功了，不再需要刷盘
            //flushedWhere的CommitLog的整体已刷盘物理偏移量
            boolean flushOK = CommitLog.this.mappedFileQueue.getFlushedWhere() >= req.getNextOffset();
            //最多循环刷盘两次
            for (int i = 0; i < 2 && !flushOK; i++) {


                /*
                 * 执行强制刷盘操作，最少刷0页，即所有消息都会刷盘
                 */
                CommitLog.this.mappedFileQueue.flush(0);
                //判断是否刷盘成功，如果上一个文件剩余大小不足，则flushedWhere会小于nextOffset，那么海选哦再刷一次
                flushOK = CommitLog.this.mappedFileQueue.getFlushedWhere() >= req.getNextOffset();
            }
            //内部调用flushOKFuture.complete方法存入结果，将唤醒因为提交同步刷盘请求而被阻塞的线程
            req.wakeupCustomer(flushOK ? PutMessageStatus.PUT_OK : PutMessageStatus.FLUSH_DISK_TIMEOUT);
        }
        //获取存储时间戳
        long storeTimestamp = CommitLog.this.mappedFileQueue.getStoreTimestamp();
        //修改StoreCheckpoint中的physicMsgTimestamp：最新commitlog文件的刷盘时间戳，单位毫秒
        //这里用于重启数据恢复
        if (storeTimestamp > 0) {


            CommitLog.this.defaultMessageStore.getStoreCheckpoint().setPhysicMsgTimestamp(storeTimestamp);
        }
        //requestsRead重新创建一个空的队列，当下一次交换队列的时候，requestsWrite又会成为一个空队列
        this.requestsRead = new LinkedList<>();
    } else {


        // Because of individual messages is set to not sync flush, it
        // will come to this process
        //某些消息的设置是同步刷盘但是不等待，因此这里直接进行刷盘即可，无需唤醒线程等操作
        CommitLog.this.mappedFileQueue.flush(0);
    }
}

3.2 putRequest存入请求



调用该方法将加锁并将刷盘请求存入requestsWrite集合, 调用wakeup方法唤醒同步刷盘线程。

/**
 * GroupCommitService的方法
 *
 * 加锁存入requestsWrite
 * @param request
 */
public synchronized void putRequest(final GroupCommitRequest request) {


    //获取锁
    lock.lock();
    try {


        //存入
        this.requestsWrite.add(request);
    } finally {


        lock.unlock();
    }
    //唤醒同步刷盘线程
    this.wakeup();
}
3.2.1 wakeup唤醒刷盘线程#

wakeup方法尝试唤醒同步刷盘线程, 表示有新的同步等待刷盘请求被提交。

/**
 * ServiceThread的方法
 * 尝试唤醒等待的线程
 */
public void wakeup() {


    //尝试CAS的将已通知标志位从false改为true
    if (hasNotified.compareAndSet(false, true)) {


        //如果成功则通知刷盘服务线程，如果失败则表示此前已经通知过了
        waitPoint.countDown(); // notify
    }
}

3.3 双队列读写分离设计

  • 同步刷盘中, 两个队列requestsWrite和requestsRead, requestsWrite用于存放putRequest方法写入的刷盘请求, requestsRead用于存放doCommit方法读取的刷盘请求。
  • 同步刷盘请求会首先调用putRequest方法存入requestsWrite队列中, 同步刷盘服务会最多每隔10ms就会调用swapRequests方法进行读写队列引用的交换, requestsWrite和requestsRead指针改变。并且putRequest方法和swapRequests方法会竞争同一把锁。
  • 在swapRequests方法之后的doCommit刷盘方法中, 只会获取requestsRead中的刷盘请求进行刷盘, 在刷盘的最后会将requestsRead队列重新构建一个空队列, 而此过程中的刷盘请求都被提交到requestsWrite。
  • 调用一次doCommit刷盘方法, 可以进行多个请求的批量刷盘。这里使用两个队列实现读写分离, 以及重置队列操作, 可以使得putRequest方法提交刷盘请求与doCommit方法消费刷盘请求同时进行, 避免了他们的锁竞争。

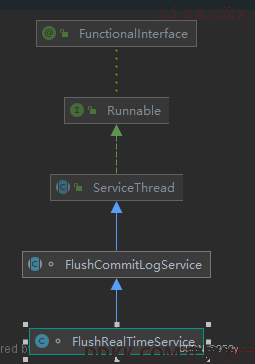

4.FlushRealTimeService异步刷盘

异步刷盘服务为FlushRealTimeService, 是一个线程任务。



4.1 run异步刷盘

死循环中不断的执行刷盘的操作。

1、 获取一系列参数；

1、 是否是定时刷盘,默认是false,不开启,通过flushCommitLogTimed配置；
2、 获取刷盘间隔时间,默认是500ms,通过flushIntervalCommitLog配置；
3、 获取刷盘最少页数,默认为4,通过flushCommitLogLeastPages配置；
4、 最长刷盘延迟间隔时间,默认10s,通过flushCommitLogThoroughInterval配置；
2、 如果当前时间距离上次刷盘时间大于等于10s,刷盘,因此设置刷盘的最少页数为0,更新刷盘时间戳为当前时间；
3、 判断是否是定时刷盘,如果是,那么当前线程sleep睡眠指定的间隔时间,否则那么调用waitForRunning方法,但可以被中途的wakeup方法唤醒进而直接尝试进行刷盘；

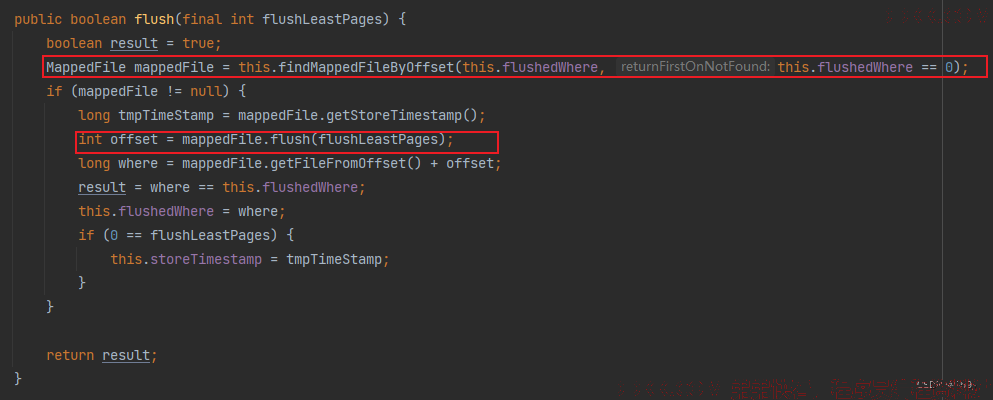

4、 线程醒来后调用mappedFileQueue.flush方法刷盘,指定最少页数,随后更新最新commitlog文件的刷盘时间戳,用于启动恢复；
5、 当刷盘服务被关闭时,默认执行10次刷盘操作,让消息少丢失；

/**
 * FlushRealTimeService的方法
 */
public void run() {


    CommitLog.log.info(this.getServiceName() + " service started");
    /*
     * 运行时逻辑
     * 如果服务没有停止，则在死循环中执行刷盘的操作
     */
    while (!this.isStopped()) {


        //是否是定时刷盘，默认是false，即不开启
        boolean flushCommitLogTimed = CommitLog.this.defaultMessageStore.getMessageStoreConfig().isFlushCommitLogTimed();
        //获取刷盘间隔时间，默认500ms，可通过flushIntervalCommitLog配置
        int interval = CommitLog.this.defaultMessageStore.getMessageStoreConfig().getFlushIntervalCommitLog();
        //获取刷盘的最少页数，默认4，即16k，可通过flushCommitLogLeastPages配置
        int flushPhysicQueueLeastPages = CommitLog.this.defaultMessageStore.getMessageStoreConfig().getFlushCommitLogLeastPages();
        //最长刷盘延迟间隔时间，默认10s，可通过flushCommitLogThoroughInterval配置，即距离上一次刷盘超过10S时，不管页数是否超过4，都会刷盘
        int flushPhysicQueueThoroughInterval =
                CommitLog.this.defaultMessageStore.getMessageStoreConfig().getFlushCommitLogThoroughInterval();

        boolean printFlushProgress = false;

        // Print flush progress
        long currentTimeMillis = System.currentTimeMillis();
        //如果当前时间距离上次刷盘时间大于等于10s，那么必定刷盘
        if (currentTimeMillis >= (this.lastFlushTimestamp + flushPhysicQueueThoroughInterval)) {


            //更新刷盘时间戳为当前时间
            this.lastFlushTimestamp = currentTimeMillis;
            //最少刷盘页数为0，即不管页数是否超过4，都会刷盘
            flushPhysicQueueLeastPages = 0;
            printFlushProgress = (printTimes++ % 10) == 0;
        }

        try {


            //判断是否是定时刷盘
            if (flushCommitLogTimed) {


                //如果定时刷盘，那么当前线程睡眠指定的间隔时间
                Thread.sleep(interval);
            } else {


                //如果不是定时刷盘，那么调用waitForRunning方法，线程最多睡眠500ms
                //可以被中途的wakeup方法唤醒进而直接尝试进行刷盘
                this.waitForRunning(interval);
            }

            if (printFlushProgress) {


                this.printFlushProgress();
            }
            /*
             * 开始刷盘
             */
            long begin = System.currentTimeMillis();
            /*
             * 刷盘指定的页数
             */

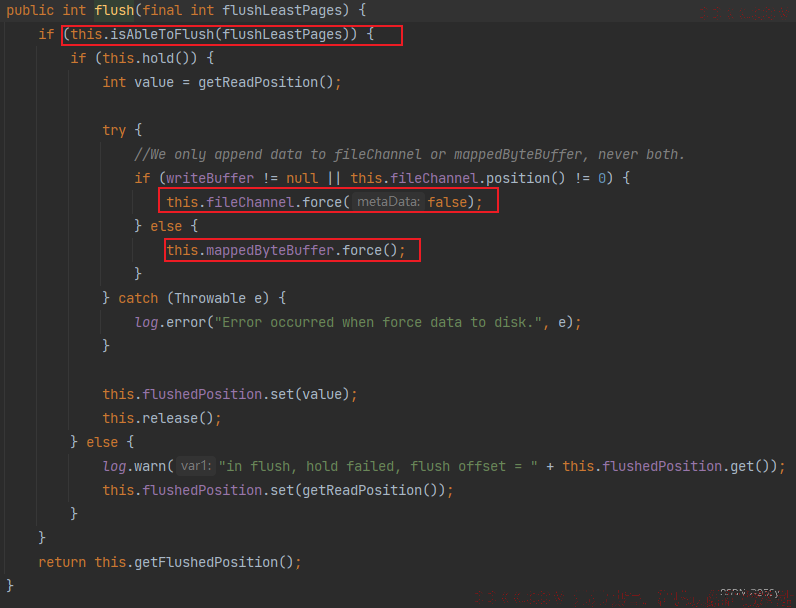

            CommitLog.this.mappedFileQueue.flush(flushPhysicQueueLeastPages);
            //获取存储时间戳
            long storeTimestamp = CommitLog.this.mappedFileQueue.getStoreTimestamp();
            //修改StoreCheckpoint中的physicMsgTimestamp：最新commitlog文件的刷盘时间戳，单位毫秒
            //这里用于重启数据恢复
            if (storeTimestamp > 0) {


                CommitLog.this.defaultMessageStore.getStoreCheckpoint().setPhysicMsgTimestamp(storeTimestamp);
            }
            //刷盘消耗时间
            long past = System.currentTimeMillis() - begin;
            if (past > 500) {


                log.info("Flush data to disk costs {} ms", past);
            }
        } catch (Throwable e) {


            CommitLog.log.warn(this.getServiceName() + " service has exception. ", e);
            this.printFlushProgress();
        }
    }

    // Normal shutdown, to ensure that all the flush before exit
    /*
     * 停止时逻辑
     * 在正常情况下服务关闭时，一次性执行10次刷盘操作
     */
    boolean result = false;
    for (int i = 0; i < RETRY_TIMES_OVER && !result; i++) {


        result = CommitLog.this.mappedFileQueue.flush(0);
        CommitLog.log.info(this.getServiceName() + " service shutdown, retry " + (i + 1) + " times " + (result ? "OK" : "Not OK"));
    }

    this.printFlushProgress();

    CommitLog.log.info(this.getServiceName() + " service end");
}
  • 异步刷盘下, 默认最少需要4页的脏数据才会刷盘, 另外还可以配置定时刷盘策略, 默认500ms, 且最长刷盘延迟间隔时间, 默认为10s。这些配置可以使得RocketMQ高可用, 但是消息丢失可能变大。

5.CommitRealTimeService异步堆外缓存刷盘

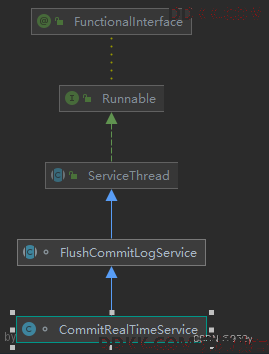

异步堆外缓存刷盘服务为CommitRealTimeService。



5.1 run异步堆外缓存刷盘

死循环中不断的执行刷盘的操作。

1、 获取一系列的配置参数；

1、 获取刷盘间隔时间,默认为200ms,通过commitIntervalCommitLog配置；
2、 获取刷盘的最少页数,默认为4,通过commitCommitLogLeastPages配置；
3、 获取刷盘延迟间隔时间,默认为200ms,通过commitCommitLogThoroughInterval配置；
2、 如果当前时间距离上次刷盘时间大于等于200ms,必然刷盘,因此设置刷盘的最少页数为0,更新刷盘时间戳为当前时间；
3、 调用mappedFileQueue.commit方法提交数据到fileChannel,而不是直接flush,如果已经提交了一些脏数据到fileChannel,那么更新最后提交的时间戳,并且唤醒FlushCommitLogService异步刷盘服务进行真正的刷盘操作；
4、 调用waitForRunning方法,线程最多阻塞指定的间隔时间,但可以被中途的wakeup方法唤醒进而进行下一轮循环；
5、 当刷盘服务被关闭时,默认执行10次刷盘操作,让消息少丢失；

/**
 * CommitRealTimeService
 * <p>
 * 执行异步堆外缓存刷盘服务
 */
@Override
public void run() {


    CommitLog.log.info(this.getServiceName() + " service started");
    /*
     * 运行时逻辑
     * 如果服务没有停止，则在死循环中执行刷盘的操作
     */
    while (!this.isStopped()) {


        //获取刷盘间隔时间，默认200ms，可通过commitIntervalCommitLog配置
        int interval = CommitLog.this.defaultMessageStore.getMessageStoreConfig().getCommitIntervalCommitLog();
        //获取刷盘的最少页数，默认4，即16k，可通过commitCommitLogLeastPages配置
        int commitDataLeastPages = CommitLog.this.defaultMessageStore.getMessageStoreConfig().getCommitCommitLogLeastPages();
        //最长刷盘延迟间隔时间，默认200ms，可通过commitCommitLogThoroughInterval配置，即距离上一次刷盘超过200ms时，不管页数是否超过4，都会刷盘
        int commitDataThoroughInterval =
                CommitLog.this.defaultMessageStore.getMessageStoreConfig().getCommitCommitLogThoroughInterval();

        long begin = System.currentTimeMillis();
        //如果当前时间距离上次刷盘时间大于等于200ms，那么必定刷盘
        if (begin >= (this.lastCommitTimestamp + commitDataThoroughInterval)) {


            this.lastCommitTimestamp = begin;
            commitDataLeastPages = 0;
        }

        try {


            /*
             * 调用commit方法提交数据，而不是直接flush
             */
            boolean result = CommitLog.this.mappedFileQueue.commit(commitDataLeastPages);
            long end = System.currentTimeMillis();
            //如果已经提交了一些脏数据到fileChannel
            if (!result) {


                //更新最后提交的时间戳
                this.lastCommitTimestamp = end; // result = false means some data committed.
                //now wake up flush thread.
                //唤醒flushCommitLogService异步刷盘服务进行刷盘操作
                flushCommitLogService.wakeup();
            }

            if (end - begin > 500) {


                log.info("Commit data to file costs {} ms", end - begin);
            }
            //等待执行
            this.waitForRunning(interval);
        } catch (Throwable e) {


            CommitLog.log.error(this.getServiceName() + " service has exception. ", e);
        }
    }
    /*
     * 停止时逻辑
     * 在正常情况下服务关闭时，一次性执行10次刷盘操作
     */

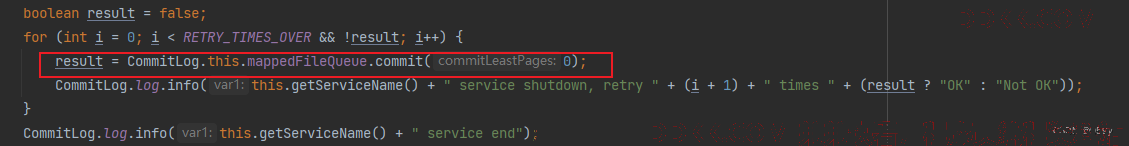

    boolean result = false;
    for (int i = 0; i < RETRY_TIMES_OVER && !result; i++) {


        result = CommitLog.this.mappedFileQueue.commit(0);
        CommitLog.log.info(this.getServiceName() + " service shutdown, retry " + (i + 1) + " times " + (result ? "OK" : "Not OK"));
    }
    CommitLog.log.info(this.getServiceName() + " service end");
}

6.MappedFile的刷盘

同步刷盘:



异步刷盘:



6.1 MappedFileQueue#flush刷盘

同步和异步刷盘服务, 最后调用的是MappedFileQueue#flush方法执行刷盘。



1、 首先根据最新刷盘物理位置flushedWhere,找到MappedFile；
2、 如果flushedWhere为0,表示还没有写消息；
3. 那么获取第一个MappedFile, 调用mappedFile#flush方法执行真正的刷盘操作。

/**
 * MappedFileQueue的方法
 * <p>
 * 执行刷盘
 *
 * @param flushLeastPages 最少刷盘的页数
 */
public boolean flush(final int flushLeastPages) {


    boolean result = true;
    //根据最新刷盘物理位置flushedWhere，去找到对应的MappedFile。如果flushedWhere为0，表示还没有开始写消息，则获取第一个MappedFile
    MappedFile mappedFile = this.findMappedFileByOffset(this.flushedWhere, this.flushedWhere == 0);
    if (mappedFile != null) {


        //获取存储时间戳，storeTimestamp在appendMessagesInner方法中被更新
        long tmpTimeStamp = mappedFile.getStoreTimestamp();
        /*
         * 执行刷盘操作
         */
        int offset = mappedFile.flush(flushLeastPages);
        //获取最新刷盘物理偏移量
        long where = mappedFile.getFileFromOffset() + offset;
        //刷盘结果
        result = where == this.flushedWhere;
        //更新刷盘物理位置
        this.flushedWhere = where;
        //如果最少刷盘页数为0，则更新存储时间戳
        if (0 == flushLeastPages) {


            this.storeTimestamp = tmpTimeStamp;
        }
    }

    return result;
}
6.1.1 findMappedFileByOffset根据偏移量获取MappedFile#

根据偏移量获取对应的MappedFile。

1、 获取mappedFiles集合中的第一个MappedFile和最后一个MappedFile；
2、 获取当前offset属于的MappedFile在mappedFiles集合中的索引位置因为MappedFile的名字则是该MappedFile的起始offset,而每个MappedFile的大小一般是固定的；
3、 根据索引位置从mappedFiles中获取对应的MappedFile文件targetFile,如果指定offset在targetFile的offset范围内,返回targetFile；
4、 否则,遍历mappedFiles,依次对每个MappedFile的offset范围进行判断,找到对应的tmpMappedFile；
5、 如果还未找到,如果returnFirstOnNotFound为true,返回第一个文件；
6、 最后还未找到返回null；

/**
 * MappedFileQueue的方法
 * <p>
 * 根据偏移量获取MappedFile
 *
 * @param offset                偏移量.
 * @param returnFirstOnNotFound 如果未找到映射文件，则返回第一个文件。
 * @return MappedFile 或者 null (当未找到且returnFirstOnNotFound为false时).
 */
public MappedFile findMappedFileByOffset(final long offset, final boolean returnFirstOnNotFound) {


    try {


        //获取第一个MappedFile
        MappedFile firstMappedFile = this.getFirstMappedFile();
        //获取最后一个MappedFile
        MappedFile lastMappedFile = this.getLastMappedFile();
        if (firstMappedFile != null && lastMappedFile != null) {


            //如果偏移量不再正确的范围内，则打印异常日志
            if (offset < firstMappedFile.getFileFromOffset() || offset >= lastMappedFile.getFileFromOffset() + this.mappedFileSize) {


                LOG_ERROR.warn("Offset not matched. Request offset: {}, firstOffset: {}, lastOffset: {}, mappedFileSize: {}, mappedFiles count: {}",
                        offset,
                        firstMappedFile.getFileFromOffset(),
                        lastMappedFile.getFileFromOffset() + this.mappedFileSize,
                        this.mappedFileSize,
                        this.mappedFiles.size());
            } else {


                //获取当前offset属于的MappedFile在mappedFiles集合中的索引位置
                int index = (int) ((offset / this.mappedFileSize) - (firstMappedFile.getFileFromOffset() / this.mappedFileSize));
                MappedFile targetFile = null;
                try {


                    //根据索引位置获取对应的MappedFile文件
                    targetFile = this.mappedFiles.get(index);
                } catch (Exception ignored) {


                }
                //如果指定offset在targetFile的offset范围内，那么返回
                if (targetFile != null && offset >= targetFile.getFileFromOffset()
                        && offset < targetFile.getFileFromOffset() + this.mappedFileSize) {


                    return targetFile;
                }
                //否则，遍历mappedFiles，依次对每个MappedFile的offset范围进行判断，找到对应的tmpMappedFile并返回
                for (MappedFile tmpMappedFile : this.mappedFiles) {


                    if (offset >= tmpMappedFile.getFileFromOffset()
                            && offset < tmpMappedFile.getFileFromOffset() + this.mappedFileSize) {


                        return tmpMappedFile;
                    }
                }
            }
            //到这里表示没找到任何MappedFile，如果returnFirstOnNotFound为true，则返回第一个文件
            if (returnFirstOnNotFound) {


                return firstMappedFile;
            }
        }
    } catch (Exception e) {


        log.error("findMappedFileByOffset Exception", e);
    }

    return null;
}
6.1.2 MappedFile#flush执行刷盘#

执行刷盘的MappedFile实例调用的方法, 用于完成刷盘操作。无论是同步还是异步刷盘, 都是调用此方法。



1、 判断是否可以刷盘,如果文件满了,或者如果flushLeastPages大于0,且脏页数量大于等于flushLeastPages,或者如果flushLeastPages等于0并且存在脏数据,都会刷盘操作；
2. 如果可以刷盘了, 增加引用次数, 进行刷盘操作, 如果使用了堆外内存, 通过fileChannel#force强制刷盘, 走异步堆外内存走的逻辑。如果没有使用堆外内存, 通过mappedByteBuffer#force强制刷盘, 这是同步或者异步刷盘走的逻辑。 3、 最后更新刷盘位置为写入位置；

/**
 * MappedFile的方法
 * <p>
 * 刷盘
 *
 * @param flushLeastPages 最少刷盘的页数
 * @return 当前刷盘的位置
 */
public int flush(final int flushLeastPages) {


    //判断是否可以刷盘
    //如果文件已经满了，或者如果flushLeastPages大于0，且脏页数量大于等于flushLeastPages
    //或者如果flushLeastPages等于0并且存在脏数据，这几种情况都会刷盘
    if (this.isAbleToFlush(flushLeastPages)) {


        //增加对该MappedFile的引用次数
        if (this.hold()) {


            //获取写入位置
            int value = getReadPosition();

            try {


                /*
                 * 只将数据追加到fileChannel或mappedByteBuffer中，不会同时追加到这两个里面。
                 */
                //We only append data to fileChannel or mappedByteBuffer, never both.
                //如果使用了堆外内存，那么通过fileChannel强制刷盘，这是异步堆外内存走的逻辑
                if (writeBuffer != null || this.fileChannel.position() != 0) {


                    this.fileChannel.force(false);
                } else {


                    //如果没有使用堆外内存，那么通过mappedByteBuffer强制刷盘，这是同步或者异步刷盘走的逻辑
                    this.mappedByteBuffer.force();
                }
            } catch (Throwable e) {


                log.error("Error occurred when force data to disk.", e);
            }
            //设置刷盘位置为写入位置
            this.flushedPosition.set(value);
            //减少对该MappedFile的引用次数
            this.release();
        } else {


            log.warn("in flush, hold failed, flush offset = " + this.flushedPosition.get());
            this.flushedPosition.set(getReadPosition());
        }
    }
    //获取最新刷盘位置
    return this.getFlushedPosition();
}
/**
 * MappedFile的方法
 * 是否支持刷盘
 *
 * @param flushLeastPages 至少刷盘的页数
 */
private boolean isAbleToFlush(final int flushLeastPages) {


    //获取刷盘位置
    int flush = this.flushedPosition.get();
    //获取写入位置
    int write = getReadPosition();
    //如果文件已经满了，那么返回true
    if (this.isFull()) {


        return true;
    }
    //如果至少刷盘的页数大于0，则需要比较写入位置与刷盘位置的差值
    //当差值大于等于指定的页数才能刷盘，防止频繁的刷盘
    if (flushLeastPages > 0) {


        return ((write / OS_PAGE_SIZE) - (flush / OS_PAGE_SIZE)) >= flushLeastPages;
    }
    //否则，表示flushLeastPages为0，那么只要写入位置大于刷盘位置，即存在脏数据，那么就会刷盘
    return write > flush;
}

6.2 MappedFileQueue#commit提交

MappedFileQueue#commit方法用于提交刷盘。



1、 首先根据最新刷盘物理位置flushedWhere,找到MappedFile；
2、 如果flushedWhere为0,表示还没有写消息；
3. 那么获取第一个MappedFile, 调用mappedFile#flush方法执行真正的刷盘操作。

/**
 * MappedFileQueue的方法
 * <p>
 * 提交刷盘
 *
 * @param commitLeastPages 最少提交的页数
 * @return false表示提交了部分数据
 */

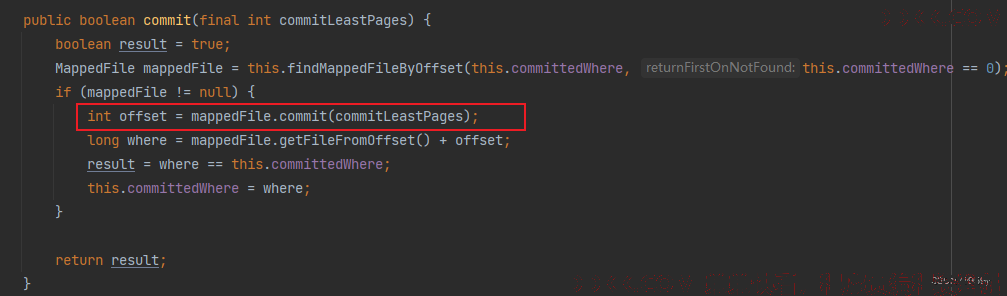

public boolean commit(final int commitLeastPages) {


    boolean result = true;
    //根据最新提交物理位置committedWhere，去找到对应的MappedFile。如果committedWhere为0，表示还没有开始提交消息，则获取第一个MappedFile
    MappedFile mappedFile = this.findMappedFileByOffset(this.committedWhere, this.committedWhere == 0);
    if (mappedFile != null) {


        /*
         * 执行提交操作
         */
        int offset = mappedFile.commit(commitLeastPages);
        //获取最新提交物理偏移量
        long where = mappedFile.getFileFromOffset() + offset;
        //如果不相等，表示提交了部分数据
        result = where == this.committedWhere;
        //更新提交物理位置
        this.committedWhere = where;
    }

    return result;
}
6.2.1 MappedFile#commit提交#



  • 该方法是需要执行提交的MappedFile实例调用的方法, 用于完成提交操作。
  • 通过isAbleToCommit方法判断是否支持提交, 调用commit0方法将堆外内存中的全部脏数据提交到filechannel。
  • 如果所有的脏数据被提交到了FileChannel, 那么归还堆外缓存, 将堆外缓存重置, 并存入内存池availableBuffers的头部, 然后writeBuffer为null, 下次重新获取writeBuffer。
/**
 * MappedFile的方法
 * <p>
 * 提交刷盘
 *
 * @param commitLeastPages 最少提交页数
 * @return 提交的offset
 */

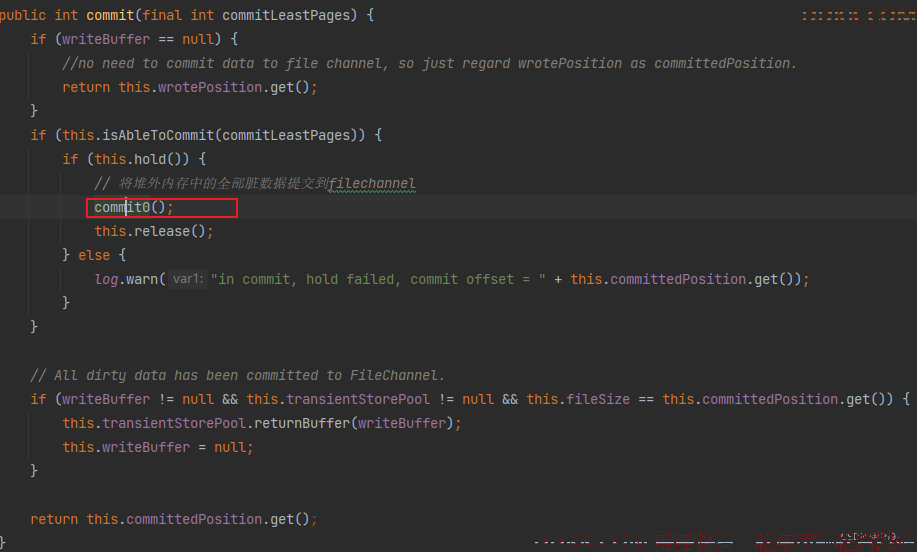

public int commit(final int commitLeastPages) {


    //如果堆外缓存为null，那么不需要提交数据到filechannel，所以只需将wrotePosition视为committedPosition返回即可。
    if (writeBuffer == null) {


        //no need to commit data to file channel, so just regard wrotePosition as committedPosition.
        return this.wrotePosition.get();
    }
    //是否支持提交，其判断逻辑和isAbleToFlush方法一致
    if (this.isAbleToCommit(commitLeastPages)) {


        //增加对该MappedFile的引用次数
        if (this.hold()) {


            //将堆外内存中的全部脏数据提交到filechannel
            commit0();
            this.release();
        } else {


            log.warn("in commit, hold failed, commit offset = " + this.committedPosition.get());
        }
    }

    // All dirty data has been committed to FileChannel.
    //所有的脏数据被提交到了FileChannel，那么归还堆外缓存
    if (writeBuffer != null && this.transientStorePool != null && this.fileSize == this.committedPosition.get()) {


        //将堆外缓存重置，并存入内存池availableBuffers的头部
        this.transientStorePool.returnBuffer(writeBuffer);
        //writeBuffer职位null，下次再重新获取
        this.writeBuffer = null;
    }
    //返回提交位置
    return this.committedPosition.get();
}
6.2.2 commit0#



  • 获取到堆外内存的指针, 写入到fileChannel中。

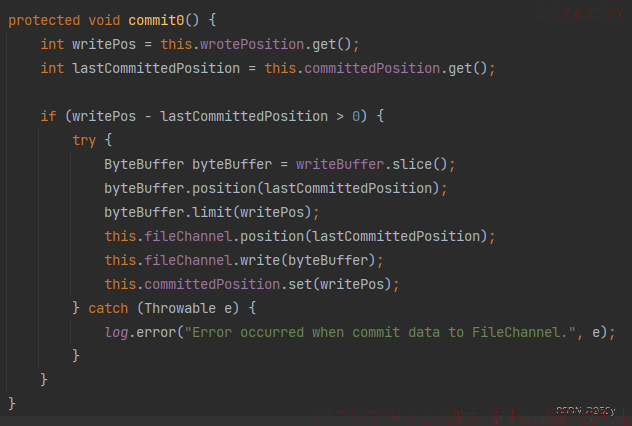

    protected void commit0() {


        int writePos = this.wrotePosition.get();
        int lastCommittedPosition = this.committedPosition.get();

        if (writePos - lastCommittedPosition > 0) {


            try {


                ByteBuffer byteBuffer = writeBuffer.slice();
                byteBuffer.position(lastCommittedPosition);
                byteBuffer.limit(writePos);
                this.fileChannel.position(lastCommittedPosition);
                this.fileChannel.write(byteBuffer);
                this.committedPosition.set(writePos);
            } catch (Throwable e) {


                log.error("Error occurred when commit data to FileChannel.", e);
            }
        }
    }

7.总结

1、 同步刷盘,为GroupCommitService服务；

1、 同步等待:如果消息的配置需要等待存储完成后才返回,那么构建同步刷盘请求,将请求存入内部的requestsWrite,并唤醒同步刷盘线程,返回future,没有填充刷盘的结果,在外部的thenCombine方法阻塞；
2、 同步不等待:消息的配置不需要等待存储完成后才返回,唤醒同步刷盘线程,返回PUT_OK；
2、 异步刷盘:；

1、 启动了堆外缓存读写分离,transientStorePoolEnable为true和不是slave,那么唤醒CommitRealTimeService服务；
2、 没有启动,唤醒FlushRealTimeService服务；
3. 同步和异步刷盘服务, 最后调用的是MappedFileQueue#flush方法执行刷盘, 该方法内部最终又是通过mappedFile#flush方法刷盘的。 4、 同步刷盘双队列读写分离优化:可以使得putRequest方法提交刷盘请求与doCommit方法消费刷盘请求同时进行,避免他们竞争；
5、 异步堆外缓存刷盘优化:异步堆外缓存刷盘服务并不会真正的执行flush刷盘,而是调用commit方法提交数据到fileChannel；
