12、SpringCloud Gateway 限流算法使用案例详解及源码解析
四种常见的限流算法
1、计数器（固定窗口）算法
计数器算法是使用计数器在周期内累加访问次数，当达到设定的限流值时，触发限流策略。下一个周期开始时，进行清零，重新计数。
此算法在单机还是分布式环境下实现都非常简单，使用redis的incr原子自增性和线程安全即可轻松实现。

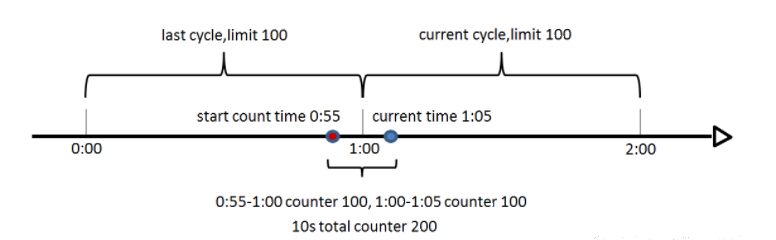

这个算法通常用于QPS限流和统计总访问量，对于秒级以上的时间周期来说，会存在一个非常严重的问题，那就是临界问题，如下图：
假设1min内服务器的负载能力为100，因此一个周期的访问量限制在100，然而在第一个周期的最后5秒和下一个周期的开始5秒时间段内，分别涌入100的访问量，虽然没有超过每个周期的限制量，但是整体上10秒内已达到200的访问量，已远远超过服务器的负载能力，由此可见，计数器算法方式限流对于周期比较长的限流，存在很大的弊端。
2、滑动窗口算法
滑动窗口算法是将时间周期分为N个小周期，分别记录每个小周期内访问次数，并且根据时间滑动删除过期的小周期。

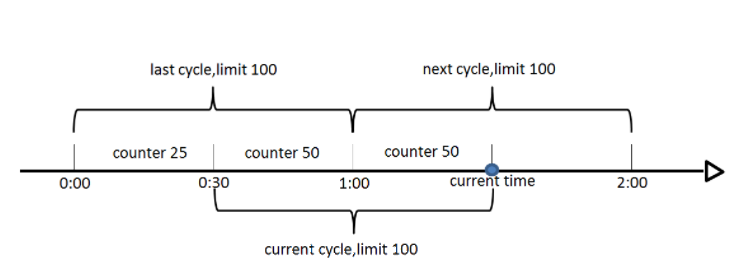

如下图，假设时间周期为1min，将1min再分为2个小周期，统计每个小周期的访问数量，则可以看到，第一个时间周期内，访问数量为75，第二个时间周期内，访问数量为100，超过100的访问则被限流掉了。
由此可见，当滑动窗口的格子划分的越多，那么滑动窗口的滚动就越平滑，限流的统计就会越精确。
此算法可以很好的解决固定窗口算法的临界问题。

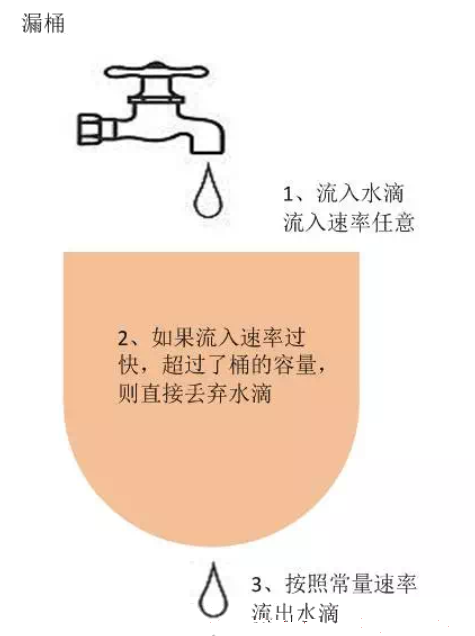

3、漏桶算法
漏桶算法是访问请求到达时直接放入漏桶，如当前容量已达到上限（限流值），则进行丢弃（触发限流策略）。漏桶以固定的速率进行释放访问请求（即请求通过），直到漏桶为空。

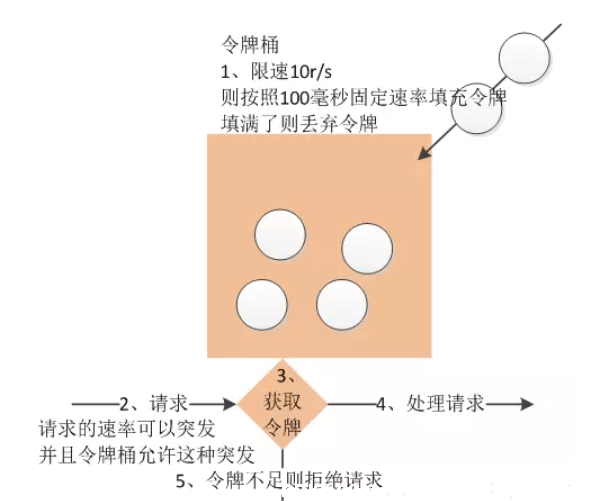

4、令牌桶算法
令牌桶算法是程序以r（r=时间周期/限流值）的速度向令牌桶中增加令牌，直到令牌桶满，请求到达时向令牌桶请求令牌，如获取到令牌则通过请求，否则触发限流策略

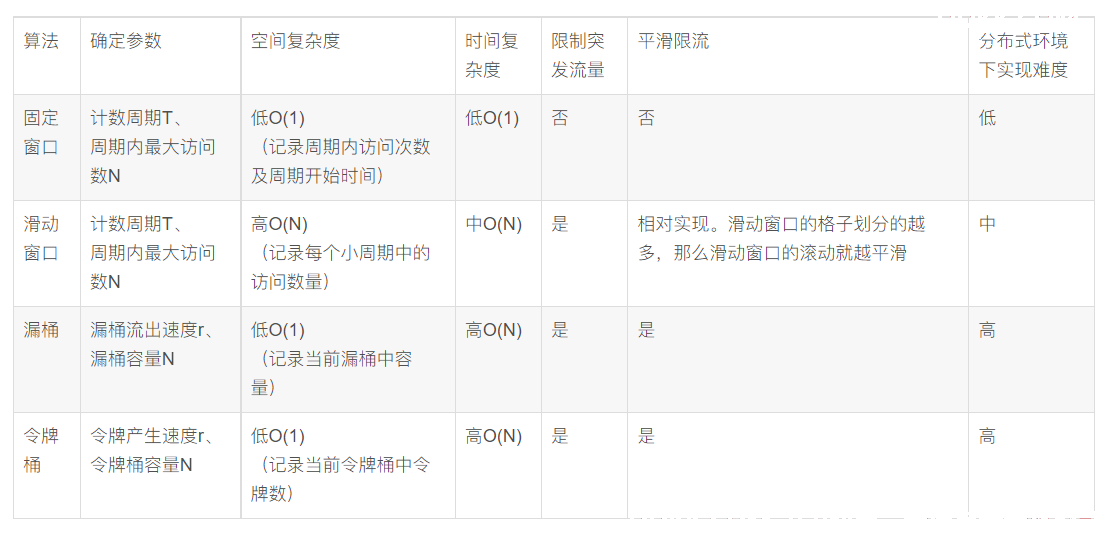

各个算法比较
Spring Cloud Gateway 限流源码
Spring Cloud Gateway提供了RequestRateLimiter 网关过滤器用于限流， 使用 Redis + Lua +令牌桶算法实现分布式限流。而限流的粒度，支持 URL、用户、IP 等。
被限流时响应HTTP 429 - Too Many Requests信息。
RequestRateLimiter源码：
public GatewayFilter apply(RequestRateLimiterGatewayFilterFactory.Config config) {
// 获得 KeyResolver，限流键解析器。默认情况下，使用 PrincipalNameKeyResolver
KeyResolver resolver = (KeyResolver)this.getOrDefault(config.keyResolver, this.defaultKeyResolver);
RateLimiter<Object> limiter = (RateLimiter)this.getOrDefault(config.rateLimiter, this.defaultRateLimiter);
boolean denyEmpty = (Boolean)this.getOrDefault(config.denyEmptyKey, this.denyEmptyKey);
HttpStatusHolder emptyKeyStatus = HttpStatusHolder.parse((String)this.getOrDefault(config.emptyKeyStatus, this.emptyKeyStatusCode));
return (exchange, chain) -> {
return resolver.resolve(exchange).defaultIfEmpty("____EMPTY_KEY__").flatMap((key) -> {
if ("____EMPTY_KEY__".equals(key)) {
if (denyEmpty) {
ServerWebExchangeUtils.setResponseStatus(exchange, emptyKeyStatus);
return exchange.getResponse().setComplete();
} else {
return chain.filter(exchange);
}
} else {
String routeId = config.getRouteId();
if (routeId == null) {
Route route = (Route)exchange.getAttribute(ServerWebExchangeUtils.GATEWAY_ROUTE_ATTR);
routeId = route.getId();
}
return limiter.isAllowed(routeId, key).flatMap((response) -> {
Iterator var4 = response.getHeaders().entrySet().iterator();
while(var4.hasNext()) {
Entry<String, String> header = (Entry)var4.next();
exchange.getResponse().getHeaders().add((String)header.getKey(), (String)header.getValue());
}
// 允许访问
if (response.isAllowed()) {
return chain.filter(exchange);
} else {
// 被限流，不允许访问
ServerWebExchangeUtils.setResponseStatus(exchange, config.getStatusCode());
return exchange.getResponse().setComplete();
}
});
}
});
};
}

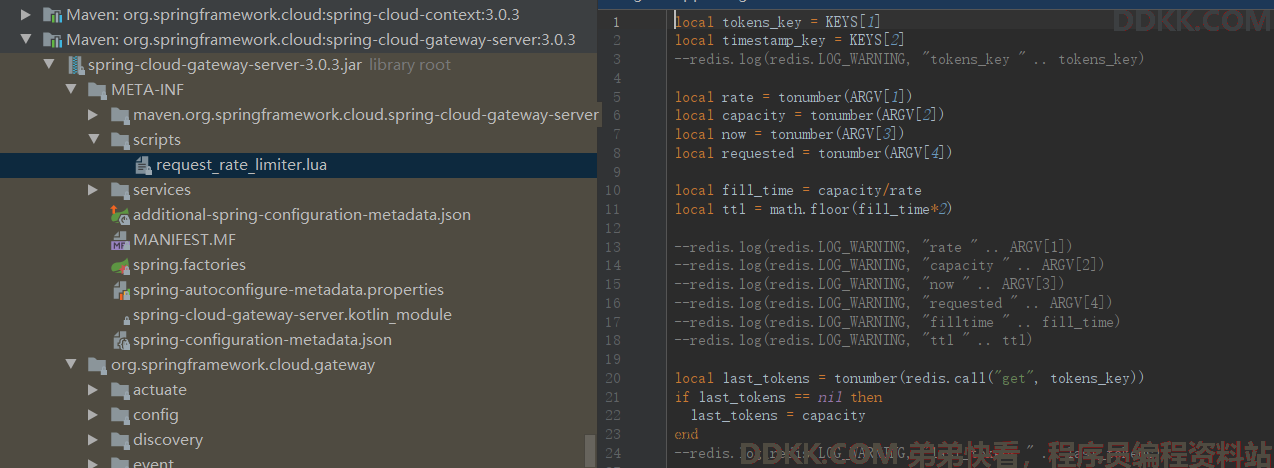

可以在源码中看到限流LUA 脚本。
限流的核心在isAllowed方法中对限流进行判断：
public Mono<Response> isAllowed(String routeId, String id) {
if (!this.initialized.get()) {
throw new IllegalStateException("RedisRateLimiter is not initialized");
} else {
// 获取RedisRateLimiter配置
RedisRateLimiter.Config routeConfig = this.loadConfiguration(routeId);
int replenishRate = routeConfig.getReplenishRate();
int burstCapacity = routeConfig.getBurstCapacity();
int requestedTokens = routeConfig.getRequestedTokens();
try {
// 限流的Key =>request_rate_limiter.{/app-service001/app1/test}.tokens
// request_rate_limiter.{/app-service001/app1/test}.timestamp
List<String> keys = getKeys(id);
List<String> scriptArgs = Arrays.asList(replenishRate + "", burstCapacity + "", Instant.now().getEpochSecond() + "", requestedTokens + ""); // 执行限流脚本
Flux<List<Long>> flux = this.redisTemplate.execute(this.script, keys, scriptArgs);
return flux.onErrorResume((throwable) -> {
if (this.log.isDebugEnabled()) {
this.log.debug("Error calling rate limiter lua", throwable);
}
return Flux.just(Arrays.asList(1L, -1L));
}).reduce(new ArrayList(), (longs, l) -> {
longs.addAll(l);
return longs;
}).map((results) -> {
// 判断结果
boolean allowed = (Long)results.get(0) == 1L;
Long tokensLeft = (Long)results.get(1);
Response response = new Response(allowed, this.getHeaders(routeConfig, tokensLeft));
if (this.log.isDebugEnabled()) {
this.log.debug("response: " + response);
}
return response;
});
} catch (Exception var10) {
this.log.error("Error determining if user allowed from redis", var10);
return Mono.just(new Response(true, this.getHeaders(routeConfig, -1L)));
}
}
}
案例演示
接下来，我们使用令牌桶算法，实现各种限流。
因为需要用到Redis，所以添加Redis的依赖和配置：
<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-data-redis-reactive</artifactId>
</dependency>
spring:
redis:
host: 127.0.0.1
port: 6379
password: 123456
timeout: 20000
jedis:
pool:
max-active: 8
min-idle: 0
max-idle: 8
max-wait: -1
1. URI限流
URI限流，就是针对同一个访问路径进行限流。
首先我们可以定义一个KeyResolver，设置Key生成的策略为请求的URI：
public class UriKeyResolver implements KeyResolver {
public static final String BEAN_NAME = "uriKeyResolver";
@Override
public Mono<String> resolve(ServerWebExchange exchange) {
return Mono.just(exchange.getRequest().getURI().getPath());
}
}
然后在@Configuration类中注入KeyResolver。
@Bean
public UriKeyResolver uriKeyResolver() {
return new UriKeyResolver();
}
@Bean
@Primary
public PrincipalNameKeyResolver principalNameKeyResolver() {
return new PrincipalNameKeyResolver();
}
添加限流的配置：
spring:
cloud:
gateway:
discovery:
locator:
开启服务发现动态路由
enabled: true
是否将服务名称小写
lower-case-service-id: true
filter:
request-rate-limiter:
是否拒绝限流时，Key为空的请求
deny-empty-key: true
Key为空响应状态码
empty-key-status-code: 400
default-filters:
- name: RequestRateLimiter
args:
key-resolver: '#{@uriKeyResolver}' 使用SpEL表达式按名称 引用Key生成器 bean
redis-rate-limiter.replenishRate: 1 令牌桶每秒填充速率
redis-rate-limiter.burstCapacity: 2 令牌桶总容量
redis-rate-limiter.requestedTokens: 1 每次消耗令牌个数

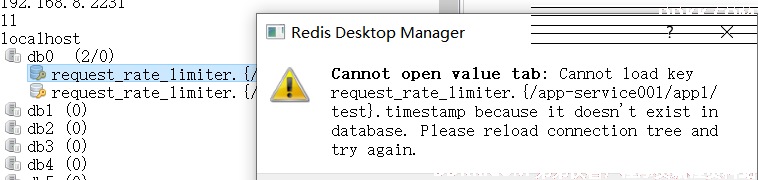

访问路由，发现在Redis中，按照请求路径生成了一个Key，因为演示设置的时间很短，所以马上过期了。

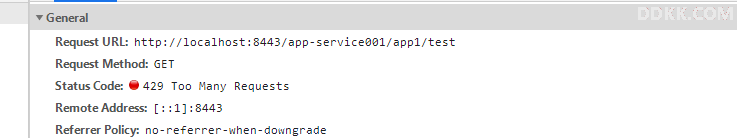

然后发现，快速刷新页面时，触发限流规则，返回429 状态码。
2. 参数限流
按照上面配置规则，其他限流方式，只需要修改KeyResolver就可以了。
添加根据参数限流的KeyResolver。
public class ParamsKeyResolver implements KeyResolver {
public static final String BEAN_NAME = "paramsKeyResolver";
@Override
public Mono<String> resolve(ServerWebExchange exchange) {
return Mono.just(Objects.requireNonNull(exchange.getRequest().getQueryParams().getFirst("name")));
}
}
注入到IOC中。
@Bean
public ParamsKeyResolver paramsKeyResolver() {
return new ParamsKeyResolver();
}
配置过滤器使用的KeyResolver为 ParamsKeyResolver。
default-filters:
- name: RequestRateLimiter
args:
key-resolver: '#{@paramsKeyResolver}' 使用SpEL表达式按名称 引用Key生成器 bean

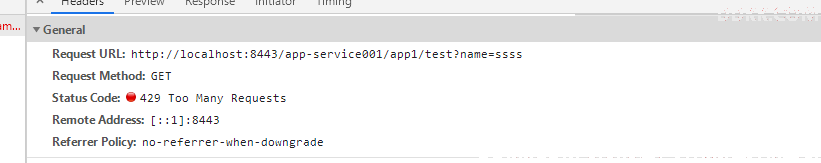

使用相同参数去访问时，会触发限流
3. IP限流
写一个根据请求中的RemoteAddr 生成KeyResolver 的解析器就可以了，其他步骤和上面的一样就不赘述了。
public class IpKeyResolver implements KeyResolver {
public static final String BEAN_NAME = "ipKeyResolver";
@Override
public Mono<String> resolve(ServerWebExchange exchange) {
return Mono.just(Objects.requireNonNull(Objects.requireNonNull(exchange.getRequest().getRemoteAddress()).getHostName()));
}
}
4. 接入Sentinel 限流
Spring Cloud Gateway 虽然提供了一些限流策略，但实际上功能太少，不够灵活，所以一般都会使用第三方限流组件，比如阿里巴巴的Sentinel。
