10、Kubernetes - 实战：存储之Volumes配置管理emptyDir卷、hostPath卷、PersistentVolume持久卷、StatefulSet控制器
1、为什么要用Volumes卷？
容器中的文件在磁盘上是临时存放的，容器一旦被删除，容器中的文件也就被删除了，这给容器中运行的特殊应用程序带来一些问题。具体来说，首先，当容器崩溃时，kubelet 将重新启动容器，容器中的文件将会丢失,因为容器会以干净的状态重建；其次，当在一个 Pod 中同时运行多个容器时，常常需要在这些容器之间共享文件。
按照以前的思路是无法解决的，现在K8s抽象出 Volume 的概念来解决这两个问题。
Kubernetes 卷具有明确的生命周期,与包裹它的 Pod 相同。 因此，卷比 Pod 中运行的任何容器的存活期都长，在容器重新启动时数据也会得到保留。 当然，当一个 Pod 不再存在时，卷也将不再存在。也许更重要的是，Kubernetes 可以支持许多类型的卷，Pod 也能同时使用任意数量的卷。
注意卷不能挂载到其他卷，也不能与其他卷有硬链接。 Pod 中的每个容器必须独立地指定每个卷的挂载位置。
Kubernetes 支持下列类型的卷：
awsElasticBlockStore 、azureDisk、azureFile、cephfs、cinder、configMap、csi
downwardAPI、emptyDir、fc (fibre channel)、flexVolume、flocker
gcePersistentDisk、gitRepo (deprecated)、glusterfs、hostPath、iscsi、local、
nfs、persistentVolumeClaim、projected、portworxVolume、quobyte、rbd
scaleIO、secret、storageos、vsphereVolume
2、emptyDir卷
当Pod 指定到某个节点上时，首先创建的是一个 emptyDir 卷，并且只要 Pod 在该节点上运行，卷就一直存在。 就像它的名称表示的那样，卷最初是空的。 尽管 Pod 中的容器挂载 emptyDir 卷的路径可能相同也可能不同，但是这些容器都可以读写 emptyDir 卷中相同的文件。 当 Pod 因为某些原因被从节点上删除时，emptyDir 卷中的数据也会被永久删除。
常用的emptyDir 的使用场景：
（1）缓存空间，例如基于磁盘的归并排序。
（2）为耗时较长的计算任务提供检查点，以便任务能方便地从崩溃前状态恢复执行。
（3）在 Web 服务器容器服务数据时，保存内容管理器容器获取的文件。
默认情况下， emptyDir 卷存储在支持该节点所使用的介质上；这里的介质可以是磁盘或 SSD 或网络存储，这取决于你的环境。 但是，您可以将 emptyDir.medium 字段设置为 “Memory”，以告诉 Kubernetes 为您安装 tmpfs（基于内存的文件系统）。 虽然 tmpfs 速度非常快，但是要注意它与磁盘不同。 tmpfs 在节点重启时会被清除，并且您所写入的所有文件都会计入容器的内存消耗，受容器内存限制约束。
创建目录volumes，

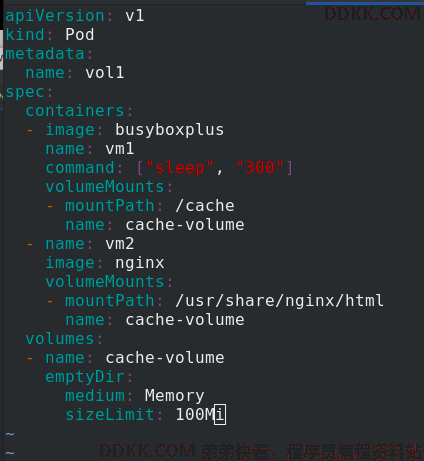

编辑vol1.yaml文件
apiVersion: v1
kind: Pod
metadata:
name: vol1
spec:
containers: %一个pod中创建两个容器共享volumes
- image: busyboxplus
name: vm1
command: ["sleep", "300"]
volumeMounts:
- mountPath: /cache %vm1中的卷挂载到容器内的/cache
name: cache-volume
- name: vm2
image: nginx
volumeMounts:
- mountPath: /usr/share/nginx/html %vm2中的卷挂载到容器内的/usr/share/nginx/html
name: cache-volume
volumes:
- name: cache-volume
emptyDir:
medium: Memory %使用内存介质
sizeLimit: 100Mi %可以使用100M内存

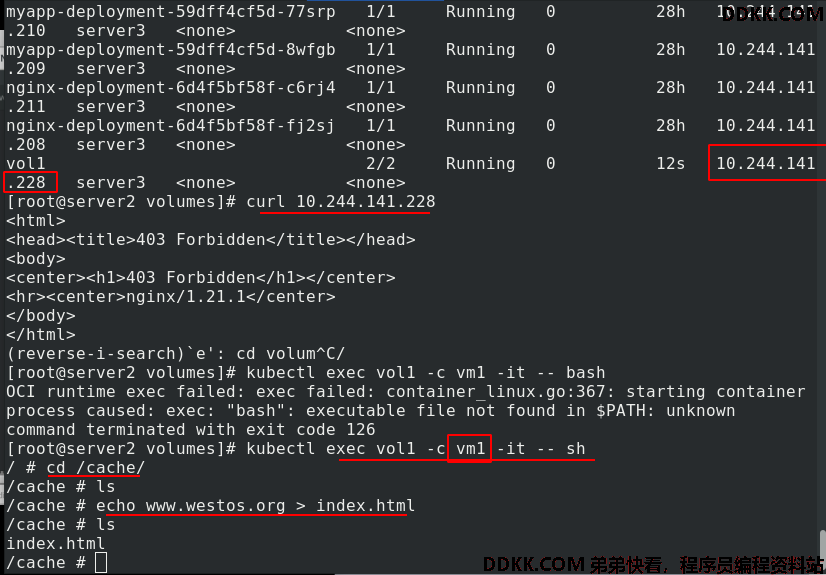

kubectl apply -f vol1.yaml创建pod，kubectl get pod -o wide查看pod，vol1的ip是10.244.141.228，访问，403错误是因为没有发布内容。进入vol1的vm1容器，在/cache中写入发布内容

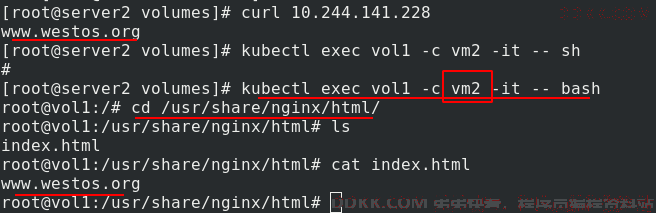

再次访问测试，有内容了。进入vol1的vm2容器，在/usr/share/nginx/html中可以看到发布内容和vm1中的一样，说明vm1和vm2共用卷资源

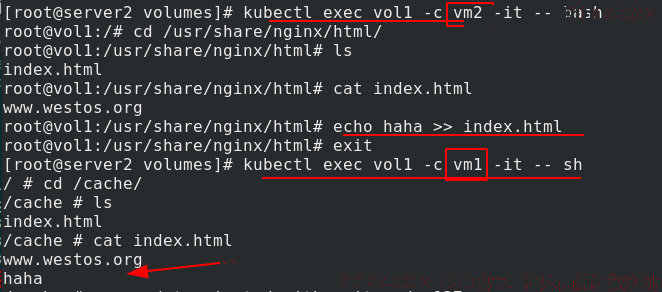

进入vol1的vm2容器，在原有内容的基础上再追加发布内容，回到vol1的vm1容器，看到了追加的内容，进一步证明了同一个pod内的两个容器vm1和vm2共用卷资源

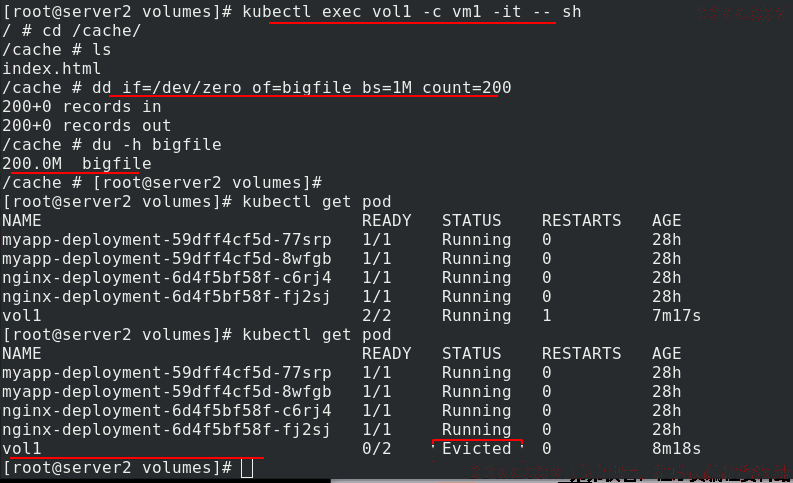

如果写入了200M的文件，超过了限定的100M，pod会坏掉
可以看到文件超过限制后，则1-2分钟后会被kubelet evict掉。之所以不是“立即”被evict，是因为kubelet是定期进行检查的，这里会有一个时间差。这就暴露了emptydir的一些缺点：
（1）不能及时禁止用户使用内存。虽然过1-2分钟kubelet会将Pod挤出，但是这个时间内，有可能对node造成损坏；
（2）影响kubernetes调度，因为empty dir并不涉及node的resources，这样会造成Pod“偷偷”使用了node的内存，但是调度器并不知晓；
（3）用户不能及时感知到内存不可用
3、hostPath 卷
hostPath 卷能将主机节点文件系统上的文件或目录挂载到您的 Pod 中。 虽然这不是大多数 Pod 需要的，但是它为一些应用程序提供了强大的逃生舱。
hostPath 的主哟用法有：
（1）运行一个需要访问 Docker 引擎内部机制的容器,挂载 /var/lib/docker 路径。
（2）在容器中运行 cAdvisor 时，以 hostPath 方式挂载 /sys。
（3）允许 Pod 指定给定的 hostPath 在运行 Pod 之前是否应该存在，是否应该创建以及应该以什么方式存在。
（1）主机内目录挂载到pod中

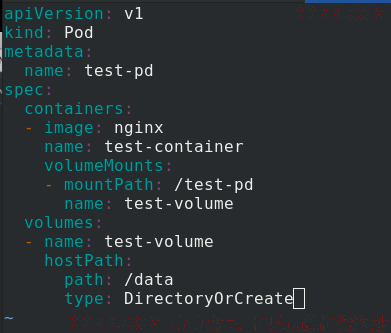

创建host.yaml 文件
apiVersion: v1
kind: Pod
metadata:
name: test-pd
spec:
containers:
- image: nginx
name: test-container
volumeMounts:
- mountPath: /test-pd %把卷挂载到容器内的/test-pd
name: test-volume
volumes:
- name: test-volume
hostPath:
path: /data %卷的路径在/data
type: DirectoryOrCreate %如果在指定路径上不存在，那么根据需要创建空目录，权限为0755，具有与kubelet相同的组和所有权

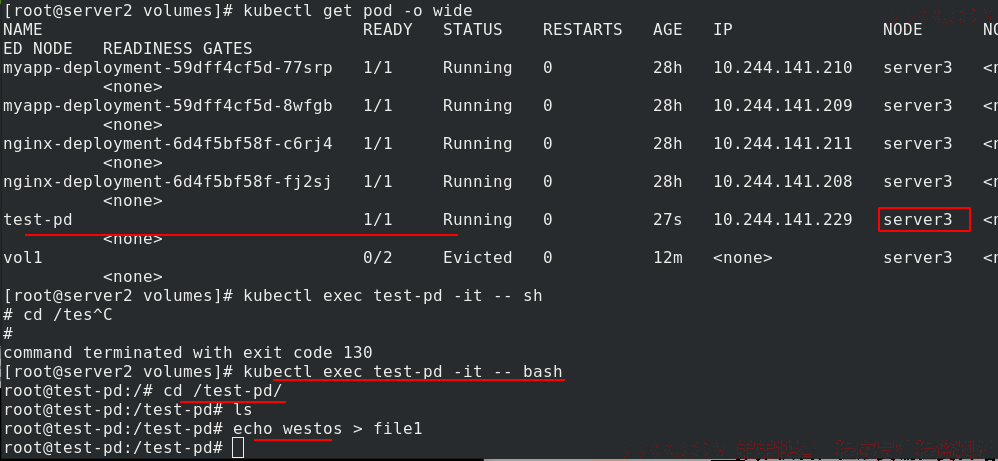

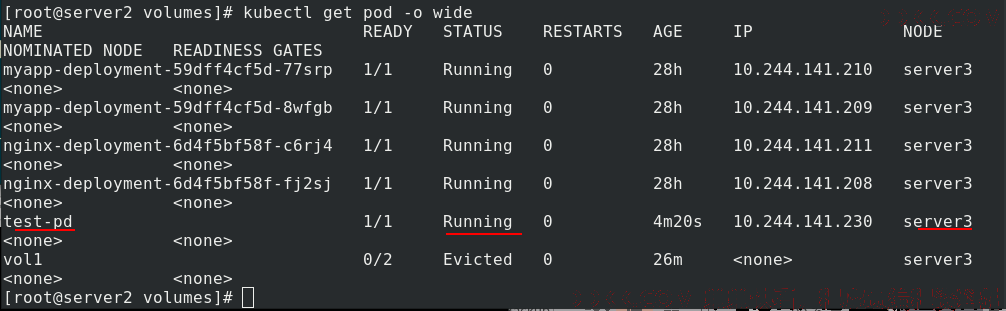

创建test-pd，查看它被调度到了server3上，进入test-pd，在/test-pd中写入文件

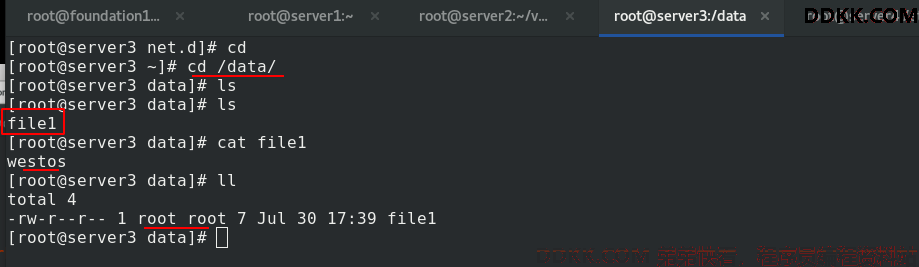

去真正的节点，查看在/data中确实有file1，拥有者和拥有组都是root

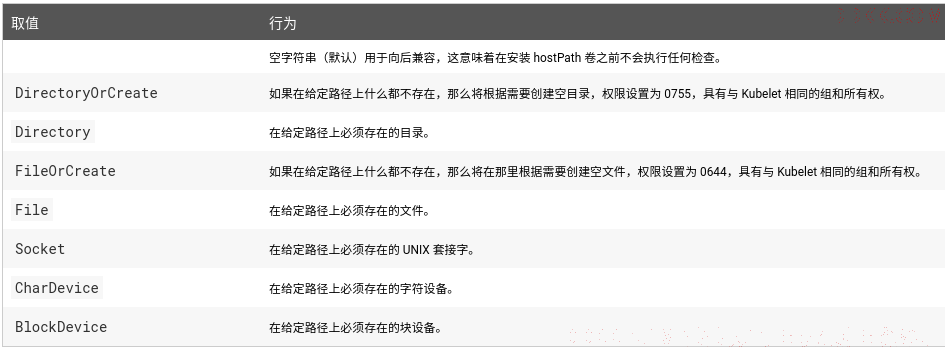

除了上面使用的DirectoryOrCreate之外，用户可以选择性地为 hostPath 卷指定更多 type
当使用这种类型的卷时要小心，因为：
（1）具有相同配置（例如从 podTemplate 创建）的多个 Pod 会由于节点上文件的不同而在不同节点上有不同的行为。
（2）当 Kubernetes 按照计划添加资源感知的调度时，这类调度机制将无法考虑由 hostPath 使用的资源。
（3）基础主机上创建的文件或目录只能由 root 用户写入。您需要在 特权容器 中以 root 身份运行进程，或者修改主机上的文件权限以便容器能够写入 hostPath 卷。
（2）主机内nfs挂载到pod中
一般来说文件存储是独立于k8s集群的，所以nfs和仓库一样都放在了server1。

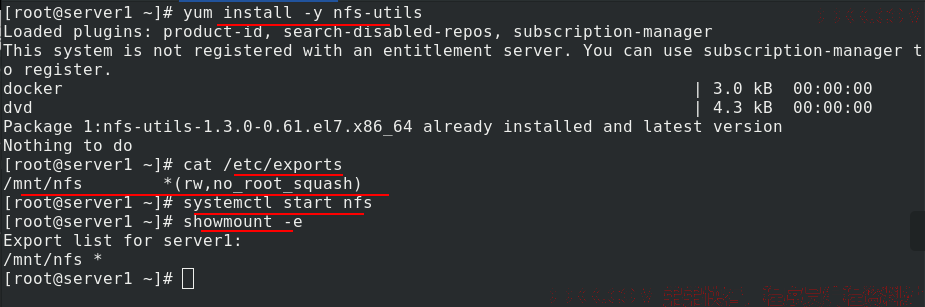

首先安装nfs
vim /etc/exports %编辑内容如图
systemctl start nfs %开启nfs
showmount -e %测试是否正常
集群内所有节点也都需要安装nfs文件系统，并开启nfs。showmount -e 172.25.11.1可以测试是都正常

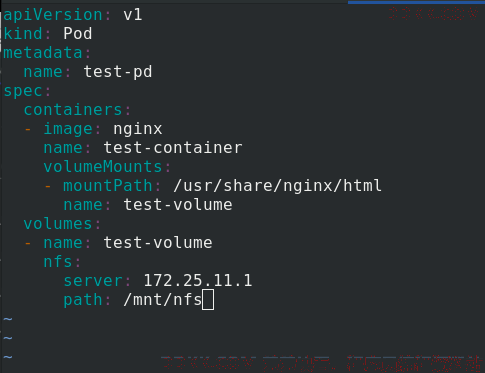

在server2编辑nfs.yaml文件
apiVersion: v1
kind: Pod
metadata:
name: test-pd
spec:
containers:
- image: nginx
name: test-container
volumeMounts:
- mountPath: /usr/share/nginx/html %把卷挂载到test-pd容器内的/usr/share/nginx/html
name: test-volume
volumes:
- name: test-volume
nfs:
server: 172.25.11.1 %卷的路径是172.25.11.1/mnt/nfs
path: /mnt/nfs

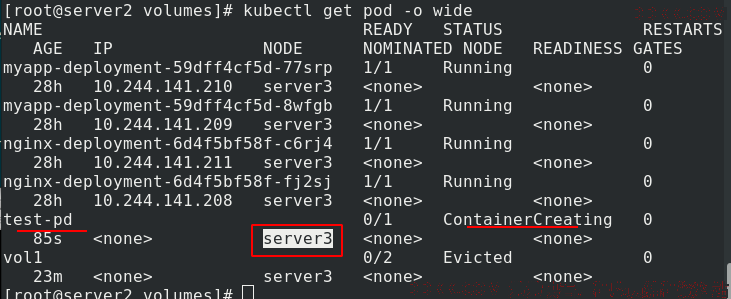

kubectl apply -f nfs.yaml 创建pod，查看节点，pod没有成功创建，是因为该pod调度到了server3，但是server3没有安装nfs或者开启nfs。

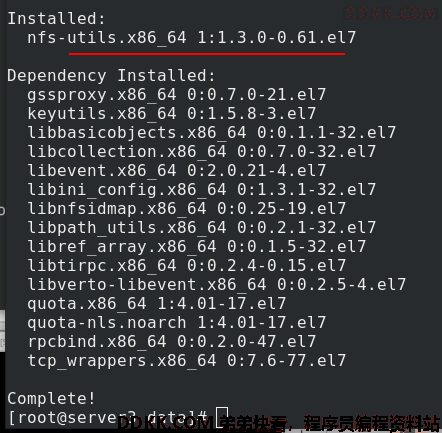

在server3安装好nfs
再次查看，正常运行

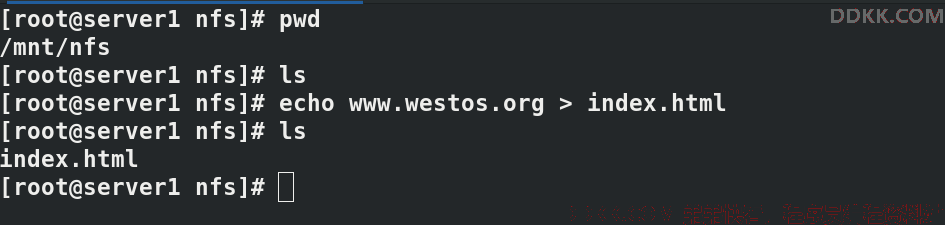

现在准备测试是否同步，在server1中，创建发布内容

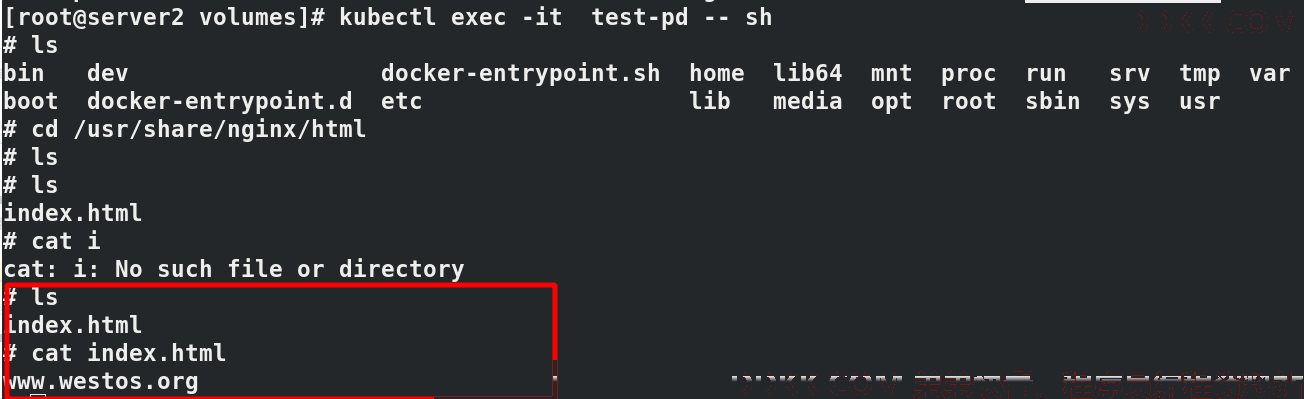

kubectl exec test-pd -it bash进入pod，查看存在发布内容，nfs+集群成功
4、PersistentVolume持久卷
（1）什么是持久卷？
PersistentVolume（持久卷，简称PV）是集群内，由管理员提供的网络存储的一部分。就像集群中的节点一样，PV也是集群中的一种资源。它也像Volume一样，是一种volume插件，但是它的生命周期却是和使用它的Pod相互独立的。PV这个API对象，捕获了诸如NFS、ISCSI、或其他云存储系统的实现细节。
PersistentVolumeClaim（持久卷声明，简称PVC）是用户的一种存储请求。它和Pod类似，Pod消耗Node资源，而PVC消耗PV资源。Pod能够请求特定的资源（如CPU和内存）。PVC能够请求指定的大小和访问的模式（可以被映射为一次读写或者多次只读）。
有两种PV提供的方式：静态和动态。
（1）静态PV：集群管理员创建多个PV，它们携带着真实存储的详细信息，这些存储对于集群用户是可用的。它们存在于Kubernetes API中，并可用于存储使用。
（2）动态PV：当管理员创建的静态PV都不匹配用户的PVC时，集群可能会尝试专门地供给volume给PVC。这种供给基于StorageClass。
PVC与PV的绑定是一对一的映射。没找到匹配的PV，那么PVC会无限期得处于unbound未绑定状态。
- 使用时：
集群检查PVC，查找绑定的PV，并映射PV给Pod。对于支持多种访问模式的PV，用户可以指定想用的模式。一旦用户拥有了一个PVC，并且PVC被绑定，那么只要用户还需要，PV就一直属于这个用户。用户调度Pod，通过在Pod的volume块中包含PVC来访问PV。 - 释放时：
当用户使用PV完毕后，他们可以通过API来删除PVC对象。当PVC被删除后，对应的PV就被认为是已经是“released”了，但还不能再给另外一个PVC使用。前一个PVC的属于还存在于该PV中，必须根据策略来处理掉。 - 回收时：
PV的回收策略告诉集群，在PV被释放之后集群应该如何处理该PV。当前，PV可以被Retained（保留）、 Recycled（再利用）或者Deleted（删除）。保留允许手动地再次声明资源。对于支持删除操作的PV卷，删除操作会从Kubernetes中移除PV对象，还有对应的外部存储（如AWS EBS，GCE PD，Azure Disk，或者Cinder volume）。动态供给的卷总是会被删除。
（2）静态PV

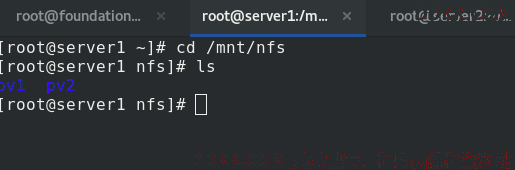

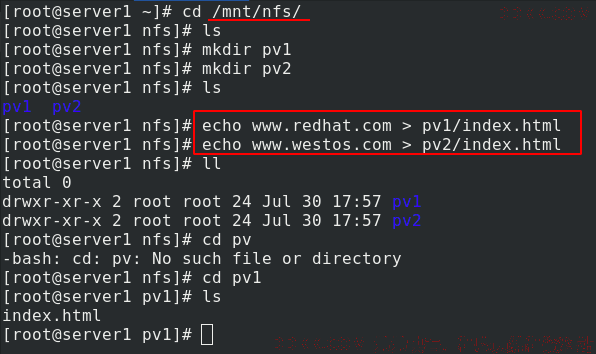

在nfs系统中写入发布文件

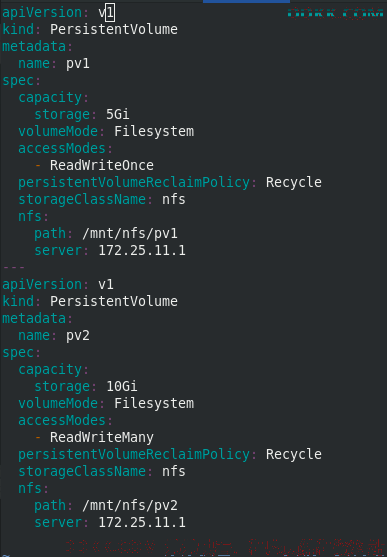

编辑pv.yaml文件
apiVersion: v1
kind: PersistentVolume
metadata:
name: pv1
spec:
capacity:
storage: 5Gi
volumeMode: Filesystem
accessModes:
- ReadWriteOnce %策略为一次读写
persistentVolumeReclaimPolicy: Recycle
storageClassName: nfs
nfs:
path: /mnt/nfs/pv1 %nfs路径是172.25.11.1/mnt/nfs/pv1
server: 172.25.11.1
---
apiVersion: v1
kind: PersistentVolume
metadata:
name: pv2
spec:
capacity:
storage: 10Gi
volumeMode: Filesystem
accessModes:
- ReadWriteMany %策略为多次读写
persistentVolumeReclaimPolicy: Recycle
storageClassName: nfs
nfs:
path: /mnt/nfs/pv2 %nfs路径是172.25.11.1/mnt/nfs/pv2
server: 172.25.11.1

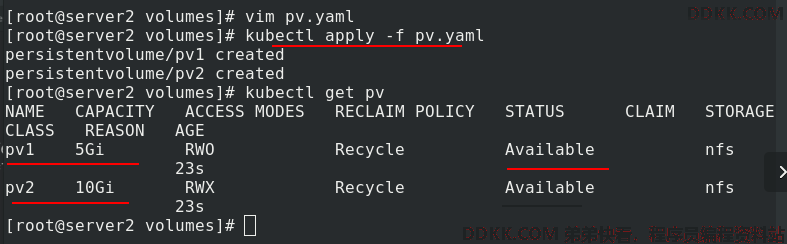

创建两个持久卷pv1和pv2。查看此时状态为Available模式

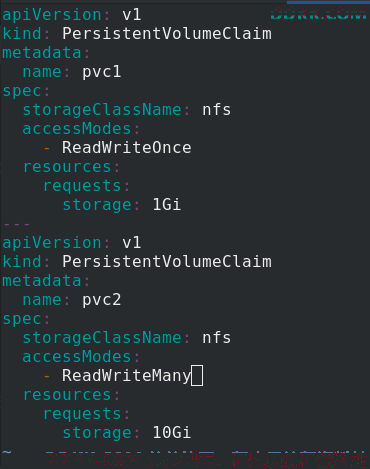

编辑pvc.yaml文件
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
name: pvc1
spec:
storageClassName: nfs
accessModes:
- ReadWriteOnce
resources:
requests: %最低需求为1G
storage: 1Gi
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
name: pvc2
spec:
storageClassName: nfs
accessModes:
- ReadWriteMany
resources:
requests:
storage: 10Gi %%最低需求为10G

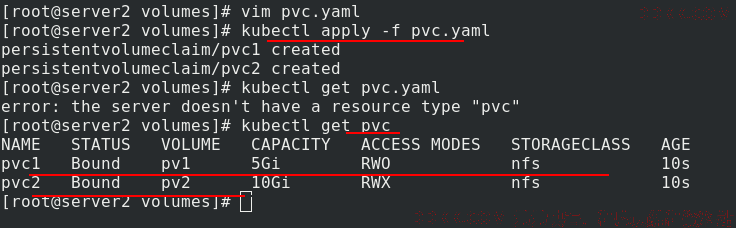

创建两个pvc，pvc1和pvc2

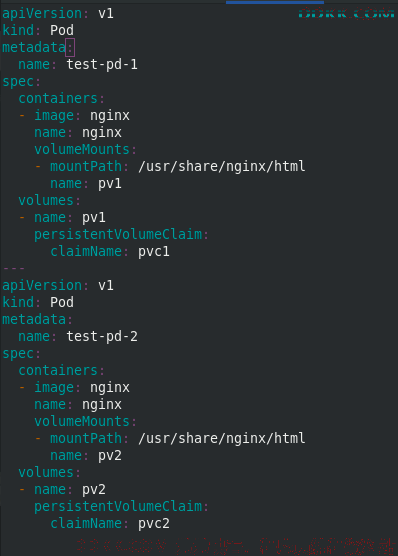

创建pod.yaml
apiVersion: v1
kind: Pod
metadata:
name: test-pd-1
spec:
containers:
- image: nginx
name: nginx
volumeMounts:
- mountPath: /usr/share/nginx/html
name: pv1
volumes:
- name: pv1
persistentVolumeClaim:
claimName: pvc1 %test-pd-1使用pvc1
---
apiVersion: v1
kind: Pod
metadata:
name: test-pd-2
spec:
containers:
- image: nginx
name: nginx
volumeMounts:
- mountPath: /usr/share/nginx/html
name: pv2
volumes:
- name: pv2
persistentVolumeClaim:
claimName: pvc2 %test-pd-2使用pvc2

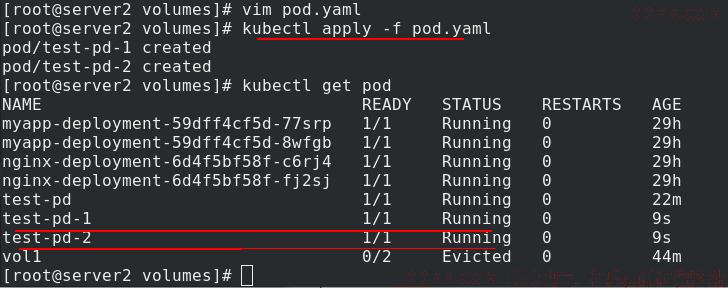

创建两个pod，test-pd-1和test-pd-2，查看状态是running

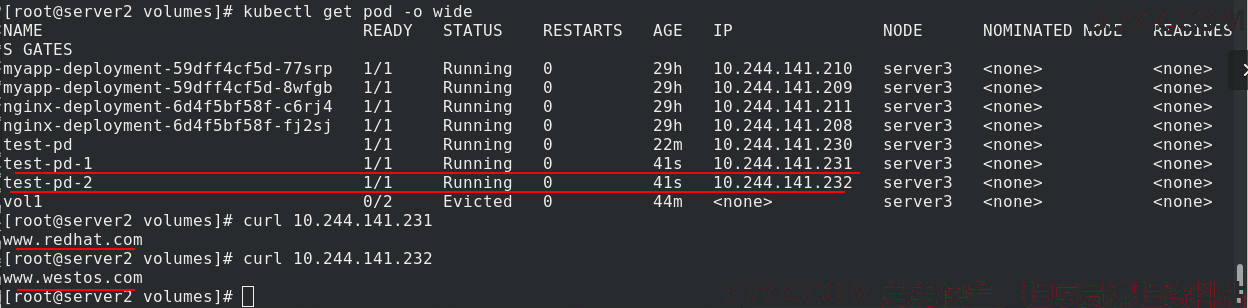

查看两个pod的ip，访问测试，不同的pod可以获得不同的发布内容

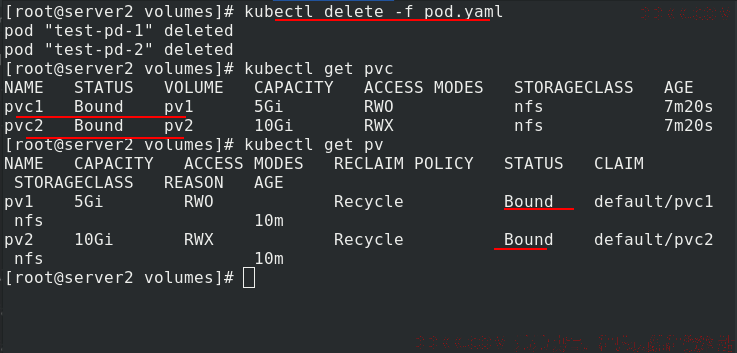

删除pod后，可以看到pvc和pv的绑定关系还在
删除pvc后，仍然可以看到pvc和pv的绑定关系，不能给其他人使用。这属于静态pv的缺点之一。
删除时，要注意删除的顺序，先删除pod，再删除pvc，最后删除pv
静态卷需要提前创建好，但是实际生产环境中很可能管理员无法提前创建，所以下面使用动态卷，它可以自动创建
（3）动态PV
StorageClass提供了一种描述存储类（class）的方法，不同的class可能会映射到不同的服务质量等级和备份策略或其他策略等。每个 StorageClass 都包含 provisioner、parameters 和 reclaimPolicy 字段， 这些字段会在StorageClass需要动态分配 PersistentVolume 时会使用到。
StorageClass的属性有：
（1）Provisioner（存储分配器）：用来决定使用哪个卷插件分配 PV，该字段必须指定。可以指定内部分配器，也可以指定外部分配器。外部分配器的代码地址为： kubernetes-incubator/external-storage，其中包括NFS和Ceph等。
（2）Reclaim Policy（回收策略）：通过reclaimPolicy字段指定创建的Persistent Volume的回收策略，回收策略包括：Delete 或者 Retain，没有指定默认为Delete。
更多属性查看：https://kubernetes.io/zh/docs/concepts/storage/storage-classes/
NFSClient Provisioner是一个automatic provisioner，使用NFS作为存储，自动创建PV和对应的PVC，本身不提供NFS存储，需要外部先有一套NFS存储服务。
PV以${namespace}-${pvcName}-${pvName}的命名格式提供（在NFS服务器上）
PV回收的时候以 archieved-${namespace}-${pvcName}-${pvName} 的命名格式（在NFS服务器上）
nfs-client-provisioner源码地址：https://github.com/kubernetes-incubator/external-storage/tree/master/nfs-client

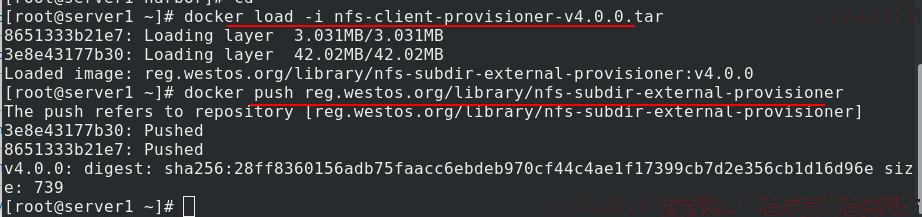

首先从网上拉取镜像，导入镜像，并上传到仓库，方便后面使用。

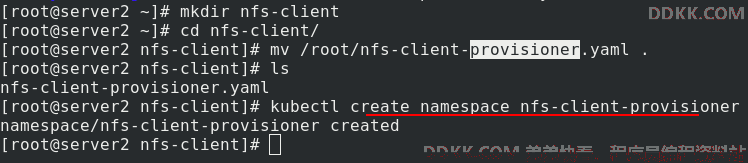

创建目录，创建ns
编辑nfs-client-provisioner.yaml文件（从官网下载即可）
apiVersion: v1
kind: ServiceAccount
metadata:
name: nfs-client-provisioner
replace with namespace where provisioner is deployed
namespace: nfs-client-provisioner
---
kind: ClusterRole
apiVersion: rbac.authorization.k8s.io/v1
metadata:
name: nfs-client-provisioner-runner
rules:
- apiGroups: [""]
resources: ["nodes"]
verbs: ["get", "list", "watch"]
- apiGroups: [""]
resources: ["persistentvolumes"]
verbs: ["get", "list", "watch", "create", "delete"]
- apiGroups: [""]
resources: ["persistentvolumeclaims"]
verbs: ["get", "list", "watch", "update"]
- apiGroups: ["storage.k8s.io"]
resources: ["storageclasses"]
verbs: ["get", "list", "watch"]
- apiGroups: [""]
resources: ["events"]
verbs: ["create", "update", "patch"]
---
kind: ClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
name: run-nfs-client-provisioner
subjects:
- kind: ServiceAccount
name: nfs-client-provisioner
replace with namespace where provisioner is deployed
namespace: nfs-client-provisioner
roleRef:
kind: ClusterRole
name: nfs-client-provisioner-runner
apiGroup: rbac.authorization.k8s.io
---
kind: Role
apiVersion: rbac.authorization.k8s.io/v1
metadata:
name: leader-locking-nfs-client-provisioner
replace with namespace where provisioner is deployed
namespace: nfs-client-provisioner
rules:
- apiGroups: [""]
resources: ["endpoints"]
verbs: ["get", "list", "watch", "create", "update", "patch"]
---
kind: RoleBinding
apiVersion: rbac.authorization.k8s.io/v1
metadata:
name: leader-locking-nfs-client-provisioner
replace with namespace where provisioner is deployed
namespace: nfs-client-provisioner
subjects:
- kind: ServiceAccount
name: nfs-client-provisioner
replace with namespace where provisioner is deployed
namespace: nfs-client-provisioner
roleRef:
kind: Role
name: leader-locking-nfs-client-provisioner
apiGroup: rbac.authorization.k8s.io
---
apiVersion: apps/v1
kind: Deployment
metadata:
name: nfs-client-provisioner
labels:
app: nfs-client-provisioner
replace with namespace where provisioner is deployed
namespace: nfs-client-provisioner
spec:
replicas: 1
strategy:
type: Recreate
selector:
matchLabels:
app: nfs-client-provisioner
template:
metadata:
labels:
app: nfs-client-provisioner
spec:
serviceAccountName: nfs-client-provisioner
containers:
- name: nfs-client-provisioner
image: nfs-subdir-external-provisioner:v4.0.0
volumeMounts:
- name: nfs-client-root
mountPath: /persistentvolumes
env:
- name: PROVISIONER_NAME
value: westos.org/nfs
- name: NFS_SERVER
value: 172.25.11.1
- name: NFS_PATH
value: /mnt/nfs
volumes:
- name: nfs-client-root
nfs:
server: 172.25.11.1
path: /mnt/nfs
---
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
name: managed-nfs-storage
provisioner: westos.org/nfs
parameters:
archiveOnDelete: "true" %true表示删除pvc后，目录打包
%false表示删除pvc后，目录直接删除

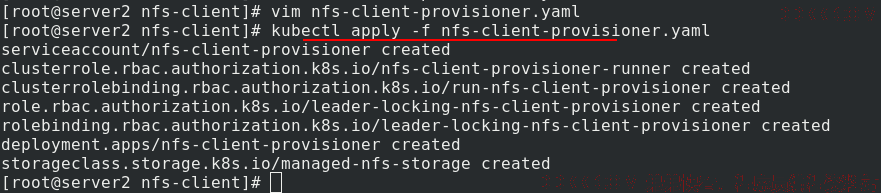

应用nfs-client-provisioner.yaml文件

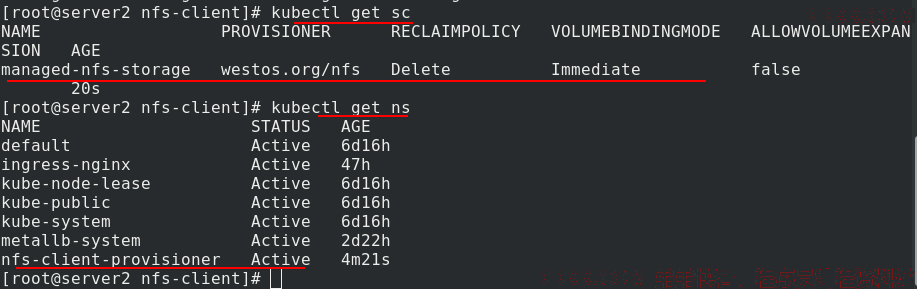

查看创建的sc和ns

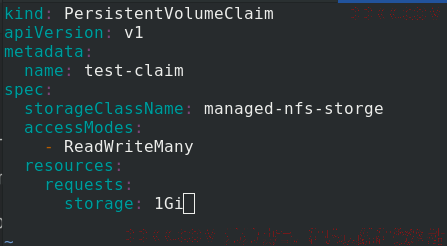

编辑test-pvc.yaml文件
kind: PersistentVolumeClaim
apiVersion: v1
metadata:
name: test-claim
spec:
storageClassName: managed-nfs-storage %声明managed-nfs-storage这个sc
accessModes:
- ReadWriteMany
resources:
requests:
storage: 1Gi

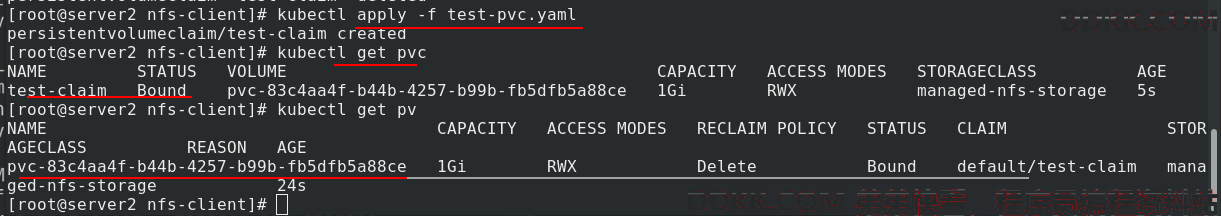

创建pvc，查看pv和pvc。一旦创建了pvc，就自动创建了pv

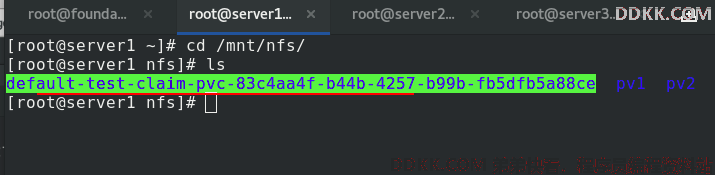

在server1中可以看到自动生成了子目录

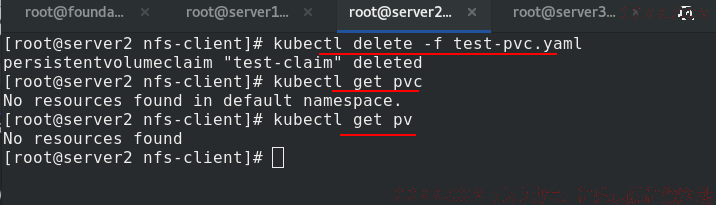

没有指定回收策略时，默认为Delete。删除pvc后，pv也就自动回收了。

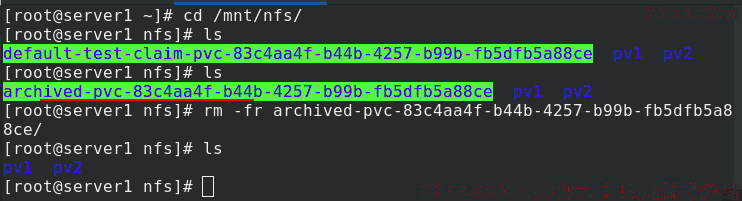

回收后，server1端，原来的子目录改名字，backup打包

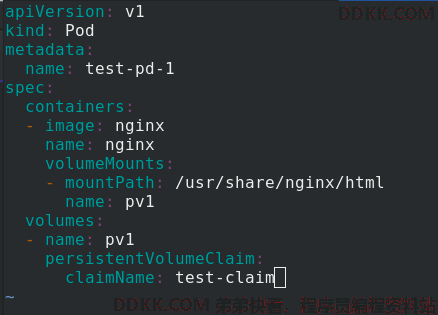

编辑pod.yaml文件
apiVersion: v1
kind: Pod
metadata:
name: test-pd-1
spec:
containers:
- image: nginx
name: nginx
volumeMounts:
- mountPath: /usr/share/nginx/html
name: pv1
volumes:
- name: pv1
persistentVolumeClaim:
claimName: test-claim

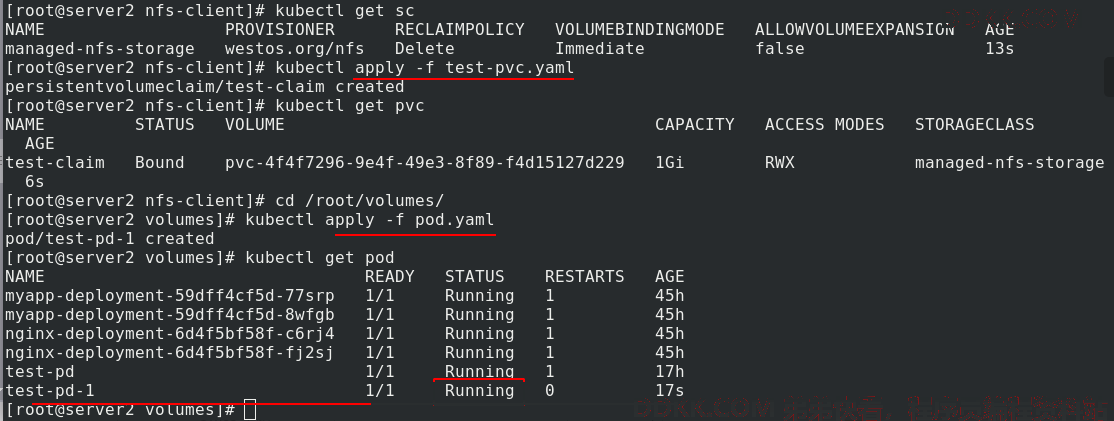

应用test-pvc.yaml文件和pod.yaml文件

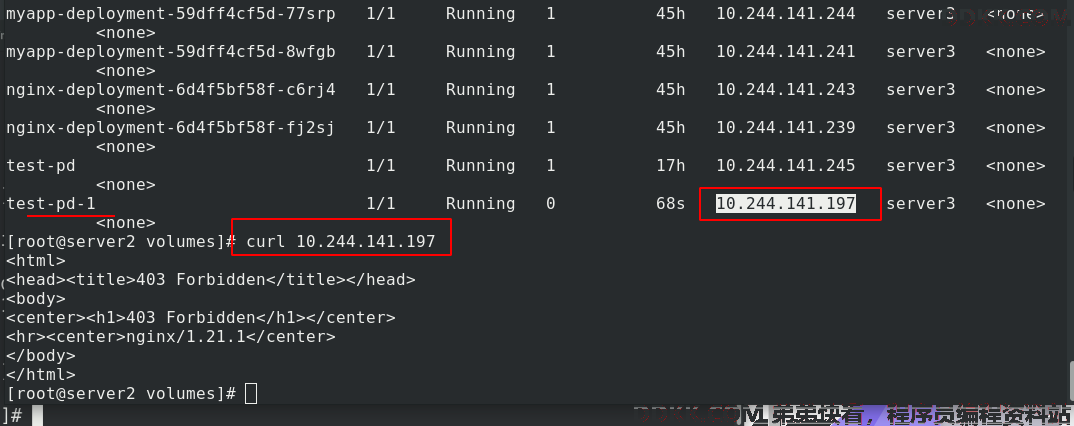

查看test-pd-1的ip，访问出现403报错，原因是没有默认发布文件

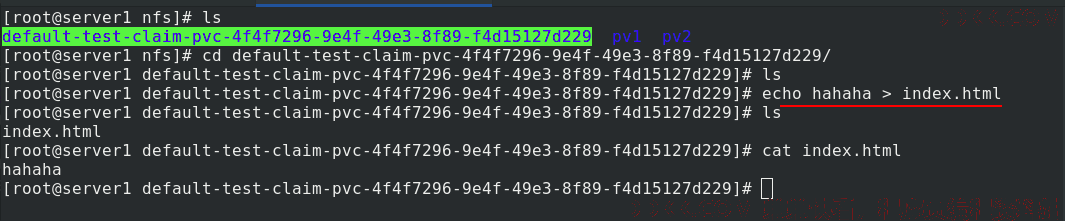

写入默认发布文件
访问成功

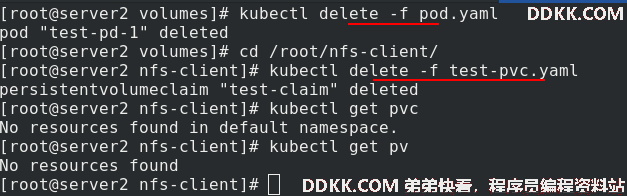

清空实验环境
nfs没有动态卷了

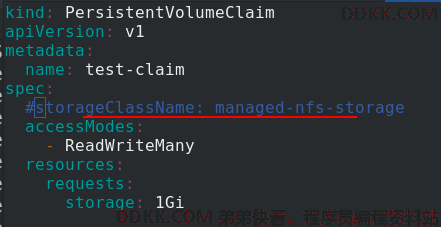

如果把test-pvc.yaml文件中的sc的指定给注释掉，

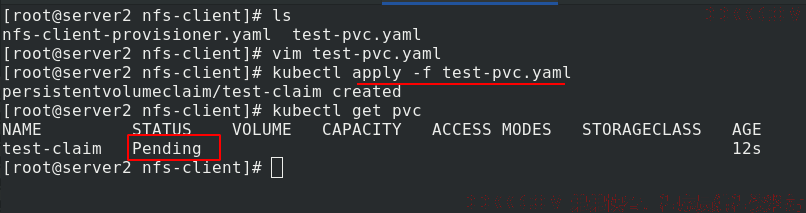

拉起pvc后，会显示pending状态，因为没有告诉它sc

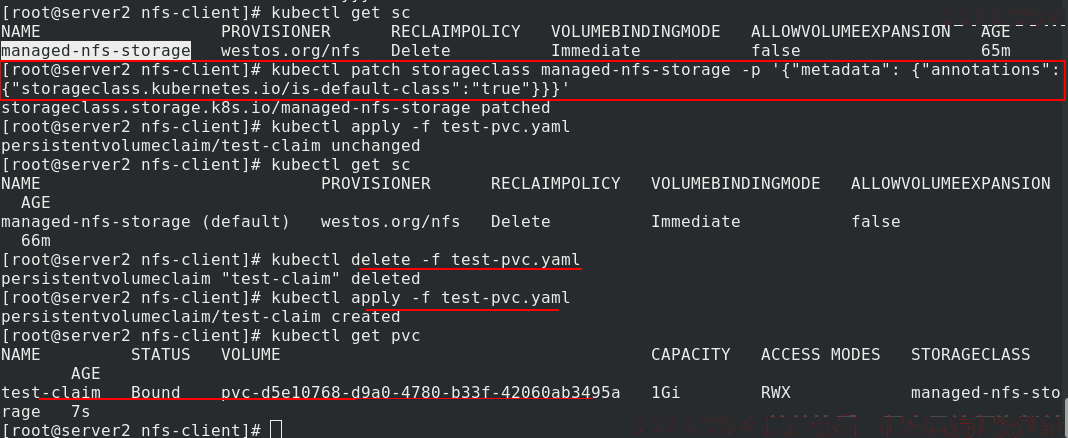

除了指定sc，还有另外一种方法，把managed-nfs-storage设为默认sc。现在删除之前的pvc，重新创建pvc，就正常了

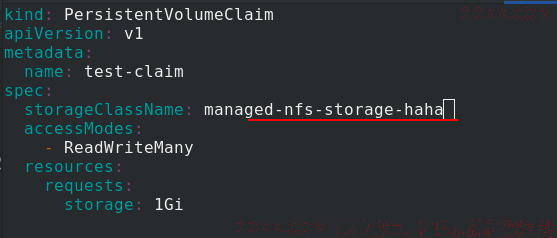

但是如果test-pvc.yaml文件中的sc的指定是不存在的，比如这里的managed-nfs-storage-haha

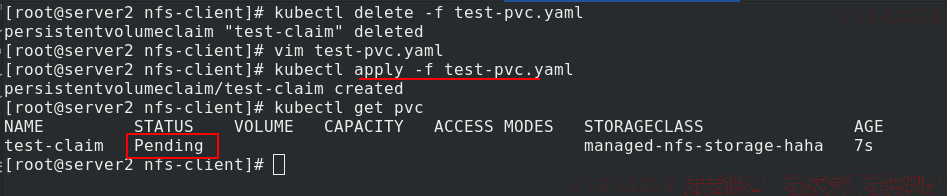

应用后，还是有问题的，状态为pending
5、StatefulSet控制器
StatefulSet将应用状态抽象成了两个条件：
（1）拓扑状态：应用实例必须按照某种顺序启动。新创建的Pod必须和原来Pod的网络标识一致（稳定的状态）
（2）存储状态：应用的多个实例分别绑定了不同存储数据（动态数据卷）
StatefulSet给所有的Pod进行了编号，编号规则是：$(statefulset名称)-$(序号)，从0开始。创建时，是一个创建成功再创建下一个。回收时一个一个删除，不能直接用delete（会同时删除，乱了，没有序了），删除的方式是把文件中的副本数量改为0，再次应用，就会删除，后创建的先删除，一个接一个删除
Pod被删除后重建，重建Pod的网络标识也不会改变,Pod的拓扑状态按照Pod的“名字+编号”的方式固定下来,并且为每个Pod提供了一个固定且唯一的访问入口,即Pod对应的DNS记录。副本数量变为0，删除了容器，但是数据卷还是在的。等我们再次创建三个副本pod，web-0，web-1，web-2还是对应以前存在的数据卷，不会错乱。

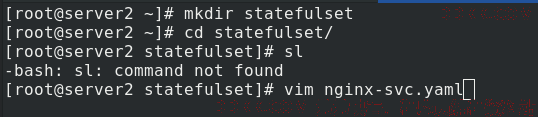

创建目录

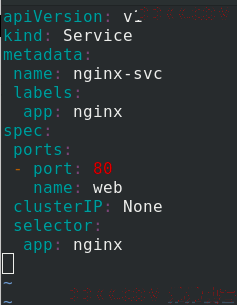

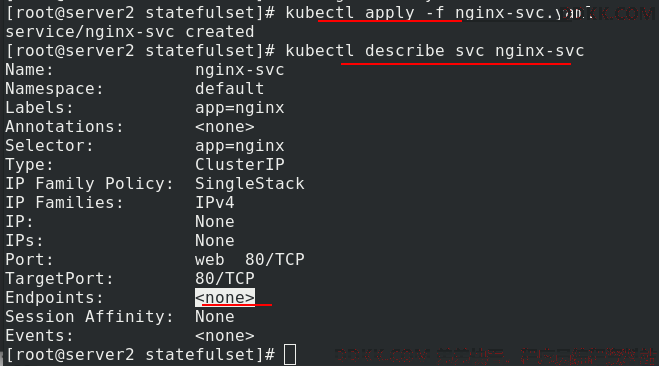

编辑nginx-svc.yaml 文件
apiVersion: v1
kind: Service
metadata:
name: nginx-svc
labels:
app: nginx
spec:
ports:
- port: 80
name: web
clusterIP: None
selector:
app: nginx
应用nginx-svc.yaml 文件，查看详细信息，没有后端，因为我们还没开

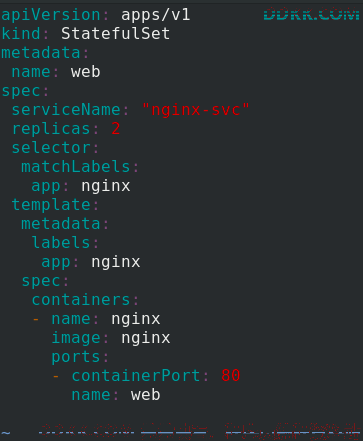

编辑statefulset.yaml 文件，使用StatefulSet控制器产生pod
apiVersion: apps/v1
kind: StatefulSet
metadata:
name: web
spec:
serviceName: "nginx-svc"
replicas: 2
selector:
matchLabels:
app: nginx
template:
metadata:
labels:
app: nginx
spec:
containers:
- name: nginx
image: nginx
ports:
- containerPort: 80
name: web

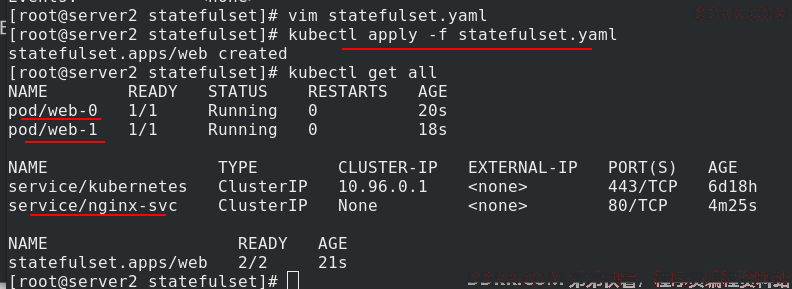

应用statefulset.yaml 文件产生pod
现在再次查看服务，就可以看到后端了
扩容时，修改statefulset.yaml 文件，副本数量增加为6

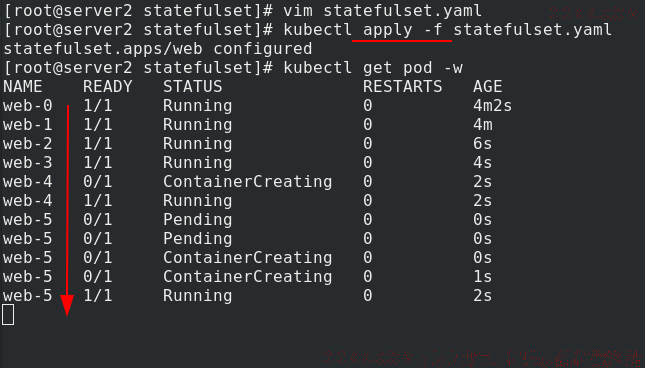

应用statefulset.yaml 文件，可以看到副本是一个一个生成的，有序的

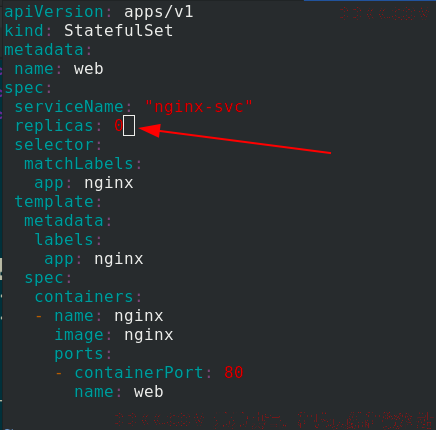

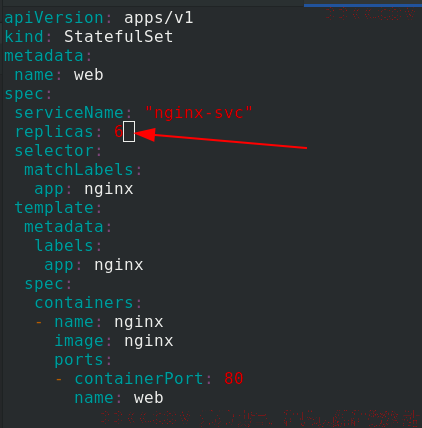

删除时，修改statefulset.yaml 文件，副本数量减少到0

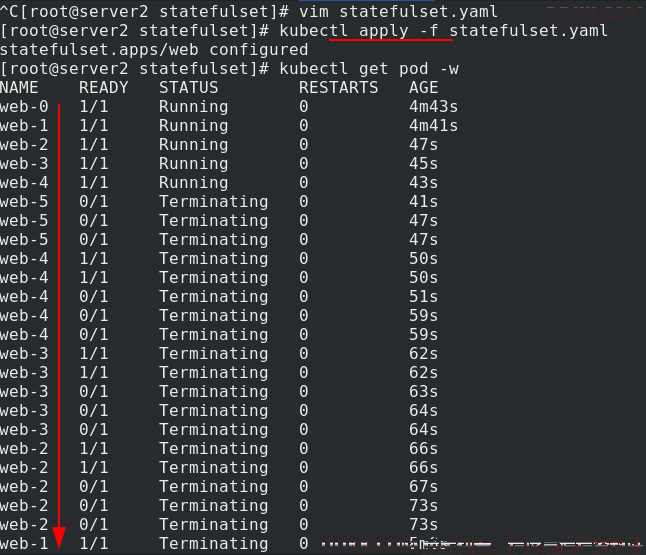

应用statefulset.yaml 文件，可以看到是一个一个删除的，并且是先删除新建的pod，后删除老的pod

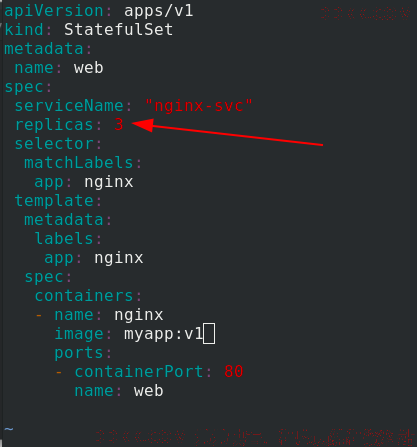

测试采用三个副本数，恢复副本数到3
连接一个demo，进入查看可以解析，并且是负载均衡的。
PV和PVC的设计，使得StatefulSet对存储状态的管理成为了可能

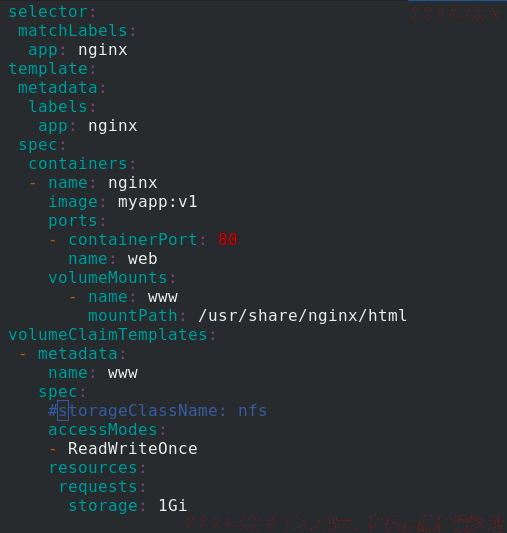

编辑statefulset.yaml 文件
apiVersion: apps/v1
kind: StatefulSet
metadata:
name: web
spec:
serviceName: "nginx-svc"
replicas: 3
selector:
matchLabels:
app: nginx
template:
metadata:
labels:
app: nginx
spec:
containers:
- name: nginx
image: myapp:v1
ports:
- containerPort: 80
name: web
volumeMounts:
- name: www
mountPath: /usr/share/nginx/html
volumeClaimTemplates:
- metadata:
name: www
spec:
storageClassName: nfs
accessModes:
- ReadWriteOnce
resources:
requests:
storage: 1Gi

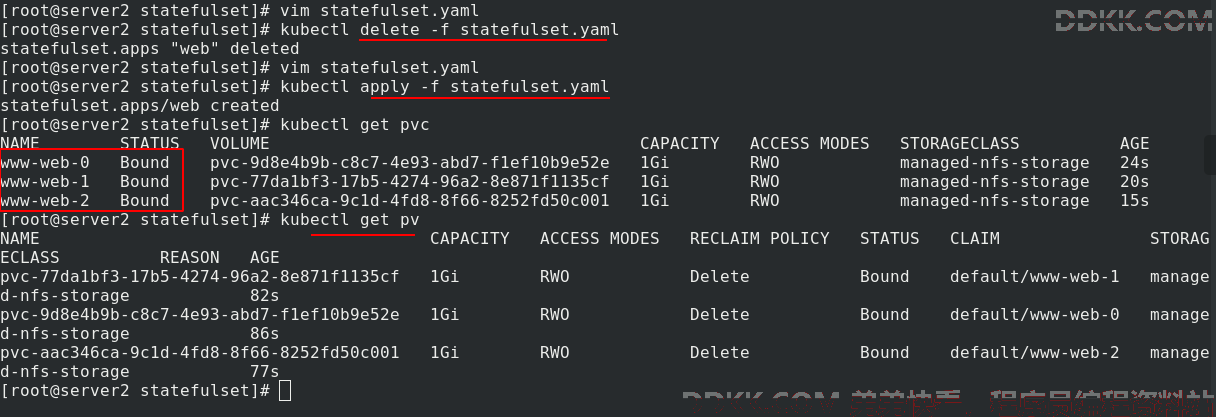

应用statefulset.yaml 文件，查看状态正常

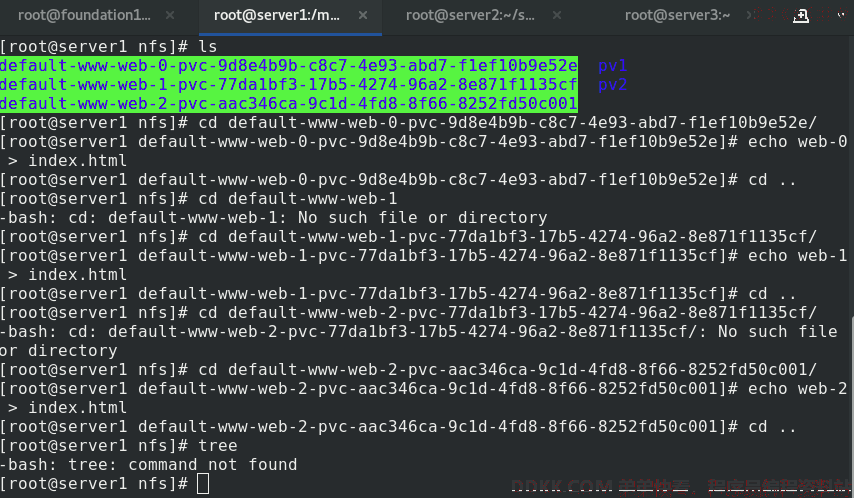

为了测试效果，nfs端，给每个卷写入不同的发布内容

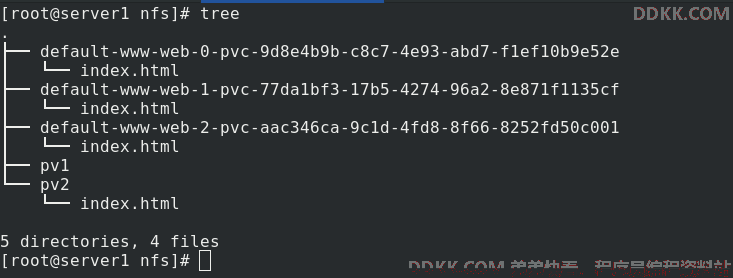

结构如下

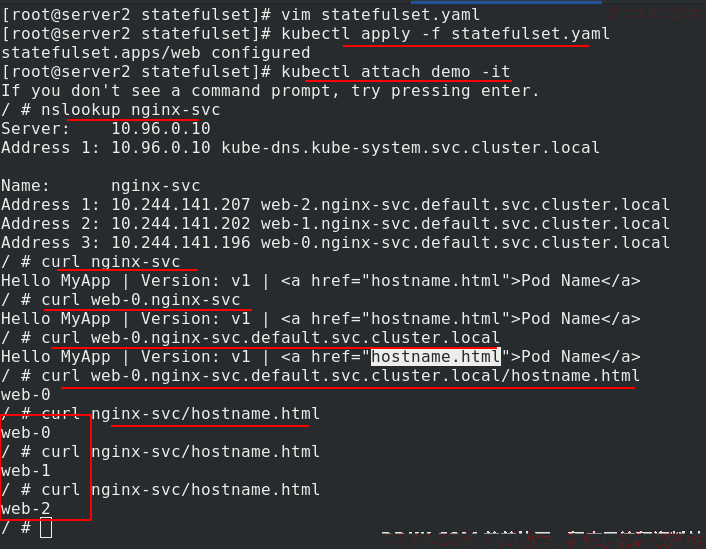

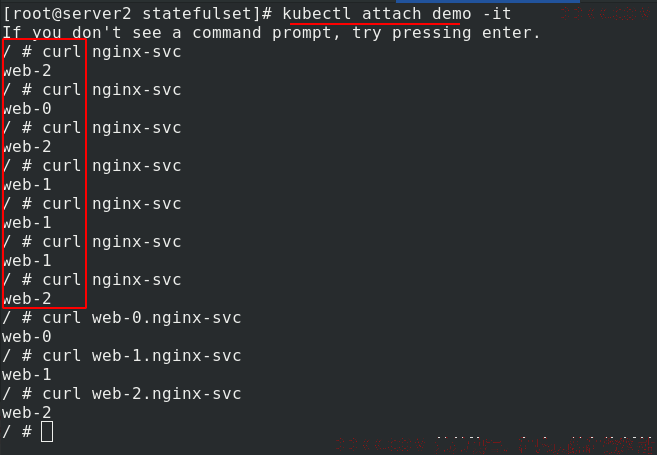

server2进入demo，curl+服务名字，测试是负载均衡的
下面测试副本删除后，重新建立，原数据是否还在？

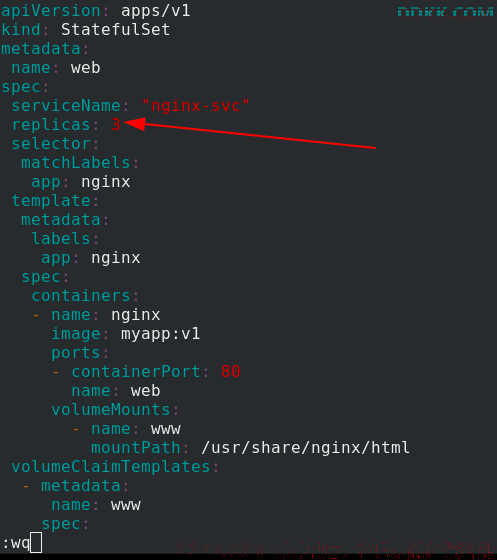

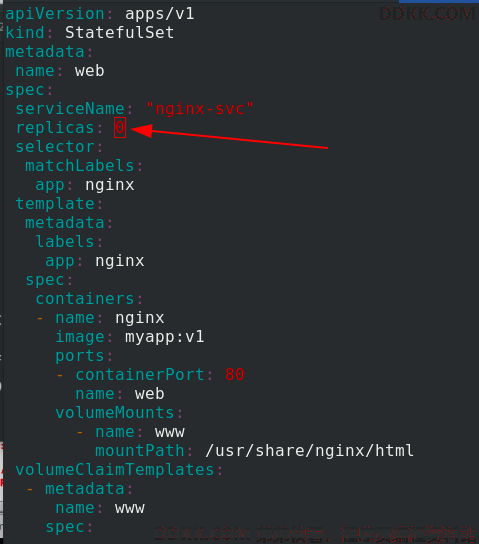

先把statefulset.yaml 文件中的副本数量变为0，
应用后，再把statefulset.yaml 文件中的副本数量变为3，

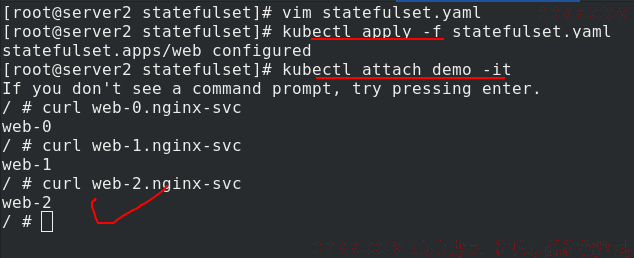

再次创建pod，进入demo测试，确实数据还在
